Analisi Approfondita del Cambio Automatico Volvo S60 (2001-2009)

La Volvo S60, berlina di medie dimensioni prodotta dalla casa automobilistica svedese, ha debuttato nel 2000, basata sulla piattaforma accorciata della Volvo S80 - P2. Questo modello, prodotto fino al 2009 e sottoposto a un restyling nel 2005 (con modifiche visibili ma non radicali), rappresentava un tentativo di Volvo di allontanarsi dalla reputazione di auto per "pensionati", puntando su un design più interessante e meno noioso. La S60 è stata commercializzata con trazione anteriore, ma esistono anche esemplari con trazione integrale.

Un aspetto cruciale per molti acquirenti di Volvo S60 di questa generazione è il tipo di trasmissione. Le Volvo S60 si trovano generalmente con il cambio manuale a 5 marce o il cambio automatico a 5 marce. Le versioni più potenti del diesel hanno il cambio manuale a 6 marce o il cambio automatico a 6 marce. Mentre il cambio manuale non dovrebbe dare particolari problemi, con frizione e volano che mostrano una buona resistenza la cui durata dipende ovviamente dal modo di guidare (sebbene sulle versioni con potenti motori diesel si consumino più in fretta), il cambio automatico si rivela un punto di attenzione.

Il Cambio Automatico Aisin AW e le sue Criticità

Il cambio automatico Aisin AW, in particolare il modello a 5 marce AW55-50, si rivela pieno di sorprese e non sempre piacevoli. Questo cambio può manifestare vari problemi di elettronica e anche problemi con il meccanismo planetario. È importante notare che gli stessi problemi si verificano sulle Volvo V70 e Volvo S80 dello stesso periodo, indicando una problematica diffusa in questa famiglia di trasmissioni.

Il modello AW55-50 era stato progettato in modo leggermente diverso su richiesta di Volvo, e in finale è risultato più problematico rispetto ad altri cambi automatici dello stesso marchio (Aisin) e modello montati su altre auto di altri produttori (per esempio Opel). Un difetto particolarmente grave di questo cambio è legato al blocco idraulico. L'usura dei solenoidi lineari porta a surriscaldamenti del cambio e usura di altri elementi. Generalmente, le auto più problematiche sono quelle prodotte fino al 2004, anno in cui il cambio ha subito una modernizzazione.

Quando si riscontrano cambi marcia dalla seconda alla terza che avvengono in modo brutale e con colpi, è un chiaro segnale che è arrivato il momento di riparare gli elementi usurati. Ignorare questo problema e continuare a circolare in queste condizioni può portare alla rottura totale del cambio, rendendo la sostituzione del solo blocco idraulico insufficiente e richiedendo investimenti molto più significativi.

Le Anomalie Specifiche del Geartronic D5 2004

Un caso tipico di malfunzionamento del Geartronic su una S60 D5 120 kW del 2004 include una serie di problemi specifici che meritano un'analisi dettagliata. Il primo problema a presentarsi è un grosso lasco tra la II e la III e tra la III e la IV, che, se non si sta attenti o a seconda della situazione, finisce con un marcato strattone. Questo comportamento è coerente con l'usura dei solenoidi lineari e le problematiche al blocco idraulico menzionate in precedenza, che compromettono la fluidità e la precisione degli innesti.

Un difetto ancora più strano e preoccupante è la perdita della marcia durante una curva a destra troppo stretta o veloce. In queste condizioni, l'auto entra in una sorta di "folle" tanto più lungo quanto più intensa è la forza impressa all'auto dalla sterzata, culminando con un forte strappone finale se non si solleva immediatamente il piede dal gas. Questo fenomeno suggerisce un difetto nella pressione dell'olio o un problema di natura elettronica che interpreta erroneamente le forze laterali o i giri motore, portando a un disinnesto anomalo della marcia. La stabilità del cambio automatico dipende fortemente da una pressione dell'olio costante e adeguata per il funzionamento dei pacchi frizione e dei freni interni. Una variazione inaspettata o una lettura errata della pressione, magari a causa di un sensore difettoso o di una pompa dell'olio usurate, potrebbe causare tale comportamento.

Per coronare il tutto, a volte il display del quadro strumenti, invece della solita "D" o del numero della marcia, mostra un trattino. Questo trattino indica sicuramente un "knock out", ovvero un'anomalia grave che porta il cambio a stabilizzarsi in IV marcia. Per sbloccare questa situazione, è necessario spegnere e riaccendere la vettura. Questo comportamento è tipico della "limp mode" (modalità di emergenza) del cambio, sebbene la modalità di emergenza dovrebbe stabilizzarsi in III marcia e non in IV. Questo suggerisce un'anomalia specifica o un errore nel software di gestione del cambio che lo porta a selezionare una marcia di emergenza non standard.

In presenza di tali difetti, sia in modalità automatica che manuale, e con una diagnosi ufficiale Volvo che suggerisce la sostituzione del cambio senza fornire dettagli specifici sui problemi isolabili, è fondamentale considerare che la sostituzione completa potrebbe non essere l'unica soluzione. Dato che il cambio è già stato sostituito con uno proveniente da un'auto incidentata (con circa 140.000 km percorsi), e l'olio era stato completamente sostituito al montaggio, è probabile che il problema risieda in un difetto strutturale o in un componente specifico del cambio Aisin AW55-50, piuttosto che in una semplice carenza di manutenzione.

Funzionamento del Cambio Geartronic e Sue Modalità

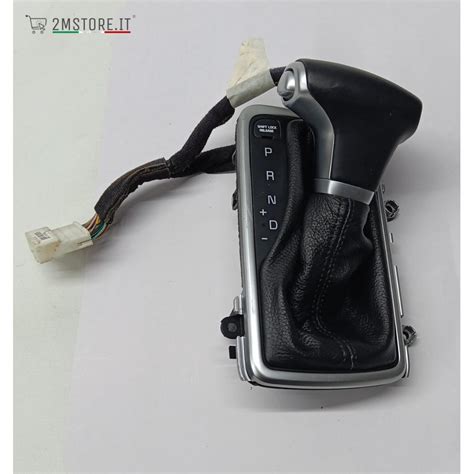

Il cambio Geartronic offre due modalità principali di selezione delle marce: Automatica e Manuale. Sul quadro strumenti, la posizione della leva selettrice è visualizzata tramite numeri o lettere come P, R, N, D, S, 1, 2, 3, ecc.

Posizioni del Cambio Automatico:

• P (Parcheggio): Questa posizione va selezionata per avviare l'automobile o quando è parcheggiata. Per spostare la leva dalla posizione P, è necessario premere il pedale del freno e la chiave deve essere in posizione II. In P, il cambio è bloccato meccanicamente. È importante inserire anche il freno di stazionamento, specialmente in pendenza, poiché la posizione P non è sufficiente a mantenere ferma l'auto in ogni situazione. L'automobile deve essere ferma quando si seleziona la posizione P.
• R (Retromarcia): L'automobile deve essere ferma quando si seleziona la posizione R.
• N (Folle): In questa posizione non è selezionata alcuna marcia e il motore può essere avviato. È consigliabile inserire il freno di stazionamento quando l'automobile è ferma con la leva selettrice in posizione N. Per spostare la leva dalla posizione N ad un'altra, il pedale del freno deve essere premuto e la chiave in posizione II.
• D (Guida): D è la normale posizione di marcia. Il cambio inserisce automaticamente una marcia più alta o più bassa, a seconda dell'accelerazione e della velocità. L'automobile deve essere ferma quando si seleziona la posizione D dalla posizione R.

Geartronic - Posizioni del Cambio Manuale (+S-):Con il cambio automatico Geartronic, è possibile effettuare i passaggi di marcia anche manualmente. Rilasciando il pedale dell'acceleratore, si attiva il freno motore. Per attivare il cambio manuale, si sposta la leva selettrice a lato dalla posizione D al finecorsa presso "+S-". Il simbolo "+S-" sul quadro strumenti cambia colore da BIANCO ad ARANCIONE e in una casella appare il numero della marcia inserita: 1, 2, 3, ecc.

• Portare la leva in avanti verso "+" per passare alla marcia superiore e rilasciarla per ritornare alla posizione neutra.
• Tirare la leva all'indietro verso "-" per passare alla marcia inferiore e rilasciarla.La posizione del cambio manuale "+S-" può essere selezionata in qualunque momento durante la marcia. Per evitare strappi e blocchi del motore, Geartronic riduce automaticamente la marcia se il conducente riduce la velocità a un valore inferiore a quello adatto per la marcia inserita. Per ritornare alla posizione di marcia automatica, è sufficiente riportare la leva al finecorsa D.

Palette al Volante (se presenti):Oltre che con il selettore marce ordinario, il cambio marce manuale può essere effettuato anche mediante comandi al volante, le cosiddette "palette". Per attivarle, è sufficiente tirare una delle palette verso il volante; il quadro strumenti cambia i segni da "D" a un numero indicante la marcia attuale.

• Palette "-": Innesta la successiva marcia più bassa.
• Palette "+": Innesta la successiva marcia più alta.Un cambio marce avviene ogni volta che le palette sono tirate, purché il regime motore rientri nei limiti consentiti. Dopo ogni cambio di marce, il quadro strumenti indica la marcia innestata. Le palette si disattivano automaticamente dopo un breve periodo di inutilizzo (tranne durante la frenata motore) o possono essere disattivate manualmente tirando entrambe le palette verso il volante finché l'indicazione sul quadro strumenti non torna a "D". Selezionando la modalità Sport, le palette sono costantemente attivate.

Geartronic - Posizione Sport (S):Il programma Sport consente una guida più sportiva con un regime superiore nelle varie marce e una maggiore velocità di risposta all'accelerazione. Durante la guida dinamica, aumenta l'utilizzo delle marce basse e il passaggio alla marcia superiore è ritardato. Per attivare la modalità Sport, si sposta lateralmente il selettore marce, dalla posizione D al finecorsa presso "+S-" - il quadro strumenti cambia i segni da D a S.

Geartronic - Posizione Inverno:Per facilitare la partenza su fondi stradali scivolosi, è possibile inserire manualmente la 3ª marcia. Si preme il pedale del freno e si porta il selettore dalla posizione D al finecorsa presso "+S-". Il segno sul quadro strumenti passa da D al numero 1. Si passa alla 3ª portando 2 volte la leva in avanti verso "+" (più). Rilasciando il freno e accelerando gradualmente, l'automobile si mette in marcia a un regime inferiore e con una potenza ridotta sulle ruote motrici.

Kick-down:Quando il pedale dell'acceleratore viene abbassato completamente (oltre la normale posizione di piena accelerazione), si inserisce automaticamente una marcia più bassa (kick-down). Questa funzione è utile per ottenere la massima accelerazione, ad esempio in fase di sorpasso. Rilasciando il pedale dall'accelerazione completa, si inserisce automaticamente una marcia più alta. Una funzione di sicurezza impedisce il passaggio a marce inferiori/kick-down se ciò comporterebbe regimi tali da danneggiare il motore.

Guasti al Cambio Automatico e Manutenzione

Se viene rilevato un guasto al cambio, ad esempio un surriscaldamento, verrà visualizzato un messaggio sul display del conducente. Le anomalie come gli strapponi tra le marce, la perdita di marcia in curva e l'entrata in "limp mode" con l'indicazione del trattino sul display, sono segnali inequivocabili di un malfunzionamento.

È stato evidenziato che i cambi automatici Aisin AW, in particolare il modello AW55-50 a 5 marce, montati sulla Volvo S60 (e anche su V70 e S80 dello stesso periodo), sono soggetti a problematiche, soprattutto di elettronica e con il meccanismo planetario. L'usura dei solenoidi lineari e i problemi al blocco idraulico sono tra i guasti più gravi, portando a surriscaldamenti e usura di altri componenti. I veicoli prodotti fino al 2004 sono considerati i più problematici.

Per quanto riguarda la manutenzione, il livello dell'olio del cambio è un fattore cruciale. Se il livello è basso o l'olio è vecchio e degradato, può causare problemi di pressione e funzionamento irregolare. È stato specificato che l'olio era stato completamente sostituito al montaggio del cambio usato, ma i difetti si sono manifestati quasi subito e sono andati via via peggiorando. Questo suggerisce che il problema non è legato alla qualità o alla quantità iniziale dell'olio, ma piuttosto a un difetto intrinseco del cambio stesso o a un'installazione non ottimale.

La diagnosi ufficiale Volvo che suggerisce la sostituzione del cambio come unica soluzione, senza approfondire la possibilità di isolare e risolvere difetti specifici, è un approccio comune ma non sempre il più conveniente per il proprietario. È legittimo cercare di capire se esista una soluzione meno dispendiosa che possa risolvere i problemi specifici, specialmente considerando il costo elevato di una sostituzione completa.

Considerazioni sui Consumi e i Cambi a 6 Marce

Per chi possiede una S60 D5 del 2004 e desidera ottimizzare i consumi nei lunghi tragitti autostradali, la questione del cambio a 6 rapporti diventa rilevante. Spesso si cerca di mantenere il motore a regimi inferiori per una maggiore efficienza. Con un cambio a 5 marce, a circa 100 km/h il motore può trovarsi poco sotto i 2000 giri/min, ma mantenere tale velocità per lungo tempo può essere difficile.

È stato confermato che esiste un cambio a 6 rapporti compatibile con il 5 cilindri 2.4L. La sesta marcia non è semplicemente un'aggiunta dopo la quinta, ma i rapporti di trasmissione sono generalmente più lunghi, permettendo al motore di girare a circa 200 giri/min in meno a parità di velocità in autostrada. Questo si traduce in un minor consumo di carburante e un maggiore comfort acustico. Il cambio a 6 rapporti per i diesel è l'M66D31.

Specifiche di Rapportatura Cambi Manuali (M56 e M66):

L'installazione di un cambio a 6 rapporti M66 in sostituzione di un M56 non è un'operazione banale. Possono cambiare diversi componenti che lavorano con il cambio, come frizione, volano, semiassi, staffe per le corde del cambio, ecc. Il lavoro complessivo può non risultare semplicissimo, non si tratta semplicemente di montare una scatola cambio al posto dell'altra. La differenza di regime motore a 120 km/h tra la quinta degli M56 e la sesta dell'M66 si aggira intorno ai 150 giri/min. Tale differenza, sebbene percepibile in termini di comfort e consumi, potrebbe non giustificare la complessità e il costo dell'intervento.

Per smontare il cambio su una S60/V70 degli anni 2001/2008, è necessario allentare tutti e quattro i punti di ancoraggio del telaietto su cui sono montati motore e cambio. Successivamente, si tolgono completamente i bulloni dei soli due punti di ancoraggio dal lato del cambio per inclinare il più possibile il complessivo da quel lato, supportando ovviamente il motore. In questo modo, il cambio riesce ad uscire. È consigliabile prestare attenzione alle tubazioni del servosterzo che passano sotto il cambio accanto al supporto antirotazione.

Altri Aspetti Tecnici e di Affidabilità della Volvo S60

La Volvo S60, come berlina di fascia medio-alta, è stata pubblicizzata come "ReVolvolution", per sottolineare un cambio di immagine rispetto ai modelli precedenti focalizzati su comfort e sicurezza. Con una linea quasi da coupé e motori prestanti, tra cui il D5 (il primo propulsore a gasolio progettato da Volvo), la S60 mirava a competere con le berline tedesche e inglesi. Nel 2003, la versione sportiva S60 R, con un motore T5 potenziato a 300 CV, dotata di turbocompressore, intercooler, fasatura variabile e tre modalità di guida (Comfort, Sport, Advanced), rappresentava l'incursione di Volvo nel segmento delle berline sportive.

La S60 è costruita sulla piattaforma P2, condivisa con la S80 e la V70. Le sospensioni anteriori sono di tipo McPherson e quelle posteriori multilink. Le sospensioni adattive Four-C aumentano il comfort, ma sono più costose da mantenere. L'impermeabilità del servosterzo idraulico è un punto da monitorare, poiché potrebbe iniziare a perdere liquido.

L'affidabilità della S60 varia significativamente in base al motore e al cambio. Per i motori diesel, il 2.4 litri fino a 163 CV è considerato abbastanza affidabile e dovrebbe superare i 200.000 km senza problemi significativi, con alcuni esemplari che arrivano a 300.000 km. Le versioni diesel più potenti, essendo più sollecitate, potrebbero presentare più problemi nel tempo. I motori diesel dei primi anni di produzione sono noti per un impianto di iniezione non molto resistente, in particolare gli iniettori, per i quali è consigliabile un controllo annuale o biennale. Le auto prodotte dopo il 2004 possono presentare problemi con il filtro DPF e la valvola EGR, per cui l'uso occasionale di additivi può aiutare a prevenire o risolvere tali problemi.

Per i motori a benzina, il 2.4 litri aspirato è il meno problematico e relativamente economico in termini di consumi. Il 2.0 litri turbo benzina è efficiente e offre una buona grinta. Le versioni 2.4 e 2.5 litri turbo benzina offrono maggiore potenza, con la versione più potente da 2.5 litri turbo e 300 CV. In generale, i motori a benzina sono affidabili, ma dopo i 200.000 km potrebbero insorgere problemi con le guide delle valvole. I motori a benzina aspirati possono percorrere 350.000-500.000 km prima di richiedere investimenti significativi. Sono stati segnalati casi di separatore d'olio sporco nel coperchio della testata e difficoltà nel regolamento del gioco nel sistema di distribuzione. La cinghia di distribuzione non dovrebbe essere cambiata ogni 120.000-150.000 km come suggerito dal produttore, per evitare rischi di rottura. Con il tempo, su tutti i motori si usura il cuscinetto superiore e compaiono vibrazioni al minimo.

Gli interni della S60, sebbene oggi non attualissimi, rimangono accoglienti e comodi, con materiali di buona qualità e buona resistenza. L'insonorizzazione è molto buona. La sicurezza è un punto di forza tradizionale di Volvo, e la S60 ha ottenuto 4 stelle su 5 nei test EuroNCAP, con una carrozzeria resistente e numerosi airbag. L'importanza di pneumatici efficienti per la sicurezza in viaggio è sempre fondamentale.

Per una diagnosi completa di eventuali errori nelle centraline, un semplice dispositivo di diagnostica può essere utile. In sintesi, la Volvo S60 è una berlina comoda e piacevole, che, nonostante l'età, mantiene il suo comfort e la sensazione di un'auto premium, ma richiede un'attenzione particolare alla manutenzione, soprattutto per il cambio automatico e alcuni componenti specifici del motore, a seconda della motorizzazione.
