La comprensione del funzionamento delle cannette e degli iniettori è fondamentale per la diagnosi e la manutenzione dei motori diesel, specialmente quando si verificano anomalie nelle prestazioni. Questi componenti giocano un ruolo cruciale nella corretta alimentazione del carburante, influenzando direttamente l'efficienza e le emissioni del motore.
Il Ruolo delle Cannette e degli Iniettori nel Sistema di Alimentazione

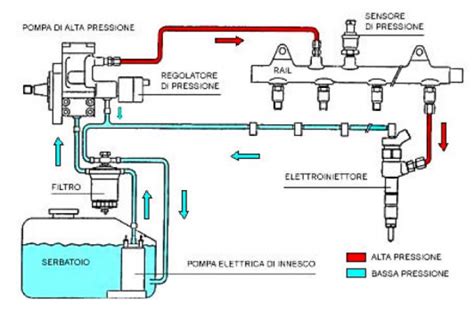

Le cannette, o tubi alta pressione, sono responsabili del trasporto del gasolio dalla pompa di iniezione agli iniettori a pressioni estremamente elevate. Ogni iniettore, a sua volta, ha il compito di nebulizzare finemente il gasolio nella camera di combustione, garantendo una miscelazione ottimale con l'aria per una combustione efficiente. La precisione di questo processo è critica; una nebulizzazione inadeguata o un'iniezione irregolare possono portare a una combustione incompleta, con conseguente perdita di potenza, aumento dei consumi e incremento delle emissioni inquinanti.
Diagnosi di un Cilindro con Problemi di Combustione
Quando si sospetta un problema a un cilindro specifico, è utile eseguire una serie di controlli per identificarne la causa. Una delle sfide principali è distinguere tra un cilindro che non scoppia a causa della mancanza di carburante e uno che non scoppia nonostante riceva regolarmente gasolio.
Verifica della Presenza di Gasolio allo Scarico
Se un cilindro non scoppia, ma il gasolio arriva regolarmente e viene nebulizzato, allo scarico sarà presente gasolio incombusto. Un metodo empirico per verificare ciò potrebbe essere l'utilizzo di una lamiera posizionata sopra lo scarico. Questa pratica potrebbe, in teoria, permettere di rilevare sia il particolato che l'eventuale gasolio nebulizzato. Tuttavia, la sua efficacia come strumento diagnostico preciso potrebbe essere limitata o persino un'utopia, data la rapida dispersione dei gas di scarico e la finezza della nebulizzazione. Per una diagnosi più accurata, si ricorre solitamente a strumentazioni specifiche che analizzano i gas di scarico per rilevare la presenza di idrocarburi incombusti.
Identificazione di Mancanza di Alimentazione
Se invece un cilindro non scoppia perché non c'è alimentazione, la situazione è diversa. In questo scenario, non si dovrebbe rilevare gasolio incombusto allo scarico, ma piuttosto una variazione nel flusso dei gas di scarico rispetto agli altri cilindri funzionanti. Un approccio comune per investigare la mancanza di alimentazione consiste nello svitare il raccordo della cannetta sull'iniettore. Durante l'avviamento del motore, si dovrebbe osservare la fuoriuscita di gasolio da questo raccordo, indicando che il carburante sta arrivando all'iniettore. Se il gasolio non fuoriesce o fuoriesce con pressione insufficiente, ciò suggerisce un problema nella cannetta stessa, nella pompa di iniezione o in un filtro intasato a monte.
Iniettori diesel , iniettori benzina... le differenze
Problemi Comuni alle Cannette e agli Iniettori
I componenti del sistema di iniezione sono sottoposti a stress meccanici e termici considerevoli, che possono portare a diversi problemi.
Allentamento dei Dadi e Guarnizioni
Un problema riscontrato occasionalmente è l'allentamento del dado che tiene la cannetta sull'iniettore. Questa situazione è insolita e generalmente indica due possibili cause principali: l'ogiva, la parte conica che assicura la tenuta stagna, non era perfettamente nella sua sede, oppure il dado non era stato stretto correttamente. Le vibrazioni del motore, intrinseche al suo funzionamento, possono aggravare un fissaggio già precario, portando al distacco del tubo e alla perdita di pressione del carburante, compromettendo il funzionamento del cilindro interessato. È fondamentale assicurarsi che i dadi siano serrati alla coppia corretta durante l'installazione o la manutenzione per prevenire tali inconvenienti.
Ostruzioni e Contaminazioni
Gli iniettori possono ostruirsi a causa di impurità nel carburante o depositi carboniosi che si accumulano nel tempo. Un iniettore parzialmente ostruito non nebulizzerà correttamente il gasolio, portando a una combustione inefficiente. In questi casi, il motore potrebbe manifestare irregolarità nel minimo, perdite di potenza e un aumento della fumosità allo scarico.
Usura e Malfunzionamenti Interni
Con il tempo, gli iniettori possono subire usura interna, come quella delle molle o degli aghi, che compromette la precisione dell'iniezione. Un iniettore che "gocciola" invece di nebulizzare il carburante è un esempio di malfunzionamento che può portare a problemi seri, inclusa la diluizione dell'olio motore e danni al pistone o alla camera di combustione.

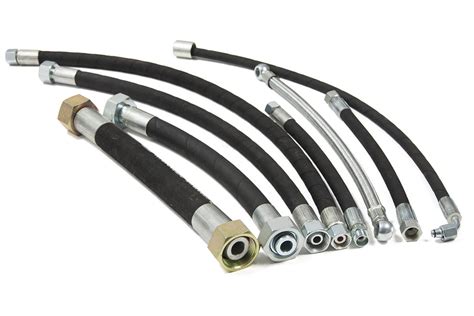

Pressione di Esercizio e Tubi Flessibili ad Alta Pressione
Per quanto riguarda i tubi ad alta pressione, è essenziale considerare la pressione di esercizio. Prima di procedere alla sostituzione o alla modifica, è necessario conoscere a che pressione lavora quel tubo specifico. I sistemi di iniezione diesel moderni operano a pressioni estremamente elevate, che possono superare i 2000 bar. Per la sostituzione, è fondamentale procurarsi un tubo flessibile ad alta pressione che abbia una capacità di tenuta superiore di almeno un terzo rispetto alla pressione di esercizio massima del sistema. Questo margine di sicurezza è cruciale per prevenire rotture e perdite.
I tubi flessibili per pompe oleodinamiche sono spesso progettati per lavorare ad altissime pressioni e possono essere una valida opzione. È consigliabile rivolgersi a un buon autoricambi o a fornitori di ricambi per prodotti industriali specializzati per trovare tubi con i raccordi giusti e la lunghezza adeguata per tutti gli iniettori. L'installazione di tubi non conformi o di qualità inferiore può avere conseguenze gravi, inclusi guasti del sistema e rischi per la sicurezza.
Strumenti di Diagnosi Avanzati e Monitoraggio
Per una diagnosi più precisa dei problemi agli iniettori e alle cannette, i meccanici professionisti utilizzano una varietà di strumenti.
Tester di Compressione e di Tenuta
I tester di compressione misurano la pressione all'interno di ogni cilindro, rivelando eventuali perdite che potrebbero indicare problemi alle valvole, alle fasce elastiche o alla guarnizione della testata. I test di tenuta (leak-down test) sono ancora più specifici e possono individuare la fonte esatta di una perdita di compressione.
Analisi dei Gas di Scarico
Come accennato, l'analisi dei gas di scarico può rilevare la presenza di idrocarburi incombusti, segnalando problemi di iniezione o combustione. Dispositivi più sofisticati possono anche misurare la densità del particolato e la composizione chimica dei gas per una diagnosi dettagliata.
Strumenti di Diagnosi Elettronica
I motori diesel moderni sono dotati di unità di controllo elettronico (ECU) che monitorano costantemente il funzionamento degli iniettori e altri parametri del motore. Tramite strumenti di diagnosi elettronica (scanner OBD-II o specifici per il costruttore), è possibile leggere i codici di errore (DTC), visualizzare i parametri in tempo reale (come la correzione degli iniettori) e persino eseguire test diagnostici specifici sugli iniettori per valutarne la funzionalità. Questi strumenti possono indicare quale iniettore sta iniettando troppo o troppo poco carburante, fornendo un'indicazione preziosa su quale componente necessita di attenzione.
Monitoraggio delle Pressioni
Misurare la pressione del carburante prima e dopo il filtro, e la pressione di iniezione, può aiutare a individuare restrizioni nel sistema di alimentazione o problemi alla pompa di iniezione.
Considerazioni sulla Manutenzione Preventiva
La manutenzione preventiva è essenziale per prolungare la vita utile delle cannette e degli iniettori e prevenire guasti costosi.
Qualità del Carburante
Utilizzare sempre gasolio di alta qualità e proveniente da fonti affidabili è fondamentale. Il gasolio di scarsa qualità può contenere impurità o acqua che possono danneggiare gli iniettori e la pompa di iniezione.
Sostituzione Regolare dei Filtri Carburante
I filtri carburante devono essere sostituiti regolarmente secondo le indicazioni del costruttore. Un filtro intasato riduce il flusso di carburante e può causare cavitazione nella pompa di iniezione, oltre a permettere il passaggio di impurità che danneggiano gli iniettori.
Additivi per Carburante
L'uso occasionale di additivi specifici per la pulizia degli iniettori può aiutare a prevenire l'accumulo di depositi e a mantenere il sistema di iniezione pulito. Tuttavia, è importante scegliere additivi di qualità e utilizzarli come raccomandato.
Ispezioni Visive
Durante gli interventi di manutenzione, è consigliabile eseguire ispezioni visive delle cannette e degli iniettori per rilevare eventuali perdite, crepe o segni di usura. Un'attenzione particolare dovrebbe essere rivolta ai raccordi e ai dadi per assicurarsi che siano ben serrati e privi di perdite.
Approccio Alla Rilevazione di Guasti Improvvisi
Se un cilindro riduce improvvisamente la sua efficienza, la natura del problema (meccanica o di alimentazione) è la prima distinzione da fare. Un calo repentino "di punto in bianco" può suggerire un guasto meccanico, come una valvola bloccata o una perdita di compressione significativa, oppure un blocco improvviso nel flusso del carburante a un iniettore specifico. L'analisi attenta dei sintomi, il monitoraggio dei parametri del motore e l'uso degli strumenti diagnostici appropriati sono passaggi indispensabili per individuare la causa sottostante e ripristinare il corretto funzionamento del motore.
La diagnosi e la riparazione dei sistemi di iniezione diesel richiedono competenze specifiche e attrezzature adeguate. Interventi improvvisati o l'uso di ricambi non conformi possono peggiorare la situazione e causare danni maggiori. È sempre consigliabile affidarsi a professionisti qualificati per qualsiasi intervento su questi complessi sistemi.
