La Serie Sterzo e il "Canotto" dello Sterzo: Componenti Fondamentali per la Manovrabilità

Il "canotto" dello sterzo, più propriamente definito "cannotto" o tubo di sterzo, è un componente cruciale nelle biciclette e nelle motociclette, permettendo alla forcella di ruotare all'interno del telaio. Questa rotazione è essenziale per manovrare il mezzo e dirigerlo. Alla base di questo sistema c'è la serie sterzo, un insieme di cuscinetti che, lavorando su sedi apposite, consentono la rotazione della forcella minimizzando gli attriti. Con il progresso tecnologico, anche le serie sterzo hanno subito un'evoluzione significativa, presentando oggi diverse tipologie e soluzioni.

Tipologie di Serie Sterzo: Un Viaggio nell'Evoluzione

Nel corso degli anni, le serie sterzo si sono sviluppate, offrendo diverse soluzioni tecniche per adattarsi a esigenze e prestazioni differenti. Le principali tipologie di cuscinetti impiegati sono:

• Sfere ingabbiate: Si trovano nelle serie sterzo più datate o di fascia economica, dove le sfere sono contenute in gabbie metalliche.
• Cuscinetti stagni: Rappresentano lo standard nelle serie sterzo di gamma superiore, offrendo maggiore protezione dagli agenti esterni e una durata prolungata.

Le serie sterzo disponibili sul mercato si dividono in due categorie principali:

• Serie sterzo filettate: Per decenni sono state lo standard sia a livello professionale che amatoriale.
• Serie sterzo ahead (o threadless): Introdotte da Crane Creek, hanno rapidamente soppiantato le serie sterzo tradizionali per i loro numerosi vantaggi.
• Serie sterzo integrate: Con cuscinetti inseriti a pressione direttamente nel tubo di sterzo, sono soluzioni avanzate, tipiche di biciclette di élite.

Serie Sterzo Filettate: La Tradizione Costruttiva

Le serie sterzo filettate, un tempo lo standard indiscusso delle biciclette, sono caratterizzate da un design collaudato. Sono costituite da due piste che vengono inserite, con un montaggio a interferenza, all'interno del tubo di sterzo del telaio. Il diametro delle piste è leggermente superiore a quello del canotto di sterzo, richiedendo un calettamento forzato tramite una pressa manuale. Su queste piste scorrono i cuscinetti, che possono essere a sfere libere (mantenute in posizione da un bagno di grasso) o ingabbiate.

Una calotta viene installata sulla testa della forcella, la quale viene poi inserita nel canotto. La calotta superiore è avvitata sul tubo della forcella, che è filettato, fino a mandarla in battuta contro la pista. Una rondella e un controdado di sicurezza impediscono lo svitamento della calotta superiore, prevenendo giochi pericolosi che potrebbero danneggiare i cuscinetti. Nelle serie sterzo filettate, l'attacco manubrio è di tipo classico, denominato "pipa", composto da un elemento piegato con un'estremità a espansione che si inserisce nella forcella e un'altra estremità rotonda che accoglie il manubrio. Una lunga vite e un espansore mantengono la pipa in posizione.

Serie Sterzo Ahead: L'Innovazione Senza Filetto

Le serie sterzo non filettate, conosciute come ahead o threadless, hanno rivoluzionato il mondo delle biciclette. Anche in questo caso, due piste di scorrimento sono calettate a pressione nel tubo di sterzo, dove si installano i cuscinetti (a gabbietta nelle biciclette più economiche, o di tipo industriale in quelle più evolute). Una calotta è montata sulla testa della forcella, che viene poi fatta passare nel cannotto di sterzo.

Il sistema di montaggio è radicalmente diverso rispetto allo standard tradizionale. Il compito precedentemente svolto dalla pipa è qui demandato al tubo forcella, che è più lungo. Al suo interno è inserito un "ragnetto", una sede con un foro filettato. La pista di scorrimento superiore è chiusa da un parapolvere e da una ranella conica tagliata, che mantiene in posizione il tubo della forcella. Vengono poi inseriti dei distanziali per regolare l'altezza desiderata del manubrio. Successivamente, l'attacco manubrio, chiamato "stem", viene fissato al tubo forcella tramite due viti laterali. La regolazione dei giochi, che nelle serie sterzo tradizionali era affidata alla calotta superiore e al suo controdado, qui è gestita da una vite inserita in un tappo che copre il tubo forcella. Questa vite si impegna nel filetto del ragnetto, permettendo di avvicinare o allontanare la forcella dal cannotto di sterzo e di eliminare i giochi.

Serie Sterzo Filettate vs. Serie Sterzo Ahead: Vantaggi e Differenze

L'introduzione del sistema ahead ha quasi completamente soppiantato le serie sterzo filettate, relegandole a biciclette di fascia bassa o da supermercato. Questo è dovuto ai numerosi vantaggi funzionali offerti dalle serie sterzo ahead:

• Eliminazione dei filetti: La filettatura della testa della forcella era un passaggio produttivo aggiuntivo che incideva sui costi. Eliminandola, si riduce anche la possibilità di "spanare" i filetti e compromettere l'assemblaggio.
• Velocità di montaggio: A parità di esperienza, l'installazione di una serie sterzo ahead è significativamente più rapida rispetto a una tradizionale.
• Risparmio di peso: Sebbene il divario sia minimo, una serie sterzo ahead pesa leggermente meno di una filettata.
• Sensazione di guida: Nelle serie sterzo ahead, il manubrio è fissato in modo quasi diretto al tubo della forcella, migliorando la stabilità e la precisione di guida. Nelle serie sterzo filettate, la pipa aggiungeva un elemento intermedio tra manubrio e forcella.
• Frequenza di manutenzione: Le serie sterzo filettate sono più soggette ad arrugginire se esposte alle intemperie, con il rischio di grippaggio delle filettature.
• Facilità di manutenzione: Una serie sterzo ahead può essere revisionata con una semplice chiave a brugola, mentre quelle filettate richiedono chiavi specifiche più ingombranti, meno pratiche da portare in giro.
• Rigidezza e resistenza: Le serie sterzo ahead presentano diametri maggiori, garantendo una maggiore resistenza e rigidezza.

Guida ai Diametri delle Serie Sterzo

Le serie sterzo, come molti altri componenti delle biciclette, non seguono standard unici, ma propongono diametri differenti. Comprendere i diversi diametri è fondamentale per identificare il tipo di serie sterzo installato:

• Diametro tubo forcella 25.4mm (1″): Caratteristico delle serie sterzo filettate, si trova su biciclette di fascia bassa o antecedenti alla metà degli anni '90. Possono essere di tipo italiano (diametro interno del tubo di sterzo 30,05mm), giapponese (tubo sterzo 30,1mm), americano (tubo sterzo 32,5mm) o francese (tubo sterzo 29,85mm). Le differenze riguardano solo il diametro interno del tubo di sterzo e, di conseguenza, la misura dell'interferenza delle calotte inserite a pressione, mentre i diametri esterni delle piste di scorrimento e della forcella rimangono gli stessi.
• Diametro tubo forcella 31,8mm (1 1/4″): Tipico delle serie sterzo filettate, si riscontra su vecchie mountain bike americane o sui tandem.
• Diametro tubo forcella 28,6mm (1 1/8″): Può essere una serie sterzo filettata, presente sulle MTB di prima generazione, oppure una serie sterzo ahead, spesso definite "maggiorate". Per distinguerle, è necessario osservare l'estremità del tubo per verificare la presenza o meno della filettatura.
• Diametro tubo forcella 38,1mm (1,5″): Questo è diventato lo standard per le biciclette moderne. Spesso questo tipo di serie sterzo è conico, con il tubo della forcella che presenta un diametro di 1,5″ all'attacco con la testa, che poi si riduce a 1 1/8″ nel punto in cui viene agganciato lo stem. Generalmente, queste serie sterzo sono integrate, dove il cuscinetto inferiore è inserito a pressione direttamente all'interno del tubo di sterzo.

Riconoscere i Sintomi di una Serie Sterzo da Revisionare

Una corretta manutenzione della bicicletta prevede la pulizia e l'ingrassaggio della serie sterzo almeno una volta all'anno, o due se si utilizza il mezzo in fuoristrada o in condizioni climatiche avverse come pioggia o neve. Tuttavia, ci sono alcuni sintomi che indicano chiaramente la necessità di intervenire sulla serie sterzo:

• Sterzo duro e movimento a scatti: Probabilmente la serie sterzo è eccessivamente serrata e le sfere hanno inciso le piste, creando impronte che rendono il movimento rigido. Questa condizione è nota come "Brinnelled", dal nome dell'ingegnere che ideò una prova di durezza per i metalli.
• Sterzo lasco con giochi persistenti: Se, nonostante si avvitino a fondo le calotte, i giochi non si eliminano, è probabile che le sfere si siano usurate e necessitino di essere sostituite.
• Rumore di "sabbia" all'interno muovendo il manubrio: È molto probabile che le gabbiette delle sfere si siano rotte, liberando le sfere che non sono più mantenute in posizione.
• Rumore graffiante muovendo lo sterzo: Il grasso si è dilavato e si è formata ruggine, compromettendo la fluidità del movimento.
• Inattività prolungata della bici: Dopo un lungo periodo di inutilizzo, come una pausa invernale, è buona norma revisionare e ingrassare la serie sterzo, poiché il grasso potrebbe essersi inquinato.
• Utilizzo prolungato in condizioni di pioggia e fango: Se la bici è stata usata intensamente in condizioni atmosferiche difficili, con l'arrivo della primavera è consigliabile revisionare la serie sterzo, poiché il grasso potrebbe essersi dilavato o contaminato.
• Acquisto di una bici nuova: Spesso le biciclette nuove di zecca presentano una carenza di grasso. Non è garantito che l'assemblatore ne abbia applicato a sufficienza o che la bici non sia rimasta ferma per lungo tempo prima della vendita. È consigliabile ingrassare la serie sterzo (e altri componenti come il movimento centrale e i mozzi) prima della prima uscita.

La Revisione delle Serie Sterzo Filettate: Attrezzi e Procedura

Effettuare una revisione completa di una serie sterzo tradizionale richiede alcuni attrezzi specifici e una procedura attenta:

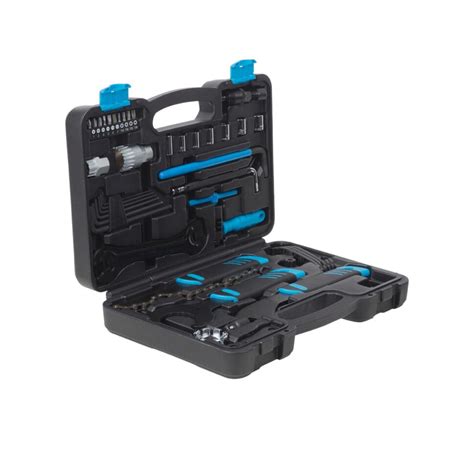

Gli attrezzi necessari:

• Chiave a brugola da 5mm: Per allentare la vite dell'espansore e rimuovere la pipa.
• Pezzo di legno: Da interporre tra pipa e martello per proteggere.
• Martello di gomma: Per espellere l'espansore dalla pipa.
• Chiavi per serie sterzo: Chiavi specifiche con diametri che variano dal 24 al 36mm. In caso di formati speciali, si può usare un serratubi (tipo idraulico) con i denti protetti da nastro isolante.
• Grasso bianco al litio: Per lubrificare le sfere.
• Cacciavite con punta calamitata: Utile per estrarre e inserire le sfere libere nelle piste di scorrimento.
• Bacinella, petrolio bianco e pennello: Per sgrassare e pulire i componenti.
• Sgrassatore spray, pennello e straccio: Per una pulizia approfondita.

Guida passo passo:

Step 1: Rimozione della ruota anterioreÈ buona norma rimuovere la ruota anteriore prima di iniziare a lavorare sulla serie sterzo, per liberare la forcella e facilitare le operazioni.

Step 2: Allentamento della vite della pipaCon la chiave a brugola da 5mm, allentare la vite della pipa, senza estrarla completamente dalla sua sede.

Step 3: Rimozione dell'espansoreSpesso la pipa non può essere estratta semplicemente svitando la vite, poiché l'espansore interno è bloccato. Posizionare un pezzo di legno sulla testa della vite per proteggerla e assestare un colpo deciso con un martello di gomma. La vite colpirà l'estrattore, che verrà espulso, permettendo di sfilare la pipa.

Step 4: Rimozione controdado e rondellaUtilizzando la chiave per serie sterzo, svitare e rimuovere il controdado e la sua rondella, immergendoli nel petrolio bianco per la pulizia.

Step 5: Rimozione della calotta superioreTenendo salda la forcella con una mano, con l'altra svitare la calotta superiore fino a estrarla completamente. È fondamentale mantenere la forcella ferma, poiché una volta rimossa la calotta, essa è libera e potrebbe scivolare a terra.

Step 6: Estrazione della forcella e dei cuscinettiSfilare la forcella dal tubo di sterzo. Una volta liberato il tubo forcella, estrarre il cuscinetto inferiore e immergerlo nel petrolio bianco. Se la serie sterzo monta sfere libere, estrarle una per una con la punta calamitata del cacciavite. Estrarre anche il cuscinetto superiore e metterlo a bagno.

Step 7: Pulizia accurata di tutti i componentiCon sgrassatore spray, pennello e straccio, pulire la serie sterzo, eliminando sporcizia, tracce di ruggine e vecchio grasso. Pulire anche l'interno del tubo e non solo le piste. Ripulire anche il tubo forcella. Con il pennello e il petrolio bianco, sgrassare a fondo le gabbiette o le sfere e le calotte.

Step 8: Applicazione del grasso nelle piste di scorrimentoRiempire le piste di scorrimento inferiore e superiore con grasso al litio. Fare lo stesso con la pista di scorrimento sulla testa della forcella.

Step 9: Riposizionamento dei cuscinettiRimontare le gabbiette sulla pista superiore e sulla pista della forcella. Le gabbiette presentano un lato piano e un lato con le sfere. Le sfere devono lavorare a contatto con le piste e non viceversa; in sostanza, i due lati con le sfere devono "guardarsi". Se si montano sfere libere, posizionarle con la punta calamitata del cacciavite.

Step 10: Rimontaggio della forcellaInserire nuovamente il tubo della forcella all'interno del tubo sterzo.

Step 11: Avvitamento della calotta superioreApplicare del grasso sulla filettatura della forcella e avvitare la calotta superiore fino a mandarla in battuta, senza stringere eccessivamente (la regolazione fine verrà effettuata con la pipa montata).

Step 12: Inserimento della rondella di spessoreNon dimenticare di inserire la rondella di spessore prima di avvitare il controdado. La rondella presenta un dente che va calettato sul profilo scanalato della filettatura della testa della forcella.

Step 13: Avvitamento del controdadoAvvitare il controdado fino a mandarlo in battuta, ma senza stringere.

Step 14: Inserimento della pipaInserire la pipa, verificando l'altezza con un metro. Avvitare leggermente senza stringere la vite della pipa.

Step 15: Montaggio della ruota anterioreInstallare la ruota anteriore, bloccandola con lo sgancio rapido. Ricordarsi di chiudere lo sgancio rapido dei freni!

Step 16: Allineamento dello sterzoAppoggiare la bici a terra, mettersi a cavalcioni della ruota anteriore e allineare la pipa con la ruota stessa. Dopodiché, serrare con forza la pipa.

Step 17: Regolazione dello sterzoCon la chiave per lo sterzo, portare in battuta la calotta superiore fino a che lo sterzo risulti libero ma senza giochi. Per verificare, tirare il freno anteriore e spingere la bici avanti e indietro: se si avverte un movimento o un "clic", i giochi non sono stati eliminati.

Problematiche al Cannotto di Sterzo delle Motociclette: Il Caso della Suzuki GSR

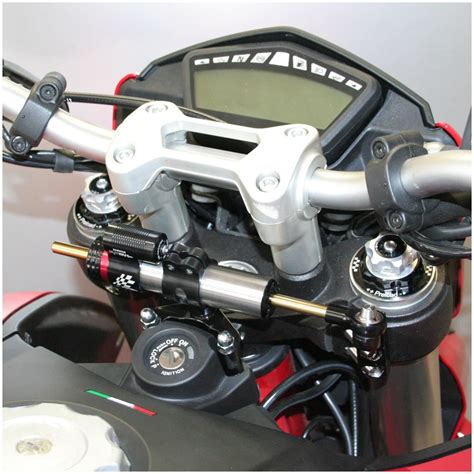

Il termine "cannotto di sterzo" in ambito motociclistico si riferisce a quella parte del telaio all'interno della quale ruota il perno che unisce la piastra superiore e inferiore. La sua funzione è quella di contenere il perno che, ruotando, imposta la direzione della moto.

Il tema delle rotture del cannotto di sterzo è stato oggetto di discussioni, in particolare per alcuni modelli come la Suzuki GSR. È stato riportato che in alcuni casi, le rotture non si sono verificate esclusivamente a seguito di cadute, ma anche in situazioni di frenata brusca. Tuttavia, è importante considerare il contesto e la natura dei telai moderni.

I telai attuali, in lega d'alluminio irrigidito, sono progettati per essere ultraleggeri e performanti, rispondendo ai canoni di economicità richiesti dai costruttori per le moto destinate a un pubblico di massa. Questo design, se da un lato offre notevoli risparmi di peso, prestazioni più elevate e consumi ridotti, dall'altro presenta un "effetto vetro": in caso di urto, invece di piegarsi, tendono a rompersi. Ciò significa che un componente che un tempo era considerato quasi inalterabile, il telaio, è oggi più suscettibile a danni irreversibili in determinate circostanze.

Negli scontri frontali, le velocità dei due mezzi si sommano, aumentando significativamente l'energia dell'impatto. Questo può portare a lesioni del telaio, specialmente in un componente cruciale come il cannotto di sterzo. I telai tubolari o a tralicci in leghe di acciaio, pur essendo più pesanti, offrono generalmente una maggiore resistenza e in molti casi sono recuperabili dopo incidenti. Pertanto, non si può generalizzare e affermare che la rottura di un telaio sia un vizio di produzione intrinseco, ma piuttosto una conseguenza delle scelte costruttive orientate alla leggerezza e alla performance.

È fondamentale evitare manovre estreme come salti o impatti diretti con ostacoli per preservare l'integrità del cannotto di sterzo e dell'intera struttura del telaio. In caso di caduta, la priorità rimane la sicurezza del motociclista, e la moto, per quanto dispiaccia, rappresenta l'ultimo dei problemi in quel momento.
