La Centralina Angolo Sterzo sulla VW Tiguan: Una Guida Completa

La centralina angolo sterzo, più comunemente identificata come sensore angolo sterzo (SAS), rappresenta un componente essenziale nell'architettura elettronica dei veicoli moderni, in particolare modelli come la VW Tiguan. Questo sensore è cruciale per la sicurezza del conducente e per il corretto funzionamento di numerosi sistemi di assistenza alla guida. La sua funzione primaria è quella di monitorare con precisione gli spostamenti e l'angolo di rotazione del volante, trasmettendo queste informazioni vitali alla centralina elettronica (ECU) del veicolo.

Funzionamento e Rilevanza del Sensore Angolo Sterzo

Il sensore angolo sterzo è parte integrante del sistema di controllo elettronico della stabilità (ESC) del veicolo. La sua azione si basa sul rilevamento accurato della posizione delle ruote in base all'angolo di input dello sterzo. Lavora in sinergia con altri sensori, come l'accelerometro e i sensori di velocità delle ruote, per monitorare l'assetto dinamico del veicolo. Tutte queste informazioni vengono poi inviate alla centralina ABS per un controllo ottimale del veicolo. In termini pratici, il sensore, spesso collegato al piantone dello sterzo, rileva l'angolo con cui si sposta il piantone stesso mentre si sterza con il volante. Questo dato è fondamentale per la centralina per controllare la sterzata della vettura e garantirne la stabilità.

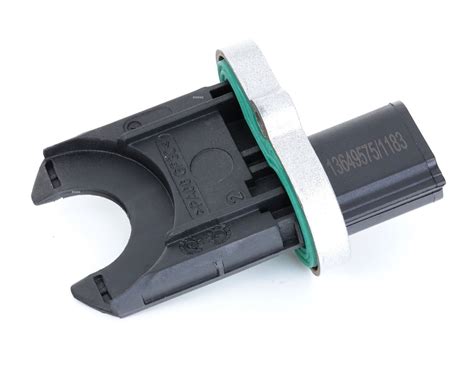

Il SAS si trova generalmente all'interno del piantone sterzo, solitamente sul retro del volante. La sua presenza è diventata sempre più rilevante con i progressi nei sistemi di controllo elettronico della stabilità (ESC), rendendo il suo ripristino dopo la manutenzione ordinaria una necessità. Negli ultimi dieci anni circa, i produttori hanno aggiunto numerosi sensori al sistema di sterzo del veicolo per garantire maggiore sicurezza alla guida.

Tipologie di Sensori Angolo Sterzo

Esistono due tipi principali di SAS: analogico e digitale, con quest'ultimo montato sui veicoli più moderni.

• Sensori Analogici: Sono cablati con riferimento a 5 volt, massa del telaio e uscita del segnale. Quando la ruota gira a tutto tondo, producono un segnale tra 0 e 5 volt. La differenza di tensione viene utilizzata per determinare la velocità di rotazione e l'angolo.
• Sensori Digitali: Utilizzano una luce a LED per misurare la velocità di sterzata, l'angolo della ruota, la direzione della svolta e altre informazioni importanti.

In entrambi i casi, se il SAS rileva un'incoerenza tra la posizione dello sterzo e la direzione in cui il veicolo sta viaggiando, il sistema di controllo della stabilità interverrà per aiutare il conducente a mantenere il controllo del veicolo. I sensori di tipo digitale rilevano lo scostamento tra la posizione dello sterzo e la direzione di marcia del veicolo, e in questo scenario il sistema ESP interviene per correggere il problema e mantenere il controllo della vettura.

Nel tempo, i sensori basati sul potenziometro meccanico, che rileva il valore della resistenza attraverso contatti d'attrito, sono stati progressivamente sostituiti da sensori basati sulla tecnologia di misura a induzione, che non prevede nessun attrito. Sempre più spesso, inoltre, i sensori angolo sterzo sono allocati nel modulo di controllo del servosterzo elettromeccanico. Ciò richiede sensori che siano di dimensioni il più possibile ridotte ma al tempo stesso che abbiano una resistenza tale da funzionare in tutte le condizioni e garantire sempre misurazioni affidabili, rapide e precise, con un adeguato grado di compatibilità elettromagnetica, caratteristica che diventa particolarmente importante quando si ha a che fare con veicoli elettrici.

Su alcune auto possono essere installati anche avanzati sensori combinati che rilevano il momento e l'angolo di sterzata. Il momento di sterzata indica la forza, espressa in Nm, necessaria per azionare il volante, in base alla velocità della vettura, all'intensità della sterzata e all'angolo di sterzata, in modo tale che anche il feedback del volante sia adeguato.

Interazione con Altri Sistemi del Veicolo

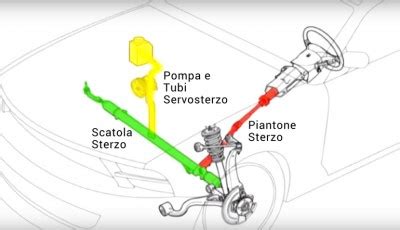

Il sensore SAS lavora in stretta sinergia con il servosterzo elettrico e la pompa servosterzo. Quando il guidatore gira il volante, il sensore rileva l'intensità e l'angolo di sterzata, attivando il motore elettrico per ridurre lo sforzo necessario a sterzare. Dialogando con la centralina ABS e ESP, il sistema rileva la traiettoria dell'auto (ad esempio se sta curvando o sta percorrendo un rettilineo) e attiva le correzioni necessarie per non far perdere di stabilità il veicolo.

La centralina angolo sterzo e i suoi sensori non sono una novità, essendo in circolazione dai primi anni '90. Tuttavia, con l'avvento dei sistemi di controllo elettronico della stabilità (ESC) e dei sistemi avanzati di assistenza alla guida (ADAS), come il Lane Keep Assist (LKA) e l'Autonomous Emergency Braking (AEB), l'accuratezza del SAS è diventata ancora più critica. Questi sistemi si affidano alle informazioni precise fornite dal sensore angolo sterzo per prevedere e apportare le necessarie correzioni di sicurezza. Per maggiori informazioni su come i sensori interagiscono con questi sistemi, si possono consultare le pagine prodotto dei fornitori di componenti.

Possibili Malfunzionamenti e Sintomi

Sebbene i sensori angolo sterzo siano progettati per durare per tutta la vita di un veicolo, proprio come altri componenti elettronici, sono soggetti a usura. Possono anche essere danneggiati quando si lavora su altre parti del veicolo, come lo sterzo. È quindi utile conoscere i sintomi comuni di un sensore difettoso.

• Accensione della Spia di Avvertenza: Quando il SAS si guasta, attiverà una spia di avvertenza relativa al sistema di stabilità sul cruscotto, indicando che il sistema è stato disabilitato e richiede manutenzione.
• Comportamento Imprevedibile dello Sterzo: Se un SAS è difettoso o disallineato, può inviare informazioni imprecise alla centralina elettronica (ECU). Ciò può manifestarsi con una "corsa" nel volante, cioè una sensazione di sterzo "allentato" con un certo "gioco", o con un comportamento anomalo, come il volante che gira di un quarto di giro e sembra arrivare a fine corsa quando in realtà non lo è, mentre nella direzione opposta gira regolarmente. Un sensore dell'angolo di sterzo difettoso può impattare sulla risposta del veicolo in fase di sterzata, con problemi più o meno evidenti a mantenere la traiettoria giusta o a tenere correttamente le curve. Ad esempio, a motore spento il volante può arrivare a fine corsa senza problemi, mentre a motore acceso si manifesta il problema.
• Errori Fissi in Centralina: La presenza di errori fissi in centralina, come quelli riscontrati con uno strumento di diagnosi Bosch, impedisce il corretto riapprendimento dell'angolo di sterzata.

Il problema potrebbe anche riguardare la scatola sterzo, ma per prima cosa è opportuno verificare con lo strumento di diagnosi il corretto funzionamento del sensore sterzo.

Ripristino e Calibrazione del Sensore Angolo Sterzo

Con la diffusione dei sistemi di controllo elettronico della stabilità (ESC), l'intervento di ripristino del SAS è diventato una routine per gli autoriparatori, anche nei casi in cui non si riscontri un guasto al sensore angolo sterzo. La calibrazione del sensore angolo di sterzo diventa quindi un'operazione imprescindibile per assicurare il corretto funzionamento dei vari dispositivi e dell'intero sistema di controllo della stabilità. Un sensore sterzo non correttamente calibrato porta infatti in breve tempo all'accensione della spia ESC e alla disabilitazione del sistema ESC.

Esistono diverse procedure per il ripristino e la calibrazione del sensore angolo sterzo:

• Auto-calibrazione: Alcuni veicoli più recenti possono auto-calibrare ruotando lo sterzo da una parte all'altra e poi spostando la chiave. La procedura può avvenire in automatico ruotando lo sterzo prima da una parte e poi dall'altra.
• Prova di Guida: I veicoli più recenti con sensori di velocità delle ruote più avanzati possono ripristinare automaticamente il proprio sensore dell'angolo di sterzo alla successiva guida del veicolo in linea retta per un periodo prestabilito. Questo può includere un breve tratto sotto i 20 km/h dritto, sterzo tutto a destra, tutto a sinistra e fermarsi con lo sterzo dritto.
• Ripristino con Strumento di Scansione Diagnostica: Sulla maggior parte dei veicoli è necessario uno strumento diagnostico, come il Bosch KTS o il VCDS (come suggerito dai forum Ross-Tech), per ricalibrare il sensore. La calibrazione del SAS è generalmente consigliata con il veicolo a terra e non su un sollevatore. In alcuni dispositivi di allineamento è presente un'apposita funzione automatica di ripristino del sensore angolo sterzo, non richiedendo quindi di utilizzare successivamente lo strumento di diagnosi. In caso di dubbi, consultare sempre il manuale di assistenza del produttore per la procedura corretta.

Oltre alla procedura di reset del sensore angolo sterzo, che si rende necessaria dopo l'intervento di allineamento ruote, nei veicoli dotati di ADAS è spesso richiesta la ricalibrazione del sensore quando si va a intervenire su dispositivi come il mantenimento di corsia o la frenata automatica d'emergenza o il cruise control adattivo. Il sensore angolo sterzo interagisce infatti con tutti gli altri sensori dei dispositivi ADAS ed è dunque necessario calibrare il sensore della sterzata con i componenti di questi sistemi che entrano in gioco.

Casi Specifici e Considerazioni Aggiuntive

Nel caso di un problema sorto dopo la sostituzione della frizione e del volano, con il volante che gira in modo anomalo a destra e non a fine corsa, mentre a sinistra gira regolarmente, il problema principale potrebbe essere la mancanza della calibrazione dell'angolo di sterzata, soprattutto se a motore spento lo sterzo funziona correttamente. La presenza di un errore fisso in centralina, rilevabile con la diagnostica, conferma che il riapprendimento non va a buon fine. È fondamentale ricontrollare tutti i cablaggi staccati durante la precedente lavorazione per assicurarsi che non vi siano connessioni allentate o danneggiate.

Un altro esempio di problematica legata alla centralina angolo sterzo si presenta quando si tenta di aggiungere il cruise control a una Passat del 2011. Se il modulo sterzo originale non è compatibile con il cruise control e si procede alla sostituzione del blocco leve con un nuovo modulo, la comparsa di una serie di errori è inevitabile se il nuovo modulo non è configurato correttamente. Se, inoltre, si scopre che sul cablaggio originale manca il cavo dalla ECU al modulo sterzo (pin 64-pin 5), il problema diventa più complesso. Anche copiando la vecchia codifica del modulo precedente, la mancanza di calibrazione dell'angolo di sterzata può persistere, portando a errori irrisolvibili con le procedure standard di ripristino. In questi casi, è necessario testare soluzioni specifiche suggerite dalla comunità tecnica, come quelle trovate sui forum specializzati, o rivolgersi a un professionista per una verifica approfondita.

Glossario di Termini Correlati

Per comprendere appieno la centralina angolo sterzo e i sistemi ad essa interconnessi, è utile familiarizzare con alcuni termini tecnici:

• Acceleratore elettronico (E-Gas): Sulle vetture odierne, l'acceleratore funziona come un sensore, rilevando direttamente attraverso la posizione del pedale la potenza richiesta dal conducente.
• Active Info Display: Fornisce dati e informazioni riguardanti la vettura direttamente sulla plancia.
• AdBlue®: Agente riducente sintetico a base di urea, utilizzato nei catalizzatori SCR per convertire l'ossido di azoto in azoto e acqua.
• Aerodinamica: Caratteristiche della carrozzeria che influenzano consumo di carburante, velocità massima e rumorosità.
• Airbag: In abbinamento alla cintura di sicurezza, riducono il rischio di lesioni gravi in caso di collisioni.
• Alimentazione bivalente: Modelli a metano dotati anche di un serbatoio della benzina per maggiore autonomia.
• Ammortizzatore MacPherson: Forma specifica di sospensioni a ruote indipendenti sull'asse anteriore.
• Anabbaglianti permanenti: Anabbaglianti accesi durante il giorno per ridurre il rischio di incidenti.
• Angolo di attacco: Angolo tra un piano orizzontale e l'inizio di una salita.
• Angolo di rampa: Angolo massimo che la vettura può superare senza toccare il sottoscocca.
• Antenna diversity: Utilizza più antenne per migliorare la qualità di ricezione radio in presenza di interferenze.
• Apertura/chiusura comfort: Funzione per aprire o chiudere tutti i finestrini elettrici simultaneamente.
• App-Connect: Porta determinate app per smartphone sul touchscreen del sistema infotainment.
• Asse a bracci obliqui: Asse posteriore con straordinarie caratteristiche di marcia e comfort.
• Asse a doppio braccio trasversale: Il supporto ruota è guidato da due bracci trasversali triangolari e da una barra di accoppiamento.
• Asse anteriore con sospensioni multilink a quattro bracci: La ruota è guidata da quattro bracci a forma di asta e dalla barra di accoppiamento.
• Asse MacPherson: Sospensioni in cui la funzione di guida della ruota è svolta da un braccio trasversale, un ammortizzatore e una barra di accoppiamento.
• Asse posteriore a braccio trapezoidale: Il supporto ruota è caratterizzato da un braccio trapezoidale sottostante, un braccio trasversale superiore e una barra di accoppiamento.
• Asse posteriore con sospensioni multilink: Nuova configurazione dell'asse posteriore per elevata stabilità e comfort.
• Assetto adattivo con stabilizzazione attiva del rollio: Riduce il rollio in curva tramite un sistema elettromeccanico.
• Assetto: Tutte le parti mobili di un veicolo che servono per creare un legame con la strada, inclusi ruote, sospensioni, sterzo e freni.
• Assistente di frenata idraulico (HBA) / Comfort (HBA): Supporta il conducente in caso di frenata di emergenza aumentando automaticamente la pressione frenante.
