La frizione di un veicolo è un componente cruciale che permette il disaccoppiamento e il riaccoppiamento del motore dalla trasmissione, consentendo cambi di marcia fluidi e la gestione della potenza erogata. Quando questo sistema non funziona correttamente, i sintomi possono variare da un'esperienza di guida frustrante a potenziali danni meccanici. Uno dei problemi più insidiosi che possono affliggere il sistema frizione, come documentato nel caso di una Fiat Strada, è la tendenza del veicolo a muoversi non appena il pedale della frizione viene sollevato, con un punto di stacco che si verifica quasi a pedale completamente premuto. Questo comportamento anomalo solleva interrogativi sulla salute dei componenti interni del sistema frizione e sui fattori che possono contribuire a tale malfunzionamento.
La Storia di un Problema Ricorrente
Nel caso specifico della Fiat Strada in questione, il problema della frizione che stacca a fine corsa si è manifestato per la prima volta a 41.000 km. All'epoca, l'intero complesso frizione era stato sostituito, nella speranza di risolvere definitivamente la questione. Tuttavia, a 82.000 km, ovvero esattamente dopo aver raddoppiato il chilometraggio, il medesimo problema si è ripresentato, indicando una potenziale causa sottostante non completamente affrontata o una nuova problematica emergente. Questa ricorrenza del difetto impone un'analisi più meticolosa e una valutazione approfondita di tutti i componenti coinvolti nel sistema di azionamento della frizione.
Analisi del Gioco Assiale dell'Albero Motore: Una Tolleranza Cruciale
Una delle prime verifiche effettuate per indagare la causa del malfunzionamento è stata la misurazione del gioco assiale dell'albero motore. Questo parametro si riferisce alla quantità di movimento assiale consentito all'albero motore all'interno dei suoi supporti. Nel caso riportato, è stato rilevato un valore di 14 centesimi di millimetro (0,14 mm). Per valutare la significatività di questo dato, è fondamentale confrontarlo con le specifiche del costruttore. La casa costruttrice dichiara che il gioco assiale dell'albero motore deve essere compreso tra 0,055 mm e 0,265 mm. Pertanto, la misura riscontrata di 0,14 mm rientra ampiamente nella tolleranza specificata. Questo risultato esclude il gioco assiale dell'albero motore come causa diretta del problema della frizione che stacca a fine corsa, ma non elimina la necessità di considerare altre variabili meccaniche.
Il Ruolo del Volano: Superficie, Surriscaldamento e Rettifica

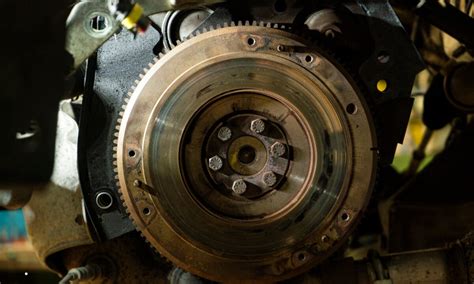

Il volano, collegato all'estremità dell'albero motore, svolge un ruolo essenziale nell'accumulare e rilasciare energia rotazionale, fornendo una superficie liscia e uniforme su cui il disco frizione può fare attrito. È quindi opportuno verificare che sul volano non siano presenti segni di surriscaldamento eccessivo o crepe. Un surriscaldamento può alterare la finitura superficiale del volano, compromettendo l'attrito con il disco frizione e quindi la sua funzionalità. Allo stesso modo, crepe nel materiale possono portare a irregolarità che influenzano negativamente le prestazioni della frizione.
Inoltre, un aspetto da non sottovalutare è l'eventuale eccessiva lavorazione di rettifica del volano. Se il volano viene rettificato in modo eccessivo, ciò potrebbe limitare la corsa dello spingidisco. Questo limitazione nella corsa dello spingidisco può impedire un completo distacco della frizione, portando ai sintomi descritti, ovvero un punto di stacco molto vicino alla posizione di pedale completamente premuto. La rettifica del volano, se necessaria, deve essere eseguita con precisione per mantenere le sue dimensioni e caratteristiche originali entro limiti accettabili.
Azionamento del Cuscinetto Spingidisco: Usura e Giochi Anomali
L'azionamento del cuscinetto spingidisco è un altro elemento critico nel sistema frizione. Questo cuscinetto, premendo sul diaframma del piatto spingidisco, disimpegna la frizione. Come giustamente eseguito nella prima riparazione a 41.000 km, è fondamentale valutare nuovamente la presenza di giochi anomali sugli organi di comando del cuscinetto spingidisco. Ora che il chilometraggio è esattamente raddoppiato, è possibile che l'usura abbia creato dei giochi che prima non erano presenti o che si sono aggravati. Questi giochi possono impedire al sistema di azionamento di esercitare la pressione corretta e completa sul piatto spingidisco, compromettendo il disimpegno della frizione. La verifica deve includere il controllo del movimento del cilindro secondario (se idraulico) o del leveraggio (se meccanico), nonché la condizione del cuscinetto stesso per assicurarsi che ruoti liberamente e senza rumori anomali.
Il Disco Frizione: Scorrevolezza e Pulizia Prima del Montaggio
Il disco frizione è il componente che effettivamente crea l'attrito tra volano e piatto spingidisco. Prima del montaggio, è una buona prassi eseguire una prova per verificarne la scorrevolezza sul mozzo dell'albero primario. Qualsiasi impuntamento, magari causato da sporcizia o da un difetto di fabbricazione, può influenzare il modo in cui il disco si posiziona e si muove durante l'innesto e il disinnesto della frizione. Nel caso si riscontrino impuntamenti, è necessario rimuoverli. Inoltre, se previsto e fornito dal produttore, è consigliabile ingrassare le scanalature del mozzo con il grasso specifico. Un ingrassaggio corretto garantisce una scorrevolezza ottimale del disco sul mozzo, prevenendo blocchi e garantendo un'azione della frizione più fluida e precisa. La pulizia accurata del disco e del mozzo è essenziale per rimuovere eventuali residui di lavorazione o contaminanti che potrebbero compromettere le prestazioni fin dall'inizio.
La Pompa Frizione e il Cilindretto Frizione: Trasudazioni e Prestazioni
In concomitanza con la ripresentazione del problema, è stata riscontrata una trasudazione di olio freni dalle guarnizioni di tenuta della pompa frizione e del cilindretto frizione. Questo è un segnale inequivocabile di un problema nel sistema idraulico che aziona la frizione. La pompa frizione (cilindro maestro) e il cilindretto frizione (cilindro secondario) lavorano in sinergia per trasmettere la pressione dal pedale al meccanismo di disinnesto della frizione.
Una trasudazione di olio indica che le guarnizioni di tenuta non sono più in grado di mantenere l'integrità del sistema, permettendo la fuoriuscita del fluido idraulico. Questa perdita può portare a una diminuzione della pressione nel sistema, compromettendo la capacità del cilindretto di spingere adeguatamente sul diaframma del piatto spingidisco. Di conseguenza, la frizione potrebbe non disimpegnarsi completamente, causando il problema della stacco a fine corsa. La sostituzione di questi componenti, come avvenuto nel caso descritto, è una misura necessaria per ripristinare l'integrità del sistema idraulico. Tuttavia, è importante assicurarsi che la sostituzione sia stata eseguita con componenti di qualità e che il sistema sia stato correttamente spurgato per eliminare ogni traccia di aria. L'aria nel circuito idraulico può infatti comportarsi in modo simile a una perdita di fluido, causando una sensazione spugnosa al pedale e una ridotta efficacia del sistema.
Considerazioni sul Cilindro Frizione: Tipologie e Funzionamento
Il cilindro frizione, noto anche come attuatore secondario, è un componente fondamentale del sistema di azionamento idraulico della frizione. La sua funzione è quella di convertire la pressione idraulica, generata dalla pompa frizione e trasmessa attraverso il tubo flessibile, in forza meccanica per disinnestare la frizione. Esistono principalmente due tipi di attuatori secondari:
- Attuatore secondario esterno: Questo tipo di attuatore è montato all'esterno del cambio e agisce sul leveraggio della frizione o direttamente sulla forcella. È più comune nei sistemi di frizione più datati o in alcune configurazioni specifiche.
- Attuatore secondario interno (o "slave cylinder"): Questo è il tipo più comune nei veicoli moderni, inclusa la Fiat Strada. È montato all'interno del carter della frizione e agisce direttamente sul cuscinetto spingidisco (o su una forcella che a sua volta aziona il cuscinetto).
Nel caso della Fiat Strada, è probabile che si tratti di un attuatore secondario interno. La trasudazione di olio freni dalle sue guarnizioni di tenuta è un sintomo di usura interna. Le guarnizioni, composte generalmente da gomma o materiali compositi, possono deteriorarsi nel tempo a causa del calore, dell'esposizione all'olio freni e della pressione costante. Quando queste guarnizioni perdono la loro elasticità o si creano piccole fessure, l'olio idraulico può fuoriuscire.
La pressione idraulica è essenziale per un corretto funzionamento della frizione. Se c'è una perdita, la pressione non viene mantenuta adeguatamente, e il cilindretto secondario potrebbe non avere la forza sufficiente per spingere completamente il cuscinetto spingidisco. Questo si traduce in un disinnesto incompleto della frizione, che porta al pedale che stacca quasi a fine corsa e al movimento del veicolo non appena il pedale viene rilasciato.
È importante notare che, oltre alla trasudazione, un cilindro frizione difettoso può manifestarsi anche con un pedale della frizione che si sente "spugnoso" o che affonda completamente verso il pavimento senza un'adeguata resistenza. Questi sintomi indicano una perdita di pressione nel sistema idraulico.
sostituzione cilindretto secondario frizione alfa romeo 147, 156, GT, 1.9 JTD, JTDM, 115, 120, 150CV
Il Ruolo della Pompa Frizione (Cilindro Maestro)
La pompa frizione, o cilindro maestro, è il componente che genera la pressione idraulica iniziale. Quando il conducente preme il pedale della frizione, un pistone all'interno della pompa spinge l'olio freni nel sistema. Come il cilindretto frizione, anche la pompa frizione è dotata di guarnizioni di tenuta che possono usurarsi nel tempo. Una pompa frizione difettosa può causare una perdita di pressione, impedendo la corretta trasmissione della forza al cilindretto secondario. I sintomi di una pompa frizione guasta possono essere simili a quelli di un cilindretto frizione difettoso, inclusa la sensazione di pedale spugnoso e un disinnesto incompleto della frizione. La sostituzione di entrambi i componenti (pompa e cilindretto) è spesso raccomandata quando si sospetta un problema nel sistema idraulico, per garantire un funzionamento ottimale e prevenire future complicazioni.
L'Importanza dello Spurgo del Circuito Idraulico
Dopo la sostituzione della pompa frizione e del cilindretto frizione, o in caso di sospetto di aria nel sistema, è indispensabile eseguire uno spurgo completo del circuito idraulico. Lo spurgo consiste nel rimuovere l'aria intrappolata nel sistema e sostituirla con fluido idraulico fresco. L'aria è comprimibile, a differenza dell'olio freni, e la sua presenza nel sistema idraulico riduce drasticamente l'efficacia della frizione.
Il processo di spurgo generalmente comporta l'apertura di una valvola di spurgo sul cilindretto frizione mentre un'altra persona preme e rilascia il pedale della frizione. In questo modo, l'aria e il vecchio fluido vengono espulsi dal sistema e sostituiti da nuovo fluido. È fondamentale utilizzare il tipo corretto di fluido idraulico specificato dal costruttore del veicolo (solitamente olio freni DOT 3, DOT 4 o DOT 5.1). L'uso di un fluido non corretto può danneggiare le guarnizioni e compromettere il sistema. Un circuito idraulico correttamente spurgato garantisce che la pressione venga trasmessa in modo efficiente e che la frizione si disinnesti completamente, risolvendo i problemi di stacco a fine corsa.
Possibili Interazioni tra Componenti e Usura Generale
È importante considerare che i problemi alla frizione non sempre derivano da un singolo componente difettoso. L'usura generale di vari elementi può contribuire a malfunzionamenti complessi. Ad esempio, se il disco frizione è usurato in modo non uniforme, potrebbe non fare un contatto perfetto con il volano e il piatto spingidisco, anche se gli altri componenti sono in buono stato. Allo stesso modo, un piatto spingidisco deformato o usurato può influenzare la pressione esercitata sul disco frizione.
Nel caso specifico della Fiat Strada, la ripetizione del problema dopo la sostituzione dell'intero complesso frizione a 41.000 km suggerisce che potrebbe esserci una causa di usura accelerata o un difetto di installazione. L'ispezione accurata di tutti i componenti durante la sostituzione è fondamentale. Questo include:
- Verifica del volano: Come già menzionato, segni di surriscaldamento, crepe o deformazioni.
- Verifica del piatto spingidisco: Assicurarsi che non sia deformato o usurato in modo anomalo.
- Verifica del cuscinetto spingidisco: Controllare che giri liberamente e che non presenti giochi eccessivi.
- Verifica del mozzo dell'albero primario: Assicurarsi che sia dritto e che le scanalature siano integre.
- Corretta installazione: Assicurarsi che il disco frizione sia montato nel verso corretto e che tutti i componenti siano allineati correttamente.
Conclusioni Preliminari e Approccio Diagnostico
La problematica della frizione che stacca a fine corsa su una Fiat Strada, come descritto, è un sintomo complesso che richiede un approccio diagnostico sistematico. Sebbene il gioco assiale dell'albero motore rientri nei limiti, altri fattori come le condizioni del volano, l'usura del sistema di azionamento del cuscinetto spingidisco, la scorrevolezza del disco frizione e, in modo significativo, l'integrità del sistema idraulico (pompa e cilindretto frizione) devono essere attentamente esaminati.
La trasudazione di olio freni dai componenti idraulici è un segnale d'allarme che indica la necessità di sostituirli e di effettuare uno spurgo completo del circuito. La ricorrenza del problema suggerisce anche la necessità di un'ispezione meticolosa di tutti i componenti sostituiti in precedenza e una verifica della corretta procedura di installazione per escludere errori umani o difetti di montaggio. Un'analisi approfondita di ciascuno di questi elementi, partendo dai componenti più vicini al motore e procedendo verso il sistema di azionamento, è fondamentale per identificare la causa radice e ripristinare il corretto funzionamento della frizione. La comprensione delle interazioni tra questi componenti e delle loro specifiche tolleranze è la chiave per una diagnosi accurata e una riparazione efficace.
