Il cilindro maestro della frizione, noto anche come pompa frizione principale, svolge un ruolo cruciale nel funzionamento del sistema di frizione di un veicolo. È il componente responsabile della conversione della forza applicata al pedale della frizione in pressione idraulica, che a sua volta disinnesta la frizione permettendo il cambio delle marce. Questo articolo esplorerà in dettaglio il cilindro maestro della frizione, concentrandosi sulle sue caratteristiche, sulla manutenzione e sulla sostituzione, con particolare riferimento ai modelli Land Rover.
Comprendere il Cilindro Maestro della Frizione

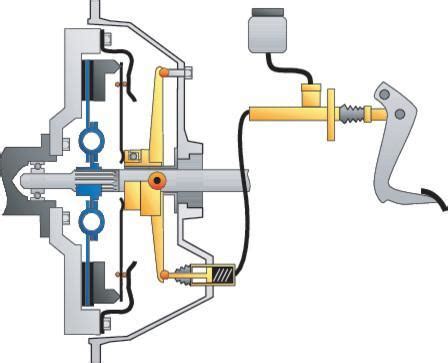

Il cilindro maestro della frizione è un componente idraulico composto da un corpo cilindrico, un pistone, una molla di ritorno e un serbatoio del liquido frizione. Quando il conducente preme il pedale della frizione, il pistone all'interno del cilindro maestro si muove, spingendo il liquido frizione attraverso il tubo flessibile fino al cilindro secondario (o pompa secondaria), situato sulla scatola del cambio.
Le informazioni tecniche relative ai componenti del sistema frizione, inclusi i cilindri maestri, sono generalmente ricavate dalle specifiche pubblicate dai produttori dei veicoli. Tuttavia, è importante notare che queste informazioni possono essere soggette a modifiche o adeguamenti da parte dei produttori senza preavviso. Allo stesso modo, le immagini degli articoli in vendita sono da considerarsi indicative, e le caratteristiche degli oggetti effettivamente consegnati potrebbero presentare lievi differenze rispetto alle foto mostrate.
Sintomi di un Cilindro Maestro della Frizione Difettoso
Un cilindro maestro della frizione che non funziona correttamente può manifestarsi attraverso una serie di sintomi che influenzano le prestazioni della frizione. Tra i più comuni vi sono:
- Pedale della frizione "molle" o spugnoso: Questo sintomo indica spesso la presenza di aria nel sistema idraulico. L'aria è comprimibile, a differenza del liquido frizione, e quindi riduce l'efficacia della pressione idraulica trasmessa.
- Frizione che stacca troppo in basso: Se il pedale della frizione si innesta molto vicino al pavimento, ciò può essere un segnale che il cilindro maestro non sta spingendo sufficientemente il liquido, o che c'è un problema di regolazione.
- Difficoltà nel cambiare marcia: Un disinnesto incompleto della frizione, causato da un cilindro maestro difettoso, renderà difficile inserire le marce, specialmente a veicolo fermo o a basse velocità.
- Perdite di liquido frizione: Il cilindro maestro è un componente sigillato. La presenza di perdite di liquido frizione intorno al serbatoio o lungo il corpo del cilindro è un chiaro indicatore di un guasto.
- Pedale della frizione che rimane bloccato o non ritorna: Un malfunzionamento interno del cilindro maestro, come un pistone bloccato, può impedire al pedale di ritornare nella sua posizione di riposo.
- Usura del disco frizione prematura: Sebbene un cilindro maestro difettoso non causi direttamente l'usura del disco frizione, un disinnesto incompleto può portare a uno slittamento del disco, accelerandone il deterioramento.
È fondamentale distinguere i sintomi di un problema al cilindro maestro da quelli di un disco frizione usurato. Se la cambiata non gratta e, a marcia inserita, non si avverte slittamento del disco, è più probabile che il problema risieda nelle pompe (cilindro maestro e/o secondario) piuttosto che nel disco frizione stesso.
Manutenzione e Riparazione del Cilindro Maestro
La manutenzione del sistema frizione idraulico è essenziale per garantirne la longevità e le prestazioni ottimali. Per quanto riguarda il cilindro maestro, ci sono alcune considerazioni importanti:
Revisione vs. Sostituzione:
La questione se sia meglio revisionare un cilindro maestro della frizione o sostituirlo è oggetto di dibattito. In generale, la revisione è possibile solo se il cilindro e il pistone sono in condizioni perfette. Se la pompa ha molti anni di servizio o un chilometraggio elevato, è probabile che presenti usura interna che rende la revisione inefficace o di breve durata. In questi casi, la sostituzione completa del componente è la soluzione più consigliata.
FRIZIONE IDRAULICA: Guida allo Spurgo
Sostituzione della Coppia:
Una raccomandazione comune, soprattutto in ambito automobilistico, è quella di sostituire sempre le pompe della frizione (cilindro maestro e cilindro secondario) in coppia. Il ragionamento è che se un componente ha ceduto o sta mostrando segni di cedimento, è probabile che l'altro componente sia sottoposto a stress simili e possa cedere a breve. Sostituire solo una pompa potrebbe semplicemente spostare il punto di rottura sull'altro componente. Tuttavia, esistono esperienze che smentiscono questa regola generale: in alcuni casi, la pompa principale è stata sostituita nel 2004, mentre quella secondaria non è stata toccata ed è ancora funzionante, sebbene sia stata tenuta come ricambio.
Regolazione del Pedale della Frizione:
Dopo la sostituzione del cilindro maestro, la corretta regolazione del pedale è un passaggio critico. I manuali di officina spesso indicano specifiche di gioco che devono essere rispettate:
- Gioco tra il puntalino e lo stantuffo: È necessario regolare il puntalino (la leva che collega il pedale al pistone del cilindro maestro) in modo che ci sia un gioco di circa 1,55 mm con lo stantuffo. Misurare questo gioco richiede precisione e gli strumenti adeguati.
- Gioco del pedale: Una volta impostato il gioco con lo stantuffo, è necessario verificare che il pedale della frizione presenti un gioco di circa 6 mm. Anche la misurazione di questo gioco va effettuata con attenzione.
La mancata corretta regolazione può portare a una frizione che stacca troppo in basso, un pedale "gommoso" o, al contrario, un pedale troppo duro e uno stacco della frizione che si verifica solo a fine corsa del pedale.
Accessibilità e Sostituzione sui Modelli Land Rover
L'accesso al cilindro maestro della frizione per la sua sostituzione può variare notevolmente a seconda del modello di veicolo. Sui modelli Land Rover, in particolare quelli con guida a sinistra (LHD), l'accesso al cilindro maestro, situato nel vano motore, può essere piuttosto limitato.
Spesso, il manuale d'officina prevede lo smontaggio di componenti del telaio, come la parte laterale del parafango, e l'accesso al pedale. Dal vano motore, si riesce a malapena a raggiungere il tappo del serbatoio del liquido frizione. In alcuni casi, per facilitare l'accesso, potrebbe essere necessario considerare lo smontaggio della pompa freno, sebbene questo complichi ulteriormente l'operazione.
L'esperienza di molti meccanici e appassionati suggerisce che, per le operazioni di sostituzione delle pompe frizione, soprattutto quelle che richiedono lo smontaggio di parti della carrozzeria, è altamente raccomandato operare in due persone. Questo non solo per la complessità meccanica, ma anche per la gestione delle parti smontate e per la sicurezza generale dell'operazione.
Spurgo del Sistema Frizione
Dopo aver sostituito il cilindro maestro o il cilindro secondario, o in caso di perdite che abbiano svuotato il serbatoio, è fondamentale effettuare uno spurgo del sistema frizione per rimuovere tutta l'aria intrappolata.
Se non si è staccato il tubo del liquido frizione, potrebbe essere sufficiente un semplice spurgo della pompa allentando il raccordo sulla stessa. Tuttavia, in caso di sostituzione di entrambi i componenti o di un serbatoio completamente vuoto, è necessario uno spurgo più approfondito.
Il processo di spurgo solitamente prevede:
- Riempimento del serbatoio: Assicurarsi che il serbatoio del liquido frizione sia pieno fino al livello massimo.
- Apertura della valvola di spurgo: Individuare la valvola di spurgo sul cilindro secondario (situato sulla scatola del cambio) e allentarla.
- Pompaggio del pedale: Mentre la valvola è aperta, un assistente deve premere lentamente il pedale della frizione fino in fondo.
- Chiusura della valvola di spurgo: Prima che il pedale raggiunga il fondo, chiudere la valvola di spurgo.
- Rilascio del pedale: L'assistente rilascia lentamente il pedale della frizione.
- Ripetizione: Ripetere i passaggi 3-5 più volte, rabboccando il serbatoio del liquido frizione ogni volta che il livello scende, fino a quando non fuoriescono più bolle d'aria dalla valvola di spurgo.
Uno spurgo non corretto può lasciare aria nel sistema, causando i sintomi di un pedale "gommoso" e uno stacco della frizione irregolare.
Compatibilità dei Ricambi
Un aspetto cruciale nell'acquisto di ricambi per Land Rover, come per qualsiasi altro veicolo, è la verifica della compatibilità. Le informazioni sulla compatibilità dei ricambi fornite dai rivenditori sono spesso limitate. Alcuni rivenditori, ad esempio, si limitano a verificare la compatibilità dei ricambi solo per le vetture del gruppo FCA (Fiat, Alfa Romeo, Lancia, Jeep, Chrysler, Dodge e RAM successive alla fusione con Fiat, indicativamente dal 2003 in avanti).
Per i veicoli di altri marchi, come Land Rover, è essenziale fornire il codice originale del ricambio desiderato per garantire la corretta corrispondenza. L'acquisto di un cilindro maestro non compatibile può portare a malfunzionamenti, usura prematura o impossibilità di installazione.
Considerazioni sul Pagamento e sulla Disponibilità dei Prodotti
Quando si effettua un acquisto, specialmente con metodi di pagamento come il bonifico bancario, è prassi comune ricevere un messaggio di posta elettronica con tutte le istruzioni necessarie per completare il pagamento.
Inoltre, i rivenditori si riservano il diritto di accettare o meno gli ordini effettuati, e la disponibilità dei prodotti è garantita solo fino all'esaurimento delle scorte. Se un articolo ordinato non fosse più reperibile, il rivenditore ha la facoltà di annullare la richiesta e riaccreditare gli importi eventualmente già versati dal cliente. Questo sottolinea l'importanza di verificare la disponibilità del ricambio prima di procedere all'acquisto.
La scelta del cilindro maestro della frizione corretto e la sua corretta installazione sono fondamentali per mantenere la sicurezza e l'efficienza del sistema di trasmissione del vostro Land Rover. In caso di dubbi o incertezze, è sempre consigliabile rivolgersi a un meccanico qualificato o a un centro assistenza specializzato.
