Cilindri Pneumatici a Doppio Effetto: Guida Completa al Funzionamento e alle Applicazioni

Il cilindro pneumatico rappresenta una soluzione fondamentale e versatile nell'ambito dell'automazione industriale, offrendo un metodo efficiente per generare forza e produrre movimenti lineari e rotatori precisi. Questi dispositivi, noti anche come attuatori pneumatici, sono impiegati per fornire movimento e forza a sistemi, macchine e processi automatizzati, trovando applicazione in un'ampia gamma di settori, incluse le applicazioni industriali più esigenti, come quelle che operano in ambienti a temperature estreme.

Il principio di funzionamento di base di un cilindro pneumatico risiede nell'utilizzo dell'aria compressa. Quando l'aria compressa viene forzata all'interno del cilindro, essa agisce su un pistone alloggiato al suo interno, inducendone il movimento. In un circuito pneumatico semplificato, un cilindro a semplice effetto può essere azionato, ad esempio, da un pulsante: premendo quest'ultimo, l'aria sposta lo stelo del pistone verso l'esterno. I sistemi pneumatici, in generale, impiegano l'aria compressa per creare applicazioni di potenza e movimento meccanico, sia rotatorio che lineare, che sono alla base del funzionamento di numerosi macchinari.

Funzionamento e Principi Fondamentali dei Cilindri Pneumatici

Un cilindro pneumatico a semplice effetto è caratterizzato dalla presenza di una singola porta attraverso cui l'aria entra, spingendo il pistone in una sola direzione. Al contrario, un cilindro pneumatico a doppio effetto dispone di due porte, le quali consentono di applicare pressione in entrambe le direzioni. La prima porta permette all'aria di entrare e spingere il pistone in estensione, mentre la seconda porta permette all'aria di entrare per ritrarre il pistone. Questo meccanismo di azione e reazione bidirezionale rende i cilindri a doppio effetto particolarmente adatti a compiti che richiedono un controllo di movimento preciso e affidabile.

Il controllo preciso e affidabile del movimento è un requisito cruciale in svariati settori industriali, in particolare nell'automazione, nella robotica e nei processi di produzione. Una sfida comune si verifica quando le apparecchiature non riescono a fornire movimenti coerenti e controllati, con conseguente inefficienza e aumento dei tempi di fermo macchina. I cilindri pneumatici a doppio effetto offrono una soluzione pratica a questo problema, garantendo controllo e forza bidirezionali. Questi dispositivi pneumatici funzionano applicando pressione dell'aria a entrambe le estremità di un pistone, permettendo movimenti fluidi ed efficienti in entrambe le direzioni. Questa capacità li rende ideali per attività che richiedono movimenti ripetitivi o precisi, migliorando l'efficienza operativa e riducendo la necessità di manutenzione frequente.

Cilindri a Semplice Effetto: Principi di Base e Applicazioni

Il cilindro pneumatico a semplice effetto (SAC) opera secondo il principio fondamentale del "push-pull", dove l'aria compressa fornisce una forza unidirezionale. Il suo funzionamento tecnico si articola in fasi precise:

1. Fase di Ammissione dell'Aria: L'aria compressa entra attraverso una singola porta di ingresso, tipicamente situata all'estremità del tappo posteriore. Questa immissione crea una differenza di pressione tra le due superfici del pistone (P₁ > P₂). La forza generata è calcolata come F = P × A, dove A rappresenta l'area del pistone.
2. Movimento del Pistone: La pressione dell'aria deve superare diversi ostacoli per muovere il pistone: l'attrito statico (forza di distacco), la resistenza del carico esterno e, se presente, il precarico della molla interna. Lo stelo del pistone si estende a una velocità determinata dal rapporto tra la portata d'aria (Q) e l'area del pistone (A), secondo la formula v = Q/A.
3. Meccanismo di Ritorno: Il ritorno del pistone alla posizione originale avviene tramite diversi meccanismi:
   • Ritorno a Molla: È il sistema più comune, con molle coniche o elicoidali. La rigidità della molla (k) determina la forza di ritorno (F = k × x). Questa forza è solitamente compresa tra il 10% e il 30% della forza di estensione.
   • Ritorno per Gravità: Utilizzato negli orientamenti verticali, dove il peso del carico o dello stelo stesso facilita il ritorno.
   • Forza Esterna: Meccanismi ausiliari impiegati in configurazioni speciali.

Un esempio pratico di applicazione del SAC si trova in un sistema di espulsione di scatole su una linea di confezionamento. In una linea che opera a 60 cicli al minuto, un SAC con un alesaggio di 50 mm e una pressione di 6 bar può fornire una forza di circa 118 N. La ritrazione, gestita dalla molla, può avvenire in circa 0.3 secondi. Questi cilindri offrono un notevole risparmio d'aria, stimato in circa 2.1 m³/ora rispetto a un equivalente a doppio effetto.

Cilindri a Doppio Effetto: Potenza e Controllo Bidirezionale

Il cilindro pneumatico a doppio effetto, anche definito cilindro a doppia asta, è un dispositivo pneumatico progettato per generare forza sia nei movimenti di estensione che di retrazione. Il suo funzionamento si basa sull'alternanza della pressione dell'aria su entrambe le estremità di un pistone, facendolo muovere avanti e indietro all'interno del cilindro. L'aria entra attraverso una porta per estendere il pistone e attraverso un'altra porta per ritrarlo, permettendo un movimento bidirezionale completo. Questa caratteristica li rende versatili e adatti per attività che richiedono forza in due direzioni distinte, come meccanismi di apertura e chiusura o cicli ripetitivi di sollevamento e abbassamento. I cilindri pneumatici a doppio effetto sono estremamente comuni nell'automazione industriale e in altre applicazioni in cui è indispensabile un movimento preciso e controllato.

Configurazione della Porta: La configurazione standard ISO 15552 prevede due porte: la Porta A (posteriore) per la corsa di estensione e la Porta B (anteriore) per la corsa di retrazione.

Dinamica della Forza: La forza di estensione è calcolata come F_extend = P × A_piston. La forza di retrazione, invece, è data da F_retract = P × (A_piston - A_rod), dove A_rod è l'area dello stelo. L'area tipica dello stelo rappresenta circa il 20-30% dell'area del pistone. Ad esempio, per un cilindro con alesaggio da 80 mm (area 50.27 cm²) e stelo da 25 mm, la forza di estensione a 6 bar è di 301.6 N, mentre la forza di retrazione è di 264.8 N, risultando circa il 12.2% inferiore.

Funzionalità di Controllo Avanzate: I cilindri a doppio effetto offrono funzionalità avanzate:

• Arresto in Posizione Intermedia: È possibile ottenere arresti precisi in punti intermedi della corsa utilizzando valvole a 5/2 vie con centro chiuso, valvole di ritegno pilotate o sensori di feedback di posizione.
• Tecnologia di Ammortizzazione: I cuscini pneumatici regolabili decelerano il pistone negli ultimi 5-15 mm della corsa, riducendo le forze d'impatto fino al 40-60%. Ciò contribuisce notevolmente a prolungare la vita utile del cilindro e dei componenti collegati.

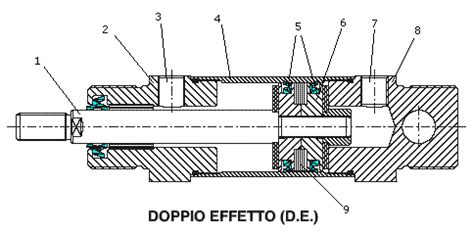

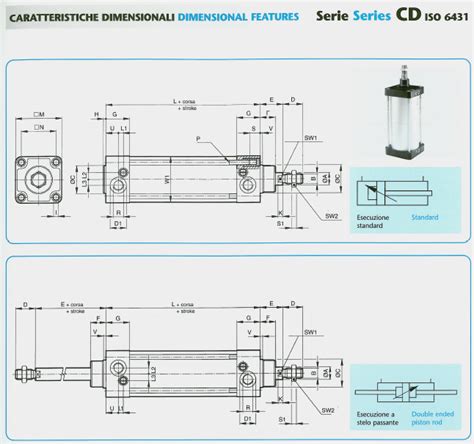

Componenti Chiave di un Cilindro Pneumatico a Doppio Effetto

Indipendentemente dal fatto che si tratti di un cilindro a semplice o doppio effetto, la loro struttura fondamentale è composta da parti interconnesse che lavorano in sinergia per convertire l'energia dell'aria compressa in forza meccanica.

• Pistone: Il pistone è la parte mobile centrale all'interno del cilindro pneumatico. Il suo ruolo è quello di convertire l'energia dell'aria compressa in forza meccanica. Il pistone divide la camera interna del cilindro in due sezioni, ciascuna collegata a una porta. L'aria compressa viene applicata alternativamente su entrambi i lati del pistone, inducendone il movimento avanti e indietro. Questo movimento lineare è ciò che genera la forza richiesta per le varie attività industriali.
• Canna del Cilindro (o Cilindro): La canna del cilindro è il corpo principale che ospita il pistone e ne guida il movimento all'interno di uno spazio definito. Essa fornisce una superficie interna sigillata e liscia, essenziale per lo spostamento fluido del pistone. La canna deve essere sufficientemente robusta da sopportare la pressione dell'aria compressa, minimizzando al contempo l'attrito durante il movimento del pistone. La qualità della canna ha un impatto diretto sulla durata e sulle prestazioni complessive del cilindro pneumatico. I materiali utilizzabili per la costruzione della camicia devono essere non magnetici, quali alluminio, ottone, acciaio inossidabile, ecc.
• Tappi Cilindro (o Testate): I tappi si trovano alle estremità della canna del cilindro e racchiudono lo spazio interno. Questi tappi sono dotati delle porte necessarie per l'ingresso e l'uscita dell'aria compressa. Essi sigillano le estremità della canna, garantendo che la pressione dell'aria sia mantenuta all'interno del cilindro. I tappi possono incorporare sistemi di ammortizzazione per assorbire l'impatto quando il pistone raggiunge la fine della sua corsa, proteggendo i componenti interni.
• Asta del Pistone (o Stelo): L'asta è fissata al pistone e si estende attraverso uno dei tappi del cilindro. Il suo scopo è trasferire il moto lineare generato all'interno del cilindro all'esterno, collegandosi al carico da movimentare. L'asta è solitamente realizzata in acciaio temprato per garantire resistenza all'usura e alla corrosione, assicurando una lunga durata. Il movimento dell'asta deve essere preciso e stabile per ottenere il controllo di movimento desiderato.
• Guarnizioni: Le guarnizioni sono componenti critici utilizzati in tutto il cilindro per prevenire perdite d'aria e assicurare il movimento regolare dei componenti interni. Sono posizionate attorno al pistone, allo stelo e ai tappi del cilindro per mantenere la pressione necessaria al funzionamento. Aiutano anche a ridurre l'attrito tra le parti in movimento, migliorando l'efficienza e la durata del cilindro. Guarnizioni di alta qualità sono essenziali per mantenere prestazioni costanti e ridurre il rischio di guasti.

Per quanto riguarda i cilindri senza stelo, la struttura è differente. Questi cilindri non presentano uno stelo che si estende da un'estremità. Invece, il cilindro racchiude un meccanismo interno che sposta il carico lungo il corpo cilindrico. Questa progettazione permette di ottenere corse maggiori in spazi ridotti, dove uno stelo tradizionale sarebbe eccessivamente lungo. I cilindri senza stelo utilizzano spesso materiali di tenuta di prima qualità e lavorazioni di precisione per garantire un funzionamento affidabile per milioni di cicli. La tenuta, in questo tipo di cilindro, non è mai perfetta. Particolari sistemi di guida ricavati sul carrello e sul pistone, divaricando due lamine, permettono la connessione meccanica tra pistone e cursore. Al contrario dei cilindri con stelo, le forze espresse dal cilindro nelle due direzioni sono identiche, poiché non esiste alcuna differenza di sezione sui due lati del pistone dato che lo stelo non è presente.

Tipologie di Cilindri Pneumatici a Doppio Effetto

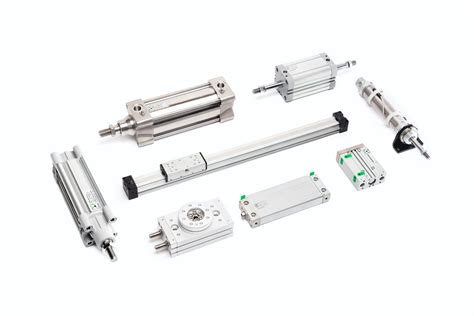

Esistono diverse varianti di cilindri pneumatici a doppio effetto, ciascuna progettata per soddisfare specifiche esigenze applicative e vincoli di spazio.

• Cilindri Standard a Doppia Azione: Sono i cilindri pneumatici più comunemente impiegati nelle applicazioni industriali. Hanno un design semplice dove l'aria compressa viene applicata su entrambi i lati di un pistone per generare forza in entrambe le direzioni. Questi cilindri sono altamente versatili e disponibili in varie dimensioni, rendendoli adatti per applicazioni di produzione, imballaggio e assemblaggio. Offrono prestazioni costanti e controllo del movimento affidabile, potendo gestire carichi variabili a seconda delle dimensioni dell'alesaggio e della lunghezza della corsa.
• Cilindri Senza Stelo: Come accennato, differiscono dai cilindri standard per l'assenza di uno stelo del pistone esterno. Il cilindro contiene un meccanismo interno che muove il carico lungo il corpo. Questa progettazione consente corse maggiori in spazi ristretti. I cilindri senza stelo sono spesso utilizzati nei processi di automazione dove il risparmio di spazio e il movimento lineare preciso sono fondamentali, come nei sistemi di trasporto o nella movimentazione dei materiali. Particolare attenzione nella progettazione di sistemi con cilindri senza stelo deve essere posta alle energie cinetiche generate, poiché si possono raggiungere notevoli velocità di traslazione (2-3 m/sec) e corse decisamente lunghe (anche 6 metri). Inoltre, il carico può essere posizionato con il proprio baricentro al di fuori del centro di gravità del carrello, generando momenti flettenti.
• Cilindri Compatti: Progettati per applicazioni in cui lo spazio è limitato, questi cilindri presentano una lunghezza complessiva inferiore rispetto ai modelli standard, pur fornendo una forza significativa grazie al loro design efficiente. Sono comuni nei settori della produzione automobilistica e del confezionamento, dove le dimensioni dei macchinari devono essere ridotte al minimo senza compromettere la funzionalità. I cilindri compatti sono apprezzati per la loro capacità di adattarsi a spazi ristretti, offrendo al contempo un controllo del movimento efficace. Questi attuatori sono più corti del 30-50% rispetto ai cilindri standard, con corpi in lega di alluminio leggera che si adattano a spazi ristretti, offrendo elevata densità di forza e opzioni di montaggio flessibili.
• Cilindri Telescopici: Composti da stadi o manicotti multipli che si estendono in sequenza, permettono corse più lunghe di quelle possibili con un cilindro a stadio singolo. Questi cilindri sono utili in applicazioni che richiedono una corsa estesa, ma dove i vincoli di spazio limitano la lunghezza retratta del cilindro. I cilindri telescopici sono spesso utilizzati in attrezzature pesanti come gru e sollevatori, dove lo spazio è limitato ma è necessaria un'ampia portata.

Cilindri a Doppio Effetto vs. Cilindri a Semplice Effetto

La scelta tra un cilindro a semplice effetto e uno a doppio effetto è fondamentale e dipende dalle specifiche esigenze applicative.

Nell'analisi delle prestazioni critiche, il cilindro a doppio effetto eccelle in coerenza della forza (±3% di varianza contro ±25% per il semplice effetto), gamma di velocità (0.05-2.5 m/s regolabile contro 0.1-0.5 m/s fisso), risposta dinamica (10-50 ms contro 100-300 ms) e precisione di posizionamento (±0.1 mm con sensori contro ±2 mm tipico). Tuttavia, i cilindri a semplice effetto sono generalmente più efficienti dal punto di vista energetico, consumando il 30-50% di aria in meno. Per applicazioni che richiedono una forza superiore a circa 200 N, una velocità di ciclo superiore a 60 cpm, un controllo di posizione preciso (±0.1 mm) o una risposta dinamica elevata, il cilindro a doppio effetto è la scelta preferenziale.

Applicazioni dei Cilindri Pneumatici a Doppio Effetto

La versatilità e le prestazioni dei cilindri pneumatici a doppio effetto li rendono componenti essenziali in un'ampia gamma di settori industriali.

• Produzione: Sono ampiamente utilizzati nella produzione perché generano una forza costante in entrambe le direzioni. Sono essenziali nel controllo dei macchinari per attività quali pressatura, serraggio e posizionamento dei componenti durante l'assemblaggio. La loro affidabilità e il movimento preciso li rendono ideali per le linee di produzione automatizzate.
• Imballaggio: Nel settore dell'imballaggio, i cilindri a doppio effetto sono indispensabili per gestire attività ripetitive come la sigillatura, il taglio e lo spostamento dei prodotti. Controllano il movimento delle attrezzature di imballaggio, garantendo che i prodotti siano confezionati e sigillati in modo uniforme e preciso. La loro forza bidirezionale è particolarmente utile in ambienti di imballaggio frenetici.
• Automazione: I sistemi di automazione si affidano ampiamente ai cilindri a doppio effetto per eseguire con precisione compiti complessi e ripetitivi. Controllano nastri trasportatori, smistano prodotti o posizionano materiali nelle linee di assemblaggio automatizzate. La capacità di questi cilindri di fornire un movimento fluido e continuo è fondamentale per migliorare l'efficienza dei sistemi automatizzati.
• Robotica: I cilindri pneumatici a doppio effetto sono comunemente impiegati nella robotica per muovere i bracci, afferrare utensili o regolare le posizioni durante il funzionamento. La loro capacità di estendersi e ritrarsi con precisione consente ai robot di eseguire compiti come saldatura, verniciatura e movimentazione di materiali in vari settori. Ciò contribuisce ad aumentare la produttività e la precisione nelle operazioni robotiche.
• Carrelli Elevatori e Attrezzature per la Movimentazione: Sono ideali per sollevare, spostare e posizionare carichi pesanti in magazzini e nell'ambito della logistica. Questi cilindri azionano sollevatori, trasportatori e altre attrezzature utilizzate per il trasporto di materiali. La loro capacità di controllare il movimento in due direzioni aiuta a migliorare l'efficienza nello spostamento delle merci attraverso i sistemi di stoccaggio e distribuzione.
• Industria Automobilistica: Nel settore automobilistico, i cilindri a doppio effetto sono impiegati per saldatura, assemblaggio e verniciatura di parti di automobili. Assicurano un funzionamento fluido e preciso nelle linee di produzione dove è necessaria una forza costante per assemblare accuratamente i componenti del veicolo.
• Dispositivi Medici e Scientifici: I cilindri a doppio effetto trovano impiego anche in dispositivi medici che richiedono un movimento controllato, come letti per pazienti o sollevatori. Forniscono un controllo del movimento fluido e stabile, garantendo il funzionamento sicuro e affidabile delle apparecchiature utilizzate in ambito sanitario. Per apparecchiature mediche e di precisione, i cilindri pneumatici devono soddisfare rigorosi standard di controllo delle infezioni, compatibilità dei materiali e precisione. Attuatori pneumatici forniscono movimenti precisi per robot chirurgici e dispositivi di laboratorio. Sono necessari materiali resistenti alla corrosione e biocompatibili, come l'acciaio inossidabile o materie plastiche speciali.
• Agricoltura: Nei macchinari agricoli, i cilindri pneumatici a doppio effetto controllano funzioni come la regolazione degli aratri, l'azionamento delle mietitrici o la gestione dei sistemi di irrigazione. Questi cilindri supportano il funzionamento preciso ed efficiente delle attrezzature agricole, migliorando la produttività e riducendo il lavoro manuale.

Un esempio concreto di applicazione avanzata si verifica nell'ambito delle pistole per saldatura automobilistica, dove un cilindro DAS (Doppio Effetto Standard) da 63 mm, dotato di sensore magnetico, può fornire una ripetibilità di 0.05 mm, essenziale per la saldatura a punti. Il tempo di ciclo può essere di 2.5 secondi, con estensione di 1.2 s, sosta di 0.5 s e retrazione di 0.8 s.

Vantaggi dei Cilindri Pneumatici a Doppio Effetto

L'adozione di cilindri pneumatici a doppio effetto offre numerosi vantaggi che ne giustificano l'ampio utilizzo nei sistemi automatizzati moderni:

• Controllo Bidirezionale e Forza: Forniscono controllo e forza in entrambe le direzioni. Questa capacità bidirezionale consente una gamma di movimento più versatile, rendendoli ideali per attività che richiedono azioni avanti e indietro, come sollevamento e abbassamento o apertura e chiusura.
• Maggiore Efficienza: Utilizzano aria compressa per azionare il movimento in entrambe le direzioni, eliminando la necessità di molle esterne o altri meccanismi di ritorno complessi. Ciò si traduce in una maggiore efficienza nell'uso dell'energia, garantendo un funzionamento fluido senza inutili perdite di potenza.
• Forza di Uscita Costante: Offrono una forza di uscita costante lungo tutta la corsa, poiché la pressione dell'aria può essere applicata uniformemente su entrambi i lati del pistone. Ciò garantisce prestazioni affidabili, fondamentale per applicazioni di precisione e uniformità.
• Capacità di Corsa Più Lunga: L'assenza di una molla di ritorno intrusiva (come nei cilindri a semplice effetto) permette corse più lunghe. Questo rende i cilindri a doppio effetto adatti per applicazioni che richiedono un'estensione significativa senza compromettere la forza o il controllo.
• Versatilità Applicativa: Sono adattabili a svariate applicazioni industriali, dall'automazione e dalla robotica al confezionamento e alla produzione. La loro capacità di gestire diverse attività li rende componenti versatili in varie configurazioni di macchinari.
• Durata: Sono progettati per durare, poiché distribuiscono l'usura in modo più uniforme grazie al loro funzionamento bidirezionale. Ciò estende la loro vita operativa, riducendo la necessità di manutenzioni e sostituzioni frequenti.
• Automazione Avanzata: Aumentano la produttività nei sistemi automatizzati, offrendo movimenti precisi e ripetibili. La loro capacità di funzionare fluidamente con i sistemi di controllo dell'automazione li rende essenziali nei settori incentrati su operazioni ripetitive ad alta velocità.

Considerazioni per la Selezione e l'Ottimizzazione

La scelta del cilindro pneumatico giusto per un'applicazione specifica richiede un'attenta pianificazione e valutazione di diversi fattori. È fondamentale che le specifiche del cilindro siano perfettamente adatte alle esigenze operative.

1. Calcolo della Forza e della Corsa: Prima di selezionare un attuatore, è necessario iniziare considerando le funzioni che il cilindro dovrà svolgere. Bisogna valutare il carico che dovrà spostare e la distanza che dovrà percorrere (corsa). Per il calcolo della forza, è importante considerare il carico statico e dinamico, oltre agli attriti interni. Un suggerimento esperto è quello di aggiungere sempre un margine di sicurezza al calcolo della forza per garantire prestazioni affidabili e prevenire guasti prematuri. Per un cilindro a doppio effetto, questo vale sia per la corsa in uscita che per la corsa in entrata.
2. Spazio Disponibile: È imperativo misurare accuratamente lo spazio disponibile per l'installazione del cilindro. Questo fattore è particolarmente critico per la scelta tra cilindri standard, compatti o telescopici.
3. Ambiente Operativo: I materiali e la costruzione di un cilindro pneumatico influenzano direttamente la sua durata e la sua vita utile. È opportuno ricercare caratteristiche adatte al proprio ambiente di lavoro. Ad esempio, se il cilindro verrà utilizzato in un ambiente corrosivo, polveroso o ad alta temperatura, si dovrebbero preferire cilindri con rivestimenti speciali, steli in acciaio inossidabile o soffietti protettivi. Grazie agli sviluppi nella resistenza alla corrosione, i cilindri pneumatici e gli attuatori possono essere utilizzati anche in condizioni di temperature estreme.
4. Requisiti di Pressione e Portata: È necessario considerare attentamente la pressione di esercizio disponibile e la portata d'aria, nonché le richieste dell'attuatore pneumatico o del cilindro in termini di forza e velocità.
5. Efficienza Energetica e Costi: Sebbene i cilindri a doppio effetto offrano maggiore controllo e flessibilità, tendono a consumare più aria rispetto ai cilindri a semplice effetto. L'analisi dei costi del ciclo di vita, considerando energia, manutenzione e sostituzione dei componenti, può rivelare che un investimento iniziale maggiore in un sistema più efficiente può portare a risparmi significativi nel lungo termine. Strategie come i circuiti rigenerativi o il funzionamento a pressione differenziale possono ridurre drasticamente il consumo d'aria, migliorando l'efficienza energetica complessiva.
6. Manutenzione: La manutenzione regolare è essenziale per prolungare la durata dei cilindri pneumatici e prevenire costose riparazioni e tempi di inattività. Semplici accorgimenti come la pianificazione dei controlli di manutenzione, la tenuta di un registro delle operazioni, il monitoraggio della qualità dell'aria con filtri appropriati, la lubrificazione delle parti mobili e la pulizia del cilindro e dell'area di lavoro, sono fondamentali. È importante ispezionare il cilindro per individuare eventuali perdite, pulirlo e sostituire le guarnizioni e le parti usurate prima che si rompano.

Ottimizzazione delle Prestazioni e Efficienza Energetica

L'ottimizzazione delle prestazioni dei cilindri pneumatici, in particolare quelli a doppio effetto, implica spesso una profonda comprensione della loro efficienza energetica e delle tecniche per migliorarla.

• Meccanica del Consumo d'Aria: Il consumo d'aria di un cylindro pneumatico è influenzato da fattori come il volume del cilindro, la pressione di esercizio e la frequenza dei cicli. Per i cilindri a doppio effetto, il volume totale d'aria consumato per ciclo è la somma del volume di estensione e del volume di retrazione.
• Tecniche di Ottimizzazione:
  • Funzionamento a Pressione Differenziale: Applicare una pressione maggiore sul lato di estensione e una pressione inferiore sul lato di retrazione può ridurre significativamente il consumo d'aria, tipicamente del 18-22%.
  • Circuiti Rigenerativi: Questi circuiti riutilizzano l'aria in espansione dal lato di estensione per facilitare la retrazione, consentendo risparmi d'aria tipici del 25-40%.
  • Tecnologia di Sequenziamento della Pressione (Funzionamento a Due Pressioni): Utilizzare una pressione elevata all'inizio della corsa per superare l'inerzia e una pressione inferiore a regime riduce il consumo energetico del 30-45%.
  • Ottimizzazione a Doppia Corsa: Combinare una corsa breve ad alta velocità (con modalità di risparmio aria) con una corsa lunga solo quando necessaria può ridurre i consumi del 15-25%.
  • Sistemi di Controllo Intelligenti: L'impiego di sensori di pressione ad alta precisione, valvole ad alta velocità e algoritmi di apprendimento automatico può portare a consumi inferiori del 12-18% rispetto ai sistemi standard, mantenendo le prestazioni entro tolleranze ristrette.

Considerazioni su Forza, Velocità e Posizionamento

• Analisi della Forza di Uscita: La forza effettiva di un cilindro a semplice effetto deve tenere conto non solo della pressione dell'aria e dell'area del pistone, ma anche dell'attrito, della forza della molla e dell'accelerazione. La degradazione della forza della molla nel tempo e gli effetti della temperatura richiedono un'attenta stima. Nei cilindri a doppio effetto, la forza di retrazione è inferiore a quella di estensione a causa dell'area dello stelo. Metodi come la tecnica della pressione differenziale o l'uso di valvole di controllo avanzate possono migliorare la forza di retrazione.
• Ingegneria della Velocità: Il controllo della velocità è cruciale. Tecniche come il controllo del flusso in uscita (meter-out) offrono un rapporto di riduzione della velocità più elevato rispetto al controllo in entrata. Per applicazioni ad alta velocità (cicli > 100/min), l'adozione di un'accelerazione a curva a S, ottenuta tramite valvole proporzionali o controller programmabili, riduce le forze inerziali di picco del 40%. L'impatto del design dell'ammortizzazione è significativo: i cuscini regolabili consentono di posizionare il fine corsa entro ±0.5 mm.
• Precisione di Posizionamento: Mentre i cilindri a semplice effetto sono tipicamente precisi entro ±2 mm, i cilindri a doppio effetto, abbinati a sensori, possono raggiungere precisioni di ±0.1 mm. Per applicazioni che richiedono una precisione di posizionamento a metà corsa, sono necessarie servovalvole, mentre solo per la posizione finale i cilindri a semplice effetto con arresti meccanici possono essere sufficienti.

Cilindri Pneumatici in Ambienti Pericolosi

È possibile utilizzare cilindri pneumatici in aree pericolose, come impianti chimici, raffinerie di petrolio o luoghi con gas o polveri esplosive, a condizione che vengano rispettate scrupolosamente le norme di sicurezza. I cilindri pneumatici offrono dispositivi di sicurezza come valvole di sicurezza, valvole di ritegno ed elettrovalvole. È possibile installare freni o blocchi meccanici per arresti rapidi ed elevate forze di tenuta. L'utilizzo di valvole di sicurezza conformi agli standard di settore e l'installazione di protezioni attorno alle parti mobili sono pratiche indispensabili.

Scelta del Cilindro Adatto: Un Quadro Decisionale

La selezione del cilindro pneumatico più adatto a un progetto inizia con una chiara comprensione dei requisiti di movimento, forza e ciclo dell'applicazione. Bisogna determinare se l'operazione necessita di una semplice funzione di estensione e ritorno (ideale per cilindri a semplice effetto) o di una forza bidirezionale bilanciata (che richiede un cilindro a doppio effetto).

• Forza Dominante: Se la forza richiesta è significativamente maggiore rispetto alla forza di ritorno della molla, un cilindro a doppio effetto è la scelta obbligata. Per carichi pesanti intermittenti, un SAC con molle di assistenza potrebbe essere considerato.
• Sistemi Critici per la Velocità: Per cicli superiori a 100 al minuto, i cilindri a doppio effetto dotati di valvole di scarico rapido sono essenziali. Per cicli inferiori a 30 al minuto, un SAC con ritorno per gravità può essere adeguato.
• Requisiti di Precisione: Le esigenze di posizionamento a metà corsa richiedono cilindri a doppio effetto abbinati a servovalvole, mentre la sola posizione finale può essere gestita da cilindri a semplice effetto con opportuni arresti meccanici.

In sintesi, i cilindri pneumatici a doppio effetto sono il cuore pulsante di molti moderni sistemi di automazione industriale. La loro capacità di fornire movimento controllato e forza in entrambe le direzioni li rende componenti insostituibili in settori che vanno dalla produzione all'automotive, dalla robotica ai dispositivi medici. Una scelta ponderata, basata su un'analisi approfondita delle specifiche applicative e delle caratteristiche tecniche dei vari tipi di cilindri, garantisce l'ottimizzazione delle prestazioni, l'efficienza operativa e la longevità dei sistemi automatizzati.
