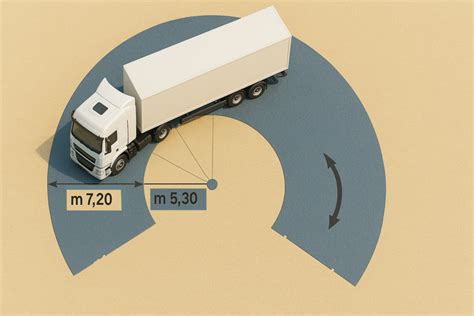

Il sensore dell'angolo di sterzata, noto anche come Steering Angle Sensor (SAS), è un elemento di fondamentale importanza nei moderni sistemi di gestione del veicolo, in particolare per quanto riguarda la sicurezza attiva. La sua funzione primaria è quella di rilevare con estrema precisione l'angolo con cui il conducente ruota il volante, fornendo questo dato cruciale alle centraline elettroniche per garantire il controllo ottimale e la stabilità del mezzo.
Funzionamento e Ruolo nel Sistema di Stabilità
Il sensore dell'angolo di sterzata opera in stretta sinergia con altri componenti vitali del veicolo, come il sistema di controllo elettronico della stabilità (ESC), l'accelerometro e i sensori di velocità delle ruote. L'obiettivo comune è monitorare costantemente l'assetto dinamico del veicolo. Quando il conducente sterza, un sensore di coppia, generalmente integrato nel piantone dello sterzo, rileva l'angolo di rotazione del piantone stesso. Queste informazioni vengono poi trasmesse alla centralina ABS (Anti-lock Braking System), che le elabora per mantenere il controllo della sterzata e la stabilità del veicolo.
In caso di deviazioni dalla traiettoria desiderata, come durante una curva o una manovra evasiva, il sistema ESC interviene attivamente. Utilizzando i dati del sensore dell'angolo di sterzata, insieme a quelli provenienti dagli altri sensori, l'ESC può attivare i freni su singole ruote o modulare la potenza del motore per aiutare il conducente a mantenere il controllo e prevenire sbandamenti o perdita di aderenza.
ESP Bosch - Come funziona
Tipologie di Sensori dell'Angolo di Sterzata
Storicamente, i sensori dell'angolo di sterzata si basavano su tecnologie diverse. I sensori analogici emettono un segnale di tensione variabile, tipicamente tra 0 e 5 volt, in risposta alla rotazione della ruota. La variazione di questa tensione permette di determinare sia l'angolo di sterzata che la velocità di rotazione. Questi sensori spesso impiegavano potenziometri meccanici, che, sebbene efficaci, erano soggetti a usura a causa dei contatti d'attrito.
Con l'avanzare della tecnologia, si sono diffusi i sensori digitali. In queste unità, un LED può essere utilizzato per misurare l'angolo e la velocità di sterzata, rilevando lo scostamento tra la posizione dello sterzo e la direzione di marcia effettiva del veicolo.
Più recentemente, la tecnologia di misura a induzione ha guadagnato terreno, offrendo un funzionamento senza attrito e quindi una maggiore durata e affidabilità. La tecnologia CIPOS® (Contact Less Inductive Position Sensor) di HELLA è un esempio di questa innovazione, misurando l'angolo in modo induttivo e senza contatto, garantendo elevata precisione per tutta la vita utile del sensore. Questi sensori sono notevolmente insensibili ai campi magnetici, rendendoli ideali per l'uso in veicoli elettrici.
In alcuni casi, i sensori dell'angolo di sterzata sono integrati direttamente nel modulo di controllo del servosterzo elettromeccanico. Questa integrazione richiede sensori di dimensioni ridotte ma con un'elevata resistenza e affidabilità, capaci di fornire misurazioni rapide e precise in tutte le condizioni operative, con un adeguato grado di compatibilità elettromagnetica (EMC).
Interazione con il Servosterzo Elettrico
Il sensore dell'angolo di sterzata gioca un ruolo cruciale anche nell'asservimento dello sterzo. In sinergia con il servosterzo elettrico (EPS), il sensore rileva l'intensità e l'angolo della sterzata. Sulla base di questi dati, il sistema attiva un motore elettrico per ridurre lo sforzo necessario al conducente per girare il volante. Questo non solo migliora il comfort di guida, ma permette anche di implementare funzioni avanzate come la modalità "City" per alleggerire ulteriormente lo sterzo durante le manovre a bassa velocità.
Posizionamento e Manutenzione

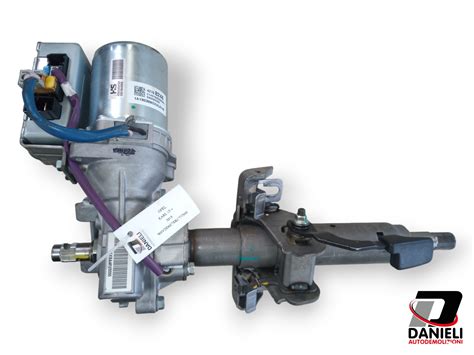

Generalmente, il sensore dell'angolo di sterzata si trova all'interno del piantone dello sterzo, posizionato sul retro dello sterzo stesso. In rari casi, alcuni costruttori potrebbero optare per un posizionamento vicino alla scatola dello sterzo. Sebbene progettati per durare per l'intera vita utile del veicolo, questi sensori possono malfunzionare. In caso di guasto, è essenziale la sostituzione da parte di un autoriparatore professionista, utilizzando un ricambio aftermarket adeguato.
Sintomi di Malfunzionamento e Calibrazione
I sintomi di un sensore dell'angolo di sterzata difettoso possono manifestarsi in diversi modi. Tra i più comuni vi sono:
- Accensione della spia ESC/ESP: Un sensore non correttamente funzionante o non calibrato può portare all'accensione della spia del sistema di controllo della stabilità, spesso disabilitando temporaneamente o permanentemente la funzione.
- Comportamento anomalo dello sterzo: Il conducente potrebbe notare difficoltà nel mantenere la traiettoria desiderata, imprecisioni nelle curve o una risposta dello sterzo meno reattiva o errata.
- Intervento inaspettato dell'ESC: Il sistema potrebbe attivarsi in modo inappropriato o non intervenire quando necessario.
La calibrazione del sensore dell'angolo di sterzata è un'operazione fondamentale, soprattutto dopo interventi come l'allineamento delle ruote, la sostituzione del sensore stesso o di altri componenti dello sterzo o delle sospensioni. La mancata calibrazione porta rapidamente all'accensione della spia ESC e alla disabilitazione del sistema.

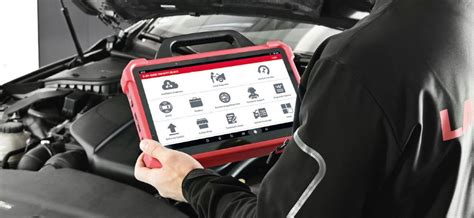

La procedura di calibrazione varia a seconda del costruttore del veicolo. In alcuni casi, può essere sufficiente una calibrazione automatica, che si attiva ruotando il volante completamente a sinistra e poi completamente a destra. In altri, è necessario utilizzare uno strumento di diagnosi per avviare e completare la procedura, seguendo le istruzioni specifiche del produttore. È generalmente consigliato eseguire la calibrazione con il veicolo a terra, per simulare le condizioni di guida reali.
Sensori Combinati e Applicazioni Avanzate
I veicoli più recenti possono essere equipaggiati con sensori combinati che rilevano non solo l'angolo di sterzata, ma anche il momento di sterzata. Quest'ultimo indica la forza (espressa in Newton-metri, Nm) necessaria per azionare il volante. L'integrazione di questi dati permette di ottimizzare il feedback del volante, rendendo la guida più sicura e confortevole, adattando la resistenza in base alla velocità del veicolo, all'intensità della sterzata e all'angolo di sterzata stesso.
Inoltre, con la crescente diffusione dei sistemi avanzati di assistenza alla guida (ADAS), la precisione e l'affidabilità del sensore dell'angolo di sterzata diventano ancora più critiche. Questo sensore interagisce direttamente con sistemi come il mantenimento di corsia, la frenata automatica d'emergenza e il cruise control adattivo. Pertanto, la sua calibrazione diventa imprescindibile per il corretto funzionamento di questi dispositivi.
Evoluzione Tecnologica e Veicoli Elettrici
L'evoluzione tecnologica ha portato alla progressiva sostituzione dei segnali analogici con messaggi digitali trasmessi tramite rete CAN (Controller Area Network). Questa centralizzazione offre numerosi vantaggi in termini di efficienza e flessibilità. Anche la tecnologia dei sensori stessi si sta evolvendo rapidamente, con lo sviluppo di microsistemi elettromeccanici integrati (MEMS) che riducono ulteriormente le dimensioni e aumentano le prestazioni.
Nei veicoli elettrici, dove l'integrazione elettronica è spinta al massimo, i sensori senza contatto basati sulla tecnologia induttiva sono particolarmente vantaggiosi. La loro insensibilità ai campi magnetici e la robustezza li rendono una scelta ideale per garantire misurazioni precise e affidabili in un ambiente operativo complesso.
Sensori Ridondanti per la Sicurezza
Per aumentare ulteriormente il livello di sicurezza, alcuni veicoli, specialmente quelli dotati di sistemi di sterzo attivi (come BMW con Active Steering), possono impiegare sensori ridondanti, ovvero due sensori quasi identici. Questi sensori lavorano in parallelo e i loro segnali vengono costantemente confrontati. Qualsiasi discrepanza significativa tra i dati dei due sensori viene immediatamente segnalata come un guasto, attivando le procedure di sicurezza appropriate. Questi sensori sono tipicamente passivi, inviando segnali solo quando richiesti dalla centralina ESP.
L'innovazione continua nel campo dei sensori dell'angolo di sterzata, dalla tecnologia induttiva senza attrito ai sistemi ridondanti, sottolinea l'importanza crescente di questo componente per la sicurezza, il comfort e le prestazioni dei veicoli moderni.
