La modernizzazione dell'impianto audio di una vettura, in particolare di una Kia Ceed, richiede una comprensione profonda delle interfacce elettriche che collegano l'unità principale (head unit) ai diffusori e alle periferiche di connettività. Spesso, la sostituzione dell'autoradio di serie, definita anche autoradio OEM (Original Equipment Manufacturer), con un modello aftermarket comporta la perdita di alcune funzionalità integrate, come le porte USB e i jack AUX-IN, che sono parte integrante dell'ecosistema multimediale della plancia.
Per superare queste limitazioni, il mercato offre soluzioni specializzate. I circuiti di ripristino permettono di mantenere la predisposizione originale USB ed AUX-IN quando l'autoradio OEM viene sostituita con un autoradio After-market. È fondamentale sottolineare che i circuiti di ripristino sono forniti con i cablaggi necessari per il collegamento, semplificando notevolmente il lavoro di installazione. Tuttavia, è importante notare che gli alloggiamenti plastici non sono forniti in quanto si sfruttano quelli presenti nelle predisposizioni originali.
Architettura dei Connettori: Lo Standard Quadlock
Nel mondo dell'automotive moderno, la gestione del segnale audio e dei dati avviene tramite connettori standardizzati, tra cui il più diffuso è il Quadlock. Questo connettore multifunzione accorpa in un unico blocco i segnali di potenza per i diffusori, l'alimentazione, il bus dati CAN-bus e le linee ausiliarie per USB e AUX.
Quando si parla di integrazione, bisogna distinguere le varianti, come il QUADLOCK MIB-PQ da 52 PIN e il QUADLOCK MIB-PQ da 28 PIN. La scelta tra queste due architetture dipende strettamente dall'allestimento elettronico del veicolo. Questi sistemi sono ampiamente utilizzati in una vasta gamma di veicoli del gruppo VAG, che condividono logiche di cablaggio simili a quelle che possiamo riscontrare in contesti di aggiornamento audio come quello della Kia Ceed.
Compatibilità e Distribuzione dei Pin
L'analisi delle specifiche tecniche mostra una vastità di modelli compatibili con queste interfacce, una prova tangibile della versatilità degli adattatori di ripristino. Ad esempio, la gestione dei flussi dati nei sistemi MIB-PQ permette un'integrazione fluida.
Nella categoria dei sistemi a 52 pin, troviamo modelli quali:
- Audi A1 (8X) dal 2010 al 2017.
- Audi A3 (8V) dal 2013 al 2021.
- Audi Q3 (8U) dal 2011 al 2019 (solo per navigatore OEM).
- Numerosi modelli SEAT come Alhambra (7N), Arona (KJ), Ateca (5FP), Ibiza (6P e KJ), Mii (AA), Leon (5F) e Toledo (NH).
- La gamma SKODA con Citigo (AA), Fabia III (5J), Karoq (NU), Kodiaq (NS), Octavia III (5E), Rapid (NH), Superb (3V) e Yeti (5L).
- Un'ampia selezione VOLKSWAGEN tra cui Amarok (2H), Arteon (3H), Beetle (16), Caddy IV (DU), Crafter II (SY/SZ), Golf VII (AU), Grand California (SY/SZ), Passat B8, Polo V (6R), Polo VI (AW), Sharan II (7N), T6/T6.1 (7HC), T-Roc (A1), Tiguan II (5N), Touran (5T) e la serie UP!.
La versione a 28 pin, pur mantenendo una compatibilità quasi speculare con i veicoli sopra elencati, si differenzia per la densità di contatti e la gestione specifica dei segnali. Questo conferma che, prima di procedere con l'installazione, è vitale verificare il numero di pin dell'autoradio OEM estratta.
Gestione dei Diffusori e Segnali Analogici

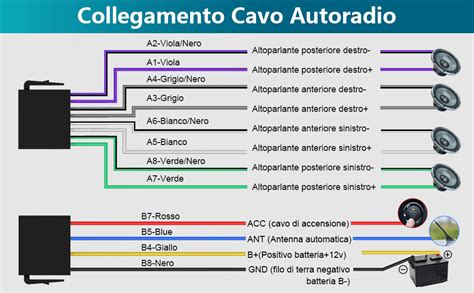

Il cablaggio dei diffusori in un impianto audio Kia Ceed, o in qualsiasi sistema moderno, non si limita alla semplice connessione di due cavi per cassa. Esistono componenti attivi e filtri di crossover che devono essere correttamente interfacciati. Quando si sostituisce l'unità OEM, il nuovo segnale deve essere amplificato correttamente e inviato ai diffusori attraverso il cablaggio originale.
L'uso di un circuito di ripristino assicura che non vi sia dispersione di segnale nel percorso dai cavi aftermarket alla porta AUX-IN originale. L'obiettivo è minimizzare la resistenza di contatto e prevenire interferenze elettromagnetiche che potrebbero degradare la qualità sonora. Le connessioni elettriche devono essere eseguite utilizzando capicorda isolati o connettori a crimpare, evitando giunzioni volanti che, con le vibrazioni del veicolo, potrebbero causare interruzioni temporanee del segnale audio.
Come installare un'autoradio. Guida passo a passo per principianti.
Considerazioni Critiche sull'Installazione
Uno degli aspetti più complessi riguarda la corretta identificazione dei pin relativi al segnale USB. Spesso, gli utenti si scontrano con l'incompatibilità dei protocolli di comunicazione tra l'autoradio di serie e quella aftermarket. L'utilizzo di circuiti di ripristino dedicati, citati in precedenza, è il metodo più sicuro per mantenere la predisposizione originale senza dover manomettere il cablaggio del cruscotto, preservando così il valore del veicolo in caso di una futura rivendita.
La logica di installazione dovrebbe seguire un principio di modularità:
- Smontaggio della cornice: Operare con leve in plastica per evitare graffi sulla plancia.
- Identificazione del connettore: Verificare se il cablaggio OEM è un 28 pin o un 52 pin.
- Inserimento del circuito di ripristino: Collegare il cablaggio fornito tra il connettore principale della vettura e la nuova autoradio.
- Verifica dei segnali: Testare la porta USB originale, l'ingresso AUX-IN e la qualità audio dei diffusori prima di procedere al fissaggio finale.
La precisione nella connessione del bus dati è ciò che permette ai comandi al volante (se supportati dall'interfaccia) di continuare a funzionare correttamente. L'integrazione corretta trasforma l'esperienza di ascolto senza stravolgere l'estetica degli interni, garantendo che l'elettronica dell'abitacolo non segnali errori di comunicazione (DTC - Diagnostic Trouble Codes).
Ottimizzazione della catena del segnale
L'impiego di componenti di qualità, che rispettino le specifiche elettriche originali del produttore, garantisce una longevità superiore all'impianto audio. Quando si analizza il cablaggio della Kia Ceed in relazione a interfacce universali, occorre tenere a mente che la sezione dei cavi per i diffusori deve essere adeguata alla potenza erogata dall'amplificatore dell'autoradio aftermarket. Un cavo sottodimensionato può causare surriscaldamenti o perdite di dinamica nelle basse frequenze.
Nell'ambito delle configurazioni audio, mantenere l'integrità del cablaggio originale non è solo una questione di estetica, ma una scelta tecnica che garantisce la protezione contro cortocircuiti accidentali. Poiché i circuiti di ripristino sono forniti con i cablaggi necessari per il collegamento, è sempre consigliabile non tentare riparazioni o saldature di fortuna sui cavi originali del veicolo. La struttura dei connettori Quadlock, nelle sue varianti MIB-PQ, è progettata per offrire un innesto sicuro e meccanicamente stabile, essenziale per un ambiente ostile come quello di un'autovettura in movimento, soggetta a variazioni di temperatura e vibrazioni meccaniche costanti.
