L'integrazione di un'autoradio aftermarket, come la Funrover o modelli simili, in una Toyota RAV4 del 2007, mantenendo la piena funzionalità dei comandi al volante originali, può presentare delle sfide specifiche. Questo articolo esplora le complessità di tale installazione, offrendo soluzioni pratiche e consigli basati su esperienze dirette.
Comprendere i Comandi al Volante della Toyota RAV4 2007
Una delle prime e più cruciali tappe nell'installazione di un'autoradio aftermarket è comprendere la natura dei comandi al volante del veicolo. I comandi al volante dei veicoli possono essere di tipo analogico o digitale. I comandi analogici funzionano tramite variazioni di resistenza su uno o più fili, mentre quelli digitali utilizzano protocolli di comunicazione più complessi, come il CAN-BUS.
Per quanto riguarda una Toyota RAV4 del 2005 (e probabilmente anche il modello 2007, che spesso condivide l'architettura elettrica), è stato riscontrato che i comandi potrebbero essere di tipo digitale. Questa informazione è fondamentale perché le interfacce di collegamento, come la Connects2 modello CTSTY001.2, spesso supportano esclusivamente comandi analogici. Un supporto tecnico ha chiarito che se i comandi del RAV sono di tipo digitale, la loro interfaccia non sarà compatibile. Questa potenziale incompatibilità è una delle principali cause di malfunzionamento.
La Sfida dell'Interfaccia di Collegamento
Molti utenti, nel tentativo di mantenere i comandi al volante, acquistano interfacce di collegamento specifiche. Ad esempio, è stata utilizzata l'interfaccia Connects2 modello CTSTY001.2 con un'autoradio Alpine CDE-193BT. Nonostante le istruzioni siano state seguite accuratamente, i comandi al volante non hanno funzionato. L'autoradio possedeva sia un'entrata jack da 3.5 mm, indicata dal produttore dell'interfaccia come canale da usare per il collegamento, sia i tre fili classici SW1, SW2 e GND. Tutte le combinazioni possibili sono state provate senza successo.
Questo problema evidenzia una lacuna comune: la compatibilità tra l'interfaccia, il veicolo e l'autoradio. Le interfacce sono progettate per "tradurre" i segnali dei comandi al volante in un formato comprensibile per l'autoradio aftermarket. Se la traduzione non è possibile a causa di una differenza fondamentale nel tipo di segnale (analogico vs. digitale), l'interfaccia diventa inefficace. Acquistare un'interfaccia "compatibile" che di fatto non funziona rappresenta uno spreco di denaro e tempo.
Soluzioni Alternative: Collegamento Diretto

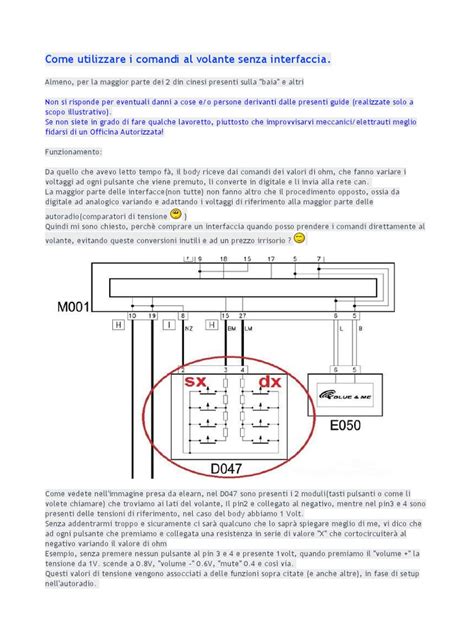

Se l'interfaccia di collegamento si rivela inefficace, un'alternativa da considerare è il collegamento diretto dei comandi al volante all'autoradio. Questa soluzione richiede una maggiore conoscenza degli schemi elettrici del veicolo e dell'autoradio, nonché una certa manualità nell'effettuare i collegamenti.
Identificazione dei Cavi dei Comandi al Volante
Il problema principale nel collegamento diretto è l'identificazione dei fili corretti dallo spinotto originale del RAV4. Le autoradio aftermarket che supportano i comandi al volante solitamente richiedono tre fili: IN1 (o SW1), IN2 (o SW2) e GND (terra). Questi fili corrispondono ai controlli di base come volume su/giù, cambio traccia e modalità.
È difficile trovare schemi elettrici specifici per i modelli meno recenti della RAV4, come quello del 2007. Spesso si trovano schemi per modelli più nuovi, che potrebbero avere cablaggi differenti. Per identificare i fili sullo spinotto originale del RAV4, potrebbe essere necessario esaminare fisicamente il connettore.
Approccio Intuitivo e Precauzioni:

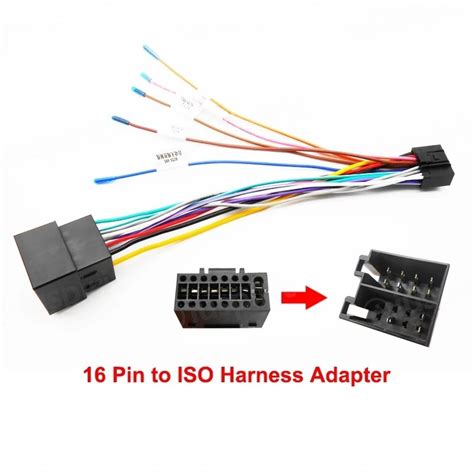

Un approccio "intuitivo" suggerito è quello di individuare i tre cavi adiacenti sia sull'originale che sull'adattatore. Senza tagliare nulla inizialmente, si potrebbero sfilare i tre cavi dal connettore maschio e provare a infilare le punte metalliche nel connettore femmina. L'idea è di far fare solo contatto per vedere se i controlli si animano. Una combinazione comune potrebbe essere mantenere il centrale con il centrale (spesso indicato come rosa e verde), e poi collegare nero con giallo o altre combinazioni.
Importanza del Tester:
Per un'identificazione più sicura e professionale, l'uso di un multimetro (tester) è indispensabile. Misurando la resistenza tra i vari pin dello spinotto mentre si premono i pulsanti sul volante, è possibile identificare i fili corretti per SW1, SW2 e GND. I comandi analogici al volante funzionano variando la resistenza. Ad esempio, un pulsante potrebbe chiudere un circuito con una resistenza specifica, un altro con una resistenza diversa, e così via.
Cos’è, come funziona e come si usa il tester o multimetro digitale? Spiegazione con esempi pratici
Esempio Pratico con Autoradio Alpine
Se si utilizza un'autoradio Alpine CDE-193BT, il manuale dello stereo contiene una pagina che mostra i collegamenti rilevanti. Questa pagina, sebbene utile, non risolve il problema dell'identificazione dei fili dallo spinotto del RAV4. L'obiettivo è collegare i fili del RAV4 ai terminali IN1, IN2 e GND dello stereo.
Un utente ha contattato direttamente la casa produttrice, scoprendo che non esiste uno spinotto adatto a quello di serie della RAV4. Ciò rafforza la necessità di soluzioni alternative come il collegamento diretto o l'adattamento dei cavi. Se l'autoradio ha i 3 fili classici SW1, SW2 e GND, il passo successivo è determinare quali fili dallo spinotto del veicolo corrispondano a queste funzioni.

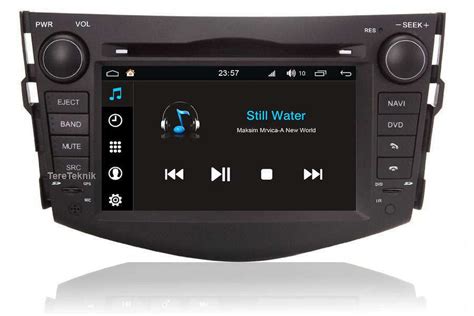

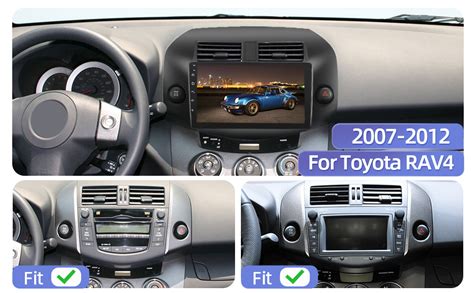

Considerazioni sull'Installazione della Funrover
Anche se l'esempio si è concentrato su un'Alpine, il principio di collegamento dei comandi al volante è lo stesso per un'autoradio Funrover o qualsiasi altro modello aftermarket. La Funrover, essendo spesso un'unità basata su Android con un'ampia gamma di funzionalità, dovrebbe avere ingressi dedicati per i comandi al volante.
Passaggi per l'Installazione della Funrover con Comandi al Volante:
- Verifica della Compatibilità dell'Autoradio: Assicurarsi che l'autoradio Funrover supporti i comandi al volante e disponga degli ingressi SW1, SW2 e GND o di un ingresso jack da 3.5 mm dedicato. La maggior parte delle autoradio Android moderne offre questa funzionalità.
- Identificazione dei Cavi RAV4: Questo è il passaggio più critico. Se non si dispone di schemi specifici per la RAV4 del 2007, è necessario utilizzare un multimetro per identificare i cavi dei comandi al volante sul connettore originale del veicolo. I cavi da cercare saranno quelli che mostrano variazioni di resistenza quando i pulsanti sul volante vengono premuti.
- Preparazione dei Cavi: Una volta identificati i cavi, potrebbe essere necessario tagliare e spellare i cavi dallo spinotto originale del RAV4, a meno che non si riesca a sfilare i pin e inserirli in un connettore compatibile. È fondamentale fare ciò con estrema cautela per evitare danni.
- Collegamento dei Cavi:
- Collegare il filo SW1 del RAV4 all'ingresso SW1 dell'autoradio Funrover.
- Collegare il filo SW2 del RAV4 all'ingresso SW2 dell'autoradio Funrover (se presente e necessario, alcuni sistemi usano un solo filo per tutti i comandi tramite resistenze diverse).
- Collegare il filo GND del RAV4 all'ingresso GND dell'autoradio Funrover.
- Se l'autoradio Funrover ha un ingresso jack da 3.5 mm per i comandi al volante, potrebbe essere necessario un adattatore che converta i 2 o 3 fili in un jack. Alcune Funrover hanno un "Key1" e un "Key2" che corrispondono a SW1 e SW2.
- Programmazione dell'Autoradio: Dopo aver effettuato i collegamenti fisici, è quasi sempre necessario configurare i comandi al volante tramite il menu dell'autoradio Funrover. Questo processo di solito implica "apprendere" i segnali inviati dai pulsanti del volante. L'utente deve premere ciascun pulsante sul volante e associarlo alla funzione desiderata nell'interfaccia dell'autoradio (ad esempio, volume+, volume-, traccia successiva, traccia precedente, ecc.).
- Test: Una volta completata la programmazione, testare tutti i pulsanti dei comandi al volante per assicurarsi che funzionino correttamente.
Suggerimenti Aggiuntivi per l'Installazione
- Mascherina 1DIN/2DIN: Per l'installazione di un'autoradio come l'Alpine CDE-193BT (1DIN) o una Funrover (spesso 2DIN), è essenziale procurarsi la mascherina di conversione corretta per la RAV4 del 2007. Questo garantirà un'integrazione estetica e funzionale nel cruscotto. Nel caso di un'autoradio 1DIN, è possibile ricavare un pratico cassettino portaoggetti, come in una Panda 30.

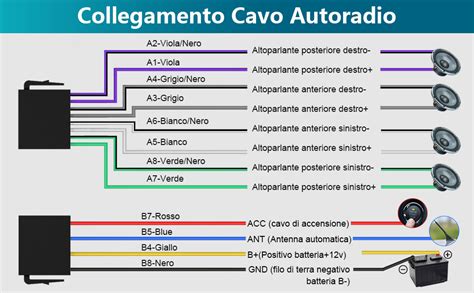

- Alimentazione e Antenna: Oltre ai comandi al volante, assicurarsi di collegare correttamente l'alimentazione (positivo costante, positivo sotto chiave, massa) e l'antenna. Potrebbe essere necessario un adattatore antenna specifico per la Toyota RAV4.
- Cavi USB e Ausiliari: Se si prevedono modifiche per le prese USB o altre connessioni ausiliarie, è consigliabile eseguire tutti i lavori contemporaneamente per minimizzare gli smontaggi e i rimontaggi.
- Documentazione e Ricerca: Prima di iniziare, raccogliere tutti gli schemi elettrici disponibili per la RAV4 del 2007 e il manuale dell'autoradio Funrover. Consultare forum e comunità online dedicate ai possessori di RAV4 o agli installatori di car audio può fornire preziose informazioni e soluzioni a problemi comuni.
La Natura dei Comandi al Volante Toyota
Storicamente, i comandi al volante Toyota hanno utilizzato un sistema basato su resistenze per la maggior parte dei loro modelli più vecchi, inclusi molti della fine degli anni '90 e primi 2000. Tuttavia, con l'avanzamento tecnologico, è plausibile che i modelli più recenti, come la RAV4 del 2007, abbiano iniziato a integrare sistemi più complessi, come il LIN-bus (Local Interconnect Network) o il CAN-bus (Controller Area Network), almeno per alcuni segnali. La dichiarazione del supporto tecnico di Connects2 che i comandi del RAV potrebbero essere di tipo digitale è un forte indicatore di questa evoluzione. I sistemi digitali richiedono un'interfaccia molto più sofisticata rispetto alle semplici variazioni di resistenza.
Se si dovesse riscontrare che i comandi sono effettivamente digitali e l'autoradio Funrover non dispone di un decoder CAN-BUS integrato o di un'interfaccia compatibile, il collegamento diretto con i tre fili classici potrebbe non funzionare affatto. In questo scenario, l'unica soluzione sarebbe trovare un'interfaccia specifica che sia compatibile con il protocollo digitale utilizzato dalla RAV4 e che sia in grado di tradurlo per l'autoradio aftermarket. Queste interfacce sono spesso più costose e specifiche per veicolo.
La Sguainatura dello Spinotto Originale
La domanda "Sguainando lo spinotto originale quanti fili ci sono?" è pertinente. Il numero di fili nello spinotto può dare un'indicazione sul tipo di sistema. Se ci sono solo un paio di fili dedicati ai comandi al volante (escludendo l'alimentazione e gli altoparlanti), è più probabile che il sistema sia analogico. Se ci sono più fili e questi non mostrano chiare variazioni di resistenza quando i pulsanti vengono premuti, allora è più probabile che si tratti di un sistema digitale.
In conclusione, l'installazione dei comandi al volante in una Toyota RAV4 2007 con un'autoradio aftermarket, come la Funrover, è un processo che richiede pazienza, ricerca e, in molti casi, una buona dose di problem-solving. La chiave del successo risiede nell'accurata identificazione del tipo di comandi al volante del veicolo e nella scelta della soluzione di collegamento più appropriata, che sia un'interfaccia compatibile o un attento collegamento diretto.
