Guida Completa agli Schemi di Impianto Ibrido Ferroli: Innovazione e Efficienza Energetica

Nel panorama del riscaldamento domestico e della climatizzazione, i sistemi ibridi rappresentano una soluzione all'avanguardia, capace di coniugare efficienza energetica, risparmio sui costi e un ridotto impatto ambientale. In particolare, gli schemi di impianto ibrido Ferroli si distinguono per la loro tecnologia avanzata e la capacità di adattarsi a diverse esigenze abitative, offrendo un comfort ottimale durante tutto l'anno.

La Sinergia Perfetta: Pompa di Calore e Caldaia in un Sistema Ibrido

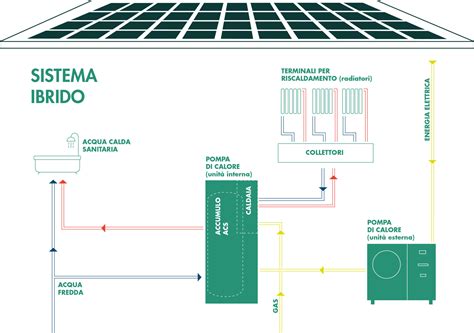

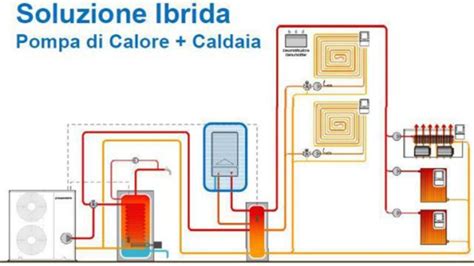

Un sistema ibrido Ferroli è una configurazione intelligente che integra due tecnologie complementari: una pompa di calore e una caldaia. Questa combinazione è stata progettata per massimizzare l'efficienza energetica e ridurre significativamente i costi di riscaldamento, sfruttando al meglio le caratteristiche intrinseche di entrambi i generatori. L'obiettivo primario è garantire un comfort abitativo costante e ottimale, adattandosi con flessibilità alle mutevoli condizioni climatiche e alle specifiche richieste di riscaldamento dell'abitazione.

Il cuore del funzionamento di una pompa di calore ibrida risiede nella sinergia tra questi due componenti. La pompa di calore è il primo attore in scena, operando come generatore principale. Essa estrae energia termica dall'aria esterna, una fonte rinnovabile e gratuita, e la trasferisce all'interno dell'abitazione per il riscaldamento, dimostrando un'efficienza notevole anche a temperature esterne relativamente basse. Tuttavia, quando le condizioni climatiche diventano particolarmente rigide e la domanda di calore aumenta in modo significativo, entra in gioco la caldaia. Quest'ultima interviene per supportare la pompa di calore o per assumerne completamente il carico, assicurando una fornitura di calore adeguata e mantenendo il comfort desiderato senza interruzioni.

Vantaggi Innegabili dei Sistemi Ibridi Ferroli

L'adozione di un sistema ibrido Ferroli porta con sé una serie di vantaggi tangibili, che vanno ben oltre il semplice riscaldamento domestico.

Efficienza Energetica Ottimizzata

Uno dei principali punti di forza della pompa di calore ibrida è la sua eccezionale efficienza energetica. La pompa di calore, sfruttando l'energia termica presente nell'aria esterna, contribuisce a ridurre drasticamente i costi di riscaldamento. La caldaia, invece, agisce come un supporto strategico, intervenendo solo quando strettamente necessario. Questo approccio mirato permette di mantenere i consumi energetici sotto un controllo rigoroso, migliorando l'efficienza complessiva del sistema e garantendo che ogni joule di energia sia utilizzato nel modo più proficuo possibile.

Significativi Risparmi sui Costi

L'investimento in una pompa di calore ibrida Ferroli può tradursi in risparmi sui costi di riscaldamento che non passano inosservati. Utilizzando la pompa di calore come fonte primaria di calore per la maggior parte del tempo e attivando la caldaia solo durante i periodi di picco della richiesta termica, è possibile contenere le spese energetiche. Questa gestione intelligente del calore consente una gestione più economica e sostenibile del riscaldamento domestico, alleggerendo il carico sulle bollette.

Impatto Ambientale Ridotto

La progettazione delle pompe di calore ibride Ferroli pone una forte enfasi sulla riduzione dell'impatto ambientale. Grazie all'uso predominante di fonti di energia rinnovabile, in particolare l'energia termica dell'aria, questi sistemi contribuiscono attivamente alla sostenibilità ambientale. La combinazione della pompa di calore con una caldaia consente di ottimizzare l'uso delle risorse energetiche, riducendo le emissioni di CO2 e migliorando l'impronta ecologica complessiva dell'abitazione.

Installazione e Manutenzione dei Sistemi Ibridi Ferroli

L'implementazione di un sistema ibrido Ferroli richiede un'attenta pianificazione e l'intervento di personale specializzato per garantirne l'efficacia e la sicurezza.

Fasi dell'Installazione del Sistema Ibrido

L'installazione di una pompa di calore ibrida inizia con una valutazione preliminare dettagliata dell'abitazione. Questa fase è cruciale per determinare la configurazione più appropriata del sistema, considerando le specifiche esigenze termiche dell'edificio, l'isolamento esistente e il tipo di impianto di distribuzione del calore. È di fondamentale importanza affidarsi a professionisti qualificati e certificati per assicurare un'installazione corretta e sicura. Durante il processo di installazione, si deve considerare attentamente la posizione ottimale della pompa di calore (unità esterna) e della caldaia (unità interna), così come la loro integrazione armoniosa con il sistema di distribuzione del calore già presente nell'abitazione, sia esso a radiatori o a pannelli radianti.

Programma di Manutenzione Essenziale

Per assicurare un funzionamento ottimale e prolungare la vita utile di una pompa di calore ibrida, è indispensabile eseguire una manutenzione regolare e puntuale. Questo programma di manutenzione include diverse operazioni chiave: la pulizia periodica dei filtri della pompa di calore, che garantisce un flusso d'aria efficiente e previene cali di performance; il controllo periodico della caldaia, per verificarne lo stato di salute e l'efficienza di combustione; e la verifica generale del sistema di distribuzione del calore, per assicurarsi che non ci siano perdite o inefficienze. Un'adeguata manutenzione preventiva è lo scudo migliore contro problemi inattesi, contribuendo a mantenere l'efficienza energetica del sistema ai massimi livelli e a prevenire costosi interventi di riparazione.

La Gestione Intelligente: Come Avviene il Passaggio tra i Generatori

Uno degli aspetti più sofisticati e innovativi di un sistema ibrido Ferroli è il suo avanzato sistema di controllo elettronico "intelligente". Questo cervello elettronico ha il compito cruciale di determinare quale generatore - la pompa di calore o la caldaia - sia il più vantaggioso da attivare in base alle condizioni operative correnti. L'intero impianto può operare in tre modalità distinte, che coinvolgono entrambi i generatori in maniera complementare o esclusiva:

1. Solo caldaia: Questa modalità viene attivata quando le condizioni esterne sono particolarmente avverse e la caldaia risulta essere il generatore più efficiente o l'unico in grado di soddisfare la richiesta di calore.
2. Sistema ibrido: In questa configurazione, entrambi i generatori lavorano in concerto. La pompa di calore fornisce la maggior parte del carico termico, mentre la caldaia interviene per integrare il calore mancante o per raggiungere temperature più elevate quando necessario.
3. Solo pompa di calore: Questa è la modalità preferenziale in condizioni climatiche moderate, dove la pompa di calore può operare con la massima efficienza e con il minimo consumo energetico.

Il passaggio tra queste diverse modalità non è casuale, ma segue specifici criteri preimpostati e continuamente monitorati dal sistema di controllo. Questi criteri includono:

• La temperatura esterna: Rilevata con precisione da una sonda dedicata, è un fattore determinante per l'efficienza della pompa di calore.
• La temperatura interna desiderata: L'obiettivo di comfort che l'utente ha impostato.
• Il costo per kWh di energia elettrica: Essenziale per valutare la convenienza operativa della pompa di calore.
• Il costo per metro cubo di gas: Fondamentale per determinare la convenienza economica della caldaia.

Il sistema di controllo analizza in tempo reale la temperatura esterna e quella interna richiesta, calcola il carico termico necessario per mantenere il comfort e, basandosi sui dati disponibili sui costi energetici, determina quale generatore o combinazione di essi sia la più conveniente da utilizzare. Questa gestione intelligente seleziona la fonte energetica più economica tra gas ed energia elettrica per la produzione di acqua calda per il riscaldamento, ottimizzando i consumi e riducendo i costi operativi in base alle effettive esigenze.

Esempi Pratici di Funzionamento in Base alla Temperatura Esterna

Per comprendere meglio la logica operativa, possiamo considerare alcuni esempi pratici basati sulla temperatura esterna:

• Temperatura esterna molto bassa rispetto alla soglia: In queste condizioni estreme, l'efficienza della pompa di calore diminuisce drasticamente. Il sistema di controllo, riconoscendo questa situazione, attiva esclusivamente la caldaia per garantire un riscaldamento rapido ed efficace.
• Temperatura esterna intermedia: Quando le temperature non sono né troppo rigide né troppo miti, entrambi i generatori (pompa di calore e caldaia) sono in funzione in modalità ibrida. La pompa di calore lavora al massimo delle sue capacità efficienti, mentre la caldaia integra il calore necessario per raggiungere la temperatura desiderata, ottimizzando il bilancio costi/benefici.
• Temperatura esterna prossima o superiore alla soglia: In condizioni climatiche miti o tiepide, la pompa di calore può operare in modo estremamente efficiente da sola. Il sistema di controllo, quindi, attiva solo la pompa di calore, sfruttando al massimo la fonte di energia rinnovabile e minimizzando i consumi di combustibile fossile.

È importante notare che l'efficienza di una pompa di calore aria-aria o aria-acqua non è influenzata solo dalla temperatura esterna, ma anche dall'umidità relativa. Con temperature vicine allo zero e alta umidità, può formarsi brina sull'evaporatore della pompa di calore. In questi casi, il sistema di controllo attiva un ciclo di sbrinamento (defrosting), interrompendo momentaneamente il funzionamento della pompa di calore. Durante questa fase, il sistema di controllo commuta automaticamente sulla caldaia per gestire il carico termico, assicurando la continuità del riscaldamento e prevenendo cali di comfort.

Incentivi e Vantaggi Ulteriori dei Sistemi Ibridi Ferroli

L'installazione di un sistema ibrido Ferroli non offre solo benefici in termini di efficienza e costi, ma può anche accedere a diverse agevolazioni fiscali e incentivi statali, che rendono l'investimento ancora più conveniente. Inoltre, la combinazione di un impianto fotovoltaico con un sistema ibrido può portare a ulteriori risparmi e vantaggi economici, creando un sistema energetico domestico quasi autosufficiente e altamente sostenibile.

Caratteristiche Tecnologiche Avanzate dei Sistemi Ibridi Ferroli

I sistemi ibridi Ferroli integrano una serie di tecnologie all'avanguardia per garantire prestazioni superiori e un'esperienza utente intuitiva:

• MC2: Multi Combustion Control: Si tratta di un sistema di combustione con tecnologia brevettata gas-adaptive. Questa innovazione permette una migliore adattabilità di utilizzo al variare delle condizioni della rete gas, garantendo una combustione sempre ottimale e un'efficienza costante, anche in presenza di fluttuazioni nella qualità o pressione del gas.
• F.P.S: Sistema di Protezione Fumi: Una funzionalità di sicurezza essenziale che monitora costantemente i fumi di scarico, garantendo un funzionamento sicuro della caldaia e prevenendo potenziali pericoli.
• Interfaccia con tecnologia Capsense e display grafico da 2,8”: L'interfaccia utente è stata progettata per la massima semplicità e praticità. La tecnologia Capsense permette un'interazione intuitiva con il prodotto tramite un display grafico da 2,8”, fornendo all'utente un controllo completo e immediato sulle impostazioni del sistema.
• INPUT SMART GRID DA FOTOVOLTAICO E RETE: I sistemi Ferroli sono dotati di contatti Smart Grid, pensati per ottimizzare i consumi e ridurre i costi in bolletta. Questi contatti permettono un'integrazione intelligente con impianti fotovoltaici e con la rete elettrica, consentendo al sistema di scegliere in modo autonomo la fonte energetica più conveniente in base alla disponibilità e ai costi.
• CONTROLLO REMOTO VIA APP: La possibilità di controllare il sistema da remoto tramite un'applicazione dedicata offre un livello di comodità e flessibilità senza precedenti. L'utente può gestire le impostazioni di riscaldamento e climatizzazione da qualsiasi luogo, in qualsiasi momento, ottimizzando il comfort e i consumi.
• MODALITÀ SILENT PDC: Questa modalità è specificamente progettata per ridurre al minimo il rumore prodotto dalla pompa di calore, migliorando il comfort acustico dell'ambiente circostante e rispettando le esigenze di tranquillità.
• ON/OFF ed ESTATE/INVERNO da contatti esterni: L'unità può essere attivata e disattivata tramite un contatto esterno, e può anche ricevere segnali per la commutazione tra le modalità estate/inverno (ad esempio, da un termostato di zona). Questa funzionalità offre maggiore flessibilità e integrazione con sistemi di controllo esterni.
• ECO. Setpoint dedicato per funzionamento “Eco”: Una modalità pensata per massimizzare il risparmio energetico. Impostando un setpoint dedicato "Eco", il sistema opera in modo da ottimizzare i consumi senza compromettere eccessivamente il comfort.
• PROGRAMMAZIONE ORARIA SETTIMANALE: La possibilità di programmare il funzionamento del sistema su base oraria e settimanale permette di personalizzare completamente le fasce di riscaldamento o raffrescamento in base alle proprie abitudini, evitando sprechi e garantendo il massimo comfort quando necessario.

Schemi di Impianto Ibrido Ferroli: Dalle Soluzioni Domestiche a Quelle per Grandi Edifici

I sistemi ibridi Ferroli sono estremamente versatili e possono essere configurati per soddisfare una vasta gamma di esigenze, dalle installazioni domestiche più comuni a quelle per grandi edifici.

Schemi per Installazioni Domestiche Tipiche

I primi quattro schemi di impianto ibrido Ferroli sono stati concepiti per installazioni domestiche tipiche, pensati per offrire soluzioni efficienti e convenienti per abitazioni di dimensioni standard.

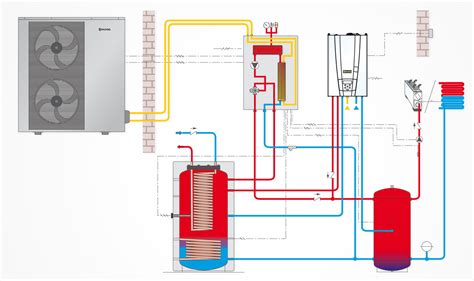

• Schema 1: Riscaldamento e Acqua Calda Sanitaria: Il primo schema illustra un sistema ibrido dedicato a servire sia l'impianto di riscaldamento che la produzione di acqua calda sanitaria (ACS). In questa configurazione, la pompa di calore e la caldaia lavorano insieme per garantire un comfort termico ottimale negli ambienti e una disponibilità costante di acqua calda per usi domestici. La pompa di calore si occupa principalmente del carico base per entrambi i servizi, mentre la caldaia interviene per picchi di richiesta o in condizioni climatiche avverse, assicurando sempre la temperatura desiderata.

Soluzioni Complesse per Impianti di Grandi Dimensioni

Per rispondere alle esigenze di edifici più grandi e complessi, Ferroli propone schemi più articolati, progettati per garantire efficienza e prestazioni elevate anche in contesti non residenziali o in grandi complessi abitativi.

• Schema 5: Produzione Esclusiva di Calore (Riscaldamento e ACS): Questo schema si concentra su un impianto dedicato esclusivamente alla produzione di calore, servendo sia il riscaldamento degli ambienti che la produzione di acqua calda sanitaria. A differenza delle soluzioni domestiche, questo schema può prevedere componenti dimensionati per carichi termici superiori, con accumuli di acqua calda più capienti e sistemi di distribuzione più robusti, adatti a soddisfare le esigenze di più utenti contemporaneamente.

Gli ultimi due schemi, che affrontano soluzioni più complesse, sono progettati specificamente per impianti di dimensioni maggiori. Queste configurazioni sono ideali per soddisfare le esigenze di grandi edifici, come condomini, uffici o strutture ricettive, dove la richiesta di calore e acqua calda sanitaria è elevata e costante. In questi contesti, l'integrazione della pompa di calore con una caldaia di grande potenza, supportata da sistemi di accumulo avanzati e da una gestione intelligente, permette di ottimizzare i costi operativi e di minimizzare l'impatto ambientale su larga scala. La flessibilità di configurazione consente di adattare il sistema alle specifiche caratteristiche strutturali e funzionali di ogni grande edificio, garantendo un'efficienza ineguagliabile e un comfort elevato per tutti gli occupanti.
