Collegamento Autoradio aftermarket su Fiat Grande Punto: Guida Completa alla Risoluzione dei Problemi ISO

Sostituire l'autoradio di serie in una Fiat Grande Punto con un modello aftermarket, come una Pioneer DEH-18000UB o un Kenwood, è un desiderio comune per molti appassionati di musica e tecnologia in auto. Tuttavia, questa operazione, che a prima vista potrebbe sembrare un semplice "plug-and-play", spesso si trasforma in una sfida a causa delle differenze nei cablaggi e nei pin dei connettori ISO tra l'impianto dell'auto e il nuovo dispositivo. Le difficoltà riscontrate sono molto comuni e riguardano principalmente il corretto allineamento dei cavi di alimentazione, essenziale affinché l'autoradio si accenda e funzioni senza problemi.

Il Connettore ISO: Un Ponte tra Auto e Autoradio (Ma non sempre perfetto)

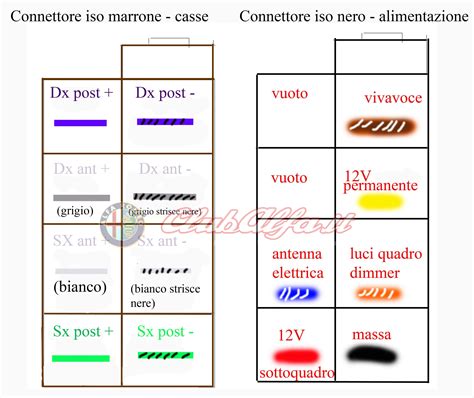

Il connettore ISO è stato introdotto come uno standard internazionale per semplificare il collegamento delle autoradio, prevedendo generalmente due blocchi principali: uno per l'alimentazione e i controlli, e uno per gli altoparlanti. L'idea è che, indipendentemente dal produttore dell'auto o dell'autoradio, questi connettori debbano essere compatibili, rendendo l'installazione rapida e senza necessità di modifiche. Tuttavia, nella realtà, specialmente con alcuni modelli di auto come la Fiat Grande Punto, possono emergere delle discrepanze significative. Molte volte, come si è notato, "uno dei due credo sia quello dell alimentazione non posso collegarlo correttamente perché alcuni Pin che arrivano dall iso dell auto non corrispondono all inserimento femmina sul cavo dell autoradio e infatti non si accende". Questo è il nodo centrale del problema: se i pin non si allineano correttamente, l'autoradio semplicemente non riceverà l'energia necessaria per funzionare.

I costruttori di automobili, pur aderendo allo standard ISO per la forma fisica dei connettori, a volte modificano la disposizione interna dei fili (il cosiddetto "pinout") per varie ragioni, che possono includere funzionalità specifiche del veicolo, ottimizzazioni interne o semplicemente scelte progettuali. Questo comporta che, sebbene lo spinotto si inserisca fisicamente, i cavi all'interno potrebbero non combaciare con le funzioni attese dall'autoradio aftermarket. Ad esempio, un cavo che nell'auto porta l'alimentazione costante, nel connettore dell'autoradio potrebbe essere previsto per un segnale diverso, o viceversa. La mancata corrispondenza può portare a un autoradio che "non dà segni di vita", oppure che non mantiene le impostazioni in memoria, o ancora che non si spegne correttamente con l'accensione del veicolo.

Identificazione dei Cavi Cruciali: Alimentazione e Segnali

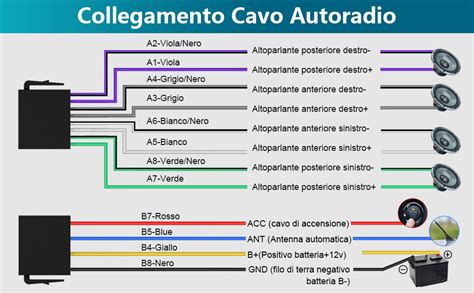

Per risolvere i problemi di collegamento, è fondamentale comprendere la funzione dei cavi principali all'interno del connettore ISO di alimentazione. Questo blocco, solitamente più piccolo e con meno fili rispetto a quello degli altoparlanti, è quello su cui è necessario agire. I cavi più importanti da identificare sono tre:

• Nero (Massa/GND): Questo è il cavo di terra o massa, essenziale per chiudere il circuito elettrico. Senza una corretta connessione di massa, nessun componente elettrico può funzionare. Fortunatamente, in molti casi, il "nero e nero combaciano", rendendo questa connessione solitamente priva di problemi.
• Giallo (12V Costante/Memoria): Questo cavo fornisce alimentazione continua (12 Volt) anche quando l'auto è spenta. È vitale per mantenere in memoria le impostazioni dell'autoradio, come le stazioni radio preimpostate, l'equalizzazione e l'ora. Se questo cavo non è collegato correttamente, l'autoradio perderà tutte le sue impostazioni ogni volta che l'auto verrà spenta.
• Rosso (12V Sottochiave/Accensione): Questo cavo fornisce alimentazione (12 Volt) solo quando la chiave dell'auto è inserita e girata in posizione di accensione o accessorio. Il suo scopo è accendere e spegnere automaticamente l'autoradio insieme al veicolo, evitando che rimanga accesa e scarichi la batteria.

Oltre a questi, esistono altri cavi con funzioni specifiche:

• Arancione/Bianco (Illuminazione/Dimmer): Gestisce l'illuminazione dei pulsanti dell'autoradio, spesso dimmerabile in base all'accensione delle luci del veicolo.
• Blu (Antenna Automatica/Amplificatore Remoto): Fornisce un segnale di 12V per l'accensione automatica dell'antenna o di un amplificatore esterno.
• Azzurro/Bianco (Antenna/Amplificatore): Simile al blu, ma la sua esatta funzione può variare leggermente. Si è notato che "sull'auto sono divisi, mentre nell'iso dell'autoradio sono uniti", indicando una possibile fusione di funzioni.

Le discrepanze nei colori dei cavi sono una fonte comune di confusione. Il problema è che tipo "nella macchina porta giallo/rosso, e nell' uscita iso dell'autoradio, porta giallo e rosso separati". Questa situazione richiede attenzione, poiché l'auto potrebbe usare un unico cavo per ciò che l'autoradio prevede come due linee separate (costante e sottochiave). Allo stesso modo, "il rosso poi, in macchina, è raffigurato non solo il 'cavo rosso', ma rosso/verde", il che indica una variazione cromatica da parte del costruttore, mantenendo però la funzione del cavo rosso principale.

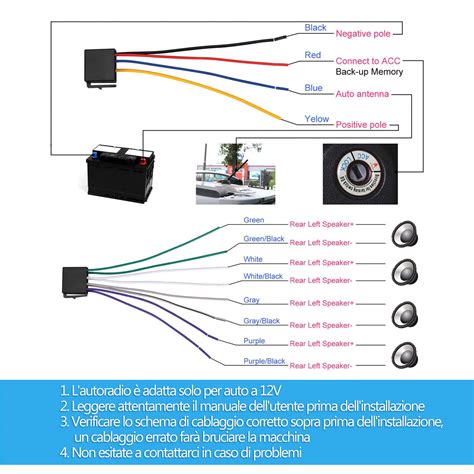

Le istruzioni della radio, o l'etichetta posta sopra la radio stessa, dovrebbero sempre includere lo schema elettrico specifico del dispositivo. Analogamente, "se hai la vecchia radio dell'auto, anche lì dovrebbe esserci l'adesivo con lo schema". Questi schemi sono le "mappe del tesoro" per identificare la funzione di ogni filo e capire come farli combaciare correttamente.

Il Dilemma del "Sottochiave" sulla Grande Punto

Una delle decisioni chiave nell'installazione di un'autoradio aftermarket, specialmente su veicoli come la Fiat Grande Punto, riguarda la gestione dell'alimentazione "sottochiave". L'alimentazione sottochiave è, come detto, quella che si attiva e disattiva con la rotazione della chiave d'accensione. Molti utenti, tuttavia, preferiscono che l'autoradio rimanga accesa anche con l'auto spenta, per poter ascoltare musica mentre si aspetta in macchina o in altre situazioni. L'utente ha esplicitamente dichiarato: "diciamo che non mi interessa spegnere l'autoradio insieme all'auto (preferisco ascoltare la musica anche con l'auto spenta)". Questa preferenza apre la strada a una modifica specifica del cablaggio standard.

Se il cavo "sottochiave" (rosso) dell'autoradio viene collegato direttamente all'alimentazione costante (giallo), l'autoradio riceverà sempre corrente e non si spegnerà automaticamente con l'auto. Questa configurazione, come testimoniato, "è comodo quando aspetto amici in macchina" e permette di mantenere la musica anche a motore spento. Questa scelta, sebbene pratica per alcuni, richiede all'utente di ricordarsi di spegnere manualmente l'autoradio, per evitare un (seppur minimo) consumo della batteria del veicolo. Nel caso specifico della Grande Punto, è un dato interessante che "la plafoniera si spegne da sola anche se la lasci accesa", indicando che il veicolo ha un sistema di gestione dell'energia che potrebbe spegnere automaticamente alcune utenze dopo un certo periodo, anche se non sempre questo si estende all'autoradio. L'esperienza a lungo termine dell'utente ("in 2 anni e mezzo l'ho sempre spenta direi che le probabilità sono più che basse !") suggerisce che il rischio di scaricare la batteria è minimo se si è diligenti nello spegnimento manuale.

Un'altra considerazione per la Grande Punto può essere l'assenza o la difficile individuazione di un vero e proprio filo sottochiave nel connettore ISO originale della macchina, rendendo talvolta necessaria la creazione di una connessione diretta a una fonte di alimentazione costante, bypassando la logica di accensione del veicolo. Questo non è un difetto, ma una caratteristica del sistema elettrico dell'auto che richiede un adattamento durante l'installazione di componenti non originali.

Soluzioni Pratiche per la Connessione Mismatch

Di fronte a cavi che non combaciano, esistono diverse strategie per portare a termine l'installazione dell'autoradio. È fondamentale procedere con cautela e, se possibile, verificare ogni connessione con un multimetro prima di completare il montaggio.

Metodo 1: Scambio dei Faston (Pin Swapping)

Questo è spesso il metodo più pulito e reversibile. I fili all'interno dei connettori ISO non sono saldati direttamente al blocco di plastica, ma sono terminati con piccoli connettori metallici chiamati "faston" (o pin) che sono inseriti e bloccati nel guscio del connettore. Per risolvere i disallineamenti, come "il problema è che tipo nella macchina porta giallo/rosso, e nell' uscita iso dell'autoradio, porta giallo e rosso separati", è possibile:

1. Identificare i fili: Con l'aiuto degli schemi elettrici dell'autoradio e, se disponibili, quelli della macchina, identificare la funzione di ogni filo (giallo costante, rosso sottochiave, nero massa, ecc.). Se non si hanno gli schemi della macchina, è possibile testare i pin dell'ISO dell'auto con un multimetro (con l'auto accesa e spenta) per trovare l'alimentazione costante e sottochiave.
2. Rimuovere i faston: Utilizzando uno strumento specifico per la rimozione dei terminali (un "estrattore di pin" o, in mancanza, un piccolo cacciavite da orologiaio o una graffetta raddrizzata), è possibile sbloccare delicatamente la linguetta di ritenzione di ciascun faston e sfilarlo dal connettore. "Devi eventualmente staccare i faston e attaccarli per farli combaciare con quelli della macchina."
3. Riallocare i faston: Inserire i faston nelle posizioni corrette sul connettore dell'autoradio (o dell'adattatore, se lo si sta cablando) in modo che il giallo dell'autoradio si colleghi al costante della macchina, il rosso dell'autoradio al sottochiave della macchina, e il nero al nero. È cruciale che il "nero con nero" combaci, poiché la massa è universale. Per la situazione "giallo/rosso" dell'auto e "giallo e rosso separati" sull'autoradio, se si desidera la funzione sottochiave, si dovrà trovare un'alimentazione sottochiave valida dall'auto e collegarla al rosso dell'autoradio, mentre il giallo dell'autoradio andrà al giallo (costante) dell'auto. Se invece si opta per l'alimentazione costante, si passerà al Metodo 2.

Questo metodo richiede precisione e pazienza, ma garantisce un collegamento pulito e senza cavi tagliati o giuntati.

Metodo 2: Unire Giallo e Rosso (Alimentazione Costante)

Questo è un metodo molto comune quando non si riesce a individuare facilmente il cavo sottochiave nell'auto, o quando, come nel caso dell'utente, si preferisce che l'autoradio rimanga accesa indipendentemente dall'accensione del veicolo.

1. Unire i cavi dell'autoradio: Il cavo giallo (costante) e il cavo rosso (sottochiave) provenienti dall'autoradio vengono uniti tra loro.
2. Collegamento all'alimentazione costante dell'auto: Il cavo combinato (giallo+rosso) viene poi collegato al cavo che fornisce l'alimentazione costante 12V dalla macchina. "Il collegamento che ho fatto è stato di far combaciare il nero con il nero della macchina.. il giallo e rosso dell'autoradio vanno uniti e fatti combaciare mi sembra con il rosso giallo della macchina.." Questa affermazione descrive esattamente questa soluzione. Se nell'auto si trova un cavo "rosso giallo", questo è probabilmente il cavo costante o un cavo a cui è già stata applicata una modifica simile.
3. Vantaggi: L'autoradio avrà sempre alimentazione, mantenendo le impostazioni di memoria e potendo essere accesa anche a motore spento.
4. Svantaggi: L'autoradio non si spegnerà automaticamente con il veicolo, richiedendo lo spegnimento manuale per prevenire un (generalmente minimo) consumo della batteria. L'esperienza dell'utente ("in 2 anni e mezzo l'ho sempre spenta direi che le probabilità sono più che basse !") rassicura sul fatto che il rischio di problemi è basso con un uso consapevole.

Questa soluzione è particolarmente utile quando il sistema elettrico dell'auto non fornisce un cavo sottochiave distinto o facilmente accessibile nel connettore ISO.

Metodo 3: Adattatori Specifici

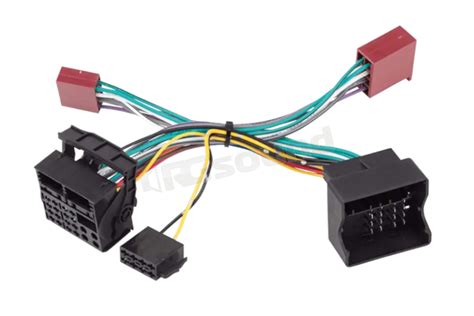

Di fronte alla domanda "Ci sono adattatori particolari?", la risposta è un deciso sì. Esistono sul mercato adattatori ISO specifici per marca e modello di auto. Questi adattatori sono progettati per tradurre il pinout specifico della Fiat Grande Punto (o di qualsiasi altra auto) nel pinout standard dell'autoradio aftermarket.

1. Come funzionano: Questi adattatori hanno da un lato il connettore che si inserisce perfettamente nell'impianto elettrico dell'auto e dall'altro un connettore ISO standard che si collega all'autoradio. Al loro interno, i fili sono già stati scambiati o riallineati per garantire la corretta corrispondenza delle funzioni (costante, sottochiave, massa, ecc.).
2. Vantaggi: Rappresentano la soluzione più semplice e "pulita", non richiedendo tagli di fili, modifiche ai faston o conoscenze approfondite di elettronica. Sono ideali per chi cerca una soluzione "plug-and-play" il più possibile fedele allo spirito ISO.
3. Dove trovarli: Sono facilmente reperibili in negozi di accessori auto, online su piattaforme e-commerce specializzate o generaliste. È fondamentale specificare la marca, il modello e l'anno di produzione dell'auto (es. "adattatore ISO Fiat Grande Punto").

Metodo 4: Trovare una Fonte di Alimentazione Esterna (Soluzione Avanzata)

Se i metodi precedenti non sono fattibili o non risolvono il problema, in particolare per il cavo sottochiave, potrebbe essere necessario individuare una fonte di alimentazione esterna. "Ad ogni modo, devi trovare una fonte di alimentazione esterna."

1. Ricerca di un 12V sottochiave: Una fonte comune di 12V sottochiave è il cavo positivo dell'accendisigari o la scatola dei fusibili. Utilizzando un "rubacorrente" (anche noto come "add-a-circuit" o "fuse tap"), è possibile prelevare alimentazione da un fusibile che si attiva con la chiave. È cruciale scegliere un fusibile che si attivi e disattivi con l'accensione e che non sia vitale per la sicurezza o il funzionamento dell'auto.
2. Connessione: Il cavo rosso (sottochiave) dell'autoradio verrebbe quindi collegato a questa nuova fonte esterna.
3. Importanza della sicurezza: Questa soluzione richiede una buona conoscenza dell'impianto elettrico dell'auto e l'uso di fusibili aggiuntivi per proteggere il nuovo circuito. Un errore qui potrebbe causare problemi elettrici più seri. Se non si è sicuri, è consigliabile rivolgersi a un professionista.

Verifica degli Schemi Elettrici: La Tua Mappa del Tesoro

L'importanza degli schemi elettrici non può essere sottolineata abbastanza. Che si tratti delle istruzioni fornite con la nuova autoradio, dell'adesivo sulla vecchia radio di serie, o di un manuale tecnico dell'auto, lo schema elettrico è la guida definitiva per ogni collegamento.

"Nelle istruzioni della radio, o sopra la radio stessa, ci dovrebbe essere lo schema. Se hai la vecchia radio dell'auto, anche lì dovrebbe esserci l'adesivo con lo schema." Queste sono le prime risorse da consultare. Anche se l'utente ha dichiarato "Per schema intendi questo? Perché né sul Kenwood, e nemmeno nelle istruzioni ho trovato altro", è fondamentale cercare uno schema chiaro che indichi il pinout dell'autoradio. Spesso, lo schema non è un'immagine complessa, ma una semplice legenda che abbina il colore del filo o la numerazione del pin alla sua funzione (es. "Pin A4 - +12V Constant", "Pin A7 - +12V Switched").

Gli schemi permettono di:

• Identificare la funzione di ciascun filo in modo inequivocabile.
• Confermare che i cavi "giallo" e "rosso" separati dell'autoradio corrispondano effettivamente a costante e sottochiave.
• Capire come gestire i cavi a doppio colore dell'auto (es. "rosso/verde") o i cavi uniti/divisi ("azzurro/bianco").

Senza uno schema affidabile, si procede per tentativi, il che può essere rischioso e danneggiare i componenti. In caso di dubbi, un multimetro è lo strumento migliore per testare i voltaggi sui pin del connettore dell'auto e verificare la presenza di alimentazione costante e sottochiave.

Consigli Aggiuntivi per l'Installazione sulla Grande Punto

Oltre alle soluzioni di cablaggio, ci sono alcuni consigli pratici che possono rendere l'installazione più semplice e sicura, specifici per il contesto di un'auto come la Fiat Grande Punto e le problematiche evidenziate.

• Sicurezza prima di tutto: Scollegare la batteria. Prima di iniziare qualsiasi lavoro sui collegamenti elettrici, è imperativo scollegare il terminale negativo della batteria dell'auto. Questo previene cortocircuiti accidentali che potrebbero danneggiare l'impianto elettrico del veicolo o l'autoradio stessa, oltre a evitare il rischio di scosse elettriche.
• Testare le connessioni prima del montaggio finale. Dopo aver apportato le modifiche al cablaggio, è saggio fare un "test a banco" collegando provvisoriamente l'autoradio e verificando che si accenda, si spenga (se desiderato) e mantenga le memorie. Questo evita di dover smontare tutto di nuovo se si scopre un errore dopo aver rimontato il cruscotto.
• Considerare le peculiarità della Grande Punto. La menzione che "la plafoniera si spegne da sola anche se la lasci accesa" è un indizio che la Grande Punto ha una gestione dell'energia che potrebbe influenzare il comportamento di altre utenze. Sebbene non direttamente collegato all'autoradio, questo suggerisce di essere preparati a eventuali "sorprese" nel comportamento elettrico, specialmente se si opta per soluzioni non standard come l'alimentazione costante.
• Visibilità del display. L'osservazione che "Sole al tramonto… la luce batte sul display.. si fa fatica a vedere se la radio è accesa" è un piccolo dettaglio, ma importante per l'esperienza utente. Durante l'installazione, è utile considerare l'orientamento e la posizione dell'autoradio per minimizzare i riflessi. Se l'autoradio dispone di impostazioni di luminosità o colore del display, regolarle potrebbe migliorare la leggibilità in diverse condizioni di luce.
• Gestione del volume. L'aneddoto su "Metti il volume a zero, meglio non discutere con un pazzo col kalashnikov" e "In quella arriva la persona che stai aspettando. …e la radio resta accesa" rafforza il punto sulla comodità di avere l'autoradio che resta accesa, ma anche l'importanza di avere un controllo sul volume. Fortunatamente, tutte le autoradio moderne hanno un controllo volume prontamente accessibile.
• Cavi altoparlanti. Sebbene l'attenzione sia stata posta sui cavi di alimentazione, assicurarsi che anche i cavi degli altoparlanti siano collegati correttamente. I cavi degli altoparlanti sono raggruppati per colore (di solito due cavi per altoparlante, uno positivo e uno negativo, con un colore solido e uno con una striscia per distinguerli). Un collegamento errato non danneggia l'autoradio o gli altoparlanti, ma può causare un suono distorto o la mancanza di suono da un canale.

Conseguenze dell'Errore e Importanza della Correttezza

Un collegamento elettrico errato, anche se apparentemente minore, può portare a una serie di problemi che vanno ben oltre un'autoradio che non si accende.

• Danni all'autoradio: Collegare un cavo a un'alimentazione errata, o invertire le polarità, può causare il malfunzionamento o la bruciatura dei circuiti interni dell'autoradio, rendendola inutilizzabile.
• Danni all'impianto elettrico dell'auto: Un cortocircuito, causato da fili spelati che si toccano o da un collegamento scorretto, può far saltare i fusibili dell'auto. Nel peggiore dei casi, un cortocircuito non protetto da un fusibile adeguato può danneggiare altre centraline elettroniche o causare incendi.
• Scarica della batteria: Se il cavo di alimentazione costante (giallo) non è collegato correttamente o se l'autoradio assorbe corrente eccessiva anche da spenta (nel caso di un collegamento "sottochiave" difettoso o bypassato senza spegnimento manuale), la batteria dell'auto potrebbe scaricarsi, lasciandovi a piedi.
• Perdita di funzionalità: Un cablaggio impreciso può comportare la perdita di memoria delle stazioni radio, l'assenza di illuminazione del display, o la mancata accensione di accessori come l'antenna automatica.

È per questo che la massima attenzione ai dettagli, la consultazione degli schemi e, se necessario, il ricorso a professionisti, sono passaggi non solo raccomandati ma essenziali per garantire un'installazione sicura e funzionale. La pazienza e la metodologia ripagano sempre in lavori di questo tipo.
