La scheda audio, nota anche come scheda sonora, rappresenta un pilastro fondamentale nell'architettura dei calcolatori moderni. Definita tecnicamente come una scheda di espansione di un computer, essa ha il compito essenziale di elaborare un flusso audio digitale - proveniente da una memoria locale o trasferito attraverso una rete - per convertirlo in un segnale analogico o digitale destinato a una periferica di riproduzione. Sebbene oggi sia spesso integrata direttamente sulla scheda madre per contenere costi e consumi, la sua funzione rimane invariata: fungere da ponte tra il mondo binario del computer e la percezione uditiva umana.
Evoluzione storica e necessità delle schede audio
Nei primi anni di commercializzazione dei PC IBM e compatibili, il focus era quasi esclusivamente orientato all'uso in ufficio; di conseguenza, non erano disponibili schede audio dedicate. La svolta arrivò nel 1987 con l'introduzione della celebre AdLib, basata sul chip Yamaha YM3812, che permise per la prima volta di generare suoni complessi. Per diversi anni, le schede per PC gestivano da 9 a 18 voci, utilizzate prevalentemente per la musica MIDI, ma limitate a una sola voce (mono) o due (stereo) per la riproduzione di suoni digitali campionati. In quel periodo, se fosse stato necessario riprodurre due o più suoni contemporaneamente, essi venivano mixati a livello software, una pratica che oggi è stata sostituita da architetture hardware molto più efficienti.
La standardizzazione: Il PC System Design Guide (PC 99)
Uno dei problemi principali riscontrati dagli utenti, specialmente in un'epoca in cui le connessioni diventavano sempre più numerose, era l'identificazione corretta delle porte. Per risolvere la confusione derivante da connettori visivamente identici, Microsoft e Intel, tra il 1997 e il 2001, promossero il "PC System Design Guide", un insieme di specifiche che includevano i requisiti PC 97, PC 98, PC 99 e PC 2001.

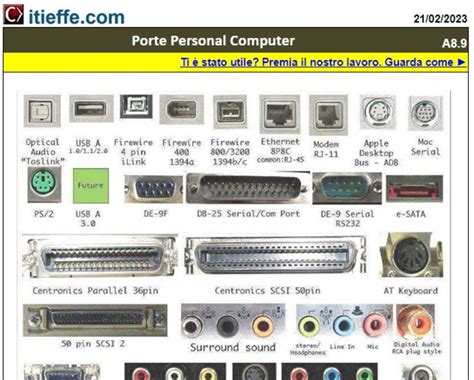

Tra gli aspetti più visibili e di maggiore impatto introdotti dalle specifiche PC 99 vi fu l'implementazione di un codice colore univoco per gli spinotti e i connettori. Questo sistema semplificò drasticamente l'esperienza dell'utente, permettendo anche ai principianti di connettere le periferiche alle porte corrette senza il timore di errori. Questo standard è diventato, nel corso dei decenni, il linguaggio universale dell'elettronica di consumo per i PC.
Decodifica dei colori: Significato dei connettori analogici
Il numero di connettori su una scheda audio può variare sensibilmente, da un minimo di uno (nelle configurazioni mono) fino a sistemi complessi in grado di gestire configurazioni 9.1. Ogni colore assegnato a un jack risponde a una funzione specifica:
- Rosa: identifica l'entrata analogica dedicata al microfono. In termini tecnici, il microfono è un trasduttore elettro-acustico che converte le onde sonore in segnali elettrici.
- Nero: è il colore universalmente associato all'uscita per gli altoparlanti posteriori, essenziale per configurazioni audio surround multicanale.
- Arancione: questo colore è tipicamente legato all'uscita digitale S/PDIF (Sony/Philips Digital Interface), un formato utilizzato nell'elettronica di consumo per trasmettere segnali audio digitali di alta qualità tra dispositivi compatibili, evitando le conversioni analogiche inutili e riducendo il rumore di fondo.
È fondamentale comprendere che, oltre alla disposizione fisica, una scheda audio deve essere valutata per la qualità dei suoi convertitori AD (Analog-to-Digital) e DA (Digital-to-Analog) e per la precisione dei suoi preamplificatori, che determinano la pulizia e il guadagno del segnale in ingresso.
Tipologie di schede audio nel mercato moderno
Le schede audio si differenziano non solo per la qualità, ma soprattutto per la modalità di interfaccia con il computer:

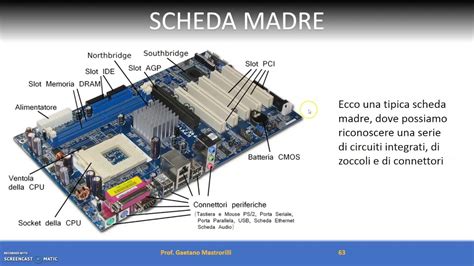

- Schede audio integrate: Sono saldate direttamente sulla scheda madre. Rappresentano la soluzione ideale per l'utente comune o per chi sta muovendo i primi passi nel mondo della produzione audio e desidera un sistema "pronto all'uso".
- Schede audio PCI e PCIe: Si tratta di schede di espansione installate internamente negli slot specifici della scheda madre. Sebbene siano diventate meno diffuse rispetto alle soluzioni esterne, offrono una latenza ridotta e una stabilità di segnale eccellente per applicazioni professionali.
- Soluzioni esterne (USB e Thunderbolt): Queste rappresentano oggi la categoria più popolare grazie alla versatilità. Le schede USB offrono un eccellente rapporto qualità-prezzo, mentre le interfacce Thunderbolt sono preferite in ambienti professionali per la loro enorme larghezza di banda, utile per gestire decine di ingressi e uscite simultanee.
SCHEDA AUDIO - come funziona, le caratteristiche, come sceglierla e molto altro
Oltre l'audio analogico: HDMI e formati digitali
L'evoluzione della connettività ha portato a integrare flussi audio all'interno di cavi progettati per il video. Il cavo HDMI, ad esempio, consente di trasferire dati digitali audio e video ad alta definizione attraverso un singolo connettore. È importante notare che un PC dotato di porta HDMI richiede un driver specifico, spesso denominato "Display Audio", che opera in modo distinto rispetto al driver della scheda audio integrata o dedicata presente nel sistema.
Questa distinzione è cruciale: il sistema operativo deve gestire simultaneamente l'output analogico (spesso gestito dal codec Realtek o similari) e l'output digitale veicolato tramite la scheda grafica o il controller HDMI. Anche il cavo DisplayPort condivide questa caratteristica, essendo in grado di trasportare segnali audio e video simultaneamente, confermando la tendenza del settore verso una semplificazione dei cavi di collegamento.
Differenze tra standard: Connettori RCA vs Standard PC
Spesso si genera confusione tra il codice colore utilizzato nei PC e quello dei sistemi audio Hi-Fi domestici (connettori RCA). I connettori RCA, tipicamente circolari, sono lo standard per gli impianti stereo, lettori DVD e console di gioco. Il codice colore RCA più diffuso prevede l'uso del giallo per il segnale video composito e del bianco (o nero) e rosso per i canali audio (sinistro e destro).
È un errore comune pensare che i connettori RCA siano intercambiabili con quelli USB o HDMI: si tratta di protocolli di trasmissione radicalmente diversi. Mentre gli RCA trasportano segnali analogici (o S/PDIF elettrici), HDMI e USB gestiscono flussi di dati digitali complessi, protocolli di comunicazione bidirezionali e, nel caso di USB, anche l'alimentazione elettrica del dispositivo. La distinzione tra questi mondi è netta: il codice colore del PC 99 serve a prevenire errori di inserimento fisico in un ambiente di elaborazione informatica, mentre i colori RCA servono a instradare correttamente il flusso audio-video tra componenti analogiche distinte.
