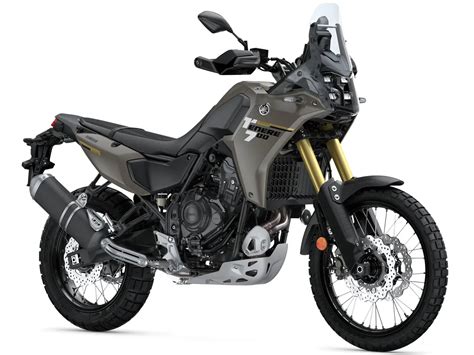

La manutenzione del sistema di sterzo di una motocicletta è fondamentale per garantire sicurezza e maneggevolezza. Nel caso della Yamaha Super Ténéré 750, un corretto settaggio dei cuscinetti di sterzo non solo previene problemi come lo sterzo ballerino o eccessivamente duro, ma contribuisce significativamente a un'esperienza di guida più fluida e controllata. Questo articolo si propone di fornire una guida dettagliata, attingendo a esperienze pratiche e consigli condivisi dalla comunità di appassionati, per affrontare questa operazione con successo.
La Struttura del Sistema di Sterzo: Cuscinetti Conici e le Loro Specificità

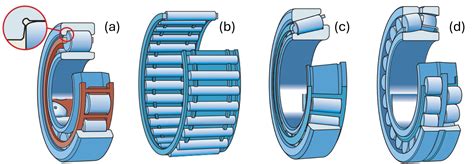

La Yamaha Super Ténéré 750, come molte motociclette della sua generazione, utilizza cuscinetti a rulli conici per il suo sistema di sterzo. Questo tipo di cuscinetto è intrinsecamente più robusto e durevole rispetto ai cuscinetti a sfere, grazie alla loro capacità di sopportare carichi sia radiali che assiali in modo più efficiente. La loro progettazione, che prevede una pista interna, rulli e una pista esterna (sede), permette una maggiore superficie di contatto e una distribuzione più uniforme delle forze.
I cuscinetti conici sono generalmente considerati una scelta superiore per applicazioni gravose come il sistema di sterzo di una moto, proprio per la loro maggiore resistenza all'usura e alle sollecitazioni. Il loro costo, sebbene possa essere variabile, riflette la loro natura di componenti progettati per applicazioni specifiche, che spesso li rende reperibili con maggiore facilità all'interno della rete di assistenza ufficiale del marchio, come nel caso della Honda, dove sono considerati "specifici" e non di facile reperibilità al di fuori del servizio autorizzato.
La scelta di utilizzare cuscinetti conici implica una maggiore durata nel tempo e una migliore capacità di gestire le forze che agiscono sullo sterzo durante la guida, specialmente in condizioni di carico o su terreni accidentati, tipici dell'uso di una moto adventure come la Super Ténéré.
Preparazione per la Sostituzione: Smontaggio delle Componenti
Prima di addentrarsi nel cuore dell'operazione, una preparazione meticolosa è essenziale per evitare complicazioni e garantire un lavoro pulito.
Rimozione della Carenatura e del Manubrio
Il primo passo consiste nello smontaggio completo della carenatura, inclusi i fianchi e il cupolino. È di fondamentale importanza prestare particolare attenzione durante lo smontaggio del cupolino, che integra il faro e le frecce. Evitare di lasciarlo appeso ai cavi elettrici è cruciale; si consiglia di appoggiarlo sulla ruota anteriore e scollegare i morsetti uno alla volta. Questi ultimi sono dotati di una molletta di sicurezza in plastica che va premuta a fondo prima di procedere con lo sgancio.
Successivamente, è necessario allentare la vite centrale sulla piastra superiore di sterzo. Bisogna anche verificare la presenza e la posizione di eventuali fascette che fissano i cablaggi. Per lavorare agevolmente sui cavi elettrici, frizione e gas, è consigliabile smontare completamente il manubrio, anziché tentare di farlo ruotare sul posto. Anche gli specchietti possono rappresentare un ostacolo e quindi vanno rimossi.
Sblocco e Rimozione del Perno di Sterzo
Una volta liberato l'accesso, si procede allo sblocco della ghiera controdado, dopo aver sganciato la rondella di sicurezza. Questa rondella, spesso non facilmente reperibile sul mercato aftermarket, potrebbe dover essere acquistata presso la Honda. Se non sono state effettuate molte operazioni di smontaggio in precedenza, è possibile riutilizzarla con una certa sicurezza.
Il perno di sterzo, insieme alla piastra inferiore, può quindi essere estratto da sotto. Con i cuscinetti conici, rimarranno in mano solo la pista interna con i relativi rulli.
Gestione dei Cuscinetti e delle Piste: Estrazione e Montaggio
Questa fase richiede precisione e gli strumenti adeguati per evitare danni ai componenti.
Estrazione delle Piste dei Cuscinetti
La pulizia del grasso dalle piste sul cannotto è il passaggio successivo. Si consiglia di utilizzare uno straccio e di evitare prodotti liquidi che potrebbero infiltrarsi nel telaio. Il grasso, essendo presente solo in prossimità delle piste, si rimuove facilmente.
I supporti delle piste sul cannotto presentano due incavi specifici che consentono l'uso degli estrattori Honda. Se si dispone di questi attrezzi, seguire le istruzioni del manuale d'officina è la via più semplice. In assenza di estrattori specifici, si può ricorrere a scalpelli in acciaio duro, dalla forma simile a un cacciavite piatto. È fondamentale prestare molta attenzione per estrarre la pista in modo uniforme, evitando inclinazioni che potrebbero danneggiare le sedi, specialmente se in alluminio, materiale molto delicato. Si procede con colpetti leggeri, alternando continuamente i punti di impatto.
La rimozione della sede del cuscinetto dalla piastra inferiore può risultare complessa senza un punto d'appoggio stabile come una morsa. Si può utilizzare uno scalpello, inserendolo tra la sede del cuscinetto e la piastra inferiore. È quasi certo che il parapolvere inferiore verrà danneggiato durante questa operazione e dovrà quindi essere sostituito.
Montaggio dei Nuovi Cuscinetti
Una volta rimossa la vecchia sede, si procede alla pulizia generale e al montaggio del nuovo cuscinetto. È importante proteggere il filetto della vite superiore inserendola per evitare che si rovini durante le varie attività.
Per il montaggio della sede del cuscinetto sul perno di sterzo, si può utilizzare un tubo lungo circa 250 mm con un diametro interno di 30 mm e uno spessore di 2 mm. Questo attrezzo permette di martellare la sede in modo uniforme. In alternativa, si può usare la vecchia sede del cuscinetto, capovolta per non danneggiare la gabbia dei rulli, per martellare con maggiore uniformità. In entrambi i casi, è necessario procedere con cautela, alternando colpi su lati opposti e senza fretta. Il suono della martellata cambia quando la sede raggiunge la sua posizione finale, diventando più secco.
Per il montaggio delle sedi sul cannotto di sterzo, se non si dispongono degli attrezzi specifici Honda, si può utilizzare un martello di plastica, assicurandosi che il cuscinetto rimanga perfettamente parallelo durante l'inserimento. Anche in questo caso, si procede con piccole martellate alternate e con molta cautela. È importante controllare frequentemente che la sede sia perfettamente allineata con il cannotto. La sede inferiore è generalmente la più scomoda da montare a causa della posizione più ristretta.
Smontare e montare cuscinetti di sterzo fai da te.
Lubrificazione e Assemblaggio
Una corretta lubrificazione è essenziale per garantire la longevità e la fluidità del movimento.
Applicazione del Grasso
Si consiglia di utilizzare un grasso specifico per cuscinetti, facilmente reperibile nei negozi di ricambi o supermercati. È importante non esagerare con la quantità e far ruotare bene i rulli o le sfere per garantire una corretta penetrazione del grasso. Prima di inserire il perno di sterzo, è fondamentale pulire accuratamente la sede dello stelo nella piastra inferiore, rimuovendo eventuali tracce di ruggine.
Il grasso si distribuisce meglio dell'olio e garantisce una buona scorrevolezza iniziale. Si applica quindi grasso sia sulle sedi che sui rulli.
Inserimento del Perno e Assemblaggio Finale
Una volta pulita la sede, si infila il perno di sterzo da sotto, facendo attenzione a non contaminare il grasso sui cuscinetti. Dopo aver spinto il perno fino a fine corsa, si monta il cuscinetto superiore, il parapolvere e infine la ghiera di registrazione.
Regolazione della Coppia di Serraggio: Precisione per la Sicurezza
La regolazione della ghiera di sterzo è una delle fasi più critiche e delicate dell'intero processo.
Metodi di Serraggio: Dalla Sensibilità all'Uso della Dinamometrica
Esistono diverse scuole di pensiero riguardo al serraggio della ghiera. Alcuni meccanici esperti preferiscono procedere "a tentativi", stringendo gradualmente e verificando la fluidità dello sterzo con la ruota anteriore sollevata da terra. Un metodo comune prevede di stringere la ghiera e il dado superiore fino a ottenere uno sterzo libero, per poi allentare leggermente il dado superiore, avvitare la ghiera di 3-4 mm e riserrare il dado. Un'eccessiva resistenza indica che si è andati oltre.

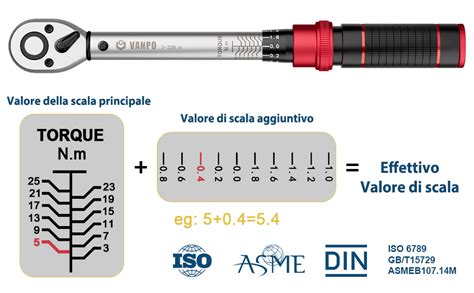

Tuttavia, per una precisione ottimale, l'uso di una chiave dinamometrica è fortemente consigliato. Dopo aver serrato il cuscinetto a una coppia preliminare di circa 70-80 Nm, si allenta la ghiera e la si serra nuovamente a mano. Si segnano un punto sulla ghiera e un riferimento sul cannotto. Impostando la dinamometrica a 10 Nm, si serra la ghiera, annotando la rotazione in giri e frazioni di giro. L'analisi di questi dati su un grafico (coppia vs rotazione) può fornire un'indicazione precisa della rigidità del cuscinetto.
La coppia di serraggio finale raccomandata, secondo alcune esperienze, si aggira intorno a 0,6 Kgm. È importante notare che la coppia effettiva risente di diversi fattori, tra cui la lubrificazione delle superfici filettate, la rugosità delle stesse, la precisione di fabbricazione delle viti e la loro lunghezza.
Verifiche Post-Serraggio
Dopo aver serrato la ghiera alla coppia prestabilita, è fondamentale muovere ripetutamente lo sterzo da un estremo all'altro per assestare i cuscinetti. Si consiglia di allentare leggermente la ghiera e riserrarla nuovamente alla coppia desiderata. Lo sterzo deve ora girare con uno sforzo minimo, essere perfettamente uniforme in ogni posizione e privo di giochi.
Montaggio della Rondella di Sicurezza e del Controdado
Infine, si monta la rondella di sicurezza e la ghiera controdado. È cruciale prestare attenzione durante il serraggio del controdado per evitare che la ghiera di regolazione ruoti involontariamente.
Considerazioni Finali e Test su Strada
Una volta completato l'assemblaggio, si procede al montaggio degli steli della forcella, prestando attenzione alla corretta quota di sfilamento, che deve essere identica per entrambi gli steli.
Dopo aver abbassato la moto e appoggiata sulla ruota anteriore, è il momento del test su strada. I primi metri vanno percorsi con prudenza per valutare le reazioni della moto. Se la moto non mantiene facilmente l'equilibrio, lo sterzo potrebbe essere troppo duro e necessitare di un leggero allentamento della ghiera di regolazione. Al contrario, se si avvertono giochi o la moto "batte" prendendo le buche, lo sterzo è troppo lasco e va stretto ulteriormente.
È importante sottolineare che la regolazione dello sterzo può essere effettuata anche successivamente, senza la necessità di smontare nuovamente l'intera moto, rendendo questa operazione meno scoraggiante di quanto possa apparire inizialmente. La sostituzione dei cuscinetti di sterzo, pur richiedendo pazienza e precisione, è un intervento che migliora significativamente la guidabilità e la sicurezza della Super Ténéré 750.
