Installazione di un sistema di sterzo idraulico su un trattore Ferrari 95 articolato

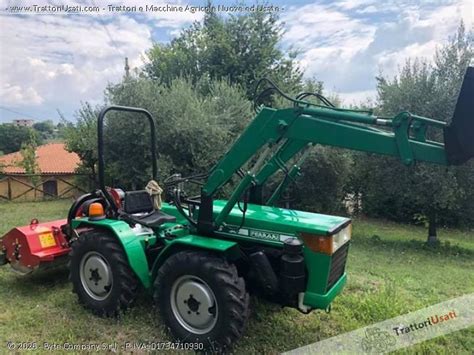

Il trattore Ferrari 95 articolato è una macchina agricola apprezzata per la sua manovrabilità e compattezza, caratteristiche fondamentali per lavorare in spazi ristretti, come i vigneti con sesti d'impianto molto stretti o le operazioni comunali che richiedono agilità. Tuttavia, la rigidità dello sterzo, in particolare nei modelli più datati, può rappresentare una sfida per gli operatori, come dimostrato dalla testimonianza di Paolo, un nuovo utente del forum che ha riscontrato una grande rigidità dello sterzo dopo un incidente nel fango. Questo articolo si propone di esplorare le cause di tali problematiche e fornire indicazioni dettagliate su come montare un sistema di sterzo idraulico su un trattore Ferrari 95 articolato, migliorandone il comfort operativo e l'efficienza.

Comprendere il problema: rigidità dello sterzo e diagnostica iniziale

Quando un trattore articolato come il Ferrari 95 manifesta una "grande rigidità dello sterzo", diverse possono essere le cause. Paolo, dopo aver estratto il suo trattore dal fango, ha immediatamente avvertito questa anomalia, nonostante la macchina sembrasse funzionare bene per una mezz'ora dopo il ritiro dal meccanico, con l'unica avvertenza di uno sforzo della pompa oleodinamica anche senza utilizzare sollevatore, prese ausiliarie o sterzo. Questo suggerisce un problema potenziale nel circuito idraulico che alimenta lo sterzo.

Il meccanico di Paolo ha inizialmente controllato l'impianto idraulico, riscontrando che i tubi non presentavano difetti visibili e che la pompa sembrava essere in buone condizioni. Tuttavia, la sua decisione di sottoporre la pompa a ulteriori verifiche è cruciale. Un malfunzionamento, anche parziale, della pompa idraulica può compromettere la fluidità dello sterzo. Lo sforzo avvertito sulla pompa oleodinamica senza che altri sistemi idraulici fossero in uso potrebbe indicare una perdita di pressione interna alla pompa stessa o un'ostruzione parziale nel circuito, che costringe la pompa a lavorare sotto sforzo.

Le problematiche relative allo sterzo sui trattori Ferrari, come il modello 615 citato nel contesto, che "non è propriamente il trattore con lo sterzo più tenero in assoluto", evidenziano una caratteristica comune in alcune macchine meno recenti. La trasformazione da uno sterzo meccanico o servoassistito inefficiente a un sistema idraulico completo è spesso una soluzione perseguita dagli agricoltori per migliorare l'ergonomia e ridurre la fatica dell'operatore.

I vantaggi di uno sterzo idraulico su trattori articolati

I trattori isodiametrici articolati (AR) del gruppo BCS, con sterzo agente sullo snodo centrale del telaio, trovano i loro maggiori punti di forza nella carreggiata stretta e nel raggio di sterzata estremamente contenuto. Grazie al telaio snodato, in curva le ruote posteriori passano esattamente sulla traccia di quelle anteriori, permettendo di lavorare in vigneti con sesti d’impianto molto stretti, ma anche in operazioni, con esigui spazi di manovra, correlate alle municipalità. L'installazione di uno sterzo idraulico potenzia ulteriormente queste caratteristiche.

Un sistema di sterzo idraulico offre numerosi vantaggi:

• Riduzione dello sforzo fisico: L'operatore non deve più compiere grandi sforzi per girare il volante, specialmente durante manovre a bassa velocità o su terreni difficili. Questo si traduce in minore fatica e maggiore comfort, soprattutto in lunghe giornate di lavoro.
• Maggiore precisione: Il controllo idraulico consente una sterzata più fluida e precisa, migliorando la manovrabilità del trattore in situazioni complesse e in spazi ristretti.
• Sicurezza aumentata: Uno sterzo più reattivo e meno faticoso contribuisce a una maggiore sicurezza operativa, riducendo i tempi di reazione dell'operatore in situazioni impreviste.
• Adattabilità a carichi pesanti: Con attrezzature pesanti al sollevatore o in traino, uno sterzo idraulico mantiene la sua efficacia, a differenza di un sistema meccanico che potrebbe diventare estremamente duro.
• Minore usura dei componenti: Un sistema idraulico ben progettato e installato distribuisce meglio le forze, riducendo lo stress e l'usura sui componenti meccanici dello sterzo.

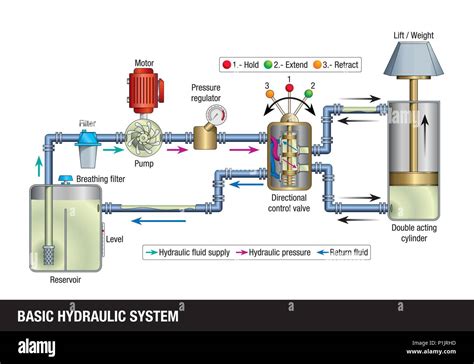

Componenti chiave per un sistema di sterzo idraulico

Per installare un sistema di sterzo idraulico su un trattore Ferrari 95 articolato, sono necessari alcuni componenti fondamentali:

1. Pompa idraulica: Questo è il cuore del sistema, che fornisce la pressione e la portata di olio necessarie per azionare il cilindro dello sterzo. La scelta della pompa è cruciale e dipende dalla dimensione del pistone e dal flusso richiesto. Si può considerare di utilizzare la pompa del sollevatore, se adeguata, o installare una pompa ausiliaria. Nel caso specifico, la pompa del sollevatore per il servosterzo e una pompa ausiliaria per le prese idrauliche sono opzioni da valutare. Le pompe meccaniche ad ingranaggi e le pompe idrauliche variabili a pistoni sono tipologie comuni.
2. Cilindro idraulico (martinetto): Il cilindro converte la pressione dell'olio in movimento meccanico, che a sua volta aziona lo snodo centrale del trattore articolato. La dimensione e la corsa del cilindro devono essere adeguate alla geometria dello sterzo del Ferrari 95. Un martinetto "esageratamente grande", come quello descritto in una modifica mal fatta su un vecchio Lamborghini, può causare problemi come la rottura delle cinghie e la fuoriuscita di olio dal serbatoio.
3. Valvola di controllo (orbitrol): Questa valvola, collegata al volante, direziona il flusso di olio al cilindro idraulico in base alla direzione e all'intensità della sterzata. È essenziale per un controllo fluido e proporzionale.
4. Serbatoio dell'olio idraulico: Contiene l'olio necessario per il funzionamento del sistema. Un serbatoio con capacità adeguata (ad esempio, 35 litri con due scarichi Zero-Pressure come nei Tony V) è importante per garantire un funzionamento efficiente e una dissipazione del calore.
5. Tubazioni e raccordi: Collegano tutti i componenti del sistema. Devono essere resistenti alla pressione e all'usura. Il circuito dei tubi a sezione maggiorata riduce le perdite di carico, permettendo di operare a basso regime del motore con alte portate idrauliche, come indicato per l'impianto idraulico dei Tony V.
6. Filtro dell'olio: Protegge il sistema da contaminanti che potrebbero danneggiare la pompa e gli altri componenti.

Fasi di installazione di uno sterzo idraulico

L'installazione di uno sterzo idraulico su un trattore Ferrari 95 articolato è un'operazione complessa che richiede competenze meccaniche e idrauliche. È consigliabile affidarsi a un meccanico esperto. Tuttavia, comprendere le fasi può aiutare nella pianificazione e nella supervisione:

1. Valutazione e progettazione preliminare

• Analisi della macchina: Esaminare attentamente la struttura del trattore Ferrari 95 articolato, in particolare lo snodo centrale e lo spazio disponibile per l'installazione dei nuovi componenti. I trattori articolati (AR) del gruppo BCS, con sterzo agente sullo snodo centrale del telaio, offrono un raggio di sterzata estremamente contenuto.
• Selezione dei componenti: Scegliere la pompa, il cilindro, la valvola orbitrol, il serbatoio e le tubazioni in base alle specifiche del trattore e alle prestazioni desiderate. La portata e la pressione della pompa devono essere compatibili con il cilindro selezionato. Ad esempio, la pompa del sollevatore potrebbe essere sufficiente per il servosterzo, mentre per le prese idrauliche potrebbe essere necessaria una pompa ausiliaria.
• Punti di fissaggio: Identificare i punti ottimali per il fissaggio del cilindro idraulico sullo snodo centrale del telaio. Questo è un passaggio critico per garantire l'efficacia e la durabilità del sistema.
• Posizionamento della pompa: Decidere dove installare la pompa idraulica. Potrebbe essere necessario un attacco alla puleggia frontale del motore, come suggerito per il 615, o sfruttare la cinghia dell'alternatore, come nel caso di una pompa olio esistente.
• Percorso delle tubazioni: Pianificare il percorso delle tubazioni per evitare interferenze con altri componenti e garantire che siano protette da danni.

2. Smontaggio dei componenti esistenti (se necessario)

• Rimuovere il sistema di sterzo meccanico o servoassistito originale, se presente, o i componenti che ne impediscono l'installazione. Nel caso di Paolo, la rigidità dello sterzo suggerisce un problema che potrebbe richiedere la revisione o la sostituzione di parti esistenti.

3. Installazione della pompa idraulica

• Montare la pompa idraulica nel punto designato. Se si utilizza una pompa aggiuntiva, potrebbe essere necessario creare un nuovo attacco per la trasmissione del moto (es. tramite puleggia sull'albero motore).
• Collegare la pompa al motore per garantirne il funzionamento.

4. Installazione del cilindro idraulico

• Fissare il cilindro idraulico allo snodo centrale del trattore, assicurandosi che sia ben allineato e che la sua corsa sia adeguata al movimento dello snodo. Un montaggio errato del martinetto servoassestito, come quello "esageratamente grande" su un Lamborghini, può causare gravi problemi.

5. Installazione della valvola orbitrol

• Sostituire il piantone dello sterzo originale con la valvola orbitrol. Questa integrerà il volante e controllerà il flusso di olio.

6. Collegamento delle tubazioni e del serbatoio

• Collegare la pompa idraulica, la valvola orbitrol, il cilindro idraulico e il serbatoio dell'olio con le apposite tubazioni e raccordi. Assicurarsi che tutti i collegamenti siano sigillati e a prova di perdite.
• Installare il serbatoio dell'olio idraulico in una posizione accessibile per il riempimento e la manutenzione.

7. Riempimento del sistema e spurgo dell'aria

• Riempire il serbatoio con olio idraulico specifico per trattori.
• Spurgare l'aria dal sistema. Questa è una fase cruciale, simile allo spurgo dei freni di un'auto, per garantire il corretto funzionamento e la reattività dello sterzo. L'aria nel sistema può causare uno sterzo spugnoso o inefficace.
• Controllare il livello dell'olio e rabboccare se necessario.

8. Test e regolazioni

• Avviare il trattore e testare il funzionamento dello sterzo in un'area sicura.
• Verificare la fluidità della sterzata, la reattività e l'assenza di rumori anomali o perdite.
• Effettuare eventuali regolazioni per ottimizzare le prestazioni.

Considerazioni aggiuntive e problematiche comuni

Durante l'installazione e l'utilizzo di un sistema di sterzo idraulico, è importante considerare alcuni aspetti:

• Compatibilità dei materiali: Assicurarsi che tutti i componenti siano compatibili tra loro e con il tipo di olio idraulico utilizzato.
• Qualità dei componenti: Investire in componenti di alta qualità è fondamentale per la durabilità e l'affidabilità del sistema.
• Manutenzione: Controllare regolarmente il livello dell'olio idraulico, l'integrità dei tubi e dei raccordi e la pulizia del filtro. Una perdita di olio motore dal paraolio lato campana frizione, come nel caso di un trattorino Ferrari T90, o un consumo eccessivo di olio e gasolio con fumo biancastro, come descritto per un Ferrari 95 con motore Lombardini 914, indicano problematiche diverse ma sottolineano l'importanza della manutenzione generale del trattore.
• Pressione e portata: L'utente "ralfg" ha sollevato questioni importanti sulla portata e la pressione della pompa in relazione alla dimensione del pistone. Una pompa troppo grande o troppo piccola può portare a problemi di funzionamento o usura precoce.
• Modifiche e adattamenti: Nel caso di trattori più datati, potrebbero essere necessarie modifiche strutturali o l'adattamento di staffe e supporti per i nuovi componenti. Questo è particolarmente vero per l'integrazione del cilindro idraulico nello snodo centrale di un trattore articolato.
• Risoluzione dei problemi: Se si verificano problemi dopo l'installazione, come un eccessivo sforzo della pompa, una sterzata irregolare o perdite, è essenziale diagnosticare la causa con precisione. Le esperienze di rotture meccaniche come quella del "ferrari 75" che si è "rotto in due" a causa di una forcella sganciata dallo snodo centrale, evidenziano la fragilità di alcuni componenti e l'importanza di interventi preventivi e correttivi ben eseguiti.

Il caso del "tubo spezzato" e del "doppio ingresso"

Un'interessante osservazione da parte di "ralfg" riguarda un pistone servosterzo trovato in uno sfasciacarrozze, che presentava due tubi nella parte anteriore: uno di ferro per la pressione e uno di gomma "senza pressione" stretto con una fascetta. Questa configurazione potrebbe indicare un sistema che incorpora una valvola di bypass o un circuito di ritorno ausiliario, o addirittura una modifica non standard. In alcuni sistemi di sterzo idraulico, specialmente quelli con caratteristiche avanzate, possono esserci più vie per l'olio per gestire funzioni specifiche o per facilitare lo spurgo. Tuttavia, un tubo di gomma "senza pressione" stretto con una fascetta su un circuito di pressione è anomalo e suggerisce una riparazione improvvisata o un componente non idoneo. È fondamentale che tutti i tubi del circuito idraulico, sia di pressione che di ritorno, siano dimensionati e fissati correttamente per evitare guasti e perdite.

Esempi di soluzioni e innovazioni nel settore dei trattori articolati

Il settore agricolo è in continua evoluzione, con innovazioni che migliorano l'efficienza e il comfort delle macchine. Antonio Carraro, ad esempio, con la Serie Tony, propone trattori che rappresentano l’avanguardia della produzione AC. Si compongono di diversi modelli a trasmissione ibrida meccanico-idrostatica gestita da software, tra i quali gli ultimi nati Tony 8900 TRG, sterzante a ruote differenziate, Tony 8700 V e 11700 V, trattori a telaio convenzionale, e Mach4 Tony, primo quadricingolo cabinato, a telaio articolato, reversibile, a trasmissione idrostatica.

Questi modelli integrano soluzioni avanzate come:

• Trasmissione meccanico-idrostatica gestita da software (SIM - Shift In Motion): Offre 4 gamme meccaniche di velocità a controllo elettronico inseribili da fermo o in movimento.
• Sistema operativo ITAC (Intelligent Tractor AC): Gestisce funzioni automatiche come il Tractor Management Control (TMC) che semplifica le operazioni del conducente e monitora la diagnostica del trattore.
• Impianto idraulico avanzato: Costituito da pompe meccaniche ad ingranaggi e una pompa idraulica variabile a pistoni con gestione load-sensing e circuito dei tubi a sezione maggiorata. Questo riduce le perdite di carico per operare a basso regime del motore con alte portate idrauliche, abbattendo drasticamente l'impatto ambientale e il consumo di carburante. L'impianto offre fino a 9 distributori a doppio effetto elettronici indipendenti.
• Cabine pressurizzate Cat. 4: Proteggono l'operatore da inalazioni nocive di polveri, aerosol e vapori.
• Dualsteer® (brevetto BCS): Un esclusivo doppio sistema di sterzo che consente la gestione automatica e contemporanea di articolazione centrale e avantreno, coniugando stabilità e manovrabilità della macchina e ottenendo in tal modo raggi di volta particolarmente ridotti.

Queste innovazioni, sebbene relative a modelli più recenti, indicano la direzione della tecnologia e possono servire da ispirazione per l'aggiornamento di trattori più datati come il Ferrari 95 articolato. Sebbene l'installazione di un sistema di sterzo idraulico completo possa non eguagliare le performance di un sistema integrato di ultima generazione, può comunque apportare miglioramenti significativi in termini di comfort e funzionalità.

Costi e reperibilità dei pezzi

L'utente che ha installato un servosterzo su un "615" ha indicato un costo di 800 (Euro o Lire, non ricorda) rivolgendosi a un magazzino ben fornito e facendo installare il tutto da un meccanico. Questo suggerisce che, con una ricerca oculata dei componenti e l'affidamento a professionisti per l'installazione, i costi possono essere contenuti rispetto a un intervento completo in officina.

Per quanto riguarda la reperibilità dei pezzi, specialmente per modelli di trattori meno recenti, è possibile che alcuni componenti specifici per il Ferrari 95 articolato siano difficili da trovare nuovi. In questi casi, il mercato dell'usato o lo sfasciacarrozze (come nel caso del pistone trovato da "ralfg") possono essere fonti valide, ma è fondamentale verificare attentamente lo stato e la compatibilità dei pezzi. Pezzi come cuscinetti, boccole e snodi, come quelli che hanno causato la rottura del Ferrari 75, possono essere costosi e la rettifica non sempre è un'opzione valida, portando alla necessità di acquistare pezzi nuovi.

Riflessioni sulla manutenzione e sulla prevenzione dei guasti

La testimonianza di Paolo e di altri utenti del forum evidenzia l'importanza della manutenzione preventiva. Problemi come la rigidità dello sterzo, fumo anomalo dal motore, consumo eccessivo di olio e carburante, difficoltà nell'inserimento della retromarcia o il blocco di una rotula di un braccetto, sono tutti segnali che il trattore richiede attenzione.

Un controllo periodico dell'impianto idraulico, inclusa la pompa, i tubi, i filtri e il livello dell'olio, è fondamentale per prevenire guasti maggiori. La revisione degli iniettori e il controllo delle fasce elastiche del motore, come suggerito per il Ferrari 95 con motore Lombardini 914, sono interventi che possono prolungare significativamente la vita del motore e migliorare l'efficienza. Fare lavori "a metà" può rivelarsi antieconomico a lungo termine.

In conclusione, l'installazione di uno sterzo idraulico su un trattore Ferrari 95 articolato è un investimento che può migliorare notevolmente il comfort e l'efficienza operativa. Richiede una pianificazione accurata, la selezione dei componenti adeguati e un'installazione professionale, ma i benefici a lungo termine giustificano lo sforzo, trasformando un lavoro faticoso in un'esperienza più piacevole e produttiva.
