Guida Completa alla Sostituzione dei Dischi dei Freni sulla Toyota RAV4 (Modello 2003)

I freni di un'automobile sono una componente critica per la sicurezza, garantendo la capacità del veicolo di rallentare e fermarsi in modo efficace. Come tutti i componenti soggetti a usura, le pastiglie e i dischi dei freni richiedono una manutenzione regolare e, quando necessario, la sostituzione. La comprensione del funzionamento, dei segnali di usura e della procedura di sostituzione è fondamentale per mantenere il proprio veicolo in condizioni ottimali.

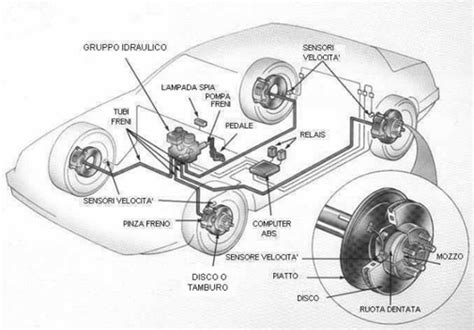

L'Impianto Frenante: Componenti e Funzionamento

L'impianto frenante di un'auto è un sistema complesso composto da diversi elementi che lavorano in sinergia. Tra questi, le pastiglie dei freni e i dischi sono i protagonisti principali dell'azione frenante.

Le pastiglie dei freni sono costituite da una piastra di metallo su cui è applicato un materiale d'attrito. Questo materiale è progettato per lavorare ad alte temperature e generare l'attrito necessario quando entra in contatto con il disco, provocando il rallentamento o l'arresto delle ruote. I dischi, noti anche come rotori, sono generalmente realizzati in una ghisa speciale, ma su alcune vetture possono essere trovati in materiali più avanzati come la ceramica o la fibra di carbonio. La loro forma può variare in base al tipo di vettura.

Quando il conducente preme il pedale del freno, un sistema idraulico spinge le pastiglie contro i dischi. L'attrito generato da questo contatto trasforma l'energia cinetica del veicolo in energia termica, rallentando le ruote. Questo processo è ciò che permette al veicolo di decelerare e fermarsi. È importante sottolineare che l'80% della potenza frenante di un veicolo proviene dai freni anteriori, motivo per cui si consumano più rapidamente rispetto a quelli posteriori.

Segnali di Usura e Problemi Comuni

L'usura delle pastiglie dei freni è un processo naturale dovuto al loro utilizzo frequente. Tuttavia, ci sono diversi fattori che possono influenzare la velocità di questo consumo, come lo stile di guida (ad esempio, la guida in contesti urbani con frequenti frenate), le condizioni stradali e il carico del veicolo. I segnali di usura delle pastiglie sono abbastanza evidenti e includono:

• Fischio o stridio in frenata: Questo è spesso il primo sintomo di pastiglie usurate. Quando le pastiglie sono nuove e il fischio si sente lo stesso, potrebbe essere dovuto a un irrigidimento del materiale che ricopre le pastiglie a causa di sbalzi termici o stoccaggio prolungato. In questo caso, una leggera limatura delle parti più rigide può risolvere il problema. Un utente ha segnalato un persistente fischio dopo la sostituzione delle pastiglie e dei dischi anteriori sulla sua RAV4 del 2003, nonostante avesse percorso migliaia di chilometri e il meccanico avesse suggerito che le pastiglie dovessero "assestarsi". Questo indica che il problema potrebbe non essere legato al rodaggio.
• Rumore forte o sordo: Se si avverte un rumore forte o sordo ogni volta che si preme il pedale del freno, potrebbe indicare che le pastiglie dei freni hanno raggiunto il loro limite minimo di spessore.
• Efficacia di frenata ridotta: Una sensazione di "spugnosità" al pedale del freno o una maggiore distanza di arresto sono chiari indicatori di un problema all'impianto frenante.

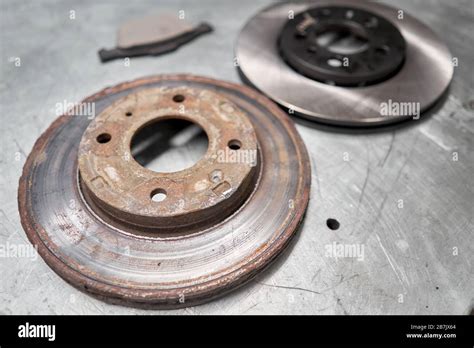

• Consumo irregolare del disco: Un utente ha riportato "numerose ondulazioni sulla superficie" dei dischi originali Toyota, suggerendo un problema di qualità o di adattamento delle pastiglie. Questo può portare a prestazioni di frenata inefficaci e rumori anomali. Il passaggio a dischi TarOx e pastiglie TarOx ha risolto il problema in quel caso specifico, suggerendo che la qualità dei ricambi gioca un ruolo cruciale.

In media, le pastiglie dei freni dovrebbero essere sostituite ogni 30-40 mila chilometri percorsi, o quando lo spessore del materiale d'attrito si riduce a meno di 2-3 millimetri. La misurazione dello spessore richiede un apposito indicatore. Per quanto riguarda i dischi, è consigliabile sostituirli sempre in coppia (entrambi gli anteriori o entrambi i posteriori) per garantire una frenata uniforme ed evitare squilibri pericolosi.

Un utente ha notato che le pastiglie posteriori della sua RAV4, utilizzata raramente a pieno carico, si sono usurate molto poco nel corso degli anni, mentre i dischi posteriori erano "praticamente quasi intonsi". Le ha sostituite solo perché ormai "vetrificate" contestualmente al montaggio di nuovi dischi e pastiglie anteriori. Ciò evidenzia la minore usura dei freni posteriori rispetto agli anteriori.

Preparazione alla Sostituzione dei Dischi dei Freni

La sostituzione dei dischi dei freni, sebbene sia un intervento di manutenzione ordinaria, richiede attenzione e l'uso degli strumenti corretti. Per coloro che hanno una certa dimestichezza con la meccanica, è possibile eseguire l'operazione in autonomia. Tuttavia, in caso di dubbi o mancanza di esperienza, è sempre consigliabile rivolgersi a un meccanico qualificato per evitare danni all'impianto.

1. Ispezione Iniziale e Acquisto Componenti:Prima di iniziare, è fondamentale ispezionare accuratamente l'impianto frenante esistente per determinare quali componenti necessitano di sostituzione: le pastiglie, le pinze, i dischi del freno (rotori) o tutti questi elementi. È una buona pratica acquistare più componenti del necessario; sarà più semplice restituire quelli non utilizzati in seguito, purché siano puliti, integri e accompagnati dalla ricevuta. Nel caso di problemi persistenti con dischi e pastiglie, come il "consumo irregolare del disco con numerose ondulazioni" menzionato da un utente, potrebbe essere opportuno considerare ricambi di marca diversa o di qualità superiore rispetto a quelli originali, come i TarOx che si sono dimostrati efficaci per il problema riscontrato.

2. Strumenti Necessari:Assicurarsi di avere a disposizione gli strumenti adeguati, che tipicamente includono:

• Cric idraulico o a carrello
• Cavalletti di sicurezza
• Chiave dinamometrica
• Chiave per bulloni delle ruote (o pistola ad impatto)
• Set di chiavi a bussola e chiavi fisse
• Cacciavite
• Martello
• Piede di porco piccolo (opzionale, per rimuovere la pinza)
• Morsetto a C o morsetto a G (per comprimere il pistone della pinza)
• Spazzola metallica
• Grasso anti-stridulo (specifico per freni)
• Guanti da lavoro e occhiali di protezione
• Liquido dei freni nuovo (se necessario)
• Panni puliti

3. Messa in Sicurezza del Veicolo:Parcheggiare l'auto su una superficie piana e stabile. Inserire il freno di stazionamento (o freno di emergenza) e posizionare dei blocchi di legno o cunei dietro le ruote posteriori (o anteriori, a seconda di dove si sta lavorando) per impedire qualsiasi movimento. Allentare leggermente i dadi ad aletta della ruota su cui si intende lavorare, ma senza rimuoverli completamente.

Procedura Dettagliata per la Sostituzione dei Dischi Anteriori

Questa sezione descriverà i passaggi per la sostituzione dei dischi dei freni anteriori, ma i principi sono applicabili anche ai posteriori con alcune leggere variazioni.

1. Sollevamento del Veicolo e Rimozione della Ruota:

• Sollevare l'auto utilizzando il cric e posizionarla sui cavalletti di sicurezza. Assicurarsi che i cavalletti siano posizionati sotto una parte robusta del telaio o del sotto-telaio. In caso di incertezza, consultare il manuale del proprietario del RAV4.
• Per una maggiore sicurezza, posizionare la ruota smontata sotto il veicolo, subito dietro il cavalletto. In questo modo, se l'auto dovesse scivolare, atterrerebbe sulla ruota anziché sul meccanico.
• Rimuovere completamente i dadi ad aletta e la ruota.

2. Rimozione della Pinza del Freno:

• Localizzare i due bulloni che fissano la pinza del freno in posizione. Rimuoverli.
• Far scorrere la pinza verso l'esterno. Se dovesse essere difficile rimuoverla, un piccolo piede di porco può essere d'aiuto per fare leva.
• Utilizzare fascette o un gancio per appendere la pinza alla sospensione. È fondamentale evitare che la pinza rimanga appesa al tubo del freno, in quanto ciò potrebbe danneggiare la linea del freno e causare perdite.

3. Rimozione del Supporto della Pinza:

• Sul retro del mozzo, individuare i due bulloni che fissano il supporto della pinza in posizione. Questi bulloni sono spesso estremamente serrati.
• Utilizzare una chiave per bulloni o una pistola ad impatto per allentarli e rimuoverli.

4. Ispezione e Rimozione delle Pastiglie dei Freni Vecchie:

• Rimuovere le pastiglie dei freni vecchie dal supporto e ispezionarle per valutarne l'usura. Notare lo spessore residuo del materiale d'attrito.
• Se si intende riutilizzare le pastiglie esistenti (nel caso di una semplice rettifica del disco o se le pastiglie sono ancora in buone condizioni e si sta sostituendo solo il disco), pulirle accuratamente.

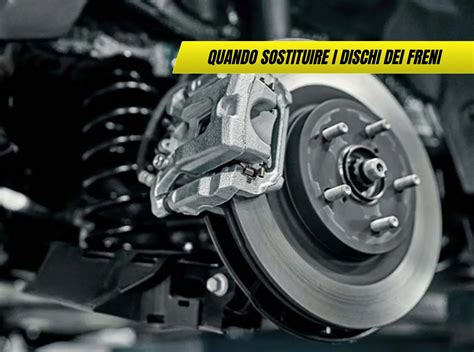

5. Rimozione del Disco del Freno Vecchio:

• Controllare il disco del freno per individuare una eventuale vite di posizionamento che lo fissa al mozzo. Se presente, svitarla.
• A questo punto, il disco dovrebbe essere libero. Se è bloccato dalla ruggine o da detriti, colpirlo delicatamente ma con decisione con un martello (preferibilmente di gomma o con un pezzo di legno interposto) per allentarlo. Evitare di colpire troppo forte per non danneggiare il mozzo.

6. Preparazione per il Nuovo Disco:

• Utilizzare una spazzola metallica per pulire accuratamente la ruggine e i detriti dal mozzo. Questo previene la corrosione futura e assicura che il nuovo disco si appoggi perfettamente.
• Se il vecchio disco è ancora entro le specifiche minime di spessore, ma presenta lievi ondulazioni o rigature, potrebbe essere possibile farlo rettificare presso un'officina meccanica o un negozio di ricambi auto. Tuttavia, in caso di dubbio o usura significativa, la sostituzione è la scelta più sicura. Un utente ha riscontrato un "consumo irregolare del disco con numerose ondulazioni sulla superficie" con ricambi originali Toyota, suggerendo che in certi casi la rettifica potrebbe non essere sufficiente o che la qualità del ricambio originale potrebbe essere stata insufficiente.

7. Installazione del Nuovo Disco del Freno:

• Installare il nuovo disco del freno (o quello rettificato) sul mozzo, assicurandosi che sia a filo e ben posizionato.
• Se era presente una vite di posizionamento, riavvitarla per fissare temporaneamente il disco al mozzo.

8. Installazione delle Nuove Pastiglie e Ri-assemblaggio della Pinza:

• Applicare un sottile strato di grasso anti-stridulo sul retro delle nuove pastiglie dei freni (sulle piastre metalliche, non sul materiale d'attrito!). Fare attenzione a non contaminare il materiale d'attrito delle pastiglie o la superficie del disco con il grasso.
• Installare le pastiglie dei freni nel supporto della pinza.
• Utilizzare un morsetto a C o un morsetto a G e una vecchia pastiglia del freno per comprimere il pistone della pinza. Il pistone deve essere spinto indietro fino a quando non è a filo con l'alloggiamento della pinza, per fare spazio alle nuove pastiglie più spesse.
• Durante questa operazione, è consigliabile aprire il tappo del serbatoio del liquido dei freni per consentire la fuoriuscita della pressione e ridurre il rischio di perdite. Fare attenzione a pulire immediatamente qualsiasi fuoriuscita di liquido dei freni, poiché può danneggiare la vernice dell'auto.
• Rimettere la pinza nel supporto e allineare i fori dei bulloni.
• Installare e serrare i bulloni della pinza. È fondamentale che questi bulloni siano serrati alla coppia corretta, consultando il manuale di servizio del veicolo.
• Reinstallare il supporto della pinza, serrando i bulloni con una chiave per bulloni o una pistola ad impatto.
• Controllare che il disco del freno possa muoversi liberamente senza l'applicazione dei freni.

9. Sostituzione delle Pinze (se necessario) e Tubi dei Freni:

• Se si decide di sostituire anche le pinze, è consigliabile sostituire anche i tubi dei freni per garantire un funzionamento ottimale.
• Quando si installano nuove pinze, assicurarsi che tutti i raccordi e le viti di spurgo siano posizionate nella parte superiore. In caso contrario, non sarà possibile spurgare correttamente i freni.

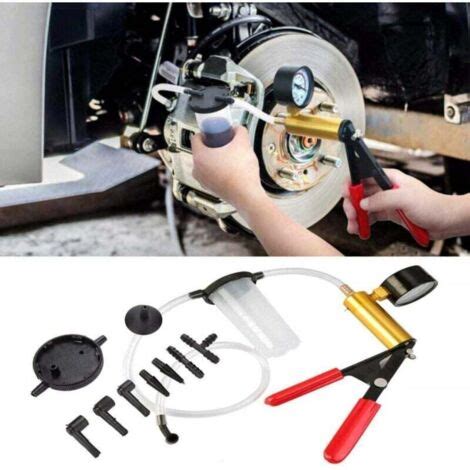

• Dopo aver sostituito le pinze e/o i tubi dei freni, sarà necessario spurgare l'intero sistema frenante per eliminare l'aria intrappolata.

Fasi Finali e Rodaggio

Una volta completata la sostituzione su tutti i dischi necessari (ricordarsi sempre di lavorare in coppia, anteriori o posteriori), si procede con le fasi finali e il rodaggio.

1. Rimontaggio delle Ruote e Abbassamento del Veicolo:

• Rimontare le ruote e stringere a mano i dadi ad aletta.
• Abbassare l'auto a terra.
• Serrare i dadi ad aletta utilizzando una chiave dinamometrica o una chiave per bulloni, assicurandosi di applicare la coppia di serraggio corretta specificata dal produttore.

2. Pressione del Pedale del Freno:

• Prima di avviare il veicolo, premere il pedale del freno più volte (di solito 3-4 volte) fino a quando non si avverte una pressione solida. Questo permette ai pistoni della pinza di assestarsi contro le nuove pastiglie e dischi.
• Se sono state sostituite le pinze o i tubi dei freni, verificare attentamente la presenza di perdite di liquido dei freni.

3. Test di Guida Iniziale:

• Per il primo test, posizionare dei blocchi di ruote leggermente indietro e davanti alle ruote anteriori e posteriori dell'auto. Questo permette di effettuare brevi movimenti in avanti e indietro per testare i freni in un ambiente controllato.

4. Test di Guida su Strada e Rodaggio:

• Eseguire un vero e proprio test di guida su strada, prestando attenzione a eventuali rumori anomali (stridori o rumori sordi).
• È fondamentale effettuare il rodaggio dei nuovi freni. Ciò significa non esercitare una pressione eccessiva sui freni per i primi 200 chilometri circa. Evitare frenate brusche o prolungate.
• Una procedura di rodaggio comune prevede di accelerare fino a circa 95 km/h, rallentare gradualmente fino a 65 km/h e ripetere l'operazione alcune volte. Successivamente, ripetere l'operazione con una velocità massima di 80 km/h e una bassa velocità di 50 km/h.
• Guidare normalmente per un po', ascoltando attentamente. Se non si avvertono stridori o rumori sordi persistenti, il lavoro è stato eseguito con successo.

Considerazioni Aggiuntive e Risoluzione Problemi

Come evidenziato dall'esperienza di alcuni utenti di RAV4, anche dopo la sostituzione, possono verificarsi problemi. Un fischio persistente dopo 9.000 km e un consumo irregolare dei dischi originali sono segnali che richiedono attenzione.

• Qualità dei Ricambi: L'esperienza ha dimostrato che non tutti i ricambi, anche se originali, sono all'altezza delle aspettative del primo equipaggiamento. Il passaggio a marche aftermarket rinomate, come TarOx per dischi e pastiglie, ha risolto problemi di fischio e usura irregolare per un utente. Questo suggerisce che investire in ricambi di qualità superiore può prevenire futuri inconvenienti. Le pastiglie FE.RO.DO. (Ferodo) sono un marchio ben noto e generalmente considerate di buona qualità, utilizzate da molti professionisti.
• Diagnosi Professionale: Se i problemi persistono nonostante la sostituzione, è consigliabile un controllo approfondito presso un'officina Toyota o un meccanico specializzato. Un controllo/pulizia dei freni anteriori a un costo di 50-60 euro, come proposto a un utente, potrebbe essere un primo passo per identificare e risolvere problemi minori. Tuttavia, se il problema è più profondo, come un disco difettoso o una pinza bloccata, potrebbe essere necessaria una sostituzione più estesa.
• Usura Posteriore: Le pastiglie posteriori, specialmente su veicoli che non viaggiano quasi mai a pieno carico, tendono ad usurarsi molto meno. L'esperienza di un utente che le ha cambiate solo perché "vetrificate" e non per consumo effettivo, conferma questa tendenza. È comunque buona norma ispezionarle regolarmente.

La manutenzione dei freni è un aspetto cruciale della sicurezza veicolare. La comprensione del processo e l'attenzione ai segnali che il veicolo ci invia possono fare la differenza tra una guida sicura e situazioni potenzialmente pericolose.
