Connettore Faro Mondeo MK4: Guida Completa alla Diagnosi e Sostituzione

Il connettore del faro, un componente apparentemente piccolo ma fondamentale per la sicurezza stradale, gioca un ruolo cruciale nel garantire che l'illuminazione del veicolo funzioni correttamente. Nel caso specifico della Ford Mondeo MK4, come per molti altri veicoli, questo connettore può essere soggetto a usura, corrosione o danni, portando a problemi con il funzionamento dei fari. Comprendere la natura di questi problemi e come affrontarli è essenziale per ogni proprietario di Mondeo MK4.

Comprendere la Funzione del Connettore Faro

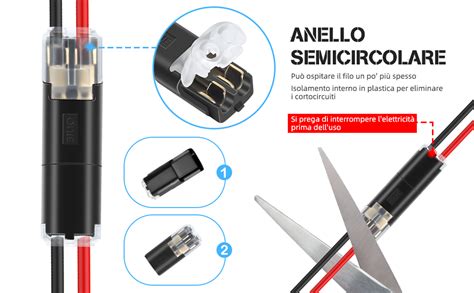

Il connettore del faro è il punto di giunzione tra il cablaggio del veicolo e il faro stesso. La sua funzione principale è quella di trasmettere l'energia elettrica dalla batteria e dagli interruttori del veicolo alla lampadina del faro, consentendole di illuminare la strada. Questo collegamento deve essere solido e privo di interferenze per garantire un flusso di corrente costante e affidabile. Un connettore danneggiato o corrotto può interrompere questo flusso, causando malfunzionamenti che vanno dalla singola lampadina che non si accende a problemi più complessi che coinvolgono più funzioni luminose del veicolo.

Sintomi di un Connettore Faro Danneggiato sulla Mondeo MK4

Identificare i sintomi di un connettore del faro difettoso è il primo passo verso la risoluzione del problema. Diversi segnali possono indicare un problema:

• Fari che non si accendono o si accendono in modo intermittente: Questo è il sintomo più ovvio. Se un faro, o entrambi, non si accendono affatto, o si spengono e si riaccendono senza motivo apparente, il connettore è un sospetto primario.
• Luminosità ridotta dei fari: Un collegamento elettrico scadente a causa della corrosione o di pin allentati può impedire alla corrente di raggiungere la lampadina in modo efficiente, risultando in una luce più debole del normale.
• Spie luminose sul cruscotto: In alcuni casi, un malfunzionamento del circuito dei fari, causato da un connettore difettoso, può attivare spie di avaria sul quadro strumenti, come la spia dei fari o una spia generica di malfunzionamento del sistema elettrico.
• Odore di bruciato o fusibili bruciati: Un connettore danneggiato può causare un aumento della resistenza elettrica, che a sua volta può generare calore e persino un odore di bruciato. In casi estremi, questo può portare al bruciamento dei fusibili associati al circuito dei fari.
• Danni visibili al connettore: Ispezionando visivamente il connettore, si potrebbero notare segni di fusione, scolorimento, corrosione sui pin metallici o fili danneggiati.

Cause Comuni di Danneggiamento del Connettore Faro

L'ambiente in cui opera un connettore del faro è tutt'altro che ideale. L'esposizione continua a umidità, calore, vibrazioni e agenti chimici (come sale stradale o fluidi del motore) può portare al deterioramento nel tempo. Le cause più frequenti includono:

• Corrosione: L'umidità che penetra nel connettore può reagire con i contatti metallici, formando ossidi e solfuri che aumentano la resistenza elettrica e ostacolano il flusso di corrente. Questo è particolarmente comune nelle zone costiere o in climi umidi.
• Usura e vibrazioni: Le vibrazioni costanti durante la guida possono allentare i collegamenti all'interno del connettore o causare attrito sui fili, portando a interruzioni o cortocircuiti.
• Surriscaldamento: Un sovraccarico del circuito, un cablaggio difettoso o un contatto corroso possono causare un aumento della temperatura nel connettore, portando alla fusione della plastica e al deterioramento dei contatti.
• Danni fisici: Impatti accidentali durante la manutenzione del veicolo, incidenti o semplicemente l'età del componente possono causare la rottura fisica del connettore o dei suoi pin.
• Installazione errata di ricambi: Se i fari sono stati sostituiti in precedenza, un'installazione non corretta del connettore può portare a collegamenti allentati o a un'esposizione maggiore agli elementi.

Diagnosi del Problema: Passi da Seguire

Prima di procedere alla sostituzione, è fondamentale diagnosticare correttamente il problema per assicurarsi che sia effettivamente il connettore del faro a essere la causa.

1. Ispezione Visiva: Come accennato, un controllo visivo del connettore è il primo passo. Scollegare il connettore dal faro e cercare segni di corrosione (una polvere verde o bianca sui pin), bruciature, fili sfilacciati o plastica rotta.
2. Controllo dei Fusibili: Verificare sempre i fusibili associati al circuito dei fari. Un fusibile bruciato può essere un sintomo di un problema elettrico più ampio, incluso un connettore difettoso che causa un cortocircuito.
3. Test di Continuità con Multimetro: Un multimetro è uno strumento indispensabile per la diagnosi.
   • Con il connettore scollegato: Si può testare la continuità dei singoli fili dal connettore fino al punto in cui entrano nel cablaggio principale del veicolo. Questo aiuta a identificare rotture nei fili.
   • Con il connettore collegato (e l'alimentazione del veicolo accesa): Si può misurare la tensione presente sui pin del connettore che vanno alla lampadina. Confrontare questa tensione con quella della batteria per verificare se c'è una caduta di tensione significativa, che potrebbe indicare un problema di resistenza nel connettore o nel cablaggio.
4. Test della Lampadina: Assicurarsi che la lampadina del faro non sia semplicemente bruciata. Provare a sostituirla con una nuova lampadina funzionante per escludere questa possibilità.
5. Controllo del Relè (se applicabile): Alcuni sistemi di illuminazione utilizzano relè. Verificare il corretto funzionamento del relè dei fari, se presente, poiché un relè difettoso può mimare i sintomi di un connettore danneggiato.

Sostituzione del Connettore Faro Mondeo MK4

Se la diagnosi conferma che il connettore del faro è difettoso, la sostituzione è spesso la soluzione più efficace. Questo compito può essere affrontato in diversi modi, a seconda del tipo di danno e della disponibilità di ricambi.

Opzione 1: Pulizia e Riparazione (per danni lievi)

Se il connettore presenta solo una lieve corrosione superficiale e i pin sono ancora in buone condizioni, potrebbe essere possibile ripararlo senza sostituirlo completamente.

1. Pulizia dei Contatti: Utilizzare uno spray pulisci contatti elettrici specifico per automobili. Spruzzare abbondantemente sui pin del connettore e all'interno delle prese. Utilizzare una piccola spazzola (come uno spazzolino da denti morbido o una spazzola in ottone) per rimuovere delicatamente la corrosione.
2. Asciugatura: Assicurarsi che il connettore sia completamente asciutto prima di ricollegarlo. Si può utilizzare aria compressa o lasciarlo all'aria per un po'.
3. Applicazione di Grasso Diellettrico: Una volta pulito e asciutto, si può applicare uno strato sottile di grasso dielettrico (vaselina tecnica o specifici grassi per contatti elettrici) sui pin. Questo aiuta a prevenire future corrosioni, creando una barriera contro l'umidità.

Opzione 2: Sostituzione del Connettore (il metodo più comune)

Nella maggior parte dei casi, soprattutto se il connettore è bruciato, fuso o gravemente corroso, la sostituzione completa è la scelta migliore.

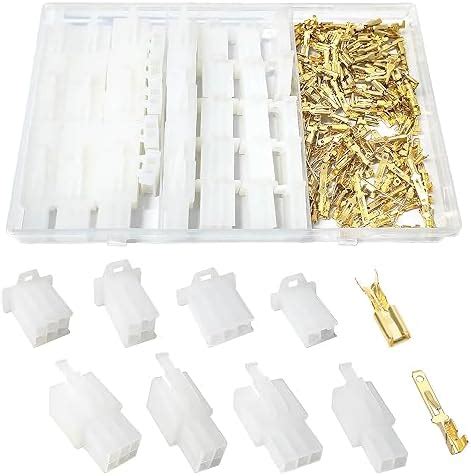

1. Acquisto del Ricambio: È fondamentale procurarsi il connettore corretto per la Ford Mondeo MK4. Questo può essere un connettore "plug-and-play" che si collega direttamente al cablaggio esistente, oppure un kit universale che richiede la crimpatura dei fili. Verificare il numero di pin e la configurazione del connettore originale. È possibile trovare ricambi presso concessionarie Ford, negozi di ricambi auto o online.
2. Accesso al Connettore: A seconda del faro (sinistro o destro), potrebbe essere necessario rimuovere il faro stesso per avere un accesso agevole al connettore. Consultare il manuale d'uso del veicolo o guide online specifiche per la Mondeo MK4 per le istruzioni sulla rimozione del faro.
3. Scollegamento del Vecchio Connettore: Una volta raggiunto il connettore, scollegarlo dal faro. Se è bloccato, fare attenzione a non forzare eccessivamente.
4. Taglio e Preparazione dei Fili: Se si utilizza un kit di sostituzione, sarà necessario tagliare il vecchio connettore dal cablaggio del veicolo, lasciando una lunghezza sufficiente di filo per poter lavorare. Spellare con cura circa 1-1.5 cm di isolamento da ciascun filo.
5. Collegamento dei Nuovi Fili: Questo è il passaggio più critico e richiede precisione:
   • Crimpatura: Utilizzare connettori a crimpare di buona qualità (tubetti termorestringenti con adesivo interno sono ideali per una sigillatura ermetica) per collegare i fili del cablaggio del veicolo ai fili del nuovo connettore. Assicurarsi che ogni filo sia collegato al suo omologo corretto. È fondamentale rispettare la sequenza dei colori dei fili, se possibile, o fare riferimento a uno schema elettrico.
   • Saldatura (alternativa): Se si preferisce la saldatura, assicurarsi di utilizzare saldature di alta qualità e di isolare ogni giunzione con guaina termorestringente. La saldatura può essere più robusta ma richiede più abilità.
6. Verifica dei Collegamenti: Prima di isolare completamente le giunzioni, è consigliabile collegare temporaneamente il nuovo connettore al faro e verificare con il multimetro che ci sia continuità e che la tensione sia corretta (se possibile senza accendere le luci per evitare cortocircuiti accidentali).
7. Isolamento e Fissaggio: Una volta verificati tutti i collegamenti, isolare ogni giunzione con guaina termorestringente e assicurarsi che sia ben sigillata. Utilizzare fascette per fissare il nuovo cablaggio in modo ordinato, evitando che sfreghi contro altre parti del motore o del telaio.
8. Rimontaggio: Se il faro è stato rimosso, rimontarlo seguendo le istruzioni inverse. Collegare il nuovo connettore al faro e verificare il funzionamento di tutte le luci.

Considerazioni sulla Sicurezza e Suggerimenti Aggiuntivi

• Scollegare la Batteria: Prima di iniziare qualsiasi lavoro sul sistema elettrico del veicolo, è sempre una buona pratica scollegare il terminale negativo della batteria per evitare cortocircuiti accidentali e danni ai componenti elettronici.
• Utilizzare Strumenti Adeguati: Assicurarsi di avere gli strumenti giusti, come pinze spellafili, crimpatrici di qualità, un buon multimetro e, se necessario, un saldatore.
• Documentare i Collegamenti: Se si smonta qualcosa, scattare foto o prendere appunti sui collegamenti e sul posizionamento dei componenti può essere estremamente utile durante il rimontaggio.
• Manuali di Officina: Per una guida dettagliata specifica per la Ford Mondeo MK4, consultare un manuale di officina del veicolo. Questi manuali forniscono schemi elettrici, procedure di smontaggio e specifiche tecniche accurate.
• Affidarsi a Professionisti: Se non ci si sente sicuri nell'eseguire queste riparazioni, è sempre meglio rivolgersi a un meccanico qualificato o a un elettrauto. Un lavoro elettrico eseguito in modo errato può causare problemi più gravi e costosi.

La manutenzione preventiva, come l'ispezione periodica dei connettori dei fari, soprattutto dopo aver guidato in condizioni avverse, può aiutare a identificare e risolvere piccoli problemi prima che diventino guasti maggiori, garantendo la sicurezza e l'affidabilità della Ford Mondeo MK4.
