Il comportamento di un'automobile in curva è un complesso intreccio di principi fisici e soluzioni ingegneristiche. Al centro di questa dinamica si trova il concetto di "raggio di sterzo", un parametro fondamentale che determina la capacità di un veicolo di percorrere una traiettoria curva. Comprendere il raggio di sterzo significa addentrarsi nella geometria delle ruote, nel funzionamento del differenziale e nel rapporto di sterzo, tutti elementi che contribuiscono all'agilità e alla sicurezza di guida.
La Geometria Fondamentale della Curva
Quando un'automobile affronta una curva, le sue ruote non seguono la stessa traiettoria. Questo è un concetto apparentemente elementare ma cruciale per analizzare il comportamento del veicolo. Le due ruote esterne alla curva descriveranno circonferenze di raggio maggiore rispetto alle due ruote interne. Di conseguenza, ad ogni specifica rotazione del volante corrisponde una contemporanea e differente circonferenza descritta da ciascuna ruota.
Per esemplificare, consideriamo una Tesla Model S con le ruote completamente sterzate. Il diametro di giro, ovvero il cerchio descritto dalla parte più esterna del veicolo, è di circa 11,30 metri. Questo implica che la ruota posteriore interna percorre una piccola circonferenza di circa 2,7 metri di raggio, mentre quella anteriore esterna ne percorre una quasi doppia, circa 5,3 metri di raggio. Le ruote anteriori, a loro volta, descrivono una circonferenza esterna di 5,27 metri di raggio e una interna di 4,02 metri. Questa differenza negli angoli di sterzata tra la ruota interna ed esterna è un aspetto chiave della progettazione, risolto attraverso il dimensionamento dei bracci dello sterzo.
Questo principio si applica anche alle ruote posteriori. Se su questo asse fosse presente la trazione, in curva la ruota esterna dovrebbe poter girare più velocemente di quella interna per mantenere la spinta d'insieme costante. Questa necessità di compensare automaticamente le differenti rotazioni è storicamente stata affidata al differenziale.
L'Angolo di Ackermann: La Chiave per una Sterzata Precisa

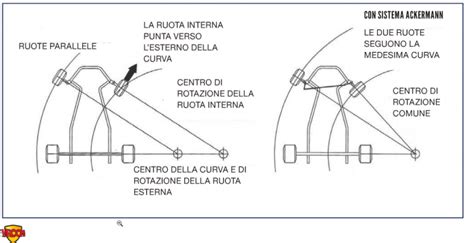

La necessità di avere angoli di sterzata differenti tra le ruote interne ed esterne in curva è formalizzata dal principio noto come "Angolo di Ackermann". Sebbene il nome sia legato all'agente che depositò il brevetto nel 1818, non è necessariamente quello del suo inventore originale. L'obiettivo è far sì che ogni ruota segua una traiettoria tangenziale alla circonferenza descritta dal veicolo.
Il cinematismo di sterzo ideale che rispetta perfettamente questa condizione per ogni angolo di sterzata è il cinematismo di Bourlet, ma la sua complessità realizzativa e la necessità di manutenzione costante lo rendono poco pratico. Per questo motivo, si utilizzano comunemente le soluzioni di Jeantaud o di Panhard, che approssimano in modo eccellente la sterzata teorica di Ackermann e richiedono minimi accorgimenti di manutenzione, essendo realizzati con soli due snodi sferici.
La misura dell'effetto Ackermann è legata alla distanza "L" tra i perni di sterzo. Minore è questa distanza, maggiore sarà l'effetto Ackermann. In Formula 1 e nelle auto da corsa, dove la massimizzazione delle prestazioni e la minimizzazione del sottosterzo sono cruciali, la selezione dell'angolo di Ackermann è estremamente variabile e dipende dall'assetto e dal tipo di tracciato. In casi in cui la ruota interna contribuisce significativamente all'aderenza complessiva, si tende a esasperare l'effetto Ackermann (Pro-Ackermann).
Il Ruolo Cruciale del Differenziale
Il differenziale è un componente meccanico fondamentale, spesso descritto come un "meccanismo planetario", che svolge un ruolo vitale nel permettere alle ruote di girare a velocità diverse. L'albero motore, tramite la trasmissione, trasferisce la rotazione all'asse primario e, attraverso il meccanismo planetario, ai semiassi destro e sinistro. Indipendentemente dalle velocità delle ruote posteriori, la velocità del meccanismo differenziale rimane costante, pari alla media delle velocità dei semiassi.
Tuttavia, questa proprietà del differenziale presenta un potenziale inconveniente: se i coefficienti di attrito tra le ruote e la superficie stradale sono diversi - ad esempio, se un'auto passa su una macchia d'olio o su una superficie ghiacciata - una ruota può girare molto più facilmente dell'altra. In una situazione in cui la ruota di destra ha un ottimo controllo sull'asfalto e quella di sinistra è sul ghiaccio con aderenza quasi assente, la ruota sinistra inizierà a girare molto più velocemente, assorbendo quasi tutta la rotazione che il differenziale ripartisce. Poiché la somma delle velocità dei semiassi è costante, se un semiasse gira velocemente, l'altro potrebbe non girare affatto.
Il DIFFERENZIALE: che COS'È e COME FUNZIONA?
Questo comportamento, che potrebbe sembrare un difetto, è oggetto di continue ricerche ingegneristiche. Gli ingegneri si sforzano di migliorare il differenziale, mantenendone la proprietà essenziale per il controllo ottimale in curva e mitigandone gli effetti spiacevoli, come l'impossibilità di muoversi quando la differenza di velocità tra le ruote è eccessiva.
Nelle autovetture elettriche moderne con più motori, la funzione del differenziale meccanico è spesso sostituita da una compensazione elettronica dei giri di ciascun motore. Questa soluzione offre un controllo ancora più preciso sulla ripartizione della coppia e sulla gestione della trazione.
Il Rapporto di Sterzo: Agilità e Feeling di Guida
Il "rapporto di sterzo" è un altro parametro di importanza capitale, spesso sottovalutato, che definisce la relazione tra i gradi di sterzata impressi dal guidatore al volante e quelli effettivamente ottenuti dalle ruote anteriori. Questo rapporto è il principale indicatore della rapidità di risposta del comando dello sterzo.
La stragrande maggioranza delle auto in circolazione presenta un rapporto di sterzo compreso tra 12:1 e 20:1. Ad esempio, una BMW Serie 3 G20 con un rapporto di 14.1:1 significa che per ogni 14,1 gradi di rotazione del volante, le ruote anteriori sterzano di 1 grado. Un rapporto di sterzo più basso, come quello di 11.8:1 dell'Alfa Romeo Giulia, indica una risposta più rapida e diretta.
Tuttavia, il rapporto di sterzo da solo non è sufficiente a definire l'agilità di un'auto. Altri fattori, come l'assetto, l'architettura delle sospensioni, il telaio e la "zona morta" del volante (l'area di gioco centrale prima che le ruote inizino a sterzare), contribuiscono enormemente al feeling restituito al guidatore. La proverbiale dinamica di guida dell'Alfa Romeo Giulia, ad esempio, è attribuibile non solo al suo meccanismo di primissimo livello e a un rapporto di sterzo rapidissimo, ma anche a una zona morta praticamente inesistente, che fa percepire l'auto come un'estensione del pensiero del guidatore.
Il panorama dei rapporti di sterzo è diventato più complesso con l'introduzione di sistemi a rapporto variabile. Mentre auto come la BMW Serie 3, l'Alfa Romeo Giulia o la Jaguar XE mantengono un rapporto costante, veicoli come l'Audi RS6 presentano uno sterzo variabile. In questi sistemi, il rapporto è più "lento" al centro dello sterzo, con ingranaggi più ravvicinati che tendono ad allontanarsi verso gli estremi, offrendo un rapporto più rapido. Questa caratteristica è particolarmente utile nelle manovre a bassa velocità e nelle curve strette.
Il Raggio di Curvatura e la Fascia d'Ingombro
Il "raggio di curvatura" (o raggio di sterzatura) di un veicolo è un parametro cruciale non solo per la dinamica di guida, ma anche per la progettazione di infrastrutture, edifici residenziali, commerciali e industriali. Esso influenza direttamente la manovrabilità dei veicoli all'interno e intorno a tali strutture.
Secondo l'articolo 217 del Regolamento di Attuazione del Codice della Strada italiano, ogni veicolo a motore, o complesso di veicoli, compreso il carico, deve potersi inscrivere in una corona circolare (fascia d'ingombro) con un raggio esterno di 12,50 metri e un raggio interno di 5,30 metri. Le autovetture, in genere, hanno un raggio di curvatura esterno medio tra i 5,5 e i 6 metri.
È importante considerare anche la "fascia d'ingombro" in curva. Quando un veicolo curva, la sua larghezza effettiva aumenta. Per una Tesla larga 1,96 metri, in curva questa occupazione può estendersi fino a 3,12 metri, ovvero il 160% della sua larghezza. Questa dimensione, definita "profilo d'ingombro", indica la fascia di strada effettivamente occupata dal veicolo durante la manovra. Pertanto, in curva, è necessario prestare attenzione non solo al passaggio del frontale, ma anche alla parte posteriore del veicolo.
La progettazione di aree di carico e scarico in siti industriali, ad esempio, richiede raggi di curvatura ampi e spazi adeguati per consentire l'accesso sicuro e agevole a camion e autoarticolati. Analogamente, nelle rotatorie, la norma limita l'uso in base alla gerarchia delle strade e, ovviamente, aumentando la velocità del veicolo, è opportuno incrementare il raggio di curvatura.

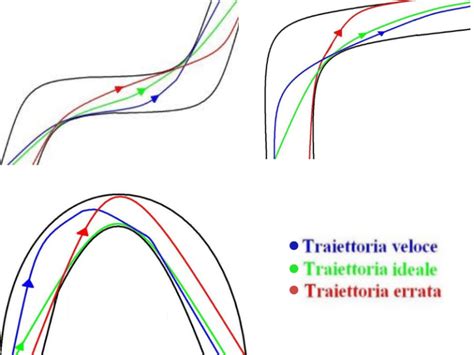

L'Innovazione nel Calcolo delle Traiettorie
La comprensione approfondita della geometria veicolare è fondamentale per l'incidentologia e per la definizione di traiettorie realistiche. Strumenti software specializzati, come AutoTURN Online, basato su cloud e accessibile via browser, sono diventati essenziali per i professionisti che lavorano alla progettazione di infrastrutture. Questi strumenti permettono di simulare i movimenti dei veicoli, verificando la fattibilità di manovre complesse e garantendo la sicurezza e l'efficienza dei progetti.
Un sondaggio condotto tra gli utilizzatori di AutoTURN Online ha rivelato che quasi il 90% dei partecipanti ritiene "abbastanza importante" o "molto importante" la collaborazione con altri membri del team o soggetti interessati nella fase concettuale o di revisione del progetto, specialmente quando si tratta di verificare la traiettoria di curvatura di un veicolo. I professionisti che utilizzano questi strumenti beneficiano della possibilità di effettuare analisi di traiettoria anche senza possedere piattaforme CAD avanzate, velocizzando e rendendo più precisi i progetti.
In conclusione, il raggio di sterzo, il differenziale, il rapporto di sterzo e l'angolo di Ackermann sono tutti elementi interconnessi che definiscono il comportamento dinamico di un'automobile. La loro comprensione è essenziale non solo per gli ingegneri che progettano questi sistemi, ma anche per gli appassionati che desiderano apprezzare appieno la complessità e l'ingegnosità dietro l'agilità e la sicurezza di guida.
