Il Sistema di Sicurezza Attiva: Funzionamento del Pretensionatore e dell'Airbag

In un mondo automobilistico sempre più attento alla sicurezza dei propri occupanti, i sistemi di ritenuta passiva rappresentano una componente fondamentale. Tra questi, l'airbag e il pretensionatore delle cinture di sicurezza si distinguono per la loro capacità di intervenire in modo salvavita in caso di impatto. Comprendere il funzionamento di questi dispositivi e le loro interconnessioni è cruciale per apprezzarne l'importanza e per gestire correttamente eventuali segnalazioni di malfunzionamento.

L'Importanza dei Sistemi di Sicurezza Attiva e Passiva

Ormai tutte le vetture sono dotate di dispositivi di sicurezza utili a tutelare l’incolumità dei passeggeri in caso di incidente. Questi sistemi si dividono in due categorie principali: i sistemi attivi, che lavorano per prevenire gli incidenti stradali (come freni, luci, assistenza alla guida), e i sistemi passivi, che assicurano la massima protezione dei passeggeri durante gli impatti. In quest'ultima categoria rientrano le cinture di sicurezza, i seggiolini per bambini, il telaio a deformazione programmata, i poggiatesta, ma soprattutto i sistemi SRS (Supplemental Restraint System), acronimo che identifica proprio airbag e pretensionatori.

Il Pretensionatore: Tensione Preventiva per una Maggiore Sicurezza

Il pretensionatore è un dispositivo di sicurezza presente su quasi tutti i nuovi modelli di veicoli, collegato alle cinture di sicurezza. La sua funzione, ben spiegata dal nome, è quella di mettere in tensione preventivamente la cintura di sicurezza per proteggere guidatore e passeggeri da eventuali urti. Lo scopo del pretensionatore è quello di tendere le cinture di sicurezza in modo tale che queste aderiscano meglio al corpo del guidatore e dei passeggeri, soprattutto alla linea del torace. In questo modo, si limita il movimento in avanti del corpo in caso di impatto, riducendo il rischio di contraccolpi e danni fisici, migliorando in tal modo la funzione protettiva della cintura di sicurezza stessa.

Come Funziona il Pretensionatore nel Dettaglio

Esistono diversi tipi di pretensionatori, e il loro funzionamento dipende dalla tipologia. Generalmente, ogni veicolo è dotato di pretensionatore. La funzione di tensione preventiva può essere gestita in vari modi:

• Sistema Meccanico: Si avvale di una molla precaricata che viene sbloccata da un sistema meccanico a seguito di un urto.
• Sistema Pirotecnico: Viene innescata da una piccola carica esplosiva. Quando un sensore rileva l'urto, questa carica viene attivata da una centralina e blocca il nastro della cintura o, in alcuni casi, genera la tensione necessaria.
• Sistema Elettrico: Può essere determinata da una centralina che agisce per mezzo di un motorino elettrico, il quale avvolge il nastro della cintura.

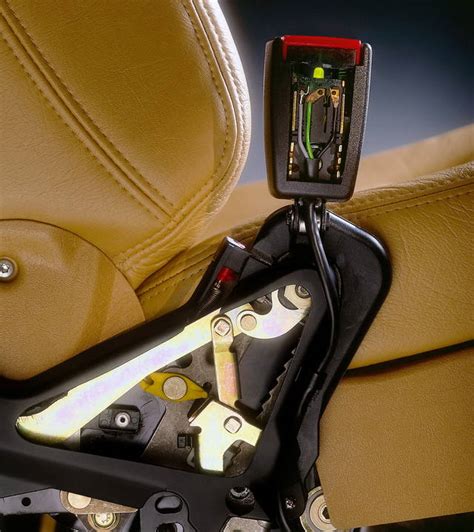

Distinguendoli ulteriormente in base al posizionamento, alcuni pretensionatori agiscono a livello del rocchetto dell’arrotolatore della cintura, facendo sì che la cintura aderisca meglio al busto. Altri lavorano sulla fibbia al centro dell’abitacolo, arretrandola all’occorrenza. Nel secondo caso, è più probabile che il posizionamento corretto si ottenga anche a livello del bacino, limitando lo scivolamento del corpo verso il basso negli impatti frontali.

L'attivazione del pretensionatore è gestita elettronicamente dalla centralina di controllo. Questa unità, in base ai dati rilevati dai sensori d'urto, può attivare il pretensionatore in modo più frequente, ogni qualvolta sia rilevato il rischio di un incidente, anche basandosi su informazioni provenienti da radar e sensori vari attorno all'auto.

La Sinergia tra Pretensionatore e Airbag

I pretensionatori delle cinture di sicurezza funzionano in stretta sinergia con gli airbag. Le cinture di sicurezza da sole possono non essere in grado di trattenere perfettamente il corpo a causa di vari fattori: ritardo dell'intervento del bloccaggio inerziale, stiramento delle fibre della cintura, o recupero dello spessore dovuto agli abiti. I pretensionatori, integrati nell'arrotolatore, servono a recuperare questo allungamento.

Avvicinando il corpo del pilota e dei passeggeri al sedile al momento dell'impatto, i pretensionatori riducono il rischio che essi vadano a collidere con il volante o con la plancia. In questo modo, gli occupanti possono beneficiare al meglio della protezione degli airbag, arrivando a contatto con il cuscino d'aria in modo ottimale, accompagnati in avanti dall'azione graduale dell'eventuale limitatore di forza. Gli airbag si attivano e assicurano la migliore protezione solo se sono allacciate le cinture di sicurezza e attivati i pretensionatori delle cinture.

L'Airbag: Il Cuscino Gonfiabile che Salva Vite

L'airbag è un dispositivo di sicurezza progettato per gonfiarsi rapidamente in caso di incidente, con lo scopo di proteggere gli occupanti del veicolo da lesioni dovute all'impatto con le parti rigide dell'auto. Le prime idee su un sistema airbag in campo automobilistico risalgono agli anni '60, con il primo brevetto depositato negli Stati Uniti nel 1952 da John Hetrick. Tuttavia, i costruttori di veicoli non adottarono l'invenzione se non dopo vent'anni, quando il brevetto era scaduto.

Come Funziona l'Airbag e i suoi Componenti Chiave

L'airbag rileva il momento dell'impatto e gonfia dei cuscini per attutire lo scontro con gli elementi solidi dell'auto. Questo processo è orchestrato da un complesso sistema di sensori, centralina e dispositivi di gonfiaggio.

• Centralina (ECU Airbag): È il componente strategico, solitamente montato in una zona centrale del veicolo (cruscotto, tunnel). Svolge funzioni cruciali:

  • Riconoscere gli incidenti analizzando i segnali dei sensori.
  • Elaborare la strategia di attivazione.
  • Attivare i circuiti di detonazione tramite condensatore.
  • Monitorare costantemente la funzionalità dell'intero sistema.
  • Memorizzare i guasti rilevati e attivare la spia di anomalia.
  • Dialogare con altre centraline tramite la rete CAN.
  • La centralina distingue diversi gradi di gravità di collisione, tiene conto dell'angolo d'impatto e dello stato delle cinture, basandosi su dati raccolti da studi di crash test.

• Sensori di Collisione: Montati nella centralina o come satelliti nella parte frontale e laterale del veicolo, questi sensori (spesso accelerometri direzionali) rilevano le variazioni di velocità. La soglia di attivazione è solitamente tra i 3 e i 5 g. Per evitare attivazioni accidentali, è necessario che due sensori indipendenti inviino informazioni alla centralina. Alcuni sensori frontali funzionano con sistemi molla/massa, mentre quelli laterali possono essere accelerometri che misurano variazioni di capacità elettrica. Esistono anche sensori di pressione installati nelle portiere.

• Cuscini (Sacche Airbag): Realizzati in tessuto di nylon resistente e leggero, sono cosparsi di talco per facilitare l'apertura ed evitare che le pieghe si incollino. Sono forati posteriormente per permettere il rapido sgonfiaggio dopo l'apertura. Le dimensioni variano: circa 70 litri per il conducente e 140 per il passeggero. I tempi di attivazione e gonfiaggio sono strettissimi, specialmente per gli airbag laterali (meno di 10 ms per l'attivazione della carica e circa 20 ms per il gonfiaggio completo).

• Cariche di Gonfiaggio: L'attivazione degli airbag parte dalla combustione di capsule innescate da una resistenza. La combustione genera Azoto alla temperatura di circa 700°C. Per raffreddare i gas (specialmente per airbag di grandi dimensioni), si aggiunge argon, che ha una temperatura più bassa. Nei cuscini più piccoli, i gas combusti attraversano un filtro a rete per abbassare la temperatura. L'attivazione può essere a doppio stadio: due cariche innescate in successione permettono alla centralina di regolare la velocità di gonfiaggio in base alle circostanze.

• Molla a Spirale: Nel volante, dove sono alloggiati carica e cuscino, è presente una molla a spirale che consente la rotazione del volante trasmettendo il segnale dalla centralina alla carica.

• Riconoscimento Occupanti: Sensori sui sedili e infrarossi nell'abitacolo aiutano la centralina a riconoscere la presenza e la posizione degli occupanti. Se non c'è un passeggero, o se è installato un seggiolino per bambini nel posto sbagliato, la centralina può disattivare i relativi dispositivi SRS per evitare danni maggiori.

• Cablaggio Giallo: I cablaggi del sistema airbag sono solitamente di colore giallo per scongiurare l'apertura involontaria. I terminali sono dotati di ponti che annullano il potenziale tra i cavi quando vengono smontati, evitando scariche elettrostatiche.

Gestione delle Anomalie: La Spia Airbag Accesa

Qualora la spia dell’airbag rimanga accesa e fissa sul cruscotto, questo segnala un'anomalia nel sistema di sicurezza, che potrebbe riguardare sia gli airbag che i pretensionatori. È il momento di recarsi presso un'officina autorizzata per una diagnosi approfondita.

È possibile che la spia airbag resti accesa anche a seguito di un precedente tamponamento lieve, ma è sempre bene far effettuare una diagnosi da uno specialista per verificare la causa dell’accensione e ripristinare il corretto funzionamento del sistema. Un guasto airbag o un guasto al pretensionatore delle cinture è immediatamente rilevato dalla centralina, che lo segnala al conducente attraverso l’accensione della spia.

Cause Comuni di Accensione della Spia Airbag

Diversi fattori possono portare all'accensione della spia airbag:

• Connettori Sottosedile: Uno dei problemi più comuni, specialmente su auto con pretensionatori e sensori di presenza sul sedile passeggero, è un contatto precario nei connettori sottosedile. Il movimento del sedile può causare un distacco o un cattivo collegamento, portando all'inibizione di tutto il sistema. In un caso documentato, un connettore staccato provvisoriamente per una continua segnalazione di avaria ha portato all'inibizione dell'intero sistema, con tragiche conseguenze in un incidente.
• Componenti Aftermarket: Qualora siano state montate componenti aftermarket, come il volante o i sedili, è possibile riscontrare la spia airbag accesa. In alcuni casi, per ovviare a questo inconveniente, sarà sufficiente acquistare delle resistenze da 2.2 Ohm che consentiranno di "ingannare" il sistema, spegnendo l'indicazione sul cruscotto. Tuttavia, questa soluzione non ripristina la funzionalità dell'airbag e potrebbe essere pericolosa in caso di incidente.
• Centralina Danneggiata: Quando il veicolo subisce un urto significativo che attiva i dispositivi di sicurezza passiva (pretensionatori e airbag), la centralina memorizza l'evento. In questi casi, è necessario sostituire la centralina perché il sensore accelerometrico al suo interno potrebbe essersi danneggiato e non essere più in grado di innescare i dispositivi in futuro.
• Interventi Impropri: Qualsiasi intervento fai da te o riparazione manuale non eseguita da personale qualificato potrebbe danneggiare il pretensionatore e il sistema delle cinture di sicurezza irreparabilmente. Ad esempio, scollegare la centralina con la batteria collegata e il quadro acceso può portare la centralina a interpretare l'operazione come un'avaria, accendendo la spia. Prima di scollegare la centralina, è dunque opportuno staccare la batteria per evitare inneschi involontari.

Procedura di Reset (da effettuare con cautela)

Qualora la spia dell’airbag sia accesa e non si disponga della possibilità immediata di recarsi presso un'officina, in alcune vetture è possibile tentare un reset manuale. Sarà sufficiente girare la chiave nel quadro senza mettere in moto l’auto, lasciando il quadro acceso per 7 secondi. Trascorso questo lasso di tempo, si dovrà portare nuovamente la chiave in posizione off e ripetere la medesima operazione altre tre volte. Qualora la spia airbag sia accesa è sempre bene procedere con cautela quando si è alla guida. È importante sottolineare che questa procedura non ripristina un eventuale guasto reale, ma può risolvere anomalie temporanee o dovute a piccole fluttuazioni elettriche. Se la spia si riaccende, è indispensabile una diagnosi professionale.

Considerazioni sui Pretensionatori e Airbag

Il pretensionatore è un dispositivo che consente di mettere in tensione la cintura di sicurezza in caso di urti imminenti. La sua funzione, lavorando in sinergia con gli airbag, è evitare che il corpo degli occupanti con la cintura allacciata abbia contraccolpi in seguito all'urto e conseguenti danni fisici.

Per ovviare a un'attivazione troppo violenta del pretensionatore, che potrebbe bloccare troppo repentinamente la cintura di sicurezza ferendo chi è seduto sul sedile, sono stati introdotti i "load limiters" (limitatori di carico). Questi dispositivi modulano la forza esercitata dalla cintura dopo il pretensionamento, permettendo un assorbimento più graduale dell'energia cinetica.

L'Invecchiamento dei Sistemi Airbag

Il sistema airbag, per il quale non è prevista alcuna manutenzione ordinaria, è progettato per durare l'intera vita del veicolo ed è costantemente sottoposto ad autodiagnosi. Alcune case costruttrici, tuttavia, riportano una "data di scadenza" che è intorno ai 15 anni dalla loro costruzione. Non dovrebbero esserci particolari problemi elettrici non rilevabili dall'autodiagnosi, né malfunzionamenti meccanici. L'unico dubbio è che la carica combustibile, utilizzata per il gonfiaggio, possa deteriorarsi nel tempo e perdere le sue caratteristiche chimiche.

In sintesi, i sistemi di airbag e pretensionatore rappresentano un baluardo fondamentale per la sicurezza automobilistica. La loro corretta funzionalità è garantita da una complessa interazione di componenti elettronici e meccanici, gestiti da una centralina che monitora costantemente ogni aspetto. La manutenzione e la diagnosi professionale sono essenziali per assicurare che questi preziosi alleati intervengano efficacemente quando più necessario.
