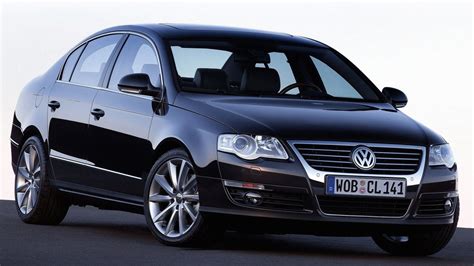

La Dispersione Elettrica nella Volkswagen Passat B6: Diagnosi e Soluzioni

La Volkswagen Passat B6, introdotta nel 2005 come successore della B5, ha segnato un'evoluzione significativa nel design e nella tecnologia, combinando innovazioni per il comfort e la funzionalità con un ritorno a un layout più tradizionale per le auto a trazione anteriore. Mentre la B5 condivideva la piattaforma con l'Audi A4, caratterizzata da un motore longitudinale, la B6 ha adottato la piattaforma della "Golf", con un'unità trasversale, richiamando soluzioni già viste nelle precedenti B2, B3 e B4. Questa scelta ingegneristica ha comportato l'utilizzo di nuovi componenti, tra cui un sistema di sterzo elettrico, che, sebbene vantaggioso, ha introdotto nuove sfide in termini di manutenzione e affidabilità, in particolare per quanto riguarda la dispersione elettrica.

Caratteristiche del Servosterzo Elettrico della Passat B6

La Volkswagen Passat B6 è stata la prima generazione del modello a implementare il servosterzo elettrico (EPS), abbandonando il precedente sistema idraulico. I benefici di questo passaggio sono molteplici e includono:

• Compattezza: Il sistema elettrico occupa meno spazio, facilitando l'ingegnerizzazione del vano motore.
• Indipendenza dal Motore a Combustione Interna: Non richiede alcun accoppiamento meccanico con il motore, eliminando cinghie e fluidi idraulici.
• Feedback di Guida Ottimizzato: Offre un feedback più preciso e diretto al conducente, migliorando la sensazione di controllo.
• Capacità Diagnostica Avanzata: La natura elettronica permette una diagnosi più accurata e rapida dei problemi.
• Integrazione con i Sistemi di Assistenza: Facilita l'interazione con sistemi avanzati di assistenza alla guida, come il parcheggio assistito.
• Risparmio di Carburante: Contribuisce a una maggiore efficienza energetica, poiché l'assistenza è fornita solo quando necessaria.

Tuttavia, il principale svantaggio del servosterzo elettrico risiede nella sua limitata riparabilità. Spesso, in caso di problemi all'elettronica - che, a causa delle peculiarità del design, si manifestano più frequentemente rispetto ai guasti meccanici - l'intera unità viene dichiarata irreparabile e se ne raccomanda la sostituzione. Questa soluzione, sebbene efficace, è spesso costosa e proibitiva per molti proprietari di veicoli usati. In realtà, l'approccio di molte officine è dettato dalla riluttanza o dall'incompetenza piuttosto che dalla reale impossibilità di riparazione. Gli specialisti STS, ad esempio, hanno dimostrato che i sistemi di sterzo elettrici della Passat B6 possono e devono essere riparati.

Applicabilità e Modifiche del Servosterzo Elettrico

A seconda della specifica modifica e dell'anno di produzione, la Volkswagen Passat B6 poteva essere equipaggiata con tre diverse versioni del piantone dello sterzo elettrico. Queste versioni sono completamente intercambiabili, ma differiscono sia nel design che nelle funzionalità. Le prime due generazioni del piantone sono visivamente molto simili, con differenze principalmente nei sensori di posizione dello sterzo e nel software. La terza generazione, invece, presenta un'unità di controllo distinta, caratterizzata da una forma rettangolare più regolare e dimensioni leggermente maggiori.

Oltre alla Passat prodotta tra il 2005 e il 2010, il sistema di sterzo con EPS VW413.NL00.R (ZF) e i suoi equivalenti è stato installato anche su altri modelli del gruppo VAG, rendendo le problematiche e le soluzioni discusse rilevanti anche per questi veicoli:

• Volkswagen Tiguan (2008-2016)
• Volkswagen Touran (2010-2015)
• Audi Q3 (2011-2018)
• Seat Alhambra (2010-2022)

Principali Problemi dell'Unità di Controllo dello Sterzo della Volkswagen Passat B6

Mentre i guasti meccanici del servosterzo si manifestano con sintomi vari come colpi, cigolii e vibrazioni, un malfunzionamento dell'elettronica è tipicamente segnalato dalla comparsa di un'icona gialla o rossa a forma di volante sul cruscotto, accompagnata da un aumento significativo della forza richiesta per girare il volante. Questo indica un guasto al servosterzo elettrico, rendendo impraticabile la continuazione della guida e richiedendo un intervento immediato presso un'officina specializzata.

Le cause dei guasti all'unità di controllo del servosterzo della Passat B6 sono spesso semplici. Sebbene la cremagliera non sia il punto più basso dell'auto e sia protetta da leve, coperture e una trave, non è completamente immune all'ingresso di umidità. L'umidità può portare alla corrosione dei componenti interni, a cortocircuiti e, di conseguenza, al malfunzionamento dell'elettronica.

I guasti più comuni si verificano in situazioni quali:

• Urti o collisioni: Incidenti stradali o impatti con ostacoli possono danneggiare l'unità.
• Perdite al coperchio del blocco: L'umidità può infiltrarsi attraverso la giunzione tra il coperchio del blocco e l'alloggiamento della guida.
• Perdita di contatto: Le vibrazioni o saldature di scarsa qualità possono causare la perdita di contatto all'interno dei circuiti.
• Usura naturale: Come ogni componente, anche quelli elettronici sono soggetti a usura nel tempo.

Dispersione Elettrica: Un Problema Frequente

Oltre ai malfunzionamenti diretti dell'unità di controllo del servosterzo, i proprietari di Passat B6 possono riscontrare problemi di dispersione elettrica generale, che si manifestano con sintomi diversi ma riconducibili a un consumo anomalo della batteria. Questi problemi possono essere particolarmente frustranti, data la difficoltà di individuare la causa esatta.

Un proprietario di una VW Passat 1.9 TDI 130 CV ha raccontato di problemi iniziati dopo un lavaggio dell'auto, con l'accensione fissa della spia dell'ESP e quella lampeggiante delle candelette. Sebbene questi sintomi siano scomparsi dopo un paio di giorni, sono stati seguiti da altre anomalie: la spia di una portiera mal chiusa, il malfunzionamento del telecomando della chiusura centralizzata (costringendo all'apertura manuale), e infine il mancato funzionamento delle frecce. Un altro segno rivelatore è stato lo stop supplementare, nella parte superiore del lunotto posteriore, che rimaneva parzialmente illuminato anche a veicolo spento e con freno di stazionamento inserito, indicando una chiara dispersione di corrente.

Un problema simile è stato segnalato da un altro utente con una Passat 1.9 110 CV del 1998, il cui veicolo presentava uno scaricamento rapido della batteria se lasciato fermo per più di due giorni. Questo problema si è ripresentato anche dopo aver cambiato tre batterie e aver fatto pulire una centralina sotto il sedile lato guida che aveva mostrato tracce di umidità. L'elettrauto aveva inizialmente risolto il problema, ma la sua ricomparsa ha suggerito una causa più profonda. Il controllo dell'alternatore ha confermato il suo perfetto funzionamento, escludendolo come fonte del problema.

Un altro caso ha riguardato una Passat Variant 3BG del 2001, con le tre frecce lato sinistro che rimanevano accese in modo intermittente durante l'apertura o la chiusura del veicolo. Le sostituzioni del pulsante di emergenza con relè, della serratura lato guida e della freccia sul parafango, oltre alla pulizia delle altre lampadine, non hanno risolto il problema, portando a sospettare il relè di chiusura o la centralina, o anche il devioluci. In un caso specifico, il devioluci si è rivelato essere la causa effettiva.

Questi episodi evidenziano come la dispersione elettrica possa manifestarsi in vari modi, dal malfunzionamento di singoli componenti elettronici allo scaricamento completo della batteria. In un'occasione, dopo aver tentato di ricaricare una batteria con un caricabatterie elettronico moderno senza successo, è emerso che, sebbene la batteria risultasse "OK" con uno spunto di 900A una volta scollegata dal veicolo, montata sull'auto mostrava un amperaggio insufficiente. Questo ha suggerito chiaramente una dispersione elettrica all'interno del veicolo. I valori di tensione misurati (11,8V a veicolo spento, 14,2V a veicolo acceso) sono stati un ulteriore indizio.

I codici di errore e i moduli coinvolti in questi scenari di dispersione possono includere:

• 05-Acc/Start Auth. (Autorizzazione accesso/avvio)
• 09-Cent. Elect. (Elettronica centrale)
• 46-Central Conv. (Central Convenience)
• 4F-Centr. Electr. (Elettronica centrale)
• 52-Door Elect, Pass. (Elettronica porta passeggero)
• 61-Battery Regul. T.B. (Regolatore batteria)

In particolare, il componente "KOMBIINSTR. 00473 - Control Module for Elect." (Modulo di controllo per l'elettronica del quadro strumenti) può essere una fonte di problemi.

Alcuni proprietari hanno risolto problemi simili individuando che la batteria della Passat si scaricava dopo due giorni di inattività, e la prova staccando il positivo e lasciando l'auto ferma per 5 giorni ha confermato che la batteria era in buono stato. Questo ha portato a ipotizzare problemi nella "Gateway" (interfaccia di diagnosi bus dati). Si è suggerito che, se non sono state apportate modifiche recenti (come l'installazione di un'autoradio aftermarket), la Gateway potrebbe essere la causa. Anche l'unibox dell'assicurazione, se prevede un funzionamento di stand-by e operativo, potrebbe essere responsabile se il sistema CAN bus non riesce a commutare correttamente l'apparecchio in stand-by a quadro spento.

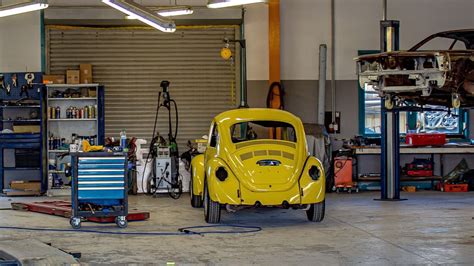

Dove Riparare l'Unità di Controllo della Cremagliera dello Sterzo e le Dispersioni Elettriche

Molte aziende, comprese le stazioni di servizio ufficiali VW, tendono a non occuparsi della riparazione dell'elettronica del servosterzo, proponendo la sostituzione dell'intero gruppo. Sebbene l'autoriparazione sia tecnicamente possibile, è estremamente complessa e richiede una profonda conoscenza dei circuiti e una notevole esperienza. Le sfumature vanno dallo smontaggio del sistema dall'auto al ripristino della parte elettrica, operazioni difficili da eseguire senza competenze specifiche.

In alcuni casi, la soluzione può essere relativamente semplice, come la saldatura di alcuni ponticelli, la pulizia e l'asciugatura dei contatti del blocco, seguite dalla sostituzione del coperchio e dall'applicazione di un nuovo sigillante per ripristinare la funzionalità. Questi interventi costano significativamente meno rispetto alla sostituzione dell'intera unità.

Aziende specializzate come STS adottano un approccio completo e globale alla riparazione, avvalendosi di pluriennale esperienza nella manutenzione e rigenerazione di componenti automobilistici ad alta tecnologia. La riparazione dei sistemi di sterzo elettrici, comprese le loro unità di controllo, presso STS si articola in diverse fasi:

1. Smontaggio completo e individuazione dei difetti: Tutti i componenti dell'unità vengono esaminati per individuare i guasti.
2. Pulizia approfondita: Tutte le parti, sia meccaniche che elettroniche, vengono pulite da sporco e corrosione.
3. Sostituzione di componenti: Se necessario, vengono sostituite le schede dei transistor ad effetto di campo con elementi di progettazione propria o l'intera unità di controllo con una ricondizionata.
4. Collaudo su banco speciale: L'amplificatore elettrico ricondizionato viene testato su un banco specifico per verificarne il corretto funzionamento.
5. Sigillatura e sostituzione guarnizioni: Viene applicato sigillante e tutte le guarnizioni (coperture antipolvere, fascette) vengono sostituite con nuove.

Inoltre, STS offre sistemi di sterzo rigenerati e perfettamente funzionanti per la Volkswagen Passat B6 e altri modelli. Queste unità riparate non sono inferiori a quelle di fabbrica e, in termini di ulteriore riparabilità, possono addirittura superarle, il tutto a un prezzo molto più vantaggioso rispetto a un pezzo nuovo.
