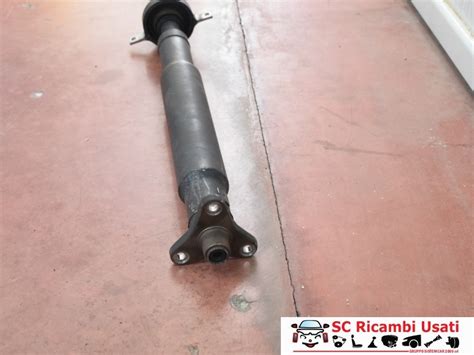

L'albero di trasmissione è un componente cruciale nelle auto a trazione posteriore, come la BMW 320d E46, responsabile della trasmissione della potenza dal cambio al differenziale. La sua corretta equilibratura è fondamentale per garantire un funzionamento fluido del veicolo e prevenire vibrazioni indesiderate che possono compromettere il comfort di guida e, a lungo termine, causare danni ad altri componenti. Questo articolo esplora le problematiche legate all'albero di trasmissione sulla BMW E46, le possibili cause di vibrazioni e le soluzioni per risolverle, attingendo anche a esperienze dirette e consigli pratici.
Comprendere il Ruolo e i Problemi dell'Albero di Trasmissione

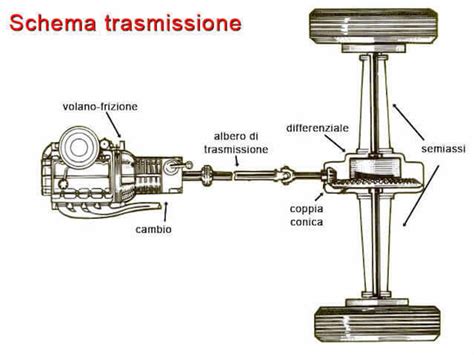

L'albero di trasmissione è un lungo componente rotante che collega il cambio al differenziale posteriore. Per consentire i movimenti relativi tra la trasmissione e il differenziale (dovuti alle sospensioni), l'albero è solitamente composto da più sezioni collegate tra loro da giunti cardanici e un giunto elastico, spesso chiamato "para strappi" o "giunto centrale". Quest'ultimo, realizzato in gomma, ha la funzione di assorbire le vibrazioni e gli shock torsionali, proteggendo gli altri componenti della trasmissione.
Le vibrazioni all'albero di trasmissione possono manifestarsi in vari modi, da un leggero tremore avvertibile in determinate gamme di velocità a scossoni più pronunciati. Queste vibrazioni possono essere sintomo di diversi problemi, che vanno dall'usura dei giunti a un'errata equilibratura dell'albero stesso.
Individuazione del Problema: Diagnosi delle Vibrazioni
Identificare la causa esatta delle vibrazioni può essere una sfida, poiché diversi componenti possono produrre sintomi simili. È essenziale procedere con una diagnosi accurata per evitare sostituzioni inutili e costose.
Un caso emblematico riguarda la 320d E46, dove un utente ha segnalato gli stessi sintomi di vibrazione dopo aver sostituito il gruppo volano e frizione, percorrendo circa 40.000 km, con il problema che persisteva ma senza degenerare. Questo suggerisce che la causa potrebbe non essere stata completamente risolta con la sostituzione precedente o che un nuovo problema si è sviluppato.

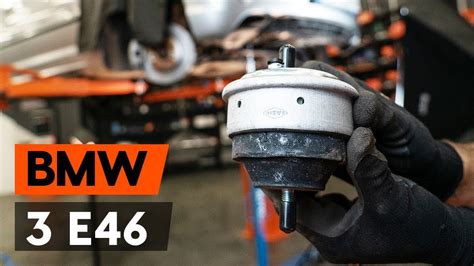

Un'altra esperienza ha evidenziato come i "due stupidissimi supporti motore" fossero la causa di una persistente vibrazione all'albero di trasmissione. Un errore di valutazione iniziale aveva portato allo smontaggio dell'intero retrotreno e alla sostituzione di vari supporti, senza risolvere il problema. Solo in seguito si è scoperto che i supporti motore, apparentemente innocui, erano la vera fonte delle vibrazioni. Questo sottolinea l'importanza di considerare tutti i potenziali fattori, anche quelli meno ovvi, e di non affidarsi ciecamente a una singola diagnosi.
Vibrazione in accelerazione? Quando il problema è il semiasse (e come capirlo)
Componenti Critici e Loro Usura
Diversi elementi dell'albero di trasmissione e dei suoi supporti possono usurarsi, generando vibrazioni:
Giunto centrale (para strappi): Questo giunto in gomma è particolarmente soggetto a usura. Un meccanico ha riferito di aver trovato un giunto centrale "completamente distrutto" su una BMW 320d E46, descrivendolo come "bello macinato". Nonostante l'usura, ha "retto un bel po' di anni", il che evidenzia la resistenza di questi componenti, ma anche la loro inevitabile degradazione. La sostituzione di questo componente, in quel caso, è stata stimata in circa 130 euro, un costo significativamente inferiore rispetto a quanto preventivato per altre ipotesi.
Crociere: Le crociere, o giunti cardanici, permettono all'albero di flettersi e ruotare a diverse angolazioni. L'usura delle crociere può portare a giochi eccessivi e vibrazioni. Su altri veicoli come Defender e Discovery, è stato notato che la sostituzione delle crociere non sempre richiede un successivo bilanciamento dell'albero, a patto di "segnare e rimontare ogni singolo componente nella medesima posizione (specialmente lo scorrevole !!)". Questo suggerimento è rilevante anche per la BMW, in quanto una corretta marcatura e rimontaggio possono prevenire problemi di equilibratura.
Cuscinetto di supporto dell'albero: L'albero di trasmissione è sostenuto da uno o più cuscinetti intermedi. Se il cuscinetto lavora male o si rovina, può generare vibrazioni. In un caso, dopo aver risolto un problema più evidente, è rimasta una "impercettibile vibrazione che potrebbe essere dovuta nuovamente al cuscinetto dell'albero che lavorando male si è rovinato".
Supporti del differenziale: Questi supporti, anch'essi in gomma, fissano il differenziale al telaio. Se usurati o danneggiati, possono contribuire alle vibrazioni. In un'occasione, il controllo dei supporti del differenziale ha rivelato che erano "a posto", con solo uno leggermente "lasco" ma non tale da richiedere la sostituzione.
Silent block: Simili ai supporti, i silent block sono elementi in gomma o gomma-metallo che assorbono urti e vibrazioni. Alcuni silent block, come quelli del ponte posteriore, devono poter ruotare o fungere da perno. Altri, come i supporti motore o alcuni supporti dell'albero, possono essere riempiti con resina per migliorare la stabilità. Tuttavia, un "adesivo non va bene per questo lavoro qui in quanto i silent block devono poter ruotare nella loro sede", quindi l'applicazione di un adesivo potrebbe "vanificare e far lavorare male il silentblock".
Approfondimento sui Silent Block e Soluzioni di Riparazione Fai-da-te
Il concetto di "riempire" i silent block per migliorarne la rigidità o la funzionalità è stato discusso. Danilo, un utente, ha riempito una parte vuota per evitare che un supporto si muovesse. Tuttavia, questa pratica non è sempre applicabile, soprattutto quando si tratta di "sostituire" un "pieno sfiancato".
In questi casi, l'unica soluzione senza rimuovere il pezzo potrebbe essere quella di "forarlo (dove c'è la gomma) da parte a parte e iniettare nei buchi la resina". Tuttavia, questo approccio presenta delle difficoltà: "non è detto che sia facile, perché alla fine, sono dei silent block quei supporti e quindi potrebbero esserci delle lamine di metallo di rinforzo annegate nella fusione della gomma e allora, non sarebbe di sicuro forabile".
Un'alternativa proposta è l'utilizzo di "sikaflex" o un prodotto bicomponente liquido per rifare i silent block con degli stampi. Tuttavia, anche un lavoro di questo tipo, che richiederebbe l'uso di estrattori e attrezzature specifiche, è considerato "difficile da fare con gli eventuali estrattori e in officina, figuriamoci a casa". La raccomandazione è quella di "smontare e poi infilare quanto più sikaflex riesci a mettere".
Nel caso in cui i supporti incriminati fossero quelli specifici, che "devono essere 2 così e 2 come quelli del video", si potrebbe considerare di "iniettare la resina con la pistola negli spazi vuoti". È stato chiarito che il funzionamento di questi supporti è "esattamente lo stesso di quelli del motore, né più e né meno", il che suggerisce un principio di funzionamento basato sull'assorbimento delle vibrazioni tramite un elemento elastico.
L'Importanza dell'Equilibratura
Quando si sostituiscono componenti dell'albero di trasmissione, in particolare i giunti o l'albero stesso, l'equilibratura diventa un aspetto cruciale. Un albero non equilibrato correttamente genererà vibrazioni a determinate velocità, mettendo sotto stress cuscinetti, supporti e altri organi meccanici.
Nonostante alcuni meccanici o utenti possano sostenere che non sia sempre necessario riequilibrare l'albero dopo la sostituzione di crociere, soprattutto se si ha cura di rimontare i componenti nella stessa posizione, il consenso generale, e le migliori pratiche, suggeriscono il bilanciamento. È stato sottolineato che "Di norma si rifà bilanciamento" e che "50€ di bilanciamento soldi spesi bene". La frase "Per cose futili quando invece si tratta di fare le cose come si devono si tenta di risparmiare" riassume il dilemma tra costo e qualità del lavoro.
Il bilanciamento dell'albero di trasmissione è un processo specialistico che viene eseguito con attrezzature dedicate. Consiste nel rilevare eventuali sbilanciamenti e correggerli aggiungendo o rimuovendo piccoli pesi sull'albero stesso. Questo assicura che l'albero giri in modo concentrico e senza vibrazioni indesiderate.
Il Contesto dell'Officina e il Fai-da-te
Interventi complessi come la sostituzione di supporti specifici o l'equilibratura dell'albero di trasmissione richiedono competenze e attrezzature professionali. Mentre alcune operazioni minori possono essere tentate a casa, come la verifica visiva dei componenti o il riempimento di silent block (se fattibile e consigliato), la rimozione di componenti importanti come l'albero stesso può essere proibitiva.
È stato osservato che un lavoro "difficile da fare con gli eventuali estrattori e in officina, figuriamoci a casa". In questi casi, "sarebbe già una fortuna riuscire a smontare il telaio per poi portare il tutto in officina e far sostituire i pezzi al meccanico, risparmiando un bel po' di manodopera". Questo sottolinea la convenienza, in termini di tempo e risorse, di delegare lavori complessi a professionisti, anche se con un costo maggiore iniziale.
Un aspetto pratico da considerare è lo spazio fisico: "nel mio garage la bmw manco c'entra", il che rende impossibili alcuni interventi fai-da-te.
Considerazioni Finali
La ricerca della causa delle vibrazioni su una BMW 320d E46 può essere un percorso tortuoso, spesso portando a diverse ipotesi e interventi. L'esperienza ha dimostrato che la causa può essere talvolta sorprendente, come nel caso dei supporti motore. È fondamentale una diagnosi accurata e, quando necessario, l'intervento di personale qualificato.
L'equilibratura dell'albero di trasmissione, specialmente dopo la sostituzione di componenti cruciali, è un investimento che può prevenire problemi futuri e garantire la longevità dell'intera trasmissione. Sebbene i manuali di officina per alcuni veicoli (come Land Rover) non prevedano esplicitamente il bilanciamento dopo la sostituzione delle crociere, l'esperienza pratica e la logica ingegneristica suggeriscono che si tratta di una buona prassi, soprattutto per mantenere il comfort e l'integrità meccanica.
La nebbia in Valpadana, metafora di un problema persistente, può finalmente diradarsi con una diagnosi corretta e un intervento mirato, permettendo all'auto di tornare a viaggiare senza "rasponi" o vibrazioni indesiderate.
