Il progetto di un cerchione per autoveicoli, pur sembrando un compito relativamente semplice a prima vista, implica una profonda comprensione delle dinamiche meccaniche e delle tecniche di modellazione CAD avanzate. In un ambiente come Autodesk Inventor, la creazione di forme circolari è un punto di partenza fondamentale, seguita dalla gestione di parametri complessi che definiscono la funzionalità e l'estetica del componente. Questo articolo esplorerà i passaggi essenziali per la progettazione di un cerchione, dalle operazioni di schizzo iniziali alla personalizzazione delle proprietà e alla simulazione del movimento.
Creazione di Forme Circolari: I Fondamentali dello Schizzo
In un file vuoto di Autodesk Inventor, il primo passo è selezionare un piano di schizzo e avviare l'ambiente di schizzo. La creazione di forme circolari, elementi onnipresenti nella progettazione di un cerchione, può essere realizzata in due modi principali, che offrono flessibilità a seconda delle esigenze di progettazione.
Cerchio Mediante Centro e Punto
Questo metodo è il più intuitivo e diretto per definire un cerchio. Dalla barra multifunzione, nella scheda "Schizzo" e nel gruppo "Disegno", si seleziona l'opzione "Circonferenza mediante centro e punto". Il processo è semplice:
- Fare clic nella finestra grafica per definire il punto centrale del cerchio. Questo punto agisce come fulcro attorno al quale il cerchio verrà disegnato.
- Spostare il cursore lontano dal punto centrale per visualizzare in tempo reale l'aumento del raggio del cerchio.
- Fare un secondo clic per definire la dimensione finale del raggio e, di conseguenza, del cerchio stesso.
È possibile continuare a creare cerchi con questa metodologia secondo le necessità del progetto, ad esempio per definire il mozzo centrale, l'alloggiamento per i bulloni o gli anelli concentrici del cerchione.
Cerchio Tangente a Tre Linee
Questo metodo è particolarmente utile quando il cerchio deve integrarsi con geometrie preesistenti o quando è necessario che sia tangente a tre elementi lineari specifici. Sempre dalla barra multifunzione, nella scheda "Schizzo" e nel gruppo "Disegna", si seleziona "Cerchio tangente". La procedura prevede:
- Fare clic su una linea esistente nello schizzo per definire la prima linea tangente per il cerchio.
- Fare clic su un'altra linea per definire la seconda linea tangente.
- Posizionare il cursore sulla terza linea. Il software visualizzerà un'anteprima del cerchio che sarà tangente a tutte e tre le linee selezionate.
- Fare clic sulla terza linea per creare il cerchio tangente alle tre linee.
Questa funzionalità è cruciale per la creazione di raccordi complessi o per l'integrazione di componenti che richiedono una tangenza precisa con elementi strutturali del cerchione. È possibile continuare a creare cerchi in questo modo per definire dettagli o passaggi specifici.
Impostazione delle Proprietà e Dimensioni per Componenti Specifici
Sebbene l'articolo si concentri sul cerchione, le metodologie e le finestre di dialogo relative alle ruote dentate fornite dall'utente possono essere estese analogicamente alla gestione di componenti meccanici all'interno di un cerchione, come ad esempio ingranaggi interni per sistemi di frenata complessi o mozzi a variazione di rapporto. La comprensione di queste impostazioni è fondamentale per un controllo preciso sulle quote e le proprietà.
Gestione delle Dimensioni del Componente
Per controllare con maggiore precisione le quote e le proprietà di un componente per l'analisi, fare doppio clic sul componente all'interno dell'anteprima o utilizzare la finestra di dialogo specifica. Nel contesto di un cerchione, questo potrebbe riferirsi alla modifica delle dimensioni del mozzo, dei fori di fissaggio o della gola per il pneumatico.
In scenari complessi, ad esempio, se il progetto prevede un'unità composta da due o più componenti che interagiscono, come un cerchione con un sistema di frenata integrato, la selezione di un'opzione come "Diametro" consente di mantenere le dimensioni di un componente fisso mentre si modificano le dimensioni di un componente correlato. Al contrario, se si seleziona l'opzione "Rapporto di trasmissione" (o un analogo rapporto geometrico), non è possibile immettere direttamente il valore delle dimensioni del componente; esso è determinato dalle dimensioni del componente principale e dal rapporto stabilito. La modifica delle dimensioni del componente principale varierà di conseguenza anche le dimensioni del componente correlato.
Personalizzazione Avanzata dei Parametri Dimensionali

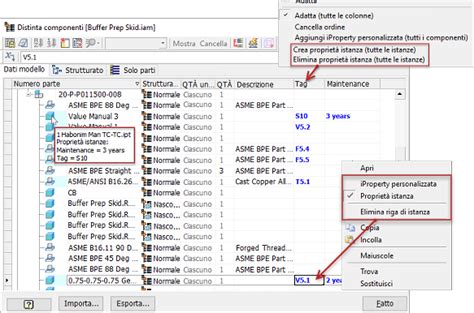

È possibile personalizzare i parametri dimensionali di un componente, tra cui le proprietà della forma o le dimensioni del mozzo. Per impostazione predefinita, i valori delle dimensioni dei componenti sono spesso impostati in base a normative di riferimento (le tabelle dati sono memorizzate in specifiche cartelle di sistema, come ad esempio ...\Design Data\Design Accelerator\Tables\Chains\RollerChains per le catene, un concetto che si estende a molti altri componenti standardizzati).
Se si seleziona l'opzione "Dimensioni personalizzate", è l'utente a dover specificare le proprietà di tutti i componenti, garantendo un controllo granulare sulla geometria.
Proprietà della Geometria e Forma Teorica/ISO
La forma dei denti di una ruota dentata (o, per analogia, la forma delle scanalature o dei profili di un cerchione) è cruciale per la sua funzionalità. Il software offre la possibilità di generare il componente con la "Forma dente teorica", che produce la forma ideale dello spazio tra i denti per un numero specifico di denti. In alternativa, si può optare per la "Forma dente ISO", che genera il componente con la forma ideale ISO dello spazio tra i denti per un numero specifico di denti. Per ulteriori informazioni dettagliate, è consigliabile consultare il capitolo "Proprietà della progettazione geometria" nel Prontuario tecnico di Autodesk Inventor. Questo permette di modificare le quote del componente in modo conforme agli standard.
Gestione del Movimento e delle Interazioni
Anche se un cerchione in sé non ha un movimento interno complesso come un sistema di catene, la simulazione del movimento rotatorio e la sua interazione con altri componenti, come l'asse del veicolo o il sistema frenante, sono aspetti cruciali della progettazione. Le funzionalità di simulazione del movimento offerte da Inventor, sebbene descritte per ruote dentate, possono essere estese al contesto di un cerchione per valutarne le prestazioni dinamiche.
Videocorso Autodesk Inventor - COMANDO CERCHIO
Direzione del Movimento
Per progetti che presentano un'unità composta da due o più componenti in movimento relativo, è possibile modificare la direzione del movimento. Ad esempio, se si considera un cerchione in rotazione solidale con un disco freno, si può selezionare questa opzione per cambiare la direzione del movimento del cerchione rispetto all'asse. Se il progetto presenta un'unità composta da più componenti (ad esempio, un sistema di ingranaggi interno per un mozzo a variazione), è possibile selezionare questa opzione per cambiare il movimento di un solo componente. Questa flessibilità è essenziale per la simulazione di scenari operativi diversi.
Rapporto di Potenza e Tendicatena (o Elementi Analogi)
Il rapporto di potenza, che varia da 0,0 a 1,0, indica la quantità di potenza distribuita da un determinato componente. Nel contesto di un cerchione, questo potrebbe riferirsi alla distribuzione della coppia frenante o motrice. Se un'unità presenta più di due componenti che interagiscono, alcuni di essi possono agire anche come tendicatena (o elementi equivalenti che non trasmettono potenza ma guidano il movimento), oppure la potenza può essere ripartita tra più componenti condotti con diversi rapporti. Se il rapporto di potenza corrisponde a 0,0, il generatore lo considera come un elemento "tenditore" o "folle", che non contribuisce alla trasmissione di potenza. Il componente principale (conduttore) ha sempre una potenza pari al 100%, pertanto il relativo rapporto di potenza corrisponde a 1,0.
Momento di Inerzia per l'Analisi Vibrazionale

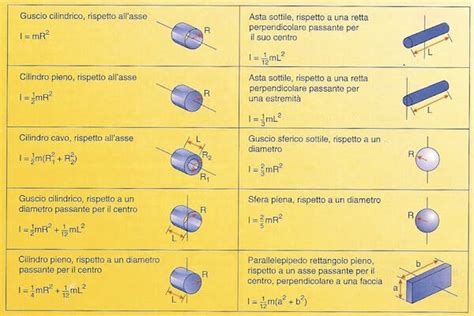

Il momento di inerzia è un valore importante per il calcolo delle frequenze naturali dell'unità. Se l'opzione "Analisi vibrazione" è selezionata all'interno della scheda "Calcolo", i momenti di inerzia dei componenti non possono avere un valore zero. È fondamentale notare che il momento di inerzia non viene considerato tanto per il singolo componente quanto per l'intera massa rotante sostenuta dal componente. Questo aspetto è critico per la progettazione di un cerchione, poiché le vibrazioni possono influenzare significativamente il comfort di guida e la durata del componente. Una corretta definizione del momento di inerzia è quindi vitale per prevedere il comportamento dinamico del cerchione e ottimizzarne il design per ridurre risonanze indesiderate.
Personalizzazione e Dettaglio: Oltre i Parametri Standard
La capacità di personalizzare ogni aspetto di un progetto in Inventor è ciò che distingue un modellatore competente. Una volta stabiliti i parametri di base, si può procedere con la modifica delle quote del cerchione, andando oltre le impostazioni predefinite. Questo include la definizione di raggi di raccordo specifici, angoli di sformo, spessori variabili e la creazione di dettagli estetici che distinguono il design.
Dettagli delle Forature e degli Attacchi
Per i fori di fissaggio del cerchione, è possibile sovrascrivere il numero di "catene affiancate" (un concetto estendibile al numero di bulloni o prigionieri) adottato per default. Il numero di attacchi sul cerchione può essere superiore al numero di attacchi richiesto dal mozzo, offrendo flessibilità. È possibile selezionare l'attacco attivo (il "grip blu" nella finestra di Autodesk Inventor) per impostare la configurazione desiderata. Questa capacità di adattamento è fondamentale per garantire la compatibilità con diverse tipologie di mozzi veicolo e sistemi di fissaggio.
Modellazione dello Spazio tra i Denti (Raggi e Scanalature)
Nel contesto di un cerchione, l'equivalente dello "spazio tra i denti" può essere interpretato come la forma e la disposizione delle razze, delle finestre o delle scanalature che non solo conferiscono estetica ma influenzano anche la resistenza strutturale e la dissipazione del calore. È possibile personalizzare i parametri dimensionali di queste forme, tra cui le proprietà della forma stessa, per ottimizzare il design sia dal punto di vista funzionale che estetico. L'utilizzo di strumenti avanzati di modellazione parametrica consente di definire relazioni complesse tra questi elementi, garantendo che le modifiche a un parametro si riflettano in modo intelligente sull'intera geometria del cerchione.
Considerazioni Estetiche e Funzionali
Un cerchione auto non è solo un componente meccanico; è anche un elemento estetico fondamentale che contribuisce al design complessivo del veicolo. Pertanto, durante la progettazione in Inventor, è essenziale bilanciare le esigenze funzionali con quelle estetiche. La capacità di creare forme complesse e superfici lisce è resa possibile dall'ampia gamma di strumenti di modellazione disponibili.
Ottimizzazione della Massa e Resistenza
La massa del cerchione ha un impatto diretto sulle prestazioni del veicolo, in particolare sulla massa non sospesa. Un cerchione più leggero può migliorare la maneggevolezza, l'accelerazione e l'efficienza del carburante. Tuttavia, la riduzione della massa non deve compromettere la resistenza strutturale. Autodesk Inventor permette di eseguire analisi agli elementi finiti (FEA) per testare la resistenza del cerchione a carichi diversi, come quelli derivanti dalla frenata, dall'accelerazione e dagli impatti laterali. Questo processo iterativo di progettazione, analisi e ottimizzazione è cruciale per creare un cerchione che sia allo stesso tempo leggero e robusto.
Dissipazione del Calore
I cerchioni svolgono un ruolo importante nella dissipazione del calore generato dal sistema frenante. Il design delle razze e delle aperture può essere ottimizzato per massimizzare il flusso d'aria attraverso il disco freno e la pinza, contribuendo a mantenere le temperature operative all'interno dei limiti ottimali. La modellazione in Inventor consente di visualizzare il flusso d'aria e di sperimentare diverse configurazioni per migliorare questa funzione.
Finitura Superficiale e Materiali
La scelta del materiale e della finitura superficiale sono ulteriori aspetti critici. I materiali più comuni per i cerchioni includono leghe di alluminio, acciaio e, in applicazioni ad alte prestazioni, fibra di carbonio. Ogni materiale ha le sue proprietà uniche in termini di resistenza, peso e costo. Le finiture superficiali, come la verniciatura, la lucidatura o la cromatura, influenzano l'aspetto estetico e la resistenza alla corrosione. Inventor consente di assegnare materiali virtuali ai modelli per eseguire simulazioni realistiche e di visualizzare diverse finiture per valutare l'impatto estetico.
Integrazione e Collaborazione
La progettazione di un cerchione auto non è un processo isolato. Spesso richiede la collaborazione con altri team di progettazione (ad esempio, per il sistema frenante, le sospensioni o la carrozzeria). Autodesk Inventor facilita questa collaborazione attraverso la capacità di importare ed esportare file in vari formati, nonché tramite funzionalità di gestione dei dati di progetto.
Gestione delle Revisioni e Versionamento
Durante il ciclo di vita della progettazione, sono inevitabili le revisioni. La gestione delle revisioni e il versionamento dei file di progetto sono cruciali per tenere traccia delle modifiche e per garantire che tutti i membri del team lavorino sulla versione più aggiornata del design. Strumenti come Autodesk Vault, integrati con Inventor, offrono soluzioni robuste per la gestione dei dati e dei flussi di lavoro di progettazione.
Parametri di Interfaccia con Altri Componenti

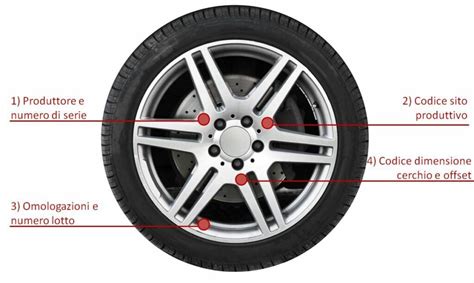

Un cerchione deve interfacciarsi perfettamente con una serie di altri componenti del veicolo, inclusi pneumatici, mozzi ruota, dischi freno, pinze freno e sensori di pressione pneumatici. La definizione precisa dei parametri di interfaccia in Inventor, come il diametro del mozzo, il diametro del cerchione, l'offset (ET) e il numero/interasse dei fori di fissaggio, è fondamentale per garantire la compatibilità e la funzionalità dell'assemblaggio finale. La modellazione parametrica consente di adattare rapidamente il design del cerchione a diverse specifiche di interfaccia, rendendo il processo di progettazione più efficiente.
In sintesi, la progettazione di un cerchione auto in Autodesk Inventor è un processo che combina la precisione della modellazione geometrica con l'ingegneria dei materiali, l'analisi strutturale e le considerazioni estetiche. Dalla creazione delle forme circolari di base alla personalizzazione avanzata dei parametri, ogni passaggio è fondamentale per realizzare un componente che sia efficiente, sicuro e visivamente accattivante.
