Fanale Posteriore Opel Astra: Guida alla Rilevazione dei Cavi e Informazioni Utili

Il fanale posteriore è un componente essenziale per la sicurezza di ogni veicolo, e la sua corretta funzionalità dipende da un cablaggio preciso. Per i proprietari di Opel Astra che necessitano di intervenire sui fanali posteriori, ad esempio per l'installazione di accessori come sensori di parcheggio o per la sostituzione delle luci, è fondamentale comprendere la funzione di ciascun filo all'interno del connettore. Questa guida approfondirà l'identificazione dei cavi principali, fornendo dettagli utili basati su esperienze reali e consigli pratici.

Il Connettore del Faro Posteriore: Un'Analisi Dettagliata

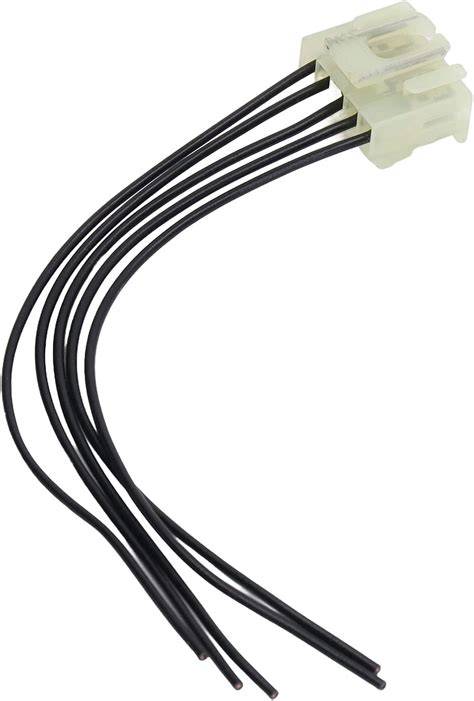

Il connettore del faro posteriore della Opel Astra presenta tipicamente cinque fili, ognuno con una colorazione specifica che ne indica la funzione. Sebbene la qualità delle immagini possa variare, un'osservazione attenta rivelerà i seguenti colori:

• Marrone
• Bianco/nero
• Nero/verde
• Nero/giallo
• Bianco

Comprendere cosa arriva a ciascun filo è cruciale per qualsiasi intervento. In particolare, è spesso necessario individuare la massa e il filo della retromarcia, soprattutto in caso di installazione di dispositivi aggiuntivi che richiedono queste specifiche connessioni.

Identificazione dei Cavi Cruciali: Massa e Retromarcia

L'identificazione precisa dei cavi di massa e retromarcia è un passo fondamentale per chiunque voglia manipolare il cablaggio del fanale posteriore. Diverse testimonianze dirette e procedure standardizzate possono guidare in questa operazione.

Il Filo della Retromarcia: Bianco/Nero

Una delle informazioni più consistenti e verificate è che il filo della retromarcia è il Bianco/nero. Questa indicazione è stata confermata da diversi utenti e si è rivelata risolutiva in situazioni pratiche, come l'installazione di sensori di parcheggio. Inizialmente, alcuni potrebbero essere portati a credere che il filo bianco sia quello della retromarcia, ma questa ipotesi si è dimostrata errata, portando a malfunzionamenti. La certezza sul filo bianco/nero risolve uno dei problemi principali in queste installazioni.

La Massa: Il Filo Marrone

Per quanto riguarda la massa, il consenso generale indica che il filo Marrone svolge questa funzione. Anche se la conferma definitiva tramite tester è sempre consigliabile, l'esperienza comune supporta questa attribuzione. La massa è un punto di riferimento elettrico fondamentale, e la sua corretta identificazione è vitale per evitare cortocircuiti o malfunzionamenti degli apparati elettrici.

Metodologie per la Rilevazione dei Cavi

Quando si è incerti sulla funzione di un filo o si desidera una conferma assoluta, esistono metodi efficaci per la rilevazione dei cavi, facilmente eseguibili con strumenti comuni.

Utilizzo di un Tester

Il metodo più affidabile per individuare la massa e i cavi di alimentazione specifici è l'utilizzo di un tester (multimetro). Ecco i passaggi consigliati:

1. Individuare la Massa (Negativo):

   • Impostare il tester in modalità "Ohm" (misurazione della resistenza/continuità).
   • Collegare un puntale del tester a un punto del telaio del veicolo, assicurandosi che sia privo di vernice per garantire un buon contatto.
   • Collegare l'altro puntale ai vari fili del connettore. Il filo che indica continuità (una lettura di resistenza molto bassa o zero) sarà la massa. In genere, questo dovrebbe essere il filo marrone.

2. Individuare i Filli sotto Tensione (inclusa la Retromarcia):

   • Dopo aver identificato la massa, impostare il tester in modalità "Volt" (misurazione della tensione continua).
   • Con le luci spente, accendere il quadro del veicolo.
   • Innesta la retromarcia.
   • Collegare un puntale del tester al filo di massa precedentemente identificato.
   • Inserire l'altro puntale negli altri fili rimanenti del connettore. Il filo che indica circa 12 volt sarà il filo della retromarcia. Come già detto, questo dovrebbe essere il bianco/nero.

Questo procedimento garantisce una precisione elevata, anche se la ricerca di un punto del telaio privo di vernice vicino al connettore può richiedere un po' di attenzione. Alcuni veicoli potrebbero avere un bullone da 10mm vicino al proiettore dove è collegato il filo marrone, facilitando la presa della massa.

Utilizzo di una Lampadina di Prova

Un'alternativa pratica al tester, soprattutto per individuare i fili sotto tensione, è l'uso di una semplice lampadina di prova.

1. Accendere il quadro del veicolo e inserire la retromarcia.
2. Prendere un filo della lampadina e collegarlo a un punto di massa (ad esempio, il telaio del veicolo, assicurandosi che sia privo di vernice).
3. Inserire l'altro filo della lampadina nei vari buchi del connettore. Quando la lampadina si accende, si è trovato un filo sotto tensione. Ripetere il processo con la retromarcia inserita per trovare il filo specifico.

Questo metodo è meno preciso del tester per quanto riguarda la misurazione esatta della tensione, ma è efficace per identificare la presenza di corrente.

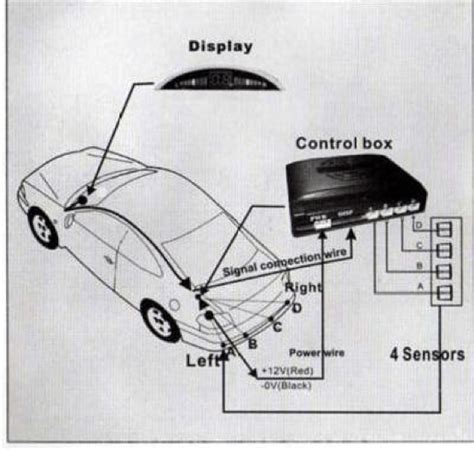

Esempio Pratico: Installazione di Sensori di Parcheggio

Un'applicazione comune di queste informazioni è l'installazione di sensori di parcheggio aftermarket. La corretta connessione dei sensori richiede l'identificazione del filo della retromarcia per attivarli quando il veicolo è in retromarcia, e un punto di massa stabile.

L'esperienza ha dimostrato che la convinzione errata che il filo bianco fosse quello della retromarcia ha causato frustrazione e malfunzionamenti. Solo dopo aver ricevuto la conferma che il filo Bianco/nero è effettivamente quello della retromarcia, l'installazione è proceduta con successo. Analogamente, il collegamento del negativo al filo Marrone ha permesso il funzionamento ottimale dei sensori.

Personalizzazioni e Miglioramenti dell'Opel Astra H

Molti proprietari di Opel Astra, in particolare i modelli come l'Astra H 5p 1.9 CDTI 120cv 8v 6m Cosmo MY06 o l'Astra GTC Cosmo Black Sapphire 1.7 CDTI 125cv MY09, si dedicano a personalizzazioni significative. Queste modifiche spesso includono l'elettronica e l'illuminazione, rendendo la conoscenza del cablaggio posteriore ancora più preziosa.

Esempi di personalizzazioni comuni che possono richiedere l'intervento sui fanali posteriori o sul cablaggio ad essi collegato includono:

• Installazione di fanali posteriori a LED In.Pro: Questi componenti aftermarket possono migliorare l'estetica e la visibilità del veicolo, ma richiedono una corretta connessione elettrica.
• Retrocamera: L'aggiunta di una retrocamera, spesso collegata a un CID 3 Righe+Interfaccia OES, necessita di un segnale dalla retromarcia per l'attivazione automatica.
• Sensori di parcheggio: Come già menzionato, sono una delle modifiche più diffuse per migliorare la facilità di manovra.
• Luci ambientali e altre illuminazioni aggiuntive: La possibilità di prelevare la massa e l'alimentazione da punti specifici del connettore può semplificare l'installazione di led pozzetti anteriori e posteriori, ambient light bianco, o led sottofendi.

Queste modifiche, sebbene apportino vantaggi estetici e funzionali, richiedono una comprensione approfondita del sistema elettrico del veicolo per evitare danni o malfunzionamenti.

Considerazioni sui Ricambi e la Manutenzione

Quando si lavora sul sistema elettrico di un veicolo, è fondamentale utilizzare ricambi di qualità e, se possibile, informarsi sulle specifiche tecniche. Acquistare ricambi d'epoca o componenti di qualità offre numerosi vantaggi per gli appassionati e i proprietari di veicoli. Questi ricambi mantengono l’autenticità e il valore storico dell’oggetto, preservando l’estetica e le caratteristiche originali. Inoltre, possono offrire una migliore qualità rispetto ai ricambi moderni, grazie all’artigianalità e ai materiali utilizzati al momento della produzione, risultando spesso più duraturi e affidabili nel tempo.

Piattaforme professionali offrono un'ampia selezione di pezzi di ricambio provenienti da produttori leader del settore, come Hella, Bosch, Varta, NGK, Ferodo e Valeo. Utilizzare un motore di ricerca ottimizzato, fornendo informazioni come marchio, modello e tipo motore, può aiutare a trovare una lista completa di ricambi compatibili.

I professionisti del settore, come meccanici, carrozzieri, elettrauti, meccatronici e gommisti, possono beneficiare di vantaggi esclusivi offerti da fornitori specializzati. Questi vantaggi includono l'accesso in anteprima alle macchine appena entrate nei centri demolizione per l'acquisto di pezzi di ricambio, aggiornamenti sulle novità del settore per rimanere sempre pronti con le soluzioni per i clienti, e sconti dedicati e personalizzati per aumentare la competitività. Collaborazioni durature con fornitori affidabili garantiscono ai clienti la massima qualità, serietà e onestà nel servizio.

L'Importanza della Diagnosi e della Sicurezza

Intervenire sull'impianto elettrico di un veicolo richiede cautela e, se possibile, l'assistenza di un professionista qualificato. Anche dopo aver identificato correttamente i fili, è cruciale seguire le procedure di sicurezza standard, come scollegare la batteria prima di lavorare sui componenti elettrici per evitare cortocircuiti o shock. Un'errata manipolazione può causare danni non solo al fanale ma all'intero sistema elettrico del veicolo.

Incidenti sfortunati, come il danneggiamento di un cerchio e del paraurti posteriore dopo aver appena installato un accessorio, sottolineano l'importanza di una cura e attenzione costanti nella manutenzione del proprio veicolo. Anche dopo aver completato con successo un'installazione, la strada riserva sempre delle sorprese.

Ulteriori Dettagli di Personalizzazione per l'Opel Astra

Le Opel Astra, in particolare i modelli menzionati, sono spesso oggetto di un'ampia gamma di personalizzazioni che vanno oltre l'illuminazione. Queste possono includere:

• Modifiche al motore: Ad esempio, l'installazione di un filtro SprintFilter SuperCompetition per migliorare le prestazioni.
• Aggiornamenti interni: Computer di Bordo, Ruota di scorta da 16", Specchietto Fotocromatico, ECC (Electronic Climate Control), Cruise Control, Check Control, antenna Pinna Astra J.
• Miglioramenti estetici e funzionali: Leva Cambio OPC, Coprifrecce OPC, Volante OPC, Razza Volante OPC, Pedaliera OPC, Battitacco OPC, Poggiapiede OPC Style, Battitacco Post. Personalizzati (come "Calliope"), Cerchietti Cromati Strumentazione, Led Antipozzanghera Anteriori, Frecce Laterali Nere Hella, Strumentazione Blu-Bianca (anche fatta in casa) e Fondino OPC Style.
• Aggiornamenti audio: Radio Sony CDX-GT700D con Interfaccia Comandi al Volante CTSVX002 ed Emulazione Tasto Setting, Caricatore 6 CD MP3 Sony CDX-T70MX, Casse Ant. Hertz EV165, Casse Post.

Tutte queste modifiche, anche se non direttamente collegate al fanale posteriore, evidenziano la passione e la dedizione dei proprietari di Opel Astra nel personalizzare i propri veicoli, spesso richiedendo una conoscenza approfondita dell'elettronica e del cablaggio per integrare nuove funzionalità e componenti. La capacità di identificare correttamente i cavi e di effettuare collegamenti sicuri è un'abilità preziosa in questo contesto.
