Le Farfalle del Collettore di Aspirazione Mercedes: Funzionamento, Problemi e Soluzioni

Le moderne motorizzazioni diesel Mercedes, in particolare i modelli 220 e 270 CDI con impianto di iniezione EDC 15 C, presentano un sistema di gestione dell'aria di aspirazione che, sebbene tecnicamente interessante, può rivelarsi fonte di problematiche significative. Al centro di queste potenziali avarie si trovano le cosiddette "farfalle" del collettore di aspirazione, componenti deputati alla generazione del "turbilione" (swirl) dell'aria in ingresso nei cilindri. La loro corretta funzionalità è cruciale per ottimizzare la combustione, specialmente ai bassi regimi di rotazione, e per agevolare il ricircolo dei gas di scarico (EGR).

Il Meccanismo dello Swirl e il Ruolo delle Farfalle

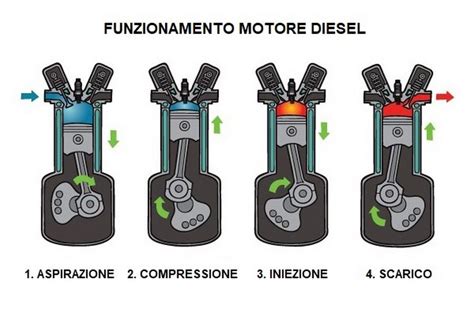

Il collettore di aspirazione di questi motori è progettato con condotti che presentano al loro interno delle farfalle di turbolenza. Questo meccanismo, noto come "swirl", è posizionato nell'ultima parte dei condotti, molto vicino alla testata e alle valvole di aspirazione. Il suo scopo primario è quello di aumentare la turbolenza dell'aria che entra nei cilindri quando il motore opera a bassi regimi e a basso carico. Questa turbolenza intensificata favorisce una migliore miscelazione dell'aria con il carburante, portando a una combustione più efficiente e a una migliore erogazione di coppia. In queste condizioni operative, il motore si comporta quasi come se disponesse di una sola valvola di aspirazione per cilindro, grazie alla parzializzazione o chiusura di uno dei condotti da parte della farfalla.

Quando, invece, il motore richiede maggiore potenza, operando ad alti carichi e regimi, le farfalle vengono completamente aperte. Questo permette al flusso d'aria di entrare nei cilindri con la massima efficienza, massimizzando la potenza erogata dal propulsore.

La movimentazione di queste farfalle è affidata a un sistema di leveraggi azionato da un motorino elettrico comandato tramite modulazione di larghezza di impulso (PWM). Questo attuatore è solitamente alloggiato direttamente sui condotti di aspirazione.

Le Cause dei Problemi: Accumulo di Morchie e Usura

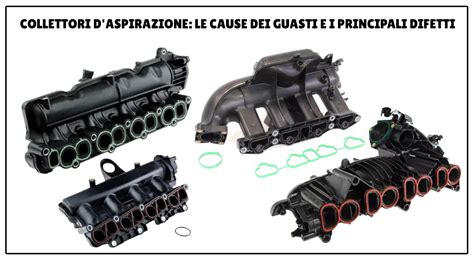

La zona del collettore di aspirazione è purtroppo soggetta a un considerevole accumulo di vapori d'olio, provenienti dal coperchio delle punterie e dal basamento del motore. A questi si aggiunge la fuliggine generata dal sistema di ricircolo dei gas di scarico (EGR). La combinazione di questi elementi crea depositi oleosi e morchie che, nel tempo, possono rendere più difficoltoso il movimento delle farfalle. Questo sforzo aggiuntivo può portare a un precoce cedimento del motorino elettrico di azionamento o all'intervento dei sistemi di protezione della centralina, come l'interruzione di un fusibile.

Sintomi di un Malfunzionamento

I segnali più comuni di un problema alle farfalle del collettore di aspirazione includono:

• Difficoltà nella messa in moto del motore: Il motore potrebbe faticare ad avviarsi, specialmente a freddo.
• Fumosità eccessiva allo scarico: Un'emissione di fumo nero o denso dallo scarico, spesso descritta come "antipatica", può indicare una combustione incompleta o problemi nel controllo dell'aria.
• Modalità di recovery del motore: In caso di bloccaggio del sistema di azionamento delle farfalle, la centralina elettronica del motore (ECU) attiva una strategia di emergenza (recovery). Questa modalità comporta una significativa limitazione delle prestazioni del veicolo, con un regime massimo spesso limitato a circa 3000 giri/min, e l'accensione della spia di avaria motore sul quadro strumenti.
• Perdita di potenza e reattività: Il veicolo potrebbe risultare meno reattivo all'acceleratore, con una sensazione di "vuoto" o di minore spinta.

Indagine del Guasto: Approcci Diagnostici

Quando si sospetta un problema alle farfalle, è fondamentale procedere con un'indagine sistematica per identificare la causa esatta del malfunzionamento ed escludere altre potenziali problematiche.

Analisi dei Parametri Motore

Un primo passo consiste nell'analizzare i parametri del motore tramite uno strumento di diagnosi. Se la lettura del misuratore di massa aria (flussometro) risulta inferiore al valore atteso, è necessario verificare altri componenti.

Controllo della Valvola EGR

Una possibile causa di un flusso d'aria insufficiente potrebbe essere una valvola EGR bloccata in posizione aperta. Questo blocco è spesso causato dalle stesse morchie oleose che interessano le farfalle, oppure da un'avaria all'elettrovalvola che la comanda. Per escludere questa ipotesi, si può tentare di comandare attivamente la valvola EGR tramite lo strumento di diagnosi, ascoltandone il movimento. In alternativa, per una verifica più certa, è possibile installare un diaframma (un lamierino) che chiuda fisicamente la valvola EGR e osservare se il valore della massa aria misurata dal flussometro ritorna ai livelli corretti. Una valvola EGR bloccata aperta è spesso accompagnata da un'accentuata fumosità allo scarico e da prestazioni generali del veicolo compromesse.

Verifica del Sensore di Pressione Collettore Aspirazione

Un altro componente da controllare è il sensore di pressione presente sul collettore di aspirazione. Un suo malfunzionamento può portare all'inibizione del comando dell'elettrovalvola di gestione del turbo. La centralina, interpretando una pressione anomala, potrebbe limitare l'intervento del turbo per salvaguardare l'integrità del motore. Questo stesso effetto si verifica se il sensore non riceve alimentazione a causa di un fusibile interrotto.

Diagnosi Elettronica e Codici di Errore

L'utilizzo di uno strumento di diagnosi avanzato è essenziale per comunicare con la centralina di gestione dell'iniezione e leggere i codici di errore memorizzati. È importante notare che, a causa dell'alimentazione in comune di diversi componenti, un'anomalia in uno di essi (come appunto il sistema delle farfalle) può generare errori apparentemente non correlati, riguardanti il misuratore di flusso, la valvola EGR o la pressione di sovralimentazione.

Alcuni codici di guasto comuni associati a questi problemi includono:

• P1189: Farfalla di turbolenza collettore aspirazione (o sistema di controllo aria collettore aspirazione, funzionamento difettoso).
• P0100: Misuratore massa aria, segnale non plausibile - cablaggio difettoso.
• P1403: Flusso EGR anomalo.
• P1407: Regolazione pressione di sovralimentazione.

Se è presente l'errore P1189, è prioritario controllare le alimentazioni del motorino di azionamento delle farfalle per verificare l'integrità dei fusibili di protezione. Le cause di questo errore possono essere molteplici:

• Corto circuito nel cablaggio.
• Circuito interrotto (aperto).
• Farfalle di turbolenza bloccate in posizione di apertura o chiusura.
• Avaria del motore elettrico di movimentazione delle farfalle.

Controllo dell'Attuatore delle Farfalle

L'attuatore elettrico delle farfalle è generalmente alimentato tramite un connettore a tre pin. Tipicamente, questi pin sono configurati come segue:

• PIN 1: Massa.
• PIN 2: Alimentazione dalla batteria.
• PIN 3: Segnale di comando PWM dalla centralina.

Per una diagnosi più mirata, è possibile effettuare dei test con il motore acceso:

1. Prova dinamica: Accelerare leggermente il motore e verificare se il leveraggio di comando delle farfalle si muove.
2. Diagnosi attiva: Utilizzare lo strumento di diagnosi per accedere al menu delle attivazioni e comandare il movimento delle farfalle, verificando se l'attuatore risponde correttamente.

Soluzioni e Modifiche: Dalla Riparazione all'Eliminazione

In un numero considerevole di casi, il problema si risolve con la sostituzione dell'attuatore elettrico delle farfalle, soprattutto se si riscontra un fusibile bruciato o un funzionamento anomalo.

Tuttavia, alcuni proprietari e meccanici hanno optato per soluzioni più radicali, come la rimozione completa delle farfalle. Questa procedura, sebbene possa risolvere i problemi legati al loro malfunzionamento e all'accumulo di morchie, comporta delle considerazioni importanti.

La Rimozione delle Farfalle: Vantaggi e Svantaggi

Alcuni utenti hanno riportato miglioramenti significativi dopo aver eliminato completamente le farfalle dal collettore di aspirazione. Tra i benefici riscontrati vi sono:

• Maggiore reattività e brillantezza del motore: La sensazione è quella di aver recuperato una frazione significativa della potenza, come se l'acceleratore fosse diventato più sensibile ("guadagnato ¼ di acceleratore").
• Riduzione della fumosità allo scarico: L'eliminazione delle morchie e il miglior flusso d'aria possono contribuire a una combustione più pulita.
• Potenziale riduzione dei consumi: Un motore che gira meglio e richiede meno "sforzo" per erogare potenza potrebbe consumare leggermente meno.

Tuttavia, è fondamentale sottolineare che la rimozione delle farfalle di turbolenza può avere implicazioni legali e ambientali. Secondo le normative Euro 3 e successive, tali componenti sono parte integrante del sistema di controllo delle emissioni. La loro rimozione potrebbe rendere il veicolo non conforme alle normative vigenti, con potenziali problemi in fase di revisione.

Inoltre, il design originale delle farfalle, sebbene soggetto a problemi di imbrattamento, è stato studiato per ottimizzare la combustione e le emissioni in determinate condizioni operative. L'eliminazione completa potrebbe teoricamente compromettere questa ottimizzazione, anche se nella pratica, per molti motori, i benefici in termini di affidabilità e prestazioni sembrano superare gli svantaggi.

Modifica del Collettore

Una soluzione alternativa, meno invasiva della rimozione totale, consiste nel modificare il collettore per impedire il movimento delle farfalle, lasciandole in una posizione fissa (solitamente aperta). Questo può essere ottenuto bloccando il leveraggio o modificando l'attuatore. Alcuni hanno proceduto anche a una pulizia approfondita del collettore e alla sigillatura dei fori dove alloggiano le farfalle, eliminando così la possibilità di futuri accumuli di morchia.

È importante notare che il kit di riparazione per il leveraggio delle farfalle potrebbe non essere sempre risolutivo se le sedi dove alloggiano i tiranti sono usurate. In questi casi, la sostituzione dell'intero collettore di aspirazione potrebbe essere l'unica opzione, con costi considerevoli sia per il pezzo che per la manodopera, data la complessità dell'intervento.

Considerazioni Finali e Aggiornamenti Post-Modifica

Dopo aver apportato modifiche al sistema delle farfalle, alcuni utenti hanno anche deciso di ottimizzare la mappatura della centralina motore. Un aumento della portata d'aria, dovuto all'eliminazione delle restrizioni create dalle farfalle, può infatti beneficiare di una ricalibrazione della mappa per sfruttare appieno il potenziale del motore. Questo accorgimento, unito alla modifica fisica, ha portato in alcuni casi a miglioramenti ancora più marcati in termini di prestazioni e a una riduzione quasi totale della fumosità.

Sebbene il sistema delle farfalle sia stato progettato per migliorare l'efficienza e le emissioni, la sua realizzazione in plastica e la sua esposizione a vapori oleosi e fuliggine lo rendono un punto debole noto in queste motorizzazioni Mercedes. La comprensione del suo funzionamento, dei sintomi di avaria e delle possibili soluzioni, dalla riparazione alla rimozione, è fondamentale per i proprietari di questi veicoli al fine di mantenere il motore in perfetta salute e garantire prestazioni ottimali.
