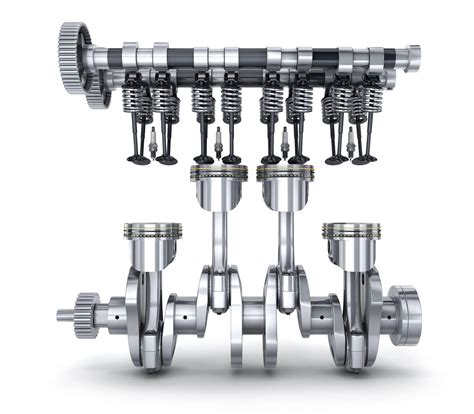

La sincronizzazione del motore è una delle operazioni più delicate e cruciali nella manutenzione automobilistica, specialmente per i propulsori moderni e complessi come i motori TSI di Volkswagen e dei marchi del gruppo. Un corretto allineamento degli alberi a camme e dell'albero motore è fondamentale per garantire prestazioni ottimali, efficienza nei consumi e longevità del motore stesso. Quando si parla di motori benzina TSI da 1.5 litri, in particolare le varianti EA211 EVO a 4 cilindri con tecnologia ACT (Active Cylinder Management), la precisione richiesta durante la fasatura è elevatissima, rendendo indispensabile l'uso di strumenti professionali specifici.
La Sfida della Fasatura nei Motori TSI Moderni
I motori TSI, noti per la loro sovralimentazione e l'iniezione diretta di benzina, presentano architetture sofisticate. I sistemi di fasatura variabile delle valvole (VVT) e le tecnologie come l'ACT richiedono una calibrazione esatta per funzionare in sinergia. Un disallineamento, anche minimo, può portare a una riduzione della potenza, a un aumento dei consumi, a un funzionamento irregolare del motore e, nei casi peggiori, a danni meccanici significativi, come l'interferenza tra valvole e pistoni in determinate condizioni operative. La ricerca dello strumento giusto per la regolazione della fase e altre operazioni sul motore è il primo passo per evitare questi inconvenienti.
Identificare il Motore Corretto: La Chiave per la Scelta dello Strumento
Prima ancora di procedere con qualsiasi operazione di manutenzione o regolazione, è di vitale importanza identificare con precisione il tipo di motore installato sul veicolo. Questo è particolarmente vero quando si acquistano utensili specialistici. Le case automobilistiche utilizzano codici motore specifici per distinguere le varie configurazioni. Nel libretto di circolazione del veicolo, è possibile trovare una voce, spesso indicata come "(9A)" o simile, che riporta il codice univoco del motore. Inserire questo codice nel motore di ricerca di un negozio online specializzato è il metodo più efficace e consigliato per trovare gli strumenti compatibili. Ad esempio, per i motori 1.5 TSI EA211 EVO, codici come DACA, DACB, DADA, DFYA, DHFA, DPBA, DPBE, DPCA identificano queste unità motrici.

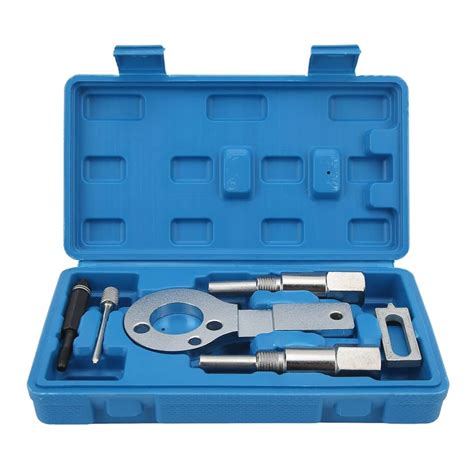

Il Kit di Fasatura Professionale C01/0275: Uno Strumento Dedicato
Per rispondere alle esigenze di precisione dei motori 1.5 TSI, sono stati sviluppati kit di utensili professionali. Uno di questi è il set C01/0275, progettato specificamente per i motori VW, Audi, Seat, Cupra e Skoda 1.5 TSI. Questo kit si distingue per la sua completezza e per l'inclusione di strumenti di alta precisione che permettono una regolazione accurata degli alberi a camme secondo le specifiche del costruttore. L'efficacia di questo set è tale che il suo utilizzo non richiede alcuna interazione con il sistema OBD (On-Board Diagnostics) del veicolo, concentrandosi esclusivamente sulla calibrazione meccanica e temporale del motore.
Componenti Essenziali del Kit C01/0275
Il set C01/0275 comprende una serie di componenti meticolosamente progettati per facilitare la fasatura degli alberi a camme e il bloccaggio dell'albero motore. La sua dotazione include:
- Adattatori per Alberi a Camme: Specifici adattatori per l'albero a camme di aspirazione e scarico (EA211 EVO) e distanziatori associati, spesso identificati dai codici OEM VAS 611 007. Questi elementi sono fondamentali per mantenere gli alberi nella posizione corretta durante le operazioni.
- Piastra Adattatrice e Distanziatori: Una piastra adattatrice per l'alloggiamento dell'albero a camme e distanziatori e viti di fissaggio, anch'essi spesso riferiti al codice OEM VAS 611 007, garantiscono la stabilità e la corretta installazione dei componenti durante la fasatura.
- Barra di Riferimento per Inclinometro: Un elemento cruciale (EA211 EVO 1.5) con codice OEM VAS 611 007, che serve come base per l'inclinometro, permettendo misurazioni precise degli angoli di rotazione.
- Inclinometro Digitale: Uno strumento a batteria di alta precisione, essenziale per misurare gli angoli degli alberi a camme. La capacità di leggere in digitale assicura una precisione elevata, evitando gli errori di lettura tipici degli strumenti analogici.
- Perni di Bloccaggio e Controllo:
- Perno di bloccaggio albero motore (OEM: T10340): Questo perno impedisce la rotazione dell'albero motore, bloccandolo nella posizione corretta (punto morto superiore o altra posizione di riferimento) per consentire la corretta installazione delle cinghie o catene di distribuzione e il relativo allineamento delle pulegge.
- Perno di controllo ingranaggio albero a camme posteriore (OEM: T10504/1): Utilizzato per bloccare l'ingranaggio dell'albero a camme nella sua posizione di riferimento, garantendo che l'albero a camme rimanga fermo durante le misurazioni o le regolazioni.
- Perni di arresto leva (2 pezzi): Questi perni hanno la funzione di bloccare o stabilizzare componenti specifici del sistema di fasatura, come le leve degli attuatori, assicurando che non si muovano in modo indesiderato.
- Utensile per la Regolazione della Puleggia Tenditrice (OEM: T10499): Un attrezzo indispensabile per poter tendere o allentare la cinghia di distribuzione/catena in modo controllato e preciso, consentendo la rimozione o l'installazione della cinghia stessa e garantendo la giusta tensione finale.
Kit di fasatura motore - per VW Group 1.0, 1.2, 1.4, 1.5 TSi benzina | 9155 | Laser Tools |
Applicazioni e Codici Motore Correlati
Il set C01/0275 è compatibile con una vasta gamma di veicoli del gruppo Volkswagen, tra cui Audi, Volkswagen, Skoda, Seat e Cupra. La sua applicazione principale riguarda i motori benzina TSI da 1.5 litri, in particolare le varianti EA211 EVO 4 cilindri con tecnologia ACT. I codici motore specifici per i quali questo kit è stato progettato e testato includono: DACA, DACB, DADA, DFYA, DHFA, DPBA, DPBE e DPCA. La conoscenza di questi codici è fondamentale per meccanici e appassionati per assicurarsi di acquistare lo strumento corretto, evitando costosi errori. È importante notare che, sebbene questo kit sia per i motori 1.5 TSI, esistono altri kit specifici come il "Set Fasatura Motori Renault, Dacia e Nissan 1.5 dCi, 1.4 16V, 1.6 16V, 1.8 16V, 2.0 16V - Fasano Tools FG 192/RE5" che coprono motorizzazioni completamente diverse e non sono interscambiabili.
L'Importanza della Precisione e della Qualità degli Utensili
L'affidabilità e la durabilità di un kit di fasatura sono parametri essenziali. Utensili professionali come il set C01/0275 sono realizzati con materiali di alta qualità, spesso acciaio temprato e finiture resistenti alla corrosione, per sopportare l'uso intensivo in officina. La precisione delle tolleranze di fabbricazione degli adattatori e dei perni è altrettanto critica. Anche una minima deviazione può compromettere l'accuratezza della fasatura, con le conseguenti ripercussioni negative sulle prestazioni del motore. L'investimento in uno strumento professionale è quindi giustificato non solo dalla necessità di eseguire correttamente il lavoro, ma anche dalla garanzia di preservare l'integrità meccanica del propulsore. La scelta dello strumento giusto, identificato dal codice motore, è il primo passo verso una manutenzione efficace e sicura.
