La Valvola Wastegate: Controllo della Pressione e Protezione del Motore Turbocompresso

Nel complesso universo dei componenti automobilistici, esiste un elemento di cui talvolta si sottovaluta l'importanza: la valvola Wastegate. Spesso collegata all’EGR, questa valvola è un componente di grande rilevanza, il cui funzionamento influisce direttamente sulle prestazioni del veicolo e sulla longevità del motore, specialmente nei sistemi di sovralimentazione. La sua presenza è cruciale nei motori turbocompressi, dove agisce come un gate di sfogo per i gas di scarico.

Il nome stesso, che deriva dall’inglese, è altamente esplicativo: "waste", rifiuti, e "gate", cancello. Come facilmente intuibile, è la valvola che opera come una porta di fuoriuscita per i gas di scarico nei motori endotermici turbocompressi. Il suo scopo principale è regolare la pressione all’interno del turbocompressore, limitando la quantità di gas che arriva alla turbina. Questo meccanismo è fondamentale per evitare che il turbocompressore raggiunga pressioni troppo elevate, che potrebbero danneggiare il motore o il turbocompressore stesso.

Principio di Funzionamento: Il Regolatore di Pressione Vitale

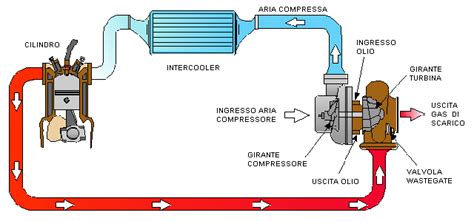

La valvola wastegate è, in pratica, una valvola di sfogo del gas di scarico, il cui scopo principale è regolare la pressione all’interno del turbocompressore. Essa agisce sul flusso dei gas di scarico attraverso un meccanismo on-off, permettendo ai gas di bypassare la turbina. Non a caso, è anche chiamata valvola di bypass. Il principio di funzionamento della valvola wastegate è elementare ed efficace. Questo genere di dispositivo trova posto sui motori dotati di turbina e, specificatamente, di turbina a geometria fissa. In particolare, la wastegate trova posizione dal lato del collettore di scarico, sul lato caldo della turbina.

Quando i gas che fuoriescono dal turbocompressore vengono deviati dalla valvola wastegate verso la marmitta e, quindi, verso l’esterno, il turbo diminuisce il suo regime di rotazione e si riduce la sovralimentazione. Senza questa valvola, nel momento dell’accelerazione, l’aumento di velocità causerebbe un eccessivo innalzamento della pressione, che potrebbe portare il motore al collasso.

Nel caso in cui l'acceleratore fosse sempre tenuto premuto, la velocità della turbina aumenterebbe provocando un aumento della pressione di sovralimentazione. L'ulteriore sovralimentazione farebbe aumentare ulteriormente la velocità della turbina. In altre parole, verrebbe a crearsi una retroazione positiva che porterebbe a valori di pressione (e velocità di rotazione della turbina stessa) troppo elevati per essere sopportati dal motore. La wastegate è quindi un limitatore di sicurezza che impedisce al turbo di generare pressioni eccessive che potrebbero danneggiare il motore o il turbocompressore stesso.

In sostanza, la valvola wastegate opera per far sì che la velocità di rotazione della turbina non superi i limiti definiti in fase di progettazione del mezzo. Non appena la pressione dei gas di scarico raggiunge il valore predefinito, il cancelletto (gate) della valvola si apre e i gas di scarico (waste) possono fuoriuscire verso il sistema di scarico, senza andare a impattare sulla girante della turbina. Questo consente di ottenere diversi vantaggi, il primo dei quali è legato alla sicurezza dei vari componenti della turbina stessa, che non raggiunge regimi di rotazione critici, e del motore.

Tipologie e Azionamento della Wastegate

Mentre l’aspetto e la composizione di un turbo sono piuttosto standard, la valvola wastegate può presentare differenze di costruzione o azionamento. Essa è solitamente collocata accanto alla chiocciola del turbocompressore. Esistono diverse tipologie di valvola e, innanzitutto, esse si differenziano a seconda di dove sono posizionate. Come detto, esse sono disposte dopo i collettori di scarico del motore.

Le valvole Wastegate si distinguono principalmente in due categorie:

• Wastegate interna: Questa tipologia è integrata nel corpo del turbocompressore ed è la soluzione più comune nei veicoli di serie. È una soluzione più economica e compatta, spesso presente nei veicoli di produzione in larga scala. Sebbene sia più compatta, abbia un costo inferiore e risulti di facile installazione, presenta una minore efficienza in termini di "sfogo" dei gas di scarico e, di conseguenza, in termini di prestazioni estreme.
• Wastegate esterna: A differenza di quella interna, la wastegate esterna è un componente separato che viene installato sul collettore di scarico. È solitamente impiegata nelle applicazioni ad alte prestazioni o nelle elaborazioni racing. Questa soluzione permette l’utilizzo di valvole di dimensioni maggiori, garantendo un controllo più preciso della pressione e una maggiore capacità di sfogo per i gas di scarico.

Un'altra differenza è legata alla modalità di azione. La wastegate può essere azionata a livello meccanico, pneumatico o elettronico.

• Azionamento Pneumatico: Questa è la modalità più comune. La valvola è comandata da un tubo connesso al lato compressore. La Wastegate è attivata da una molla e da un attuatore pneumatico. Quando la pressione dell’aria raggiunge un certo livello, supera la forza della molla nell’attuatore della Wastegate, causando l’apertura della valvola. Nelle configurazioni più datate, il funzionamento avviene tramite una connessione fra collettori di aspirazione e valvola wastegate stessa. L’aria che arriva dai collettori, nel momento in cui raggiunge un certo valore di pressione, vince la resistenza di una molla calibrata consentendo l’apertura del cancelletto. In caso di sovrappressione, la Wastegate devia una parte dei gas di scarico lontano dalla turbina, stabilizzando così la pressione e mantenendo il sistema turbo sotto controllo. Le molle, in questo contesto, determinano la pressione a cui la wastegate si attiverà.
• Azionamento Elettronico: Più recentemente, sono state introdotte anche valvole wastegate controllate elettronicamente dalla centralina del motore. Questo permette una gestione più precisa e dinamica della pressione di sovralimentazione.

I materiali costruttivi delle wastegate variano in base all’applicazione: si passa dall'acciaio inossidabile per le versioni stradali, a leghe speciali resistenti alle alte temperature, come l'Inconel, per le applicazioni racing.

Per quanto riguarda le tipologie fisiche della valvola, che può essere:

• A sportello: Questa prevede l’incernieramento al centro e ruota al raggiungimento del valore di pressione predeterminato, spesso in una configurazione a clapet.
• A fungo: Queste sono molto utilizzate per auto sportive o da corsa, offrendo caratteristiche specifiche per tali applicazioni.

L'Evoluzione del Controllo: Dalla Pneumatica all'Elettronica Avanzata

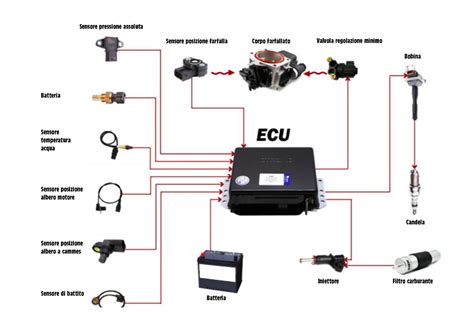

L’evoluzione tecnologica ha trasformato profondamente il controllo della wastegate, passando dai sistemi puramente meccanici a sofisticati sistemi di gestione elettronica. Nei motori moderni, la centralina elettronica (ECU) monitora costantemente numerosi parametri come il regime del motore, la temperatura dell’aria, la posizione dell’acceleratore e la pressione atmosferica. Questa gestione intelligente consente di variare dinamicamente la pressione del turbo in funzione delle condizioni operative, ottimizzando prestazioni e consumi.

La gestione tramite modulatore, ad esempio, è decisamente più sofisticata e correlata all'uso e ai parametri istantanei del motore, consentendo alla centralina maggiore flessibilità nel controllo della sovralimentazione. In particolare, questo tipo di gestione può permettersi di "ingannare" l'attuatore pneumatico posto a valle di essa stessa, scaricando in modo controllato dal software parte della pressione destinata alla valvola pneumatica, in modo tale da ritardarne l'intervento di apertura. In pratica, il modulatore prende il totale controllo della wastegate e può consapevolmente "sostenere" in sicurezza valori di sovralimentazione più elevati, rendendo più brillante la guida.

Un esempio di questa gestione avanzata è la funzione di overboost: esiste una funzione di bloccaggio di questa valvola che durante le forti accelerazioni, blocca per pochi secondi il normale funzionamento della valvola di wastegate, in maniera che il motore possa ricevere tutta l'aria pompata dalla turbina. È evidente che se il cancelletto rimanesse chiuso, la turbina potrebbe raggiungere regimi di rotazione e, quindi, di sovralimentazione, superiori. Questo è il principio su cui si basa la funzione overboost di cui sono dotate alcune automobili: un sistema, elettrico o elettronico, consente di ritardare l’entrata in funzione della wastegate.

Un'ulteriore evoluzione è rappresentata dai turbocompressori a geometria variabile (VGT), dove l’inclinazione delle palette della turbina sostituisce funzionalmente la wastegate tradizionale, adattando continuamente il flusso dei gas di scarico alla turbina per ottimizzare le prestazioni in ogni condizione.

Problematiche Comuni e Malfunzionamenti

La valvola wastegate svolge un ruolo fondamentale per il funzionamento del motore. Qualora questa dovesse smettere di funzionare, oppure ritardasse la sua entrata in funzione, si potrebbero assistere a improvvise e vistose perdite di potenza, nella migliore delle ipotesi, o a fragorose e pericolose esplosioni, qualora la richiesta di potenza durasse troppo nel tempo. Navigando sul web non è difficile imbattersi nei video di qualche sprovveduto che, testando la propria automobile al banco prova potenza, assiste impotente all’esplosione del motore. In molti casi, questo è l’effetto del malfunzionamento - o dell’assenza - di una valvola wastegate.

Proviamo a sintetizzare i casi più comuni di malfunzionamento della valvola wastegate:

1. Bloccaggio della Valvola: Tra le principali cause dei difetti legati alle Wastegate c’è il bloccaggio, uno dei problemi più comuni. Può avvenire sia in posizione aperta che chiusa.
   • Bloccata chiusa: Quando è bloccata chiusa, la pressione del turbo aumenta senza controllo, causando un pericoloso aumento della pressione di sovralimentazione (overboost incontrollato) che può portare a detonazione e danni al motore.
   • Bloccata aperta: Se è bloccata aperta, la pressione del turbo non raggiunge il livello desiderato, con conseguente perdita di potenza.La causa di questi blocchi è spesso l’accumulo di carbonio e detriti sui componenti interni, specialmente in motori che bruciano olio o hanno un sistema di scarico sporco. L’esposizione continua alle alte temperature può portare a deformazioni o incrostazioni della valvola o della sede, compromettendone la tenuta. Il bloccaggio può essere causato anche dall’usura della valvola o dell’attuatore, in funzione dell’alta temperatura e della pressione continua.
2. Usura della Molla nell’Attuatore: Un attuatore con una molla debole o danneggiata causerà un’apertura prematura o tardiva della Wastegate, con conseguente sovra- o sotto-pressione. Le cause principali sono lo stress continuo dovuto alle variazioni di temperatura e pressione e/o l’uso di molle di bassa qualità.
3. Malfunzionamenti dell’Attuatore: Se il guasto è dovuto all’attuatore, elettronico o pneumatico che sia, la Wastegate può aprirsi o chiudesi in modo irregolare, causando variazioni di pressione non volute.
   • Per gli attuatori elettronici, questo accade in caso di malfunzionamenti elettrici, spesso legati a cablaggi difettosi o sensori guasti.
   • Per gli attuatori pneumatici, si possono verificare perdite nelle membrane o nelle tubazioni, riducendo la forza effettiva di apertura o chiusura, o perdite di pressione nei tubi o nelle connessioni pneumatiche.
4. Dimensione Inadeguata della Wastegate: In caso di problemi di sovrappressione, con la pressione del turbo che continua a crescere oltre il limite impostato (soprattutto a regimi di giri elevati), il difetto potrebbe essere legato alla dimensione della Wastegate. Questa potrebbe essere troppo piccola per sfogare tutto il gas di scarico necessario, causando accumulo di pressione. Oltre alle dimensioni fisiche della valvola, la sovrappressione può essere causata anche da una configurazione dello scarico o da modifiche che aumentano il flusso di gas oltre la capacità di gestione della Wastegate.
5. Picchi Improvvisi di Pressione Turbo: Quando si verificano picchi improvvisi di pressione turbo oltre il livello impostato, i problemi possono essere dovuti alla lentezza dell’attuatore nel rispondere ai cambi di pressione (specialmente nel caso di quelli pneumatici) oppure ad un impianto di scarico modificato che induce un flusso di gas troppo elevato per il sistema Wastegate.
6. Rumori Sospetti e Sibili: Rumori “sospetti” e sibili provenienti dalla zona della Wastegate possono essere sintomo di un errato allineamento della Wastegate o dell’attuatore o di altri danni ai componenti interni.
7. Guasto del Sensore di Pressione: Nelle Wastegate elettroniche, un guasto del sensore di pressione può causare malfunzionamenti casuali o una regolazione imprecisa della pressione turbo, spesso con spie di errore sul cruscotto a causa del sensore in avaria o di un guasto nei collegamenti del cablaggio.

La diagnosi di questi problemi richiede strumentazione specifica come manometri di pressione e diagnosi elettronica avanzata.

Manutenzione e Soluzioni per la Wastegate

Dato che la valvola opera a contatto con i gas di scarico, è possibile che i residui o lo sporco ne possano compromettere il funzionamento. È dunque necessario che i sistemi di iniezione vengano puliti in modo regolare con prodotti specifici. Per far fronte a queste problematiche occorre rivolgersi a tecnici esperti. Nelle auto moderne, la valvola wastegate è gestita dalla centralina e può dunque essere modificata a seconda delle esigenze oppure sostituita.

Per ovviare ai problemi legati agli attuatori, è necessario attivarsi per il controllo dei collegamenti e dei tubi pneumatici, e per la sostituzione di cavi o sensori difettosi. Nel caso di rumori sospetti, è opportuna una verifica del montaggio e dei collegamenti. Come soluzioni applicabili per picchi di pressione, potrebbe essere utile installare un regolatore di pressione turbo più reattivo.

FTS si occupa dal 1984 di distribuzione di ricambi per auto e turbocompressori per le più svariate esigenze di applicazione tra cui auto, macchine agricole, bus e furgoni, fornendo anche le valvole Wastegate necessarie per la manutenzione e la riparazione.

La Wastegate nel Tuning e nelle Prestazioni: Un Caso Studio sul Land Rover Td5

Nel mondo del tuning, la wastegate rappresenta un punto chiave per l’incremento delle prestazioni. Le wastegate regolabili esterne consentono di modificare la pressione di intervento senza interventi invasivi, rappresentando una soluzione popolare per le elaborazioni intermedie. La riprogrammazione della centralina motore permette di ottimizzare il controllo elettronico della wastegate, adattandolo alle modifiche hardware. Nei sistemi avanzati, il controller elettronico dedicato (boost controller) consente regolazioni dinamiche della pressione in base alle condizioni di utilizzo. L’aggiunta di attuatori più reattivi riduce il turbo lag, migliorando la risposta del motore.

L’ottimizzazione della wastegate nel tuning richiede un approccio equilibrato per non compromettere l’affidabilità del motore. La scelta dei materiali diventa fondamentale: wastegate in acciaio inox o Inconel garantiscono resistenza alle temperature elevate nelle applicazioni più spinte. Una rimappatura professionale deve includere limiti di sicurezza che proteggano il motore in tutte le condizioni operative, bilanciando prestazioni e affidabilità. Nei veicoli stradali sottoposti a tuning, il controllo delle emissioni rimane un aspetto da non sottovalutare, con la necessità di mantenere il sistema nei limiti normativi.

Un esempio pratico e dettagliato di intervento sulla gestione della wastegate si riscontra nel motore Td5 del Discovery, che ha un ulteriore plus rispetto al Td5 Defender: la modulazione sulla wastegate, la valvola di sovrapressione del turbocompressore. Il modulatore viene inserito tra il condotto dell'aria compressa dal turbo e l'attuatore pneumatico posto sulla turbina. Nella versione standard, il Defender ha solo un comando pneumatico: quando la pressione nel collettore supera la soglia di taratura della wastegate, questa devia il flusso dei gas di scarico caldi evitando che la turbina pompi troppa aria rischiando di auto-danneggiarsi e di mandare troppa pressione nel collettore di aspirazione.

È interessante notare che tutti i software, sia Discovery che Defender, caricati nelle centraline gestiscono la modulazione elettronica wastegate, ma il Defender, nella sua configurazione originale, non ha il modulatore. Inoltre, la presa rossa della centralina dalla quale escono i segnali di controllo non ha neppure il pin di uscita per tale modulatore, cosa che rappresenta un primo grosso scoglio per chi volesse implementare questa funzionalità.

Un ingegnoso suggerimento ha permesso di superare questo ostacolo: scambiare il pin di controllo dell'ILT (ormai non usato in certe interpretazioni personalizzate) con quello di controllo del modulatore in questione. Lo spostamento del pin è un'operazione relativamente semplice, realizzabile con un cacciavite. Un’ulteriore osservazione riguarda il sensore AAP (Ambient Pressure), collegato al sensore IAT (Inlet Air Temperature o temperatura nel collettore aspirazione). La documentazione indica che il sensore AAP legge non solo la pressione ambiente, ma anche la temperatura ambiente (nella scatola filtro aria), e quest'ultimo dato viene "passato" al sensore IAT probabilmente per calcolare l'aumento di temperatura dovuta al passaggio dell'aria in turbina e nel collettore.

Nello schema elettrico, si nota che i positivi di tutti i modulatori EGR, ILT e TWG sono in comune. L'unico pin che serve spostare per "trasformare" il connettore ILT in connettore TWG è il n. 4 (filo arancio), mentre l'altro filo attestato è appunto il positivo comune. A questo punto il connettore ILT nel cofano diventa a tutti gli effetti un connettore TWG (turbo wastegate). Sarà necessario prolungarlo per portarlo dall'altra parte del motore, vicino alla turbina.

Nella zona turbina, esiste un'apposita predisposizione per il modulatore: 2 fori filettati M6 posti sul fianco del corpo compressore condizionatore (identico a quello Discovery). Acquistato il ricambio (il cui costo è di circa 20€, part number PMK100130) e i due connettori maschio/femmina AMP bipolari per la prolunga (2,5€), si pone il problema di come collegare alla valvola a tre vie (modulatore) la parte pneumatica. La valvola, oltre al connettore elettrico di comando, presenta tre innesti per tubi in gomma.

La realizzazione è stata immediata, sebbene ostacolata dalla scomodità dell'accesso per il fissaggio fisico del modulatore al compressore condizionatore e da un'interferenza tra il connettore elettrico della valvola con il sottostante tubo dell'idroguida, che dev'essere leggermente piegato verso il tubo in metallo che collega il manicotto di uscita della turbina all'ingresso dell'intercooler.

Resta un unico problema da risolvere: sul Discovery il manicotto che collega la scatola filtro con l'ingresso turbina ha un innesto (posto a valle del sensore MAF o debimetro) per alloggiare il tubicino di sfiato del modulatore. Il manicotto del Defender non lo ha; dovrà essere sistemato, ma non è di importanza critica, potendo anche sfiatare liberamente. La disposizione scelta sul manicotto del Discovery non è affatto casuale: dallo sfiato del modulatore arriva infatti aria in pressione passata attraverso la turbina che a sua volta è a valle del circuito recupero vapori olio. Ne segue che quest'aria è potenzialmente "sporca", contenente vapori d'olio, e quindi non può essere reimmessa nella scatola filtro o comunque prima del delicato sensore di portata aria (MAF).

Per il collaudo di tale modifica, il tubicino dello sfiato del modulatore è stato portato in auto (passandolo dal finestrino!) per poter sentire il suo funzionamento. Un sistema casereccio ma efficace: il funzionamento dell'accrocchio è risultato molto interessante, attivandosi e scaricando pressione a scatti, come un piccolo compressore.

L'effetto pratico di tale modifica è evidente e misurabile sul manometro della turbina. Invece che bloccarsi a 1.1 bar, ora nelle accelerate o in velocità arriva a 1.25 bar, con ovvie conseguenze in termini di scatto e prestazioni globali. L'aumento di pressione non deve destare preoccupazione, in quanto è la configurazione nella quale motore e turbina lavorano sul Discovery II. Si può supporre che la pressione scelta per il Defender standard sia conservativa. In piena sovralimentazione a livello di MAP (Manifold Absolute Pressure), il Nanocom legge il valore di 213 KPa contro i circa 203-205 KPa precedenti alla modifica. I conti tornano, considerando che 1 bar equivale a 100 KPa. Quindi, rispetto a una pressione ambiente di 980 mbar (0.98 bar), la differenza è 2.13 - 0.98 = 1.15 bar dopo la modifica, contro 2.03 - 0.98 = 1.05 bar di valore standard, con un aumento netto di 0.1 bar.

La wastegate mantiene la stessa taratura di prima, ma l'elettrovalvola si assume gli oneri controllando e sfogando la pressione che eccede la sua taratura, evidentemente conservativa. Ora è la gestione motore, e in particolare la pressione nel collettore, che regola il meccanismo di controllo della pressione della turbina.

Questa modifica, sebbene non trasformi il veicolo in un "fulmine di guerra", garantisce una maggiore fruibilità del motore e un piacere di guida superiore, con la necessità di cambiare meno marcia. La fumosità, se presente, è contenuta, ben inferiore a quella di mappature più spinte. Questo dimostra come, anche con componenti e software originali (Land Rover inside), sia possibile ottenere un comportamento più brillante e un aumento di prestazioni utile a garantire di non "tirare sempre il collo" al motore in condizioni di carico massimo o su fondi sabbiosi pesanti. Sebbene alcuni effetti collaterali siano stati notati, come l'inversione del funzionamento del termometro acqua (che parte da metà scala e scende sotto il minimo durante il funzionamento) o una lettura sballata della velocità sul Nanocom, questi sono considerati difetti veniali rispetto ai benefici ottenuti.
