Comprendere il funzionamento interno di un motore turbodiesel, in particolare per quanto riguarda la gestione dell'iniezione di carburante, può essere un compito complesso. Questo articolo si propone di chiarire i principi alla base del calcolo dei tempi di iniezione e degli anticipi, esplorando le formule, le approssimazioni e le implicazioni pratiche, con un focus specifico sui motori TDI.
La Base Teorica: Dalla Massa di Combustibile al Tempo di Iniezione
Il punto di partenza per comprendere il calcolo dei tempi di iniezione risiede nella relazione tra la massa di combustibile da iniettare e il tempo durante il quale l'iniettore rimane aperto. Una formula generale che descrive questa relazione è:
$ma \cdot \epsilon / (n{cyl} \cdot n) / \alpha = massa \ di \ combustibile \ iniettata \ in \ un \ ciclo \ in \ un \ cilindro$
Dove:
- $m_a$ rappresenta la massa d'aria aspirata per ciclo (una variabile complessa influenzata da molti fattori).
- $\epsilon$ è il coefficiente di eccesso d'aria, che indica quanto più aria è presente rispetto a quella stechiometrica necessaria per la combustione completa.
- $n_{cyl}$ è il numero di cilindri del motore.
- $n$ è il numero di giri del motore (RPM).
- $\alpha$ è un fattore che tiene conto di varie efficienze e perdite nel processo di combustione.
Questa formula, nella sua interezza, è piuttosto complessa da utilizzare per calcoli manuali, specialmente in contesti dinamici come quelli di un motore in funzione. Tuttavia, è fondamentale per comprendere le relazioni sottostanti.
La Semplificazione tramite Proporzione: Un Approccio Pratico
In molte situazioni pratiche, specialmente quando si lavora con dati specifici e si cerca di ottenere stime ragionevolmente accurate, è possibile utilizzare un metodo semplificato basato sulla proporzione. Questo approccio si basa sull'assunto che, in determinate condizioni operative, alcuni parametri rimangano costanti.
Se si assume che la pressione di iniezione del combustibile, la pressione all'interno del cilindro al momento dell'iniezione, e l'area effettiva dell'iniettore (che include fattori come la velocità di apertura) non varino significativamente rispetto a un punto di riferimento noto, allora il tempo di iniezione diventa direttamente proporzionale al volume di combustibile da iniettare.
In termini più semplici, se conosciamo la quantità di gasolio iniettata (e il tempo necessario per iniettarla) a un certo regime e a una certa pressione, possiamo utilizzare una proporzione per stimare il tempo di iniezione necessario per un diverso quantitativo di combustibile, mantenendo le altre condizioni (come il regime e la pressione) costanti.
Esempio di Proporzione:
Supponiamo di conoscere che a 4000 RPM e 1600 bar, vengono iniettati 80 mm³ di gasolio in un certo tempo. Se vogliamo iniettare 110 mm³ di gasolio mantenendo le stesse condizioni, possiamo impostare la proporzione:
$(Tempo \ per \ 80 \ mm^3) / 80 \ mm^3 = (Nuovo \ Tempo) / 110 \ mm^3$
Da cui si ricava:
$Nuovo \ Tempo = (Tempo \ per \ 80 \ mm^3) \cdot (110 \ mm^3 / 80 \ mm^3)$
Questo metodo della proporzione, come evidenziato dalle discussioni tecniche, offre un risultato abbastanza preciso quando non ci si allontana troppo dal punto di riferimento utilizzato, specialmente se il regime del motore è costante.
Le Complessità Nascoste: Variabili che Influenzano il Calcolo
Nonostante l'utilità della proporzione, è cruciale comprendere che il mondo reale dei motori diesel è intrinsecamente più complesso. Diversi fattori possono causare scostamenti tra i valori calcolati e quelli effettivi o quelli dichiarati dal costruttore:

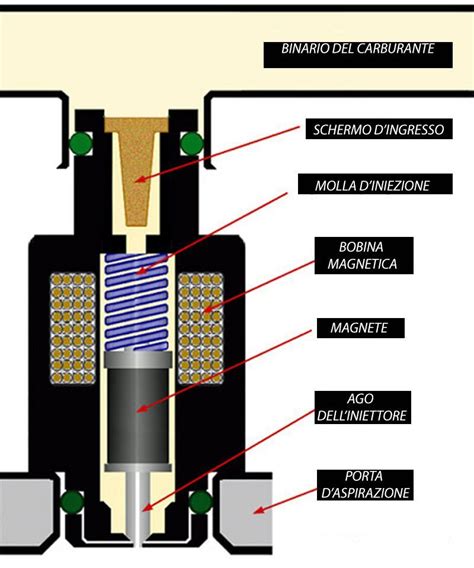

Area Effettiva dell'Iniettore (Aeff): L'assunzione che l'area effettiva dell'iniettore sia costante non è del tutto corretta. L'area effettiva è una media dell'area dell'iniettore durante l'iniezione. Poiché il tempo di apertura dell'iniettore può variare, un tempo di apertura più lungo generalmente porta a un aumento dell'area effettiva media.
Differenza di Pressione (ΔP): La formula generale include una differenza di pressione tra la pressione di iniezione e la pressione all'interno del cilindro al momento dell'iniezione. Sebbene si possa mantenere costante la pressione di iniezione, un aumento della massa di combustibile iniettato incrementa l'energia introdotta nel cilindro, portando a un aumento della pressione all'interno del cilindro stesso. Questa variazione nella pressione del cilindro modifica la differenza di pressione e, di conseguenza, il flusso di combustibile.
Pressione di Iniezione Variabile: La pressione di iniezione non è necessariamente costante. Per ottimizzare le prestazioni a regimi diversi, la pressione a cui il combustibile viene iniettato può variare significativamente. Modifiche elettroniche consentono di comandare questa pressione, talvolta aumentandola (ad esempio, a 1700 bar o 1800 bar) soprattutto durante le fasi di erogazione maggiore di combustibile o ad alti regimi.
Temperatura: Le variazioni di temperatura, sia del combustibile che dell'aria nel cilindro, possono influenzare la densità del combustibile e la viscosità, incidendo sulla quantità iniettata e sul tempo di iniezione necessario.
Tempo di Apertura dell'Iniettore: L'elettronica del motore (ECU) controlla il tempo durante il quale l'iniettore rimane aperto. Anche quando si desidera iniettare una quantità maggiore di combustibile, il limite può essere rappresentato dal tempo massimo di apertura sostenibile dall'iniettore o dal sistema. Aumentare la pressione di iniezione può aiutare a iniettare più combustibile in un dato tempo di apertura.
Gestione Elettronica: Mappe e Aggiornamenti Software
Nei moderni motori diesel, la gestione dei tempi di iniezione e degli anticipi è demandata all'Unità di Controllo Elettronico (ECU). L'ECU utilizza complesse "mappe" (tables) che correlano diversi parametri operativi del motore (come regime, carico, temperatura) con i valori ottimali per l'iniezione di combustibile.
Fuel Maps (Mappe di Iniezione): Queste mappe definiscono la quantità di combustibile da iniettare, spesso espresse in milligrammi (mg) o millimetri cubi (mm³), in funzione del regime e del carico. In molti motori, specialmente quelli più datati (come i motori E2), le mappe originali potrebbero non coprire quantitativi di combustibile elevati, fermandosi ad esempio a 40-50 mg, anche se la capacità fisica degli iniettori e del sistema è superiore.
Tempi di Pilotaggio Iniettore: Per erogare una determinata quantità di combustibile, l'ECU deve calcolare il tempo per cui gli iniettori devono rimanere aperti. Adeguare le "fuel maps" per consentire quantitativi maggiori (ad esempio, fino a 70 mg o più) richiede anche la modifica dei tempi di pilotaggio associati, spesso tramite interpolazione dei valori esistenti o calcoli specifici.
SOI (Start Of Injection) e EOI (End Of Injection): Il SOI indica il momento esatto in cui inizia l'iniezione, mentre l'EOI indica quando termina. La modifica di questi parametri è cruciale per ottimizzare la combustione.
Il Concetto di Anticipo di Iniezione
L'anticipo di iniezione si riferisce al momento in cui l'iniezione di combustibile inizia rispetto al Punto Morto Superiore (PMS) del pistone. Il suo corretto settaggio è fondamentale per una combustione efficiente e per evitare danni al motore.
Principio Fondamentale: Il gasolio necessita di tempo per miscelarsi con l'aria e iniziare la combustione. Se l'iniezione è troppo tardiva, la combustione potrebbe non essere completa, portando a fumo allo scarico, perdita di potenza e potenziale trafilamento di gasolio nell'olio motore. Se l'iniezione è troppo anticipata, può causare detonazioni premature ("battere in testa"), stress eccessivo su valvole e pistoni, e potenziali danni.
Influenza del Regime e del Carico: All'aumentare del numero di giri del motore, il tempo disponibile per la combustione all'interno di ogni ciclo diminuisce. Pertanto, è necessario aumentare l'anticipo di iniezione per dare al combustibile il tempo sufficiente per miscelarsi e bruciare. Similmente, variazioni nella pressione e temperatura all'interno del cilindro (influenzate dal carico) possono richiedere aggiustamenti dell'anticipo.
Calcolo dell'Incremento dell'Anticipo: Per calcolare l'incremento necessario dell'anticipo, si può utilizzare una formula approssimativa:
$INCREMENTO \ ANTICIPO \ in \ GRADI° = (180° \cdot 2) \cdot (RPM / 60) \cdot (\Delta-Tempo \ in \ secondi)$
Dove $\Delta-Tempo$ rappresenta la differenza di tempo tra i tempi di iniezione desiderati (ad esempio, per una quantità maggiore di combustibile) e i tempi di iniezione di riferimento. Gli incrementi calcolati vengono poi sommati agli anticipi originali, con particolare attenzione alle aree delle mappe che si stanno modificando.
Iniettore Pompa vs. Common Rail - Ascesa e Declino del Diesel Ep.1
Modifiche e Ottimizzazioni: La "Terra di Nessuno" della Mappatura
La modifica delle mappe di iniezione e degli anticipi, specialmente per superare i limiti imposti dal costruttore (ad esempio, per erogare più di 70 mg di gasolio), entra in un territorio che richiede cautela e una profonda comprensione.
Adeguamento delle Mappe: Per aumentare la quantità di gasolio iniettato, è necessario non solo modificare le "fuel maps" per riflettere la nuova quantità, ma anche aggiornare i tempi di pilotaggio degli iniettori corrispondenti. Questo può richiedere interpolazioni tra i valori esistenti o calcoli basati su dati di motori simili.
Gestione degli Anticipi Oltre i Limiti Standard: Quando si superano le quantità di iniezione previste dalle mappe originali (ad esempio, >70 mg), il calcolo degli anticipi diventa più critico. La formula di cui sopra può essere utilizzata per stimare gli ulteriori gradi di anticipo necessari, basandosi sulla differenza di tempo di iniezione.
Rischi e Precauzioni: È fondamentale comprendere che i valori di anticipo stabiliti dai costruttori tengono conto di numerosi fattori strutturali del motore che potrebbero non essere pienamente compresi o replicabili con semplici formule. Modifiche eccessive all'anticipo possono portare a gradi totali superiori a quelli raccomandati (ad esempio, >25°), aumentando il rischio di danni al motore. Per questo motivo, spesso si consiglia di "alleggerire" gli incrementi calcolati, adottando un approccio più conservativo per mitigare i rischi, anche a costo di non raggiungere l'ottimale teorico in termini di efficienza di combustione.
L'Importanza della Misurazione: Senza l'accesso a banchi prova specifici che permettano di misurare in tempo reale le prestazioni e le emissioni, la percezione dell'ottimalità degli anticipi rimane soggettiva. Un approccio scientifico, basato su calcoli ma temperato da prudenza, è spesso la strategia migliore per chi non dispone di strumenti di diagnostica avanzati.
In sintesi, mentre la proporzione offre un metodo pratico per stime rapide, la comprensione completa dei tempi di iniezione e degli anticipi nei motori TDI richiede di considerare la complessità delle variabili in gioco, la gestione elettronica sofisticata e i potenziali rischi associati a modifiche non supportate da dati completi.
