Anomalie nel sistema di aspirazione aria degli escavatori Volvo e soluzioni

I veicoli Volvo, in particolare gli escavatori e altri mezzi pesanti, sono macchine robuste e affidabili, ma come qualsiasi sistema complesso, possono incorrere in malfunzionamenti e codici di errore. Tra i problemi più comuni, la "perdita di aspirazione aria" emerge come una criticità che può influire sulle prestazioni del motore e generare costi di riparazione elevati.

Comprendere il sistema di aspirazione aria

Il sistema di aspirazione aria è fondamentale per il corretto funzionamento di un motore a combustione interna. Esso ha il compito di convogliare l'aria esterna, filtrarla e miscelarla con il carburante prima che entri nei cilindri per la combustione. Eventuali perdite o malfunzionamenti in questo sistema possono alterare il rapporto aria/carburante, causando una combustione incompleta, cali di potenza, aumento dei consumi e l'attivazione di codici di errore.

La valvola PCV e la sua rilevanza

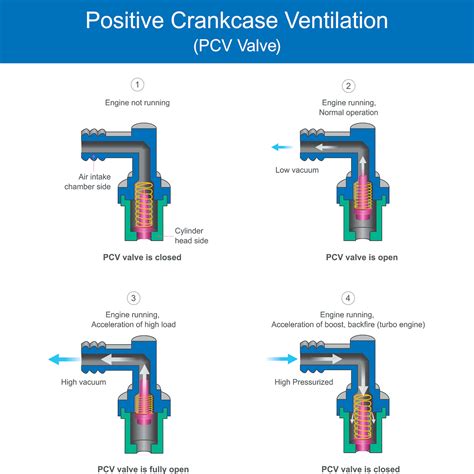

Un componente spesso coinvolto nelle problematiche di aspirazione aria è la valvola PCV (Positive Crankcase Ventilation). Questa valvola è parte di un sistema che recupera i vapori d'olio dal basamento motore e li reintroduce nel collettore di aspirazione per essere bruciati, evitando così la loro dispersione nell'ambiente. Il tubo che porta i vapori olio dal coperchio delle punterie all'aspirazione, tra il filtro aria e il turbo, è un elemento chiave di questo sistema. Se la valvola PCV non funziona correttamente, si possono verificare diversi problemi:

• Pressione eccessiva nel basamento: Se la valvola è bloccata o malfunzionante, la pressione interna al basamento può aumentare. Questo può portare a perdite d'olio dalle guarnizioni e un'aspirazione anomala di aria post-debimetro, in particolare al minimo.
• Aspirazione di aria non misurata: Un malfunzionamento della valvola può far sì che il motore aspiri aria dal basamento che non è stata rilevata dal debimetro, portando a una miscela "troppo magra" e, di conseguenza, a una combustione inefficiente.
• Formazione di gocce d'olio: In caso di vapori eccessivi o pressione elevata, può formarsi una goccia d'olio alla giunzione tra la prima parte del tubo di aspirazione, dove entrano i vapori d'olio provenienti dalla PCV, e la seconda parte del tubo che va verso la turbina. Questa goccia può cadere sulla protezione del collettore di scarico.

Test della valvola PCV: Un semplice test per verificarne il funzionamento consiste nel rimuovere il tappo dell'olio motore a motore caldo e al minimo, e posizionare un guanto in plastica sopra il bocchettone. Se il guanto viene "risucchiato" all'interno, la valvola funziona correttamente. Se si gonfia o viene "sputato" fuori, indica una pressione eccessiva nel basamento e un malfunzionamento della valvola.

Costi di sostituzione: Purtroppo, su alcuni motori Volvo (come i D3 e D4 VEA), la sostituzione della valvola PCV può comportare lo smontaggio degli iniettori e la sostituzione dell'intero coperchio delle punterie, con costi di manodopera che possono superare il prezzo del pezzo stesso, raggiungendo cifre significative. Tuttavia, in alcuni casi, come suggerito dagli utenti, la membrana della valvola PCV può essere sostituita singolarmente con un ricambio aftermarket, evitando la sostituzione dell'intero coperchio valvole.

Il collettore di aspirazione in plastica: un punto debole

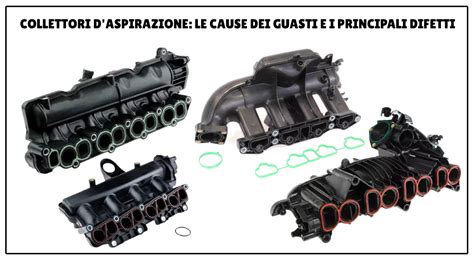

Un'altra problematica ricorrente, in particolare sui motori D5 da 185cv e successivi, riguarda il coperchio valvole che integra il collettore di aspirazione in plastica. A differenza delle versioni precedenti con collettori in metallo, le due parti incollate che compongono questo componente tendono a scollarsi, soprattutto nella parte frontale dove entra l'aria dall'intercooler.

Cause della rottura:

• Design strutturale: La superficie di incollaggio nella parte anteriore è ridotta rispetto alla superficie in pressione, rendendo il punto fragile. Inoltre, le viti centrali, che nelle versioni precedenti ancoravano entrambe le parti, nei modelli in plastica serrano solo la parte inferiore alla testata, lasciando la parte superiore del collettore senza un adeguato ancoraggio.
• Pressione e calore: L'elevata pressione del turbo e le alte temperature dell'aria contribuiscono al deterioramento dell'incollaggio, specialmente in motori "preparati" o con mappature che aumentano le pressioni di esercizio.
• Difetti di fabbricazione: Sono stati riscontrati difetti nei condotti posteriori, con sporgenze e strozzature dovute forse alle anime interne usate in fase di colata/iniezione del materiale. Curiosamente, i condotti delle valvole posteriori mantengono un diametro più piccolo (24,5 mm) anche nei collettori nuovi, mentre quelli anteriori sono da 28 mm. Inoltre, la parte superiore del coperchio è schiacciata in corrispondenza dei tubi degli iniettori, creando ulteriori ostruzioni.

Possibili soluzioni e alternative:

• Replica in lega di alluminio: L'idea di realizzare una replica del coperchio in plastica, fuso in lega di alluminio con sedi per bulloni, come nei collettori del 163cv, è stata considerata. Questo, però, comporta costi elevati.
• Collettore autocostruito: Alcuni utenti hanno tentato di costruire un collettore partendo da modelli più vecchi (es. 163cv) e adattandone le dimensioni dei condotti. Tuttavia, la lega utilizzata per il coperchio del 163cv può essere difficile da saldare a TIG, e il processo richiede precisione per evitare deformazioni.
• Miglioramenti di design: È stato suggerito di realizzare un coperchio in plastica in due pezzi imbullonati, come quello in alluminio, o idealmente in un unico pezzo senza incollaggi né imbullonature.
• Bulloni con doppio gambo: Un'idea innovativa consiste nel creare bulloni con doppio gambo filettato. Questi bulloni potrebbero serrare il coperchio valvole alla testata e, contemporaneamente, bloccare il coperchio del collettore, migliorando la tenuta e la resistenza.
• Collettore del 215cv: Sebbene il collettore del 215cv abbia migliorato la fluidodinamica, mantiene la stessa filosofia costruttiva a due pezzi incollati, quindi il problema di fondo persiste.

Vantaggi delle modifiche: Chi ha sperimentato la realizzazione di un collettore autocostruito con un bilanciamento ottimizzato del diametro dei condotti ha riscontrato miglioramenti significativi, con una maggiore spinta fin dai bassi giri e un riempimento più efficace della camera di combustione. L'ottimizzazione dei condotti e la riduzione del volume interno alla cassa potrebbero portare a un riempimento più veloce e una risposta più pronta all'acceleratore.

Il sistema AdBlue e i suoi emulatori

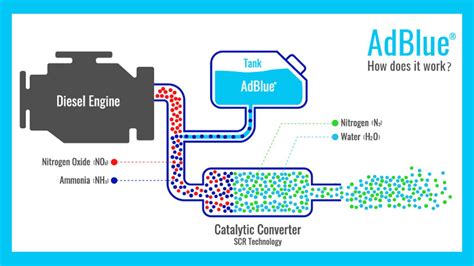

Un'altra fonte comune di codici di errore nei veicoli Volvo, in particolare nei mezzi pesanti e commerciali, proviene dal sistema AdBlue. Questo sistema, sebbene obbligatorio in Europa per la riduzione delle emissioni, è spesso instabile e il liquido AdBlue è difficile da reperire in alcuni mercati. La rottura del sistema AdBlue in viaggio è una situazione critica, e la riparazione è costosa e richiede tempo.

Problemi con AdBlue:

• Instabilità del sistema: I sistemi AdBlue sono noti per la loro fragilità e frequenti malfunzionamenti, specialmente in condizioni di carico elevato.
• Disponibilità del liquido: In molti paesi, trovare il liquido AdBlue sul mercato può essere difficile.
• Costi di riparazione: Le riparazioni del sistema AdBlue sono onerose, causando perdite di tempo e denaro.

Emulatori AdBlue come soluzione: Per ovviare a questi problemi, sono stati sviluppati emulatori AdBlue, come quelli di SAIL TECHNOLOGY. Questi dispositivi offrono una soluzione permanente, simulando il corretto funzionamento del sistema AdBlue e prevenendo l'insorgere di codici di errore, anche quando il sistema fisico è danneggiato o non è utilizzato. Questi emulatori sono progettati per affiancare l'utente in ogni situazione, fornendo una continuità operativa cruciale per i veicoli da lavoro.

Compatibilità dei ricambi per escavatori Volvo

La corretta gestione dei ricambi è cruciale per la sicurezza e l'efficienza degli escavatori Volvo. Utilizzare i ricambi giusti migliora le prestazioni delle macchine, riduce i tempi di fermo e previene costose riparazioni.

Importanza della compatibilità:

• Miglioramento delle prestazioni: Ricambi originali realizzati appositamente per il vostro escavatore garantiscono un funzionamento ottimale.
• Riduzione dei tempi di fermo: L'utilizzo di ricambi compatibili previene guasti inaspettati, mantenendo le macchine operative.
• Longevità della macchina: I ricambi che si adattano bene riducono lo stress sui componenti, prolungando la durata complessiva dell'escavatore.
• Vantaggi ambientali ed economici: L'utilizzo di ricambi originali può contribuire alla riduzione delle emissioni e al risparmio di carburante, come dimostrato dai test con escavatori elettrici Volvo che hanno ridotto le emissioni di CO2 e risparmiato carburante rispetto alle macchine diesel.

Rischi dell'incompatibilità: L'utilizzo di ricambi sbagliati può causare gravi problemi, tra cui guasti alla macchina, usura accelerata dei componenti, aumento dei tempi di fermo, ritardi nel lavoro e persino incidenti pericolosi dovuti a guasti improvvisi.

Come garantire la compatibilità:

• Dettagli del modello: Conoscere i dettagli specifici del modello del proprio escavatore è fondamentale, poiché ogni modello richiede parti specifiche che potrebbero non essere compatibili con altri. Ad esempio, una pompa idraulica per un Volvo EC220E non funzionerà su un Volvo EC300E.
• Numeri di parte (OEM): Controllare sempre i numeri di parte. Questi numeri sono come gli ID di ogni componente e garantiscono che il componente si adatti correttamente al vostro escavatore.
• Manuale dell'escavatore: Il manuale fornisce informazioni dettagliate, inclusi numeri di parte e dimensioni, facilitando la scelta e l'installazione. È consigliabile conservarlo in un luogo sicuro.
• Concessionari certificati Volvo ed esperti: In caso di dubbi o per macchine più datate, rivolgersi a tecnici e concessionari certificati Volvo è la soluzione migliore. Essi possono offrire consigli esperti e aiutare a evitare ricambi contraffatti o di bassa qualità.
• Strumenti online: Molti siti web, incluso quello di Volvo, offrono strumenti per la ricerca dei ricambi e confronti tra OEM e aftermarket. Recensioni e valutazioni possono aiutare a scegliere ricambi affidabili.

Ricambi OEM vs. Aftermarket:

• Ricambi OEM (Original Equipment Manufacturer): Sono prodotti da Volvo, garantiscono un adattamento perfetto, affidabilità e maggiore durata. Mantengono l'escavatore al massimo delle sue prestazioni.
• Ricambi Aftermarket: Possono essere più economici, ma la loro qualità e compatibilità possono variare. È essenziale scegliere fornitori affidabili per evitare problemi.

Qualità dei materiali: È fondamentale che i componenti siano resistenti e realizzati con materiali di alta qualità per sopportare i lavori più impegnativi. Verificare la presenza di rivestimenti antiruggine e design robusti.

Manutenzione preventiva e documentazione

Un approccio proattivo alla manutenzione è essenziale per la longevità e l'efficienza degli escavatori Volvo.

Ispezioni regolari: Controllare spesso l'escavatore aiuta a individuare tempestivamente le parti usurate, prevenendo costosi guasti. Ispezioni regolari del sottocarro, dell'impianto idraulico e dei filtri possono prevenire incidenti e prolungare la durata dei componenti.

Manutenzione preventiva: Interventi come la lubrificazione, la sostituzione dei filtri e il controllo dell'impianto idraulico evitano che piccoli problemi degenerino in guasti maggiori. Questo aumenta la produttività e riduce i tempi di fermo.

Documentazione accurata: Annotare i dettagli su ricambi e riparazioni (codici, data di installazione, fornitore) semplifica le sostituzioni future, permettendo di identificare quali componenti hanno funzionato meglio. Tenere registri dettagliati fa risparmiare tempo e denaro.

Scelta del fornitore di ricambi

Scegliere il fornitore giusto è cruciale. I fornitori certificati Volvo offrono ricambi originali che soddisfano gli elevati standard di qualità, garantendo un adattamento perfetto e un funzionamento senza problemi. Offrono anche consulenza e supporto specialistico.

Rischi dei ricambi contraffatti: I ricambi falsi, pur sembrando originali, non durano a lungo né funzionano correttamente. Per evitarli, acquistare solo da concessionari Volvo o rivenditori certificati e controllare etichette, numeri di serie e garanzie. L'utilizzo di ricambi contraffatti può danneggiare l'escavatore e invalidarne la garanzia.

Problemi legati all'olio di lavoro e all'aria nel sistema idraulico

Il corretto funzionamento del sistema idraulico di un escavatore dipende in larga misura dalla qualità dell'olio e dall'assenza di contaminanti.

Deterioramento dell'olio a causa dello sporco:

• Fonti esterne: Sporco (cenere, sabbia, terra) può entrare nel sistema durante il rifornimento, il controllo del livello dell'olio, o attraverso paraoli e anelli di tenuta danneggiati.
• Pulizia interna insufficiente: Residui di sporco nel serbatoio o nei componenti possono contaminare l'olio.
• Attrezzature sporche: Serbatoi di rifornimento o apparecchiature non pulite possono introdurre impurità.
• Incrostazioni nel tubo: La piegatura a caldo dei tubi dell'olio durante la produzione può generare ruggine.
• Conservazione impropria: Olio sporco o deteriorato prima di essere aggiunto all'impianto.
• Corrosione interna: L'olio deteriorato corrode le parti, rilasciando molecole metalliche che si sospendono nell'olio.

Lo sporco causa usura e corrosione delle parti, danneggiando le superfici interne dei tubi in gomma, paraoli e guarnizioni, innescando un circolo vizioso di danni e ulteriore contaminazione.

Surriscaldamento del sistema idraulico:

• Aria o umidità nell'olio: La presenza di aria e umidità nell'olio aumenta il calore quando la pompa idraulica lo trasforma in olio sotto pressione.
• Livello dell'olio troppo alto: Se il livello dell'olio nel contenitore è eccessivo e l'olio viene mescolato con forza, si genera surriscaldamento.
• Olio di scarsa qualità: Un olio di qualità scadente può diradarsi, favorendo la sospensione di sostanze estranee o l'affinità con l'acqua, generando calore.
• Superamento della capacità di lavoro: Lavorare al di sopra della capacità nominale dell'escavatore causa surriscaldamento.
• Valvola di ritorno dell'olio mal regolata o parti danneggiate: Un errato aggiustamento della valvola o la mancata sostituzione di parti danneggiate possono causare accumulo di calore.

Il surriscaldamento accelera l'ossidazione dell'olio, rilasciando resine insolubili, fango e acidi. Queste sostanze si accumulano, provocando usura e corrosione accelerate, e aderiscono alle superfici dei componenti, compromettendone le funzioni. Il diradamento dell'olio dovuto al surriscaldamento rallenta anche la trasmissione idraulica, manifestandosi spesso in movimenti lenti e valvole di ritorno dell'olio bloccate.

Ingresso di aria nell'olio:

• Rifornimento improprio: Versare l'olio in modo non corretto può mescolare bolle d'aria nell'olio che vengono poi trascinate nella tubazione.
• Giunti allentati o paraoli danneggiati: Un giunto non serrato o un paraolio compromesso possono causare l'aspirazione di aria.
• Tubazione di aspirazione usurata o danneggiata: Usura, graffi o corrosione nella tubazione di aspirazione dell'olio possono creare punti di ingresso per l'aria.

Oltre al surriscaldamento, una quantità significativa di aria disciolta nell'olio in pressione formerà schiuma quando la pressione diminuisce. Quando il cilindro idraulico di lavoro viene decompresso, l'olio schiumoso assume un carattere spugnoso. Un eccesso di bolle aumenta il volume totale dell'olio, causando fuoriuscite o perdite. L'ingresso di aria nell'olio, spesso accompagnato dall'ingresso di polvere, accelera ulteriormente il deterioramento dell'olio.

In sintesi, contaminazione, surriscaldamento e ingresso di aria sono problematiche interconnesse. Una prevenzione completa è quindi indispensabile per garantire il normale funzionamento del sistema idraulico dell'escavatore.
