Questo approfondimento è dedicato all'analisi delle problematiche che possono insorgere durante la fase di avviamento del motore nelle vetture Peugeot, con un focus specifico sulla Peugeot 308 modello T9. Le informazioni tecniche qui presentate sono estendibili anche ai veicoli Citroën, facenti parte del gruppo PSA, che utilizzano sistemi elettronici analoghi. Un aspetto cruciale di questa analisi è la comprensione del ruolo del fusibile della pompa cerina e delle sue implicazioni nel contesto più ampio delle avarie di avviamento.
Il Sistema Immobilizer e il Consenso all'Avviamento Motore
Nelle vetture Peugeot, e in particolare sulla Peugeot 308 T9 (la seconda versione del modello, introdotta nel 2007), il consenso all'avviamento del motore è gestito tramite il Sistema Immobilizer. Questo sistema anti-avviamento opera attraverso uno scambio di codici criptati tra diverse centraline elettroniche. I principali attori in questo processo sono:
- Centralina di iniezione: Responsabile della gestione dell'iniezione del carburante.
- Centralina BSI (Body Computer Interno): Il body computer della vettura, che gestisce numerose funzioni elettriche ed elettroniche.
- Centralina BSM (Modulo Elettronico Vano Motore): Conosciuta anche come piastra porta relè e fusibili, è situata accanto alla batteria nel vano motore.
Se il controllo di validità dei codici effettuato da questi tre nodi elettronici restituisce un esito positivo, viene trasmesso l'ordine di attivazione del motorino d'avviamento. In caso di mancato riconoscimento dei codici, l'avviamento del motore viene impedito, fungendo da misura antifurto.
Il Ruolo del Modulo Interfaccia Motorino di Avviamento e dell'Unità di Mantenimento Tensione

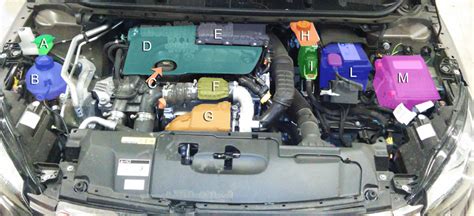

Quando il guidatore "gira" la chiave per avviare il motore, l'attivazione del motorino di avviamento non è un processo diretto, ma passa attraverso una centralina specifica, denominata "Modulo interfaccia motorino di avviamento". Questa centralina è posta nel vano motore, lato guida. Per la precisione, il Modulo interfaccia si trova montato su un supporto in accoppiata con una seconda centralina, l'Unità di mantenimento tensione della rete di bordo, che funge da stabilizzatore di tensione del sistema elettrico di bordo.
L'Unità di Mantenimento Tensione della Rete di Bordo
L'Unità di mantenimento ha il compito fondamentale di gestire l'alimentazione generale dell'intera vettura. Funziona come un distributore principale della potenza elettrica, assicurando che tutti i sistemi ricevano la tensione adeguata per il loro funzionamento. Un suo malfunzionamento può causare un vero e proprio blackout elettrico, data la sua importanza come fonte di alimentazione generale.
In caso di problemi con questa unità, la diagnosi effettuata con uno strumento appropriato sulla BSI (body computer) può rivelare l'errore U1F6A: Assenza comunicazione con Unità di mantenimento della tensione della rete di bordo. In queste circostanze, è necessario controllare attentamente le alimentazioni e le masse della centralina in questione, oltre al grosso cavo positivo che la collega alla batteria.
Il Modulo Interfaccia Motorino di Avviamento
Il Modulo interfaccia è il nodo elettronico che gestisce specificamente l'azionamento del motorino di avviamento. Comanda il motorino attraverso un cavo dedicato, un positivo che rappresenta il tradizionale "+50". Questo modulo è collegato al resto del sistema elettronico della vettura tramite la rete CAN (Control Area Network), attraverso la quale riceve il comando di avviamento. Esso costituisce l'ultima centralina che, di fatto, "chiude" la procedura di avviamento del motore.
Se la piena funzionalità del motorino (e del relativo relè di avviamento) e del Sistema Immobilizer è accertata, eventuali mancate partenze del motore dovrebbero essere ricercate in queste due centraline appena descritte: l'Unità di mantenimento e il Modulo interfaccia.
Capire perché la macchina non parte...
Errori di Diagnosi Legati al Modulo Interfaccia Motorino di Avviamento
Se il problema riguarda il Modulo interfaccia motorino, gli errori generati sono diversi e possono essere letti effettuando una diagnosi con un adeguato strumento nella centralina motore.
- P0817: Disabilitazione motorino di avviamento. Questo codice indica una problematica generale legata all'impossibilità di azionare il motorino di avviamento.
- P13C1: Modulo interfaccia motorino avviamento, difetto interno. Questo è il codice più grave, in quanto suggerisce un guasto elettronico interno al modulo, indicando che la centralina non è più funzionante.
- P16BB: Modulo interfaccia motorino avviamento, corto circuito a massa. Se il malfunzionamento è di natura elettrica, questo codice indica la presenza di un corto circuito a massa. In questo caso, è fondamentale controllare attentamente cablaggi e connettori alla ricerca di eventuali corti elettrici in atto.
La Pompa Cerina: Funzionamento e Problemi Specifici
Un elemento distintivo in alcune motorizzazioni Diesel, in particolare quelle equipaggiate con filtro antiparticolato (FAP), è la pompa di additivazione della cerina. La cerina, un additivo a base di ossido di cerio, viene dosata nel serbatoio del gasolio per abbassare la temperatura di combustione delle particelle di fuliggine nel FAP, favorendone la rigenerazione.
La pompa cerina è un componente cruciale per il corretto funzionamento del sistema FAP. Un suo malfunzionamento può portare a una serie di problemi, compresi quelli che possono influenzare l'avviamento del motore o, più comunemente, generare codici di errore specifici legati al sistema di additivazione.
Diagnosi di Problemi alla Pompa Cerina (FAP/Additivo Cerina)
In caso di problemi al sistema di additivazione FAP/cerina, la diagnosi è fondamentale per identificare la causa esatta. Ecco alcuni codici di errore comuni che possono essere riscontrati:
Prima Diagnosi (pre-sostituzione serbatoio additivo FAP cerina):
- P1435: POMPA DI ADDITIVAZIONE GASOLIO MULTIPLEXATA (errore rete CAN o errore pompa) [ATT] - Questo errore, se cancellato, tende a ripresentarsi, indicando un problema persistente nella comunicazione o nella pompa stessa.
- P20E8: PRESSIONE DELL'UREA (pressione insufficiente) [MEM] - Questo codice, pur essendo cancellabile, indica una potenziale insufficienza nella pressione dell'urea, che potrebbe essere collegata indirettamente al sistema di additivazione.
- U0118: POMPA DI ADDITIVAZIONE GASOLIO MULTIPLEXATA (errore rete CAN o errore pompa) [ATT] - Simile al P1435, anch'esso riappare dopo la cancellazione, rafforzando l'ipotesi di un problema nella rete CAN o direttamente nella pompa.
- U1218: COMUNICAZIONE CON LA SCATOLA DI SERVITU' INTELLIGENTE (comunicazione CAN non plausibile) [ATT] - Questo errore indica un problema di comunicazione CAN con la BSI (Scatola di Servitù Intelligente), che può influenzare indirettamente la pompa cerina dato che è un componente multiplexato.
Questi codici, in particolare P1435 e U0118, puntano a un problema diretto con la pompa di additivazione gasolio multiplexata, sia a causa di un guasto meccanico della pompa stessa sia a causa di un'anomalia nella comunicazione sulla rete CAN.
Seconda Diagnosi (post-sostituzione serbatoio additivo FAP cerina):
Dopo la sostituzione del serbatoio additivo FAP cerina (che spesso include la pompa), è possibile che si riscontrino nuovi codici o che quelli precedenti persistano, a seconda della natura del guasto originale.
- P1435: POMPA DI ADDITIVAZIONE GASOLIO MULTIPLEXATA (errore rete CAN o errore pompa) [ATT] - Se questo codice persiste anche dopo la sostituzione, potrebbe indicare che il problema originale non era solo il serbatoio/pompa, ma un problema più profondo nella rete CAN o in altri componenti elettronici correlati.
- P1434: POMPA DI ADDITIVAZIONE MULTIPLEXATA (difetto della pompa multiplexata) [ATT] - Questo codice è molto specifico e indica un difetto intrinseco della pompa multiplexata. La sua comparsa dopo la sostituzione potrebbe indicare un problema con il ricambio stesso o con l'installazione, oppure che il problema era multifattoriale.
La Corretta Gestione dei Ricambi e la Compatibilità
Quando si tratta di ricambi per veicoli come la Peugeot 308, è importante notare che la maggior parte dei ricambi di carrozzeria sono uguali a prescindere dall'alimentazione (benzina o diesel) e dalla motorizzazione dell'auto. Tuttavia, per i componenti specifici del motore e dei sistemi elettronici, la compatibilità è cruciale.
In presenza di un codice del ricambio, come ad esempio il codice 9652851580, per verificarne la compatibilità è necessario controllare che questo codice coincida con quello presente sul ricambio da sostituire. Se non è possibile verificarlo perché il pezzo è ancora montato o inaccessibile, è consigliabile contattare una concessionaria ufficiale Peugeot (o Citroën) fornendo il numero di telaio del veicolo. Questo permetterà di ottenere tutti i codici relativi al ricambio specifico, garantendo così la corretta compatibilità.
È importante considerare che i ricambi, in particolare quelli di carrozzeria, potrebbero presentare lievi difetti estetici come graffi, ammaccature o piccole incrinature. Per questo motivo, si consiglia sempre di riverniciare il prodotto per garantire un aspetto uniforme e una protezione adeguata.
Per quanto riguarda i motori, è prassi comune che un "motore completo" si intenda composto da monoblocco, coppa olio e testa completa, ad esclusione di tutti gli altri organi esterni come l'iniezione o il sistema di additivazione della cerina, che spesso sono ceduti separatamente o gratuitamente se specificato diversamente.
In conclusione, la diagnosi accurata e la scelta dei ricambi originali o compatibili sono essenziali per risolvere efficacemente le avarie di avviamento e i problemi legati alla pompa cerina o ad altri componenti elettronici sulla Peugeot 308 T9 e veicoli simili.
