La Toyota Yaris è un'utilitaria popolare, apprezzata per la sua affidabilità e praticità. Comprendere la disposizione dei fusibili e dei relè è fondamentale per la manutenzione e la risoluzione di problemi elettrici, soprattutto nei modelli prodotti in anni precedenti all'introduzione della quarta generazione nel 2020. Sebbene le informazioni dettagliate qui fornite si concentrino sulla quarta generazione, le logiche di base relative alla posizione e alla funzione dei fusibili sono spesso simili tra le diverse generazioni, con variazioni specifiche sui valori e sulle assegnazioni.
Le vetture moderne, inclusa la Toyota Yaris, sono dotate di molteplici scatole dei fusibili distribuite in diverse posizioni, solitamente una nell'abitacolo e una o più nel vano motore. Questa distribuzione è pensata per proteggere in modo efficiente i vari circuiti elettrici del veicolo.
Localizzazione della Scatola Fusibili nell'Abitacolo
All'interno dell'auto, la scatola dei fusibili si trova tipicamente sul lato sinistro, sotto il cruscotto. Questa posizione è comune a molti modelli Toyota e permette un accesso relativamente semplice per la verifica e la sostituzione dei fusibili relativi a funzioni interne del veicolo.
Dettaglio dei Fusibili nell'Abitacolo (Yaris 4 - Esempio di Riferimento)
Sebbene il focus principale di questa sezione sia sui modelli Yaris precedenti al 2020, l'elenco dei fusibili di una Yaris di quarta generazione può fornire un utile punto di riferimento per capire la tipologia e l'amperaggio dei fusibili che si potrebbero trovare in veicoli simili. Le specifiche esatte possono variare, ma la presenza di fusibili per componenti comuni come iniettori, tergicristalli e clacson è costante.
| Numero | Amperaggio | Marcatura | Funzione |
|---|---|---|---|
| 1 | 7.5A | (INJ) | Iniettori di carburante |
| 2 | 5A | (EFI N. 5) | Sistema di iniezione del carburante |
| 3 | 7.5A | (EFI N. 2) | Sistema di iniezione del carburante |
| 4 | 10A | (EFI N. 3) | Sistema di iniezione del carburante |
| 5 | 10A | (EFI N. 4) | Sistema di iniezione del carburante |
| 6 | 10A | ECU-IGP N.3 | Modulo di controllo elettronico (ECU) |
| 7 | 5A | ECU-IGP N.2 | Modulo di controllo elettronico (ECU) |
| 8 | 7.5A | EBU-IGP N.1 | Modulo di controllo elettronico (ECU) |
| 9 | 15A | (LAVORATORE) | Lavavetri |
| 10 | - | VUOTO | Non utilizzato |
| 11 | 30A | (TERGICRISTALLI) | Tergicristalli |
| 12 | 7.5A | (S-HORN) | Sirena / sistema antifurto |
| 13 | 10A | (CLACSON) | Sirena |
| 14 | 20A | Variazione di velocità | (Potrebbe riferirsi a controllo velocità ventola o altro) |
| 15 | 20A | (TRAINO-B N.1) | Illuminazione del rimorchio |
| 16 | 25A | (EFI-MAIN NO.2) | Sistema di iniezione del carburante |
| 17 | 10A | CONDENSATORE | (Potrebbe riferirsi a condensatore del sistema A/C o altro) |
| 18 | 10A | (A/F HTR) | Sensore rapporto aria-carburante |
| 19 | 30A | (EFI-MAIN NO.3) | Sistema di iniezione del carburante |
| 20 | 7.5A | (EFI N. 1) | Sistema di iniezione del carburante |
| 21 | 20A | (EFI-MAIN NO.1) | Sistema di iniezione del carburante |
| 22 | 25A | GP-PRINCIPALE | (Potrebbe riferirsi a un circuito di alimentazione principale) |
| 23 | 30A | TAGLIO J/C | (Potrebbe riferirsi a un connettore di giunzione o fusibile di taglio) |
| 24 | 7.5A | (SPARE1) | Fusibile di ricambio |
| 25 | 20A | (SPARE2) | Fusibile di ricambio |
| 26 | 25A | (SPARE3) | Fusibile di ricambio |
| 27 | - | VUOTO | Non utilizzato |
Localizzazione della Scatola Fusibili nel Vano Motore
Un'altra scatola dei fusibili importante si trova nel vano motore. Questa scatola ospita fusibili di amperaggio maggiore e relè che gestiscono sistemi ad alto consumo energetico o critici per il funzionamento del veicolo, come l'ABS, il servosterzo elettrico, le ventole di raffreddamento e i circuiti principali di alimentazione.
Dettaglio dei Fusibili nel Vano Motore (Yaris 4 - Esempio di Riferimento)
Anche in questo caso, l'elenco della Yaris 4 è un riferimento utile per comprendere la tipologia di circuiti protetti da questa scatola. Le marcature "Horn" o "HRN" sono comuni per il clacson, e i fusibili per sistemi come l'ABS e le ventole sono quasi sempre presenti in questa ubicazione.
| Numero | Amperaggio | Marcatura | Funzione |
|---|---|---|---|
| 28 | 30A | (VENTILATORE N.1) | Ventola di raffreddamento elettrica |
| 29 | 40A | (ABS-MAIN) | Sistema di frenata antibloccaggio |
| 30 | 30A | (ABS N.2) | Sistema frenante antibloccaggio |
| 31 | 50A | (ABS N. 1) | Sistema frenante antibloccaggio |
| 32 | 60A | (FAN) | Ventola di raffreddamento elettrica |
| 33 | 80A | SOTTO RB ALT | (Potrebbe riferirsi a circuito alternatore secondario) |
| 34 | 120A | (DC/DC) | Trasformatore DC-DC 400 W (Comune nei modelli ibridi) |
| 35 | 80A | INP STD N. 1-3 | (Potrebbe riferirsi a input standard o alimentazione principale) |
| 36 | 80A | (EPS) | Servosterzo elettrico |
| 37 | 60A | STD P/I N. 1 | (Potrebbe riferirsi a potenza standard o circuito di iniezione) |
| 38 | 80A | BATT. SUB R/B | (Potrebbe riferirsi a sottocircuito batteria) |
| 39 | 100A | INP STD N. 1-2 | (Potrebbe riferirsi a input standard o alimentazione principale) |
| 40 | 100A | INP STD N. | (Potrebbe riferirsi a input standard o alimentazione principale) |
Il Clacson: Un Caso Studio di Diagnosi Elettrica
Un problema comune affrontato dai proprietari di veicoli, inclusa la Toyota Yaris, riguarda il malfunzionamento del clacson. Un'esperienza comune è quella di aver "esagerato con le trombe" e di ritrovarsi con il clacson non funzionante. In questi casi, la prima ipotesi è spesso un fusibile bruciato.

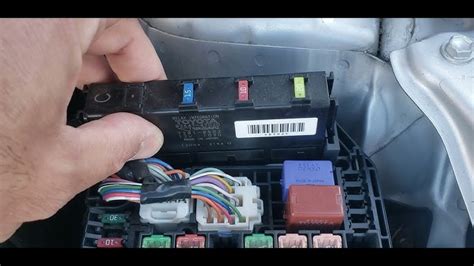

Il clacson, o sirena, è un componente essenziale per la sicurezza, e il suo circuito è protetto da un fusibile. Tipicamente, il fusibile delle trombe è alloggiato nella scatola del vano motore e può essere indicato con marcature come "Horn" o "HRN". Tuttavia, come dimostrato da esperienze dirette, il problema potrebbe non essere sempre il fusibile.
CONTROLLO E CAMBIO FUSIBILI SU FIAT GRANDE PUNTO (PUNTO EVO - PUNTO 2012)
Il clacson è spesso comandato tramite un relè. Un relè è un interruttore elettromagnetico che permette a un circuito a bassa corrente (come quello del pulsante sul volante) di controllare un circuito a più alta corrente (quello che alimenta il clacson). Pertanto, se il fusibile è integro, il problema potrebbe risiedere nel relè stesso.
Un'ulteriore possibilità, e spesso la soluzione finale, è la rottura della tromba del clacson. Le trombe, specialmente quelle che equipaggiano alcune utilitarie, possono essere di qualità meno robusta e cedere a seguito di un utilizzo intenso o semplicemente per usura. La sostituzione della tromba può richiedere lo smontaggio del paraurti, un'operazione che può apparire complessa per un intervento che a prima vista sembrerebbe semplice. Questa complessità è, purtroppo, una realtà in molti veicoli moderni, dove l'accesso a certi componenti è limitato dall'integrazione del design. Le trombe del clacson, specialmente quelle montate su alcune utilitarie come la Yaris, a volte vengono percepite come meno potenti o robuste rispetto ad altri veicoli.
Problemi Comuni e Strategie di Diagnosi
Oltre al clacson, altri problemi elettrici comuni includono il "salto" del fusibile delle luci abitacolo. Come nel caso del clacson, la difficoltà non risiede tanto nella sostituzione del fusibile in sé, ma nell'individuazione della scatola e del fusibile specifico, dato che veicoli come la Yaris hanno diverse scatole sparse. Questo sottolinea l'importanza di avere a disposizione schemi dettagliati o di rivolgersi a un'officina qualificata per una diagnosi accurata.
Un browser obsoleto può impedire una corretta visualizzazione di schemi e informazioni su siti web dedicati alla manutenzione automobilistica. È consigliabile mantenere aggiornato il proprio browser per accedere in modo sicuro e completo a tutte le risorse disponibili.
Manutenzione Preventiva e Consigli Utili
Per una corretta manutenzione e per evitare spiacevoli inconvenienti, è consigliabile:
- Consultare il manuale del proprietario: Ogni veicolo ha un manuale che include schemi dettagliati dei fusibili e dei relè specifici per quel modello e anno.
- Avere un set di fusibili di ricambio: Un set di fusibili di diversi amperaggi può essere molto utile in caso di emergenza. Nella scatola dei fusibili dell'abitacolo sono spesso presenti fusibili di ricambio, indicati come "SPARE1", "SPARE2" e "SPARE3".
- Utilizzare l'estrattore per fusibili: La maggior parte delle scatole dei fusibili contiene un piccolo estrattore in plastica per rimuovere i fusibili in modo sicuro.
- Sostituire un fusibile solo con uno dello stesso amperaggio: L'utilizzo di un fusibile con un amperaggio diverso può causare danni al sistema elettrico o, nel peggiore dei casi, incendi.
- Se il problema persiste, rivolgersi a un professionista: Se un fusibile si brucia ripetutamente o se la causa del malfunzionamento non è evidente, è sempre meglio consultare un meccanico o un elettrauto qualificato.
La Toyota Yaris, inclusa la sua versione di quarta generazione prodotta dal 2020 con carrozzeria hatchback, la popolare versione fuoristrada Toyota Yaris Cross e le versioni con sistema ibrido, continua a evolversi. Durante questo periodo, il modello ha ricevuto aggiornamenti significativi. Tuttavia, l'architettura elettrica di base, con la sua rete di fusibili e relè, rimane un pilastro fondamentale per il suo funzionamento sicuro ed efficiente. La comprensione di questi sistemi è un valore aggiunto per qualsiasi proprietario di Toyota Yaris.
