La comprensione dello schema dei fusibili del proprio veicolo è fondamentale per ogni proprietario di un Nissan Qashqai, specialmente quando si tratta di diagnosticare e risolvere problemi relativi al sistema di chiusura centralizzata e ad altri componenti elettrici. I fusibili sono dispositivi di sicurezza essenziali progettati per proteggere i circuiti elettrici da sovraccarichi di corrente, prevenendo danni costosi e potenziali rischi. Nel Nissan Qashqai, come nella maggior parte dei veicoli moderni, la maggior parte dei circuiti di alimentazione dell’equipaggiamento elettrico sono protetti da fusibili, mentre i consumatori di corrente più potenti sono collegati tramite relè.
Per facilitare la manutenzione e la riparazione, Nissan ha strategicamente posizionato i blocchi di montaggio dei fusibili e dei relè in punti specifici del veicolo. Nel Nissan Qashqai, i blocchi di montaggio principali, identificati come blocco n. 1 e blocco n. 2, si trovano nel vano motore. L'accesso a questi blocchi è solitamente situato sotto il tubo di aspirazione dell'aria. Questa posizione, sebbene pratica per l'integrazione nel design del motore, richiede una certa familiarità con la disposizione del vano motore per un'ispezione o una sostituzione agevole dei fusibili.
Localizzazione e Identificazione dei Blocchi Fusibili nel Vano Motore
Il vano motore del Nissan Qashqai ospita due blocchi fusibili principali che gestiscono una vasta gamma di funzioni elettriche. Comprendere la loro posizione esatta è il primo passo per affrontare qualsiasi problema elettrico.

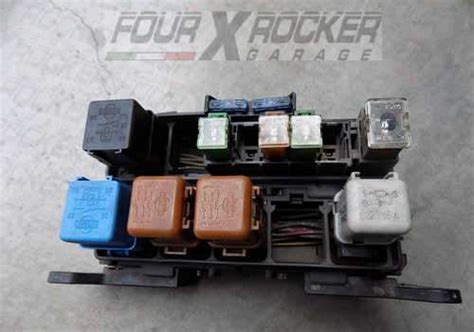

Blocco di Montaggio N. 1 (Vano Motore): Questo blocco è uno dei due principali responsabili della distribuzione dell'alimentazione elettrica nel veicolo. La sua posizione specifica, come indicato, è sotto il tubo di aspirazione dell'aria. La sua vista generale rivela una serie di alloggiamenti per fusibili e relè, ciascuno etichettato o codificato per indicare la sua funzione.

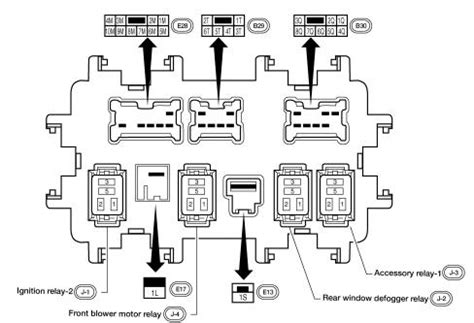

Schema Fusibili per Blocco Motore N. 1: Ogni fusibile all'interno di questo blocco è progettato per un circuito specifico. Lo schema associato a questo blocco fornisce una mappa essenziale, indicando quale fusibile protegge quale componente o sistema. Ad esempio, i fusibili relativi alla chiusura centralizzata, ai fari, al sistema di accensione, alla pompa del carburante e ad altri componenti vitali del motore e dei sistemi ausiliari sono situati qui. L'identificazione precisa di ciascun fusibile è cruciale; spesso, i coperchi dei blocchi fusibili presentano schemi stampati o etichette che corrispondono a un diagramma fornito nel manuale del proprietario del veicolo.

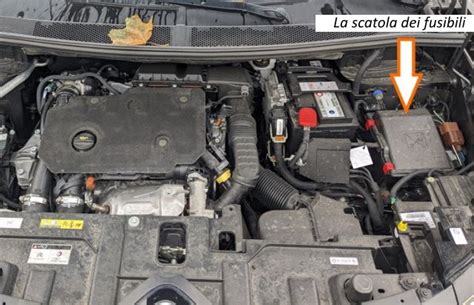

Blocco di Montaggio N. 2 (Vano Motore): Similmente al blocco n. 1, anche il blocco n. 2 è situato nel vano motore, sotto il tubo di aspirazione dell'aria. Questo secondo blocco gestisce un altro insieme di circuiti, che possono includere sistemi di raffreddamento, ventole, circuiti di illuminazione aggiuntivi, o componenti legati alla gestione del motore che non sono coperti dal blocco n. 1. La sua vista generale mostra una disposizione simile di fusibili e relè.
Schema degli Elementi del Blocco N. 2: Anche per questo blocco esiste uno schema dettagliato che ne descrive gli elementi. Questo schema è indispensabile per individuare i fusibili specifici che controllano determinate funzioni. Ad esempio, se si riscontrano problemi con i tergicristalli o con il sistema audio, è probabile che il fusibile corrispondente si trovi in uno di questi due blocchi nel vano motore.
Fusibili e Relè per la Chiusura Centralizzata
Il sistema di chiusura centralizzata (central locking) è una comodità moderna che controlla l'apertura e la chiusura di tutte le portiere del veicolo tramite un unico comando, sia esso un pulsante interno, una chiave o un telecomando. Il corretto funzionamento di questo sistema dipende da una serie di componenti elettrici, tra cui fusibili e relè.
Fusibili Dedicati alla Chiusura Centralizzata: All'interno dei blocchi fusibili del Nissan Qashqai, ci sono specifici fusibili dedicati al funzionamento del sistema di chiusura centralizzata. Questi fusibili sono dimensionati in base all'assorbimento di corrente del motore della pompa della chiusura centralizzata e dei moduli di controllo associati. La loro ubicazione esatta può variare leggermente a seconda dell'anno modello e delle specifiche del veicolo, ma sono generalmente rintracciabili consultando lo schema fornito sul coperchio del blocco fusibili o nel manuale del proprietario. Un fusibile bruciato in questo circuito impedirà il funzionamento di tutto il sistema di chiusura centralizzata, o di parti di esso, a seconda della configurazione.
Ruolo dei Relè: Per i circuiti che richiedono un assorbimento di corrente più elevato, come il motore che aziona la pompa della chiusura centralizzata, vengono utilizzati i relè. Un relè agisce come un interruttore controllato elettricamente. Un piccolo segnale (proveniente da un interruttore o da un modulo di controllo) attiva il relè, che a sua volta chiude un circuito ad alta corrente, alimentando il componente ad alto assorbimento (come la pompa). Questo design protegge gli interruttori e i moduli di controllo da correnti elevate e consente di utilizzare cavi più sottili per i circuiti di comando. I relè per la chiusura centralizzata si trovano anch'essi nei blocchi fusibili del vano motore (n. 1 e n. 2). La loro identificazione avviene tramite etichette specifiche o codici sul blocco stesso.
Nissan Qashqai J10- Fuse Box Location / Diagram / Description
Altri Blocchi Fusibili e Loro Funzioni
Oltre ai due blocchi principali nel vano motore, il Nissan Qashqai può presentare altri blocchi fusibili in posizioni diverse, progettati per proteggere circuiti specifici dell'abitacolo o del telaio.
Blocco Fusibili Sotto il Faro (Anteriore/Posteriore): In alcune configurazioni, possono esserci blocchi fusibili aggiuntivi posizionati in prossimità dei fari, sia anteriori che posteriori. Questi blocchi sono tipicamente responsabili dei circuiti di illuminazione esterni, inclusi i fari stessi, le luci di posizione, gli indicatori di direzione, le luci dei freni e altri sistemi di illuminazione correlati.

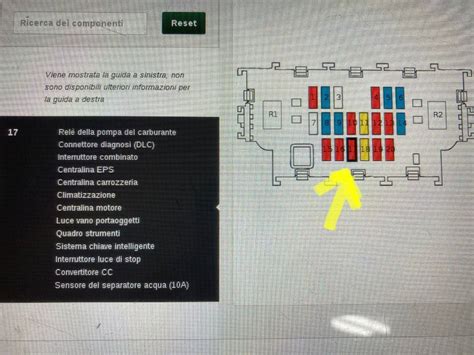

Schema degli Elementi del Blocco Sotto il Faro: Come per gli altri blocchi, anche questi sono corredati da schemi che ne indicano la funzione. Un problema con le luci anteriori o posteriori, ad esempio, potrebbe essere dovuto a un fusibile bruciato in uno di questi blocchi. È importante notare che i fusibili per le luci diurne (DRL) o per altri sistemi di illuminazione specifici potrebbero trovarsi qui.
Blocco Fusibili Interno (Abitacolo): Sebbene non specificamente menzionato nei dettagli forniti, è prassi comune per i produttori automobilistici includere un blocco fusibili all'interno dell'abitacolo. Questo blocco, spesso situato sotto il cruscotto, sul lato del guidatore o del passeggero, o nella zona del vano portaoggetti, gestisce circuiti come quelli del sistema audio, dell'illuminazione interna, degli alzacristalli elettrici, del sistema di climatizzazione, delle prese di corrente (accendisigari), dei sistemi di sicurezza (airbag, ABS) e dei moduli di controllo elettronici interni. La chiusura centralizzata potrebbe avere anche componenti o fusibili di controllo secondari in questo blocco, a seconda dell'architettura elettrica del veicolo.
Diagnosi e Sostituzione dei Fusibili
La sostituzione di un fusibile bruciato è un'operazione relativamente semplice che molti proprietari di veicoli possono eseguire da soli, a condizione che dispongano degli strumenti e delle informazioni corrette.
Identificare il Fusibile Bruciato: Il primo passo è localizzare il blocco fusibili pertinente utilizzando le informazioni fornite in questo articolo e nel manuale del proprietario. Una volta individuato il blocco, consultare lo schema per identificare il fusibile responsabile del componente che non funziona (ad esempio, la chiusura centralizzata). I fusibili bruciati spesso presentano un filo interno spezzato o un annerimento visibile. In caso di dubbio, è possibile utilizzare un tester per fusibili o semplicemente sostituire il fusibile sospetto con uno nuovo dello stesso amperaggio.
Rimuovere il Fusibile: Utilizzare la pinzetta per fusibili fornita nel veicolo (spesso inclusa nel coperchio del blocco fusibili o in una piccola scatola degli attrezzi) per estrarre delicatamente il fusibile dalla sua sede. Se non si dispone di tale pinzetta, è possibile provare a estrarre il fusibile con le dita, ma fare attenzione a non danneggiare gli alloggiamenti o i componenti circostanti.
Sostituire il Fusibile: Inserire un nuovo fusibile con lo stesso amperaggio e colore del fusibile rimosso. È fondamentale utilizzare un fusibile con la corretta classificazione in ampere. L'uso di un fusibile con un amperaggio troppo elevato può causare danni gravi al circuito elettrico, mentre un fusibile con un amperaggio troppo basso si brucerà immediatamente.
Verificare il Funzionamento: Dopo aver sostituito il fusibile, riattivare il sistema o il componente interessato per verificare se il problema è stato risolto. Se il nuovo fusibile si brucia immediatamente, ciò indica un problema più serio nel circuito, come un cortocircuito o un componente difettoso che assorbe troppa corrente. In questo caso, è consigliabile rivolgersi a un meccanico qualificato.
Considerazioni sulla Chiusura Centralizzata e sui Fusibili
È importante notare che i problemi alla chiusura centralizzata non sono sempre causati da un fusibile bruciato. Altre cause comuni includono:
- Motore della Pompa della Chiusura Centralizzata Difettoso: Se il fusibile è integro ma la chiusura centralizzata non funziona, il problema potrebbe risiedere nel motore della pompa che aziona il sistema.
- Attuatori delle Portiere: Gli attuatori all'interno di ciascuna portiera possono guastarsi, impedendo il corretto funzionamento della serratura.
- Cablaggio Danneggiato: Fili rotti o corrosi, specialmente nelle guarnizioni delle portiere o nel bagagliaio, possono interrompere il flusso di corrente.
- Modulo di Controllo Elettronico (ECU): Il modulo che gestisce la chiusura centralizzata potrebbe essere difettoso.
- Problemi con il Telecomando/Chiave: Se il problema riguarda specificamente il funzionamento tramite telecomando, la batteria del telecomando potrebbe essere scarica o il telecomando stesso potrebbe essere danneggiato.
Quando si diagnosticano problemi legati ai fusibili, è sempre una buona pratica consultare il manuale del proprietario del Nissan Qashqai per ottenere schemi specifici e le corrette procedure di manutenzione per il proprio modello. La corretta identificazione e gestione dei fusibili sono competenze essenziali per mantenere l'affidabilità e la sicurezza del proprio veicolo.
