La Fiat Panda, un'icona dell'auto cittadina prodotta dall'azienda italiana parte del gruppo Stellantis, ha attraversato diverse generazioni, ciascuna con specifiche configurazioni elettriche. Comprendere la disposizione e la funzione dei fusibili è fondamentale per la manutenzione e la risoluzione di problemi relativi all'impianto elettrico del veicolo. Questo articolo si concentra in particolare sullo schema dei fusibili della Fiat Panda 169, la seconda generazione prodotta dal 2003 al 2012, offrendo una guida dettagliata per identificarli, comprenderne l'amperaggio e procedere alla loro sostituzione.
La Fiat Panda 169: Contesto e Caratteristiche
La seconda generazione della Fiat Panda, identificata dal codice carrozzeria 169, è stata prodotta tra il 2003 e il 2012. Questa serie ha introdotto significative evoluzioni rispetto ai modelli precedenti, inclusa una centralina elettronica più complessa che gestisce diverse funzioni del veicolo. La corretta funzionalità di queste componenti dipende dall'integrità dei fusibili, dispositivi di sicurezza progettati per interrompere il flusso di corrente in caso di sovraccarico o cortocircuito, proteggendo così i circuiti elettrici da danni irreparabili.
Ubicazione delle Scatole dei Fusibili nella Fiat Panda 169
Nella Fiat Panda 169, le scatole dei fusibili sono dislocate in due posizioni principali: nel vano motore e all'interno dell'abitacolo.
Scatola Fusibili nel Vano Motore

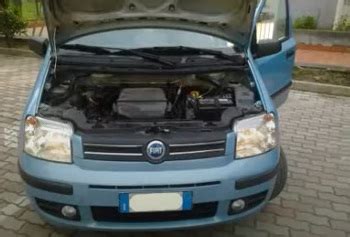

La scatola dei fusibili principale, situata nel vano motore, si trova a fianco della batteria. Per accedervi, è necessario procedere come segue:
- Individuare la copertura protettiva della scatola.
- Svitare la vite di fissaggio (indicata come vite A nella figura di riferimento, se disponibile).
- Sfilare con cautela verso l'alto il coperchio (indicato come coperchio B nella figura di riferimento).
Una volta rimosso il coperchio, i fusibili saranno visibili e la loro numerazione, che individua il componente elettrico corrispondente, sarà generalmente stampata sul coperchio stesso o consultabile tramite tabelle riassuntive. È essenziale assicurarsi che il coperchio venga richiuso correttamente dopo ogni intervento per garantire la protezione dei fusibili da agenti esterni.
Scatola Fusibili nell'Abitacolo
Nell'abitacolo della Fiat Panda 169, la scatola dei fusibili è posizionata sul lato sinistro del piantone dello sterzo, nella parte inferiore del cruscotto. L'accesso è reso agevole, permettendo di consultare e sostituire i fusibili direttamente dalla parte inferiore della plancia. Per alcuni modelli, è presente uno sportellino che richiede di essere aperto svitando due viti.

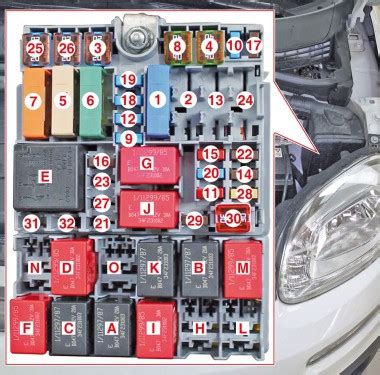

FIAT Panda III Cross (2012-2016) – Dove si trova la scatola fusibili interna

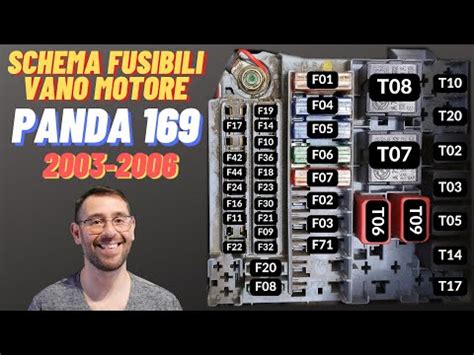

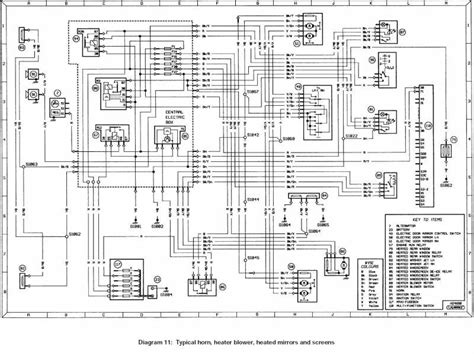

Schema dei Fusibili e Relè per la Fiat Panda 169 (2003-2012)
La tabella seguente fornisce una panoramica dei fusibili e dei relè più comuni per la Fiat Panda di seconda generazione (modelli 169). È importante notare che le specifiche esatte potrebbero variare leggermente a seconda dell'anno di produzione e dell'allestimento del veicolo.
Centralina Vano Motore
Questa centralina contiene fusibili che proteggono componenti critici legati al funzionamento del motore, ai sistemi di illuminazione esterni e ad altri sistemi ausiliari.
| Componente | Fusibile | Amperaggio |
|---|---|---|
| Nodo Body Computer | F01 | 60A |
| Elettroventilatore abitacolo | F08 | 40A |
| Luci fendinebbia | F09 | 15A |
| Avvisatori acustici (Clacson) | F10 | 15A |
| Luci abbaglianti | F10 | 15A |
| Parabrezza riscaldato | F14 | 15A |
| Compressore condizionatore | F15 | 70A |
| Pompa combustibile | F20 | 15A |
| Blow by (sistema di ventilazione carter) | F21 | 15A |
| Motore tetto elettrico | F30 | 5A |
| +15 (*) luci retromarcia | F82 | 20A |
| Sbrinamento specchi | F87 | 7,5A |
| Lunotto termico | F88 | 30A |
| Sensore stato carica batteria | F89 | 5A |
- +15 (*): Indica un polo positivo sotto chiave, ovvero alimentato solo quando il quadro è acceso.
Centralina Plancia Portastrumenti (Abitacolo)
Questa centralina gestisce i circuiti relativi agli interni del veicolo, all'illuminazione della plancia, ai sistemi di comfort e alla sicurezza.
| Componente | Fusibile | Amperaggio |
|---|---|---|
| Correttore assetto fari (+15 *) | F13 | 5A |
| Comando sotto chiave con inibizione in fase di avviamento (+15 *) | F31 | 15A |
| F36 | 10A | |
| Interruttore su pedale freno (NA) (+15 *) | F37 | 7,5A |
| Chiusura centralizzata porte | F38 | 20A |
| Pompa bidirezionale lavacristallo | F43 | 20A |
| Alzacristallo elettrico anteriore (lato guidatore) | F47 | 20A |
| Alzacristallo elettrico anteriore (lato passeggero) | F48 | 20A |
| F49 | 7,5A | |
| F50 | 7,5A | |
| F51 | 5A | |
| F53 | 7,5A |
- +15 (*): Polo positivo sotto chiave.
- +30 (**): Polo positivo diretto dalla batteria, non sotto chiave.
Funzione dei Fusibili e Procedura di Sostituzione
I fusibili sono componenti essenziali per la sicurezza dell'impianto elettrico. Essi sono progettati per "sacrificarsi", ovvero fondersi, quando la corrente che li attraversa supera un valore prestabilito. Questo interrompe il circuito, prevenendo danni a componenti più costosi o potenziali rischi di incendio.
Quando un dispositivo elettrico smette di funzionare (ad esempio, le luci della targa, il servosterzo, l'autoradio, i tergicristalli, la pompa del carburante, i fari anabbaglianti, le luci degli stop, il clacson, le luci del cruscotto, i sensori di parcheggio, o il tergilunotto), la prima operazione da eseguire è la verifica del fusibile corrispondente.
Procedura di Sostituzione:
- Identificare il fusibile guasto: Consultare lo schema dei fusibili per individuare quale fusibile sia associato al componente non funzionante.
- Scollegare la batteria (opzionale ma consigliato): Per maggiore sicurezza, soprattutto se non si è esperti, è consigliabile scollegare il polo negativo della batteria prima di intervenire.
- Estrarre il fusibile: Utilizzare la pinzetta apposita (spesso inclusa nel coperchio della scatola dei fusibili o fornita con il kit di attrezzi dell'auto) per estrarre delicatamente il fusibile dalla sua sede.
- Ispezionare il fusibile: Un fusibile bruciato presenterà il filo conduttore interno interrotto o fuso.
- Sostituire con un fusibile di pari amperaggio: È cruciale utilizzare un fusibile nuovo con lo stesso valore di amperaggio di quello sostituito. L'uso di un fusibile con un amperaggio superiore può danneggiare l'impianto elettrico o causare incendi.
- Reinserire il nuovo fusibile: Inserire saldamente il nuovo fusibile nella sede corretta.
- Ricollegare la batteria (se scollegata): Ricollegare il polo negativo della batteria.
- Verificare il funzionamento: Testare il dispositivo elettrico per assicurarsi che funzioni correttamente.
Attenzione: Le informazioni sui fusibili fornite in questo articolo sono a scopo illustrativo e di supporto alla manutenzione. In caso di dubbi o per interventi complessi, è sempre consigliabile rivolgersi a un'officina autorizzata o a un meccanico qualificato.
Fusibili e Relè Specifici per Modelli e Funzioni
Nel corso della vita di un'automobile, diversi componenti possono richiedere la verifica dei relativi fusibili. Di seguito, vengono elencate alcune delle domande più frequenti riguardanti la posizione e la funzione di specifici fusibili e relè sulla Fiat Panda, con riferimento alle generazioni più diffuse.
Fiat Panda 169 (2003-2012)
- Fusibile luci targa: Generalmente si trova nella scatola fusibili dell'abitacolo, spesso associato ai fusibili delle luci posteriori.
- Fusibile servosterzo: Il servosterzo elettrico è un componente critico. Il suo fusibile (spesso di amperaggio elevato, come 70A per il modello 169) è solitamente situato nella scatola fusibili del vano motore, vicino alla batteria o alla centralina principale.
- Relè tergicristalli: Il relè dei tergicristalli gestisce l'alimentazione del motorino dei tergicristalli. La sua ubicazione può variare, ma è spesso presente nella scatola fusibili del vano motore o in una scatola dedicata ai relè.
- Fusibile pompa carburante: Fondamentale per l'avviamento del motore, si trova nella scatola fusibili del vano motore.
- Fusibile autoradio: Tipicamente situato nella scatola fusibili dell'abitacolo, spesso condiviso con altri componenti come l'accendisigari o la presa 12V.
- Fusibile luce di retromarcia: Solitamente nella scatola fusibili dell'abitacolo, spesso associato al comando del cambio o ai sistemi di sicurezza.
- Relè frecce: Il relè degli indicatori di direzione (frecce) è solitamente ubicato nella scatola fusibili del vano motore o in una scatola dedicata ai relè, responsabile del lampeggiamento ritmico delle frecce.
Fiat Panda 319 (2011-2020 e successive evoluzioni)
La terza generazione della Fiat Panda, presentata nel 2011, presenta uno schema fusibili che, pur mantenendo principi simili, può differire nei dettagli e nelle ubicazioni rispetto alla serie 169.
- Fusibile autoradio (modello 2015): Come per la generazione precedente, si trova nella scatola fusibili dell'abitacolo, spesso contrassegnato come "Radio" o "Audio".
- Fusibile luci stop: Generalmente nella scatola fusibili dell'abitacolo, legato all'interruttore del pedale del freno.
- Fusibile tergicristalli: Situato nella scatola fusibili dell'abitacolo o del vano motore, a seconda della configurazione specifica.
- Fusibile fari anabbaglianti: Si trova nella scatola fusibili del vano motore, collegato al sistema di illuminazione frontale.
- Fusibile luci cruscotto: Solitamente nella scatola fusibili dell'abitacolo, collegato all'illuminazione del quadro strumenti.
- Fusibile pompa benzina: Ubicato nella scatola fusibili del vano motore, essenziale per l'alimentazione del motore.
- Fusibile sensori di parcheggio: Se presenti, il fusibile dedicato si trova nella scatola fusibili dell'abitacolo, spesso associato ad altri sistemi elettronici di assistenza alla guida o al comfort.
- Fusibile pompa carburante: Simile al fusibile della pompa benzina, si trova nella scatola fusibili del vano motore.
Considerazioni Finali
La corretta gestione dei fusibili è un aspetto cruciale per la manutenzione della propria Fiat Panda. Consultare sempre il manuale d'uso e manutenzione del proprio veicolo per ottenere informazioni precise sullo schema fusibili specifico del modello e dell'anno di produzione. Ricordare che l'uso di fusibili con amperaggio errato può compromettere la sicurezza e l'integrità dell'impianto elettrico. In caso di dubbi, rivolgersi sempre a personale qualificato.
