La Fiat Grande Punto, un modello che ha segnato un'epoca per il marchio, presenta talvolta delle peculiarità legate al suo sistema elettronico, in particolare per quanto riguarda la gestione della chiusura centralizzata e l'apertura del bagagliaio. Questo articolo si propone di esplorare in dettaglio le informazioni riguardanti la "centralina bagagliaio" e i sistemi ad essa collegati, analizzando problemi comuni, soluzioni e configurazioni tecniche, basandosi sulle esperienze condivise dagli utenti e sulle specifiche tecniche del veicolo.
Comprendere il Sistema di Chiusura e Apertura del Bagagliaio
Nei modelli di Grande Punto, specialmente quelli degli anni 2006/07 come una 1.3 MJT 90 cv, il funzionamento della chiusura e dell'apertura del bagagliaio è strettamente integrato con la centralina principale del veicolo, spesso denominata Body Computer. Quando si parla di "centralina bagagliaio", ci si riferisce comunemente all'unità di controllo che gestisce il segnale proveniente dai vari comandi (chiave, pulsante interno) e attua l'apertura o la chiusura della serratura del vano posteriore.
È stato osservato che la serratura del bagagliaio, sui modelli di quegli anni, poteva presentare problematiche note. Un primo approccio per verificare il corretto funzionamento consiste nello smontare la serratura e procedere alla pulizia dei contatti. Questa operazione, sebbene possa sembrare semplice, richiede attenzione per evitare danni. In alternativa, alcuni utenti hanno scelto di procedere direttamente alla sostituzione della serratura, ritenendo che fosse la soluzione più rapida ed efficace, soprattutto di fronte a un problema ricorrente.
Il comando dell'apertura del portellone, in molti allestimenti, è gestito dal pulsante presente sulla plancia. Per comprendere il funzionamento elettrico, è utile esaminare i collegamenti specifici. I pin del connettore della serratura (o del suo attuatore) che giocano un ruolo cruciale sono il pin 5 e il pin 9. Il pin 5 è solitamente associato al segnale di massa o a un ritorno di massa, mentre il pin 9 è collegato al ritorno del pulsante del portellone.

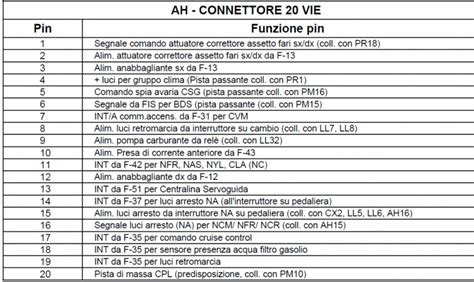

Questi pin hanno collegamenti specifici con il Body Computer (BCM). Il pin 5 è collegato al pin 49 del connettore D del body computer, mentre il pin 9 è collegato al pin 25 dello stesso connettore. Quando si preme il pulsante sul cruscotto, il pin 5 dovrebbe ricevere la massa attraverso il pin 9 del connettore e il pin 25 del body computer. È importante notare che questo può avvenire attraverso la massa della centralina, e non necessariamente tramite una massa dedicata per questa specifica funzione. Questa configurazione permette alla centralina di interpretare la pressione del pulsante come un comando di apertura.
Come smontare pannello baule Fiat Punto 2012 / Evo

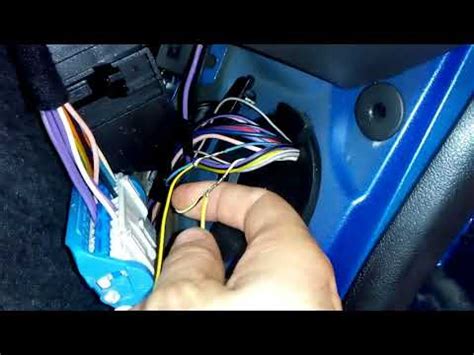

Per chi ha avuto esperienze con la sostituzione o l'aggiunta di sistemi di chiusura centralizzata aftermarket, le informazioni sui cablaggi diventano fondamentali. In molti casi, per il collegamento dell'apertura e chiusura centralizzata, la ricerca online o sui forum suggerisce di collegarsi a un filo specifico, spesso identificato come viola/bianco.
Analizzando il cablaggio che parte dalla maniglia del bagagliaio, si possono distinguere tre fili principali: il nero, che funge da massa; un filo viola/grigio; e un filo viola/bianco. Questi fili, fino all'incontro con il cablaggio che gestisce la regolazione degli specchietti e gli alzacristalli, viaggiano come contatti puliti. Successivamente, all'interno del fascio di cavi più complesso, si può notare la presenza di una resistenza. Dopo questo punto, emerge prevalentemente il filo viola/grigio, suggerendo che il segnale viene elaborato o modificato in questo tratto.
Integrazione di Sistemi Aftermarket per Chiavi e Telecomandi
Una delle problematiche più comuni, specialmente con veicoli più datati, è la perdita o il malfunzionamento della chiave originale con telecomando. I costi elevati delle chiavi originali, che possono superare i 200 euro comprensivi di programmazione, spingono molti proprietari a cercare alternative più economiche. L'acquisto di kit aftermarket su piattaforme come eBay rappresenta una soluzione diffusa.
L'installazione di questi kit richiede un approccio metodico. Spesso, le istruzioni trovate su forum specializzati suggeriscono di mettere il nuovo sistema in parallelo alla chiusura sulla porta conducente, permettendo così alla centralina di comandare l'apertura e la chiusura di tutte le portiere tramite il telecomando aftermarket.
Tuttavia, l'integrazione specifica del comando per l'apertura del bagagliaio può rappresentare una sfida aggiuntiva. Questo cavo, dedicato alla funzione di apertura del portellone posteriore, richiede un collegamento preciso per funzionare correttamente. La difficoltà sta nell'identificare il punto esatto nel cablaggio del veicolo dove questo segnale deve essere inviato.
Un utente ha descritto la sua esperienza: dopo aver collegato il sistema aftermarket per la chiusura centralizzata, è rimasto un cavo relativo all'apertura del bagagliaio. Con l'intento di risolvere questo aspetto, ha provato a fare dei "cavallotti" (collegamenti temporanei) ma ha interrotto l'operazione per evitare di causare danni. Questo scenario evidenzia la necessità di informazioni dettagliate e precise per evitare errori costosi.
Per il collegamento del comando di apertura del bagagliaio tramite una centralina aftermarket, è necessario identificare correttamente i fili che arrivano al pulsante sulla plancia o all'attuatore della serratura stessa. Come menzionato, il pin 5 (spesso collegato a un cavo grigio/rosso o nero/rosso) e il pin 9 (tipicamente blu/giallo) sul connettore della serratura sono i punti chiave. Il pin 5, come massa, e il pin 9, come ritorno del segnale dal pulsante, sono quelli a cui deve essere collegato il filo corrispondente della centralina aftermarket.
Nel caso specifico di un utente, il cavo della centralina è stato collegato al pin 9, identificato nel suo veicolo come grigio/arancione. Questo suggerisce che, sebbene i colori dei fili possano variare leggermente tra gli allestimenti o gli anni di produzione, la funzione dei pin rimane costante. L'accuratezza nell'identificazione del pin corretto è fondamentale per il successo dell'installazione.
La curiosità tecnica porta anche a interrogarsi sui valori elettrici in gioco. Ad esempio, è stato chiesto se fosse stato misurato il valore della resistenza presente nel cablaggio della maniglia del bagagliaio. Questa informazione potrebbe essere utile per comprendere meglio come il segnale viene processato prima di raggiungere la centralina.
L'interesse per queste tematiche è diffuso, dato che molti proprietari di Grande Punto si trovano ad affrontare problemi simili, sia per la serratura che per l'integrazione di sistemi di sicurezza e comodità come il telecomando. L'esperienza di chi ha già effettuato queste modifiche, come il montaggio di una centralina aggiuntiva per il telecomando su una Grande Punto Active priva di tale funzione, diventa preziosa per chi si appresta a intraprendere lavori simili.
Problemi di Rumore con la Frizione
Un aspetto separato ma menzionato nelle discussioni riguarda un rumore strano proveniente dal cofano quando la frizione viene premuta. Questo tipo di sintomo, sebbene non direttamente collegato alla centralina del bagagliaio, può indicare problemi nel sistema di trasmissione, nel volano, nel cuscinetto di spinta della frizione o in altri componenti meccanici o idraulici correlati all'azionamento della frizione stessa.
Come smontare pannello baule Fiat Punto 2012 / Evo
È importante distinguere questi rumori da quelli legati ai sistemi elettronici o alle serrature. Un controllo meccanico approfondito da parte di un professionista è solitamente necessario per diagnosticare e risolvere tali problematiche. L'attenzione a questi dettagli, anche se apparentemente "fuori tema" (OT), contribuisce a una comprensione più completa del veicolo e delle sue potenziali criticità.
La Sfida dell'Adattamento e dell'Aggiornamento
La Grande Punto, come molti veicoli della sua generazione, è stata progettata con un sistema elettronico che, sebbene funzionale, può presentare delle sfide per chi desidera aggiornarlo o ripararlo con componenti non originali. La perdita della chiave con telecomando originale, ad esempio, non è solo una questione di costo, ma anche di complessità nella programmazione e nell'integrazione con l'immobilizer del veicolo.
I kit aftermarket, pur offrendo una soluzione economica, richiedono una comprensione approfondita dei principi elettrici e delle specifiche del cablaggio del veicolo. La ricerca di informazioni dettagliate, come i colori dei fili, la funzione dei pin nei connettori e i potenziali punti di collegamento, è essenziale per evitare errori. La tentazione di effettuare collegamenti rapidi ("cavallotti") è forte, ma senza una guida precisa, il rischio di danneggiare centraline costose o altri componenti elettronici è elevato.
La condivisione di esperienze, come quella del montaggio di una centralina aftermarket su una Panda di seconda serie dopo il furto della borsa contenente la chiave con telecomando, dimostra come queste problematiche siano trasversali a diversi modelli del gruppo Fiat e come la ricerca di soluzioni pratiche sia una costante per molti automobilisti.
L'evoluzione tecnologica ha reso i veicoli sempre più complessi, e la gestione dei sistemi elettronici di bordo, inclusi quelli relativi alla sicurezza e al comfort come l'apertura del bagagliaio e la chiusura centralizzata, richiede una conoscenza specifica che va oltre la meccanica tradizionale. La "centralina bagagliaio" non è quindi un componente isolato, ma parte integrante di una rete elettronica sofisticata, la cui comprensione apre le porte a soluzioni personalizzate e alla manutenzione efficace del proprio veicolo.
