Iniettori Smart CDI: Funzionamento, Manutenzione e Soluzione dei Problemi

Gli iniettori rappresentano componenti cruciali nei sistemi di alimentazione dei motori a combustione interna, sia per le vetture a benzina che per quelle Diesel, inclusi i modelli Smart CDI. La loro funzione è quella di iniettare il carburante in momenti specifici del ciclo di lavoro del motore, garantendo una combustione efficiente e contribuendo a ridurre le emissioni inquinanti.

Componenti Fondamentali degli Iniettori

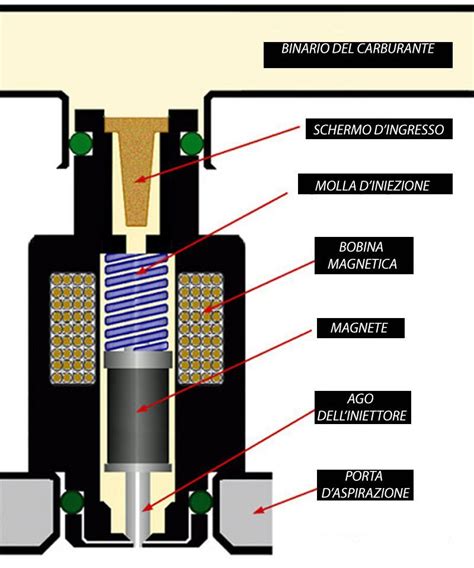

Gli iniettori moderni, in particolare quelli elettronici, sono complessi e costituiti da diverse parti che collaborano per un'iniezione precisa e controllata:

• Corpo dell'iniettore: È la struttura principale che racchiude e supporta tutti gli altri componenti interni dell'iniettore.
• Bobina solenoide: Nella maggior parte dei sistemi di iniezione elettronica, questa bobina è responsabile del controllo dell'apertura e della chiusura dell'iniettore. Viene attivata elettromagneticamente in base ai segnali inviati dalla centralina elettronica (ECU).
• Ago dell'iniettore: Un componente mobile che si sposta all'interno del sedile dell'iniettore. Quando la bobina solenoide viene attivata, l'ago si solleva, permettendo il passaggio del carburante.
• Sedile dell'iniettore: Una superficie di tenuta all'interno del corpo dell'iniettore, dove l'ago si posiziona quando l'iniettore è in stato di chiusura, prevenendo la fuoriuscita del carburante.
• Filtro per il carburante integrato: Alcuni iniettori sono dotati di un filtro integrato. Questo componente ha il compito di prevenire l'ingresso di impurità nel sistema di alimentazione del motore, proteggendo l'iniettore stesso e gli altri componenti del sistema.
• Orifizio di iniezione: È il punto attraverso il quale il carburante viene spruzzato nella camera di combustione del motore, atomizzato in piccole goccioline per facilitare una combustione ottimale.
• Connettore elettrico: Il punto di connessione elettrica tra l'iniettore e l'ECU del motore, attraverso il quale vengono trasmessi i segnali di comando.

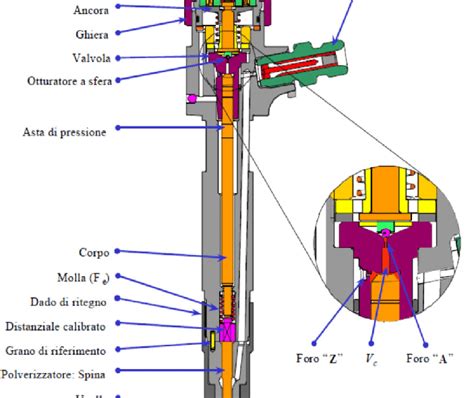

Il Funzionamento del Sistema di Iniezione Elettronica

Sulle moderne vetture, come le Smart CDI, il sistema di iniezione è di tipo elettronico, che si distingue nettamente dalle versioni meccaniche precedenti per precisione e adattabilità. Il processo di iniezione elettronica è orchestrato da una centralina di controllo motore (ECU) e si svolge attraverso una serie di passaggi interconnessi:

1. Rilevamento delle condizioni operative: Il processo inizia con una serie di sensori dedicati che monitorano costantemente le varie condizioni operative del motore. Questi sensori includono, ma non si limitano a, il sensore di posizione dell'albero a camme, il sensore di posizione della valvola a farfalla, il sensore di temperatura del motore e il sensore di pressione del collettore di aspirazione. Le informazioni raccolte da questi sensori sono fondamentali per determinare le esigenze del motore in ogni istante.

2. Calcolo della quantità di carburante: Basandosi sui segnali ricevuti dai sensori, l'ECU elabora in tempo reale i dati e calcola la quantità precisa di carburante necessaria. Questo calcolo mira a ottenere la prestazione desiderata dal motore, ottimizzando la potenza e l'efficienza, e contemporaneamente a rispettare le normative sulle emissioni inquinanti, minimizzando l'impatto ambientale.

3. Controllo degli iniettori: Una volta calcolata la quantità di carburante, l'ECU invia un segnale elettrico agli iniettori. Questo segnale attiva elettromagneticamente la bobina solenoide di ciascun iniettore.

4. Apertura dell'iniettore e iniezione: Quando la bobina solenoide viene attivata, l'ago dell'iniettore si solleva rapidamente dal suo sedile. Questa apertura consente al carburante di fluire sotto pressione attraverso l'orifizio di iniezione.

5. Atomizzazione del carburante: Durante il passaggio attraverso l'orifizio, il carburante viene finemente atomizzato, trasformandosi in minuscole goccioline. Questa atomizzazione è cruciale perché aumenta la superficie di contatto del carburante con l'aria, facilitando una miscelazione omogenea e una combustione più completa ed efficiente all'interno della camera di combustione del motore.

6. Adattabilità dinamica: Un vantaggio significativo del sistema di iniezione elettronica è la sua capacità di adattarsi dinamicamente alle variazioni delle condizioni di guida e dell'ambiente. L'ECU può modificare in tempo reale la durata e il timing dell'iniezione per compensare fattori come la temperatura esterna, l'altitudine, il carico del motore e lo stile di guida, garantendo sempre prestazioni ottimali.

Differenze con l'Iniezione Meccanica

L'iniezione meccanica, un sistema più tradizionale, aveva lo stesso obiettivo dell'iniezione elettronica ma con un funzionamento radicalmente diverso e generalmente meno preciso.

• Pompa di iniezione meccanica: Il processo iniziava con una pompa di iniezione meccanica, collegata direttamente al motore e azionata meccanicamente, spesso da un albero a camme o da un altro meccanismo collegato al gruppo propulsore.
• Controllo meccanico: Il controllo del momento e della quantità di iniezione del carburante era basato principalmente su componenti meccanici, come camme, valvole di controllo e sistemi di collegamento meccanico. Questi componenti regolavano fisicamente il flusso di carburante in base alla posizione e al regime di rotazione del motore.
• Distributore: La pompa di iniezione era collegata a un distributore, che aveva il compito di suddividere il flusso di carburante in diverse linee di alimentazione, una per ciascun cilindro del motore.
• Iniettori azionati meccanicamente: Gli iniettori erano azionati meccanicamente, spesso da un pistone. Quando veniva raggiunta la pressione corretta, l'iniettore si apriva, consentendo al carburante di fluire attraverso l'orifizio nella camera di combustione.
• Tempo di iniezione preimpostato: Il tempo di iniezione del carburante era determinato principalmente dalla geometria delle camme sull'albero a camme, che regolavano l'apertura e la chiusura degli iniettori in sincronia con il ciclo di lavoro del motore. Questo tempo era generalmente preimpostato e non poteva essere facilmente modificato durante il funzionamento del gruppo propulsore, rendendo il sistema meno flessibile e meno preciso rispetto agli attuali sistemi elettronici.

Problemi Comuni e Diagnosi degli Iniettori Smart CDI

Gli iniettori, essendo componenti soggetti a stress meccanici e termici, possono sviluppare problemi nel tempo. Una Smart Fortwo diesel, ad esempio, ha mostrato sintomi come funzionamento irregolare, difficoltà di avviamento, consumo eccessivo di carburante e spegnimento al minimo. Questi sono indicatori comuni di iniettori difettosi.

Il sospetto iniziale di iniettori problematici deve sempre essere seguito da una diagnosi accurata prima di procedere con la sostituzione. I test diagnostici specifici per iniettori possono rivelare l'esatta natura del problema. Nel caso della Smart Fortwo diesel, i test hanno individuato due iniettori problematici: uno richiedeva la sostituzione, mentre l'altro poteva essere ripristinato tramite pulizia. La riparazione mirata ha risolto efficacemente tutti i problemi, ripristinando le normali prestazioni del motore e l'efficienza del carburante.

Importanza della Diagnosi Accurata

Una diagnosi accurata è fondamentale per evitare interventi non necessari e costosi. Affidarsi a professionisti e a strumenti diagnostici adeguati consente di identificare con precisione l'iniettore malfunzionante e di decidere se sia necessaria la sostituzione o se una pulizia possa essere sufficiente.

• Sintomi di iniettori difettosi:

  • Funzionamento irregolare del motore: Il motore può girare in modo non uniforme, con vibrazioni insolite o "mancamenti".
  • Difficoltà di avviamento: Il motore può impiegare più tempo ad avviarsi o richiedere più tentativi, specialmente a freddo.
  • Consumo eccessivo di carburante: Iniettori che spruzzano troppo carburante o in modo inefficiente possono causare un aumento significativo dei consumi.
  • Spegnimento al minimo: Il motore può spegnersi quando il veicolo è fermo o in folle.
  • Fumo anomalo dallo scarico: Fumo nero (eccesso di carburante) o bianco/bluastro (combustione incompleta) può indicare problemi agli iniettori.
  • Perdita di potenza: Una riduzione della capacità del motore di accelerare o di mantenere la velocità.
  • Odore di carburante: Una fuoriuscita di carburante o una combustione incompleta possono causare un forte odore di carburante.

• Test diagnostici comuni:

  • Test di ritorno gasolio (per Diesel): Misura la quantità di carburante che ogni iniettore restituisce al serbatoio, indicando se un iniettore sta perdendo pressione internamente.
  • Test di spruzzatura: Valuta il pattern di spruzzatura del carburante dall'iniettore per assicurarsi che sia uniforme e fine.
  • Test di tenuta: Verifica se l'iniettore perde carburante quando è chiuso.
  • Diagnosi elettronica tramite OBD: La centralina motore può memorizzare codici di errore specifici relativi al malfunzionamento degli iniettori.

Manutenzione e Sostituzione

La durata degli iniettori può essere influenzata da vari fattori, tra cui la qualità del carburante e la regolarità della manutenzione. L'uso di carburante di buona qualità e additivi specifici può aiutare a mantenere gli iniettori puliti e funzionanti.

Quando un iniettore è danneggiato irreparabilmente, la sostituzione è l'unica soluzione. È importante utilizzare ricambi compatibili e, se possibile, originali o di qualità equivalente. Nel caso di ricambi usati o rigenerati, la compatibilità è garantita dal codice del ricambio. Ad esempio, per la verifica della compatibilità, è essenziale che un codice come 100015042R coincida con quello presente sul ricambio originale. Se non è possibile verificarlo direttamente, è consigliabile contattare una concessionaria fornendo il numero di telaio del veicolo; verranno forniti tutti i codici relativi al ricambio necessario.

Considerazioni sui Ricambi

Per quanto riguarda i ricambi di carrozzeria, è frequente che siano uguali indipendentemente dall'alimentazione o dalla motorizzazione del veicolo. Tuttavia, per componenti specifici del motore come gli iniettori, la distinzione tra benzina e Diesel è fondamentale, data la diversità nei sistemi di alimentazione e combustione.

È importante notare che alcune offerte di vendita di motori completi possono specificare l'inclusione di "organi esterni" come la coppa dell'olio e la testa completa, ad esclusione di tutti gli altri organi esterni non menzionati nell'annuncio, che sono spesso ceduti gratuitamente salvo diversi accordi. Questo può includere componenti come gli iniettori, se non esplicitamente specificato come parte del motore "completo". Tali dettagli sono solitamente indicati nelle condizioni di vendita o nella casella note dell'annuncio.

Per i prodotti che richiedono una riverniciatura, come certi ricambi di carrozzeria che possono presentare ammaccature o lievi imperfezioni nelle nostre foto, si consiglia sempre di procedere alla rivernicatura del prodotto. È importante considerare che, in questi casi, vengono forniti solo la lamiera o il corpo principale, senza guarnizioni o altri accessori, a meno che non sia specificato diversamente. Ad esempio, un posteriore completo si intende completo di lunotto.

Per gli operatori del settore, come gli autoriparatori autorizzati, è spesso richiesta la fornitura di una partita IVA per l'acquisto di ricambi, come specificato nelle condizioni di vendita, per garantire la tracciabilità e la conformità fiscale.
