Gli iniettori rappresentano componenti di cruciale importanza all'interno dei sistemi di alimentazione dei motori a combustione interna, sia che essi utilizzino benzina, diesel, GPL o metano. La loro funzione primaria è quella di erogare il carburante nella camera di combustione o nel collettore di aspirazione in momenti specifici del ciclo di lavoro del motore, garantendo così una combustione efficiente e, di conseguenza, la riduzione delle emissioni inquinanti. Con l'evoluzione tecnologica, dai sistemi meccanici si è passati a quelli elettronici, che offrono una maggiore precisione e adattabilità alle diverse condizioni operative del motore.
La Composizione Fondamentale degli Iniettori
Indipendentemente dal tipo di carburante, gli iniettori condividono una struttura di base che comprende diversi elementi chiave. Il corpo dell'iniettore costituisce la struttura principale che accoglie gli altri componenti interni. Nella maggior parte dei sistemi di iniezione elettronica, il controllo è demandato a una bobina solenoide che, quando attivata elettricamente, comanda il movimento dell'ago dell'iniettore. Quest'ultimo è un componente mobile che si sposta all'interno del sedile dell'iniettore, una superficie di tenuta dove l'ago si posiziona quando l'iniettore è chiuso. Il carburante viene quindi spruzzato attraverso l'orifizio di iniezione nella camera di combustione. Molti iniettori moderni sono anche dotati di un filtro per il carburante integrato, volto a prevenire l'ingresso di impurità nel sistema di alimentazione del motore. Infine, il connettore elettrico assicura il collegamento tra l'iniettore e la centralina elettronica (ECU) del motore.
Funzionamento dei Sistemi di Iniezione Elettronica e Meccanica
L'Iniezione Elettronica: Precisione e Adattabilità
Il processo di iniezione nei sistemi elettronici è altamente sofisticato e inizia con il rilevamento di diverse condizioni operative del motore tramite sensori dedicati. Tra questi, si annoverano il sensore di posizione dell'albero a camme, quello di posizione della valvola a farfalla, il sensore di temperatura del motore, il sensore di pressione del collettore e altri. Sulla base dei segnali provenienti da questi sensori, l'ECU calcola la quantità di carburante necessaria per raggiungere la prestazione desiderata e rispettare le normative sulle emissioni.
Una volta definiti questi parametri, la centralina controlla gli iniettori attivando elettromagneticamente la bobina solenoide. Quando la bobina viene attivata, l'ago dell'iniettore si solleva, permettendo al carburante di fluire attraverso l'orifizio e di essere atomizzato in piccole goccioline prima di finire nella camera di combustione. Questo sistema è in grado di adattarsi dinamicamente alle variazioni delle condizioni di guida e dell'ambiente, garantendo così un'efficienza ottimale in ogni situazione.
L'Iniezione Meccanica: Tradizione e Semplificazione
In contrasto con l'eleganza dell'elettronica, l'iniezione meccanica rappresenta un sistema più tradizionale, sebbene con lo stesso obiettivo funzionale. Il suo funzionamento era completamente differente. Il processo era avviato da una pompa di iniezione meccanica, collegata direttamente al motore e azionata meccanicamente da un albero a camme o da un altro meccanismo del gruppo propulsore. Il controllo del momento e della quantità di iniezione del carburante era basato principalmente su componenti meccanici come camme, valvole di controllo e sistemi di collegamento, che regolavano manualmente il flusso in base alla posizione e al regime di rotazione.
La pompa di iniezione era connessa a un distributore che ripartiva il flusso di carburante in diverse linee per ogni cilindro. Gli iniettori erano azionati meccanicamente da un pistone e si aprivano sotto la pressione corretta, consentendo al carburante di essere spruzzato nella camera di combustione. Il tempo di iniezione era determinato dalla geometria delle camme sull'albero a camme, che regolavano l'apertura e la chiusura degli iniettori in sincronia con il ciclo del motore. Questo tempo era generalmente preimpostato e difficilmente modificabile durante il funzionamento. Essendo un sistema meccanico, era intrinsecamente meno preciso rispetto agli attuali sistemi elettronici.
Gli Impianti a Gas: GPL e Metano
Negli ultimi anni, il GPL e il metano hanno radicalmente influenzato il mercato automobilistico, offrendo un'alternativa valida ai carburanti tradizionali come benzina e diesel. Molte auto a benzina possono essere convertite a gas, mentre altre sono prodotte direttamente in versione bifuel (benzina/gas). Questi veicoli godono di notevoli privilegi, tra cui un vantaggio economico significativo in termini di costi del carburante e spesso anche benefici ambientali, in quanto le emissioni inquinanti sono generalmente inferiori.
Guardiamo attraverso un motore 4 tempi: ecco come funziona dall'interno un motore a scoppio

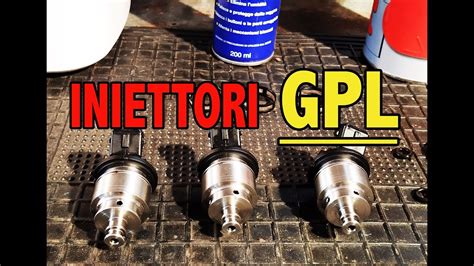

Iniettori GPL: Caratteristiche e Funzionamento
Un iniettore GPL è un dispositivo essenziale che permette di erogare il gas nel motore a combustione interna. Parte integrante del sistema di alimentazione bifuel, la sua funzione è quella di iniettare il carburante nel collettore di aspirazione nei tempi e nelle quantità ottimali. La precisione di questa operazione è fondamentale per l'efficienza complessiva del motore, influenzando potenza, consumi ed emissioni.
Gli iniettori GPL, simili per dimensione a quelli a benzina, sono installati sotto il cofano dell'auto bifuel, collegati al motore direttamente al collettore di aspirazione, o tramite ugelli calibrati e appositi tubicini. Il loro funzionamento è controllato da una centralina elettronica specifica per l'impianto GPL, che dialoga con la centralina originale a benzina. Questa centralina stabilisce la quantità e il momento esatto in cui il gas deve entrare nel collettore di aspirazione e quindi nella camera di combustione, attivando un solenoide o un'elettrovalvola interna all'iniettore per il tempo necessario a far fluire la corretta quantità di gas.
Manutenzione e Problemi degli Iniettori GPL:I problemi occasionali che possono affliggere gli iniettori GPL sono spesso causati dall'utilizzo di gas contaminato da sostanze estranee come sabbia, oli o paraffine. Questi depositi possono accumularsi all'interno degli iniettori, causando malfunzionamenti del motore. Per prevenire o mitigare questa anomalia, è consigliabile l'uso periodico di additivi per la pulizia degli iniettori GPL. In caso di danno grave, potrebbe essere necessaria la sostituzione degli iniettori. È importante sottolineare che gli impianti a gas sono dotati di opportuni filtri di protezione che contribuiscono a preservare il corretto funzionamento degli iniettori per lungo tempo.
Iniettori Metano (GNC): Specificità e Gestione
Il metano, o GNC (Gas Naturale Compresso), è un idrocarburo che costituisce quasi interamente la miscela gassosa denominata gas naturale. È un ottimo carburante per i motori ad accensione comandata, permettendo di raggiungere ottime prestazioni, bassi consumi, emissioni ridottissime e una quasi totale assenza di residui carboniosi all'interno del motore, oltre a una ridotta rumorosità complessiva.
I motori alimentati a metano, siano essi veicoli convertiti o fabbricati ad uso metano, sono spesso equipaggiati con due linee di iniettori: una per la benzina e una per il metano. In alcuni casi, un sistema di gestione dedicato può soppiantare completamente l'iniezione di benzina. L'iniezione del gas nel motore segue il movimento del diaframma, attratto da un elettromagnete.
Il metano, a differenza del GPL, necessita di una pressione di liquefazione e, di conseguenza, di stoccaggio nei serbatoi dell'automobile, molto superiore a quella del GPL, arrivando a quasi 300 atmosfere. Il gas viene stoccato tipicamente a 216 atmosfere all'interno di bombole installate nel baule del veicolo. L'acqua derivata dall'impianto di raffreddamento del motore fornisce il calore necessario per prevenire il congelamento del riduttore di pressione.
Rifornimento e Prestazioni:Il rifornimento di un veicolo a metano in una moderna stazione di servizio dotata di erogatori a peso richiede circa 2/3 minuti per un veicolo di medie dimensioni (con una bombola da 80-100 litri). A parità di combustibile consumato, la resa del motore a metano è sensibilmente inferiore rispetto alla benzina, il che si traduce in una perdita di potenza.
Differenze Strutturali e Funzionali tra Iniettori GPL e Metano
Pur condividendo una struttura di base simile agli iniettori a benzina, gli iniettori per impianti a gas (GPL e metano) sono progettati per lavorare con un combustibile allo stato gassoso e con caratteristiche fisiche diverse. Il cuore dell'iniettore è un corpo metallico (solitamente lega di alluminio o acciaio) con un otturatore comandato elettromagneticamente. Una bobina elettrica, alimentata dalla centralina dell'impianto gas, genera un campo magnetico che solleva un'ancora metallica, permettendo l'apertura dell'otturatore e il passaggio del gas verso il collettore di aspirazione.
Gli iniettori sono collegati a un "rail", una barra distributrice che alimenta ciascun cilindro in modo separato ma sincronizzato. La precisione costruttiva è cruciale, poiché tolleranze interne minime e la presenza di impurità possono compromettere il funzionamento.
Pressione e Densità Energetica
Le differenze principali tra gli iniettori GPL e quelli per metano sono strettamente correlate alle caratteristiche fisiche dei due combustibili:
- GPL: Ha un potere calorifico superiore rispetto al metano e lavora a pressioni inferiori dopo la vaporizzazione. Il riduttore/vaporizzatore ha il compito di vaporizzare il gas che arriva in condizione liquida dal serbatoio e, gestendone la pressione, lo invia agli iniettori del gas.
- Metano: Richiede pressioni di stoccaggio molto più elevate e un sistema di regolazione della pressione più marcato. Gli iniettori per metano sono generalmente progettati per gestire portate volumetriche maggiori, poiché il metano ha una densità energetica inferiore rispetto al GPL. Questo implica che, per erogare la stessa potenza, è necessario iniettare una quantità maggiore di metano.
Evoluzione e Tipologie di Iniettori Gas
L'evoluzione tecnologica ha portato allo sviluppo di diverse tipologie di iniettori. I primi impianti utilizzavano iniettori meno precisi e più lenti, spesso soggetti a usura. Con l'introduzione dei sistemi sequenziali fasati, si è passati a iniettori elettromagnetici ad alta velocità, garantendo tempi di risposta rapidi. Oggi esistono iniettori a singolo elemento e rail integrati con più uscite. Alcuni modelli sono revisionabili, permettendo la sostituzione di componenti interni, mentre altri sono sigillati e devono essere sostituiti integralmente in caso di guasto. Le differenze riguardano velocità di apertura e chiusura, portata massima, resistenza alle impurità e durata nel tempo.
Guasti e Manutenzione degli Iniettori a Gas
Gli iniettori GPL e metano sono soggetti a usura e contaminazione. Uno dei problemi più comuni è l'accumulo di residui oleosi o paraffinosi, soprattutto nel caso del GPL. Questi depositi possono rallentare il movimento dell'otturatore, causando iniezioni irregolari. Altri difetti frequenti includono l'usura della molla interna o dell'ancora elettromagnetica, che possono alterare i tempi di risposta, e problemi elettrici come interruzioni della bobina o falsi contatti nel cablaggio.
I sintomi più evidenti di un malfunzionamento degli iniettori includono minimo irregolare, strattonamenti in accelerazione, perdita di potenza, aumento dei consumi e l'accensione della spia motore.
Cause dei Guasti:Le cause dei guasti sono molteplici:
- Mancanza di manutenzione: La sostituzione tardiva dei filtri gas favorisce il passaggio di impurità.
- Qualità del carburante: Gas con elevato contenuto di residui può accelerare l'usura.
- Elevato chilometraggio: Contribuisce al deterioramento dei componenti meccanici.
- Sollecitazioni termiche: Le variazioni di temperatura tra avviamento a freddo e funzionamento a regime possono causare dilatazioni e micro-usure.
La Durata e la Manutenzione degli Iniettori Gas
La durata media di un iniettore GPL o metano può variare significativamente in base alla qualità del componente e alle condizioni di utilizzo. Generalmente, si parla di percorrenze comprese tra 80.000 e 150.000 chilometri. Tuttavia, con una manutenzione adeguata, è possibile raggiungere chilometraggi superiori. La sostituzione periodica dei filtri gas, la verifica della pressione del riduttore e una corretta calibrazione dell'impianto sono interventi fondamentali per preservare l'efficienza degli iniettori.
Vantaggi Economici e Ambientali degli Impianti a Gas
Gli impianti a GPL e a metano rappresentano una soluzione consolidata per ridurre i costi di esercizio e le emissioni inquinanti rispetto ai carburanti tradizionali. Il vantaggio più significativo è il costo del carburante: la spesa per il metano è inferiore di circa il 60% rispetto alla benzina. Il prezzo di un kg di metano si aggira intorno a 80 centesimi, e l'energia contenuta in un kg permette di percorrere in media 1,5/1,6 volte la strada percorribile con un litro di benzina. Le auto a GPL consumano circa il 20% in più rispetto a quelle a benzina, ma con un costo al litro inferiore.
Dal punto di vista ambientale, il metano è considerato il carburante ecologico per eccellenza, essendo un gas naturale la cui combustione restituisce vapore acqueo, senza produrre particolato. Sebbene la miscela utilizzata negli impianti a metano per auto contenga altri gas e additivi, le emissioni sono notevolmente ridotte. Anche i veicoli alimentati a GPL hanno emissioni inquinanti inferiori rispetto alla benzina e non producono particolato, e il GPL bruciando non produce residui carboniosi.
Confronto tra Impianto a Metano e GPL: Costi, Prestazioni e Autonomia
La scelta tra metano e GPL è una delle prime considerazioni per chi desidera convertire il proprio veicolo a gas. Entrambi offrono vantaggi, ma presentano anche differenze significative:
Costo Iniziale dell'Impianto: Il costo iniziale di un impianto a metano è generalmente superiore a quello di un impianto GPL. Tuttavia, il maggior costo viene ammortizzato più rapidamente grazie al minor prezzo del carburante metano. Inoltre, le bombole per il metano richiedono revisione ogni 4-5 anni, mentre quelle per il GPL devono essere sostituite ogni 10 anni.
Calo di Prestazioni: Un motore alimentato a GPL subisce un calo di prestazioni minimo, che può essere ottimizzato con una diversa mappatura della centralina gas (a discapito dei consumi). Con un impianto a metano, il calo di prestazioni è maggiore, nell'ordine del 10%, specialmente in termini di ripresa e scatto. Tuttavia, rispetto al metano, il GPL ha il vantaggio di non far perdere prestazioni alla macchina.
Parcheggio in Garage Sotterranei: Le vetture alimentate a GPL, dotate degli attuali dispositivi di sicurezza, possono essere parcheggiate nei garage sotterranei fino al livello del 1° piano interrato. Per il metano non vi sono restrizioni simili.
Spazio del Bagagliaio: Le bombole per il metano, a causa della loro forma cilindrica, sono spesso posizionate nel bagagliaio, dietro il sedile posteriore, limitandone lo spazio utile di carico. Il serbatoio a forma toroidale del GPL può essere montato nel vano della ruota di scorta, lasciando intatto lo spazio del bagagliaio.
Autonomia: Entrambi i sistemi trasformano il veicolo in bifuel, consentendo di viaggiare sia a gas che a benzina e aumentando l'autonomia complessiva del veicolo in funzione delle dimensioni del serbatoio del gas.
Rete di Distributori: La rete di distributori GPL in Italia è capillarmente distribuita, con circa 3.000 stazioni di rifornimento. La rete di distributori metano è ampiamente sviluppata al Nord, ma si sta espandendo rapidamente anche al Sud negli ultimi anni.
Trasformazione di Motori a Iniezione Diretta a Gas
La trasformazione di auto con motori a iniezione diretta di benzina in veicoli a metano o GPL presenta sfide e considerazioni specifiche. In questi impianti aftermarket, una percentuale di benzina deve essere iniettata costantemente (variabile tra 3-5% e 100% in funzione del regime di funzionamento) per salvaguardare gli iniettori della benzina. Questo perché i residui della benzina presenti nell'iniettore, non utilizzati durante il funzionamento a gas, tendono a incrostare l'ugello a causa delle alte temperature di combustione del metano/GPL. Le microiniezioni di benzina servono a mantenere pulito e raffreddato l'iniettore, evitando la formazione di incrostazioni che ne comprometterebbero il funzionamento.
Questa necessità di utilizzare una percentuale di benzina può ridurre il risparmio economico della trasformazione, specialmente per utilizzi prevalentemente cittadini dove il motore al minimo potrebbe funzionare sempre a benzina, o in autostrada a regimi elevati. Tuttavia, se la scelta è dettata da criteri ambientali, il vantaggio rimane netto. Le case madri, come VW con il suo TSI Ecofuel, riescono a ottimizzare i motori in modo più specifico, arrivando a soluzioni dove l'iniezione di benzina è minima o assente durante il funzionamento a metano, salvo per l'avviamento o a basse temperature. Questo suggerisce che lo sviluppo futuro degli impianti aftermarket potrebbe portare a ridurre ulteriormente il contributo della benzina.
I Produttori di Impianti a Gas e Innovazioni
Il mercato degli impianti a gas è caratterizzato dalla presenza di aziende altamente specializzate che hanno investito nello sviluppo di iniettori sempre più performanti. Tra i nomi più noti a livello internazionale si trovano:
- Landi Renzo: Azienda italiana con una lunga tradizione, riconosciuta per l'affidabilità dei suoi componenti.
- BRC Gas Equipment: Molto diffuso sia nel mercato aftermarket sia nelle forniture OEM per case automobilistiche, apprezzato per precisione e durata.
- Zavoli: Offre soluzioni tecnologicamente avanzate per impianti sequenziali.
- Lovato: Realtà storica nel settore delle conversioni a gas.
- Prins: Azienda olandese nota per sistemi ad alte prestazioni, diffusi su veicoli di fascia medio-alta.
- OMVL: Un punto di riferimento per qualità e innovazione.
Queste aziende continuano a migliorare la tecnologia degli iniettori e degli impianti nel loro complesso, cercando soluzioni innovative per superare le sfide poste dai motori moderni, in particolare quelli a iniezione diretta. La ricerca si concentra sulla riduzione del consumo di benzina nei sistemi bifuel, sullo sviluppo di iniettori bivalenti benzina/metano e sull'ottimizzazione della durata e dell'affidabilità dei componenti.
Gli iniettori GPL e metano sono componenti sofisticati che svolgono un ruolo determinante nel garantire efficienza, affidabilità e prestazioni nei veicoli alimentati a gas. La loro struttura elettromeccanica richiede precisione costruttiva e manutenzione regolare per assicurare un funzionamento ottimale nel tempo. Comprendere le differenze tra le tipologie disponibili, i difetti più comuni e le cause dei guasti permette di intervenire tempestivamente, evitando danni più gravi al motore e massimizzando i benefici economici ed ecologici offerti dagli impianti a gas.
