Il sistema frenante è uno dei componenti più critici per la sicurezza di un veicolo, e i dischi freno giocano un ruolo fondamentale in questo. La loro usura, se non monitorata attentamente, può portare a significative compromissioni dell'efficacia frenante e a potenziali pericoli. Questo articolo si propone di esplorare in dettaglio lo spessore dei dischi freno per la Volkswagen Touran, analizzando i parametri tecnici, le conseguenze di un disco usurato e le corrette procedure di sostituzione, fornendo informazioni utili sia per il neofita che per il professionista del settore.
Adattamento e Codici dei Dischi Freno per Volkswagen Touran

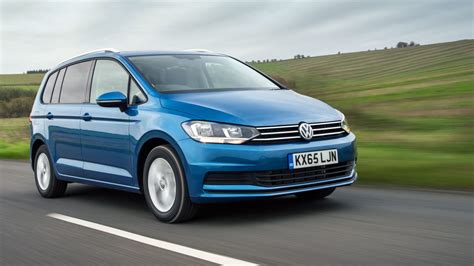

La Volkswagen Touran, in particolare il modello I Monovolume prodotto tra il 2003 e il 2010, richiede specifici dischi freno per garantire un funzionamento ottimale. La compatibilità è un aspetto primario nella scelta dei componenti. L'elenco dei codici OE (Original Equipment) forniti è di cruciale importanza per identificare i ricambi originali o equivalenti. Tra questi, troviamo codici come 1K0615601AC, 1K0615601AJ e 1K0615601L, distribuiti sotto i marchi AUDI, SEAT, SKODA e VW. La conoscenza di questi codici OE permette di effettuare una ricerca mirata e di assicurarsi l'acquisto di un pezzo perfettamente compatibile con il proprio veicolo.
Oltre ai codici OE, esiste un vasto panorama di codici alternativi offerti da produttori indipendenti. Questi codici, come quelli di BLUE PRINT (ADV184305), FEBI BILSTEIN (23572, 36215), QUINTON HAZELL (665000, BDC5423, BSF5423) e molti altri, indicano prodotti che, pur non essendo originali, rispettano le specifiche tecniche richieste dal costruttore. La disponibilità di un'ampia gamma di codici alternativi permette una maggiore flessibilità nella scelta, spesso traducendosi in un risparmio economico senza compromettere la qualità e la sicurezza.
Parametri Tecnici del Disco Freno: Il Caso Tomex TX 70-79
Per comprendere appieno le caratteristiche di un disco freno, è essenziale analizzare i suoi parametri tecnici. Prendiamo come esempio il disco Tomex, codice TX 70-79, specificamente progettato per l'asse posteriore della Volkswagen Touran.
- Spessore del Disco Freno [mm]: Il valore nominale è di 12 mm. Questo è lo spessore del disco quando è nuovo e in perfette condizioni.
- Spessore Minimo [mm]: Il limite di usura è fissato a 10 mm. Questo valore indica lo spessore al di sotto del quale il disco non è più considerato sicuro ed efficace e deve essere tassativamente sostituito.
- Altezza [mm]: 48,6 mm è l'altezza totale del disco, un parametro che influisce sull'alloggiamento all'interno del sistema frenante.
- Peso [kg]: 9,05 kg è il peso del disco, un fattore che, sebbene secondario per l'utente finale, è considerato in fase di progettazione per l'equilibrio complessivo del veicolo.
- Diametro Esterno [mm]: 256 mm è il diametro del disco, una misura fondamentale per la sua compatibilità e per la superficie di attrito disponibile.
- Diametro del Foro di Centraggio [mm]: 65 mm è il diametro del foro centrale, che assicura il corretto posizionamento del disco sul mozzo ruota.
- Ø Posizioni dei Fori [mm]: 112 mm si riferisce al diametro del cerchio su cui sono disposti i fori per i bulloni della ruota, un altro elemento cruciale per l'accoppiamento.
- Tipo di Dischi Freno: "Pieno" indica che il disco non presenta fori o scanalature interne, a differenza dei dischi ventilati.
- Superficie: "Verniciato" si riferisce al trattamento superficiale applicato per proteggere il disco dalla corrosione, facilitando anche il montaggio in quanto non richiede sgrassaggio preliminare.
La Scienza Dietro i Dischi Freno: Materiali e Processi Produttivi
I dischi freno dell'azienda polacca Tomex Brakes sono prodotti con ghisa della massima qualità, caratterizzata da un tenore di carbonio ottimizzato. Questa scelta non è casuale: un contenuto di carbonio ben bilanciato è essenziale per garantire un'adeguata dissipazione del calore e una resistenza superiore allo stress termico. Il processo di fusione dei dischi è meticolosamente monitorato attraverso moderni sistemi informatici, assicurando una consistenza e una qualità del materiale costanti. Successivamente, i dischi vengono sottoposti a una precisa lavorazione della loro geometria, garantendo tolleranze strette e una planarità essenziale per un corretto funzionamento.
La composizione specifica del materiale utilizzato nella produzione dei dischi Tomex è studiata per distribuire uniformemente la temperatura durante il processo di frenatura. Questa uniformità termica è fondamentale per ridurre il fenomeno delle cricche dovute all'effetto delle alte temperature, noto come fessurazione termica. Inoltre, questo approccio produttivo elimina efficacemente il rischio di cricche trasversali o superficiali, nonché di deformazioni lineari che potrebbero compromettere l'integrità del disco e la sicurezza del veicolo.
Il processo di produzione, che include l'applicazione di uno strato protettivo sul disco, offre un duplice vantaggio. In primo luogo, protegge meglio il prodotto dalla corrosione, prolungandone la vita utile anche in condizioni ambientali avverse. In secondo luogo, agevola il montaggio nell'auto, poiché i dischi trattati in questo modo non richiedono la fase di sgrassaggio, un passaggio che, se non eseguito correttamente, può portare a problemi di frenata fin dall'inizio.
Come Scegliere i Dischi Freno Corretti
La selezione dei dischi freno giusti per la propria Volkswagen Touran richiede un approccio metodico. Ci sono tre aspetti fondamentali da considerare per effettuare una scelta informata e sicura:
Adattamento al Veicolo: Come già discusso, è imperativo verificare la compatibilità dei dischi con il modello specifico del veicolo, l'anno di produzione e, talvolta, anche la motorizzazione. L'utilizzo di codici OE e alternativi appropriati garantisce questo aspetto.
Elenco Dettagliato dei Parametri: Ogni disco freno possiede specifiche tecniche uniche, come lo spessore nominale, lo spessore minimo, il diametro esterno, il diametro del foro di centraggio e il tipo di disco (pieno o ventilato). Questi dati, reperibili nelle schede tecniche dei prodotti o tramite consulenze specializzate, devono essere confrontati con le specifiche originali del veicolo.
Qualità e Affidabilità del Produttore: La scelta del produttore è un indicatore di qualità. L'azienda TOMEX BRAKES, ad esempio, viene descritta come la più grande e con più esperienza in Polonia nella produzione di elementi del sistema frenante, rinomata sia sul mercato nazionale che internazionale. Affidarsi a marchi con una solida reputazione nel settore garantisce prodotti che rispettano elevati standard di sicurezza e prestazioni.
L'Importanza Critica dello Spessore Minimo del Disco Freno
La discussione sullo spessore dei dischi freno è centrale per la sicurezza. Mentre l'usura delle pastiglie è un controllo più frequente, l'usura dei dischi viene spesso trascurata, portando a un errore comune: credere che il disco freno non sia soggetto a usura. In realtà, il medesimo fenomeno che causa l'usura delle pastiglie (l'attrito) produce con il tempo anche l'usura del disco freno.
Il limite di usura del disco, identificato come lo spessore minimo al di sotto del quale la corretta efficacia dell'azione frenante non è più garantita, è un parametro fondamentale da monitorare durante i controlli periodici. Questo dato è spesso impresso direttamente sul disco stesso, indicato dalla sigla "MIN TH" (Minimum Thickness) seguita dal valore in millimetri.
Conseguenze dell'Uso di un Disco Freno Consumato
L'impiego di un disco freno usurato, ovvero che ha raggiunto o superato il suo spessore minimo, innesca una serie di criticità e malfunzionamenti che possono avere ripercussioni serie sulla sicurezza:
- Ridotta Capacità di Dissipazione del Calore: Uno spessore ridotto significa una minore massa del disco, che a sua volta si traduce in una minore capacità di assorbire e dissipare il calore generato durante la frenata. Questo porta a un surriscaldamento più rapido.
- Diminuzione della Resistenza Meccanica: Un disco più sottile è meccanicamente più debole e più suscettibile a deformazioni o rotture sotto stress.
- Formazione di Cricche Termiche: L'aumento delle temperature, combinato con uno spessore ridotto e le inevitabili sollecitazioni, favorisce la formazione di cricche sulla fascia frenante.
- Deformazione del Disco: Il disco usurato può deformarsi, causando vibrazioni anomale e rumori sgradevoli durante la frenata, oltre a una frenata meno efficace.
- Allungamento della Corsa del Pedale: La riduzione dello spessore della fascia frenante può portare a un allungamento della corsa del pedale del freno. Nei casi estremi, questo può causare problemi al pistoncino della pinza, come la perdita di tenuta o il malfunzionamento delle pastiglie.
Fenomeni Pericolosi Legati all'Uso di Dischi Usurati
Oltre ai problemi sopra citati, l'utilizzo di dischi usurati, specialmente in condizioni di utilizzo gravoso del veicolo (come discese prolungate o guida sportiva), può innescare fenomeni molto pericolosi:
- Vapor Lock: L'elevata temperatura del disco, unita a un numero elevato di frenate, può generare un surriscaldamento del liquido frenante (superiore ai 200°C). Questo surriscaldamento porta alla formazione di bolle d'aria all'interno del circuito frenante. Essendo l'aria comprimibile, il pedale del freno può essere schiacciato fino in fondo senza produrre alcuna decelerazione, con conseguenze potenzialmente disastrose.
- Fading: Anche il fenomeno del fading è strettamente legato all'incremento delle temperature. La riduzione dello spessore del disco e l'utilizzo gravoso dell'auto causano un aumento della temperatura, che a sua volta porta a una diminuzione del coefficiente di attrito tra pastiglia e disco. Il risultato è un significativo incremento dello spazio di frenata, rendendo il veicolo meno reattivo e più difficile da controllare.
Misurazione e Sostituzione dello Spessore Minimo del Disco Freno

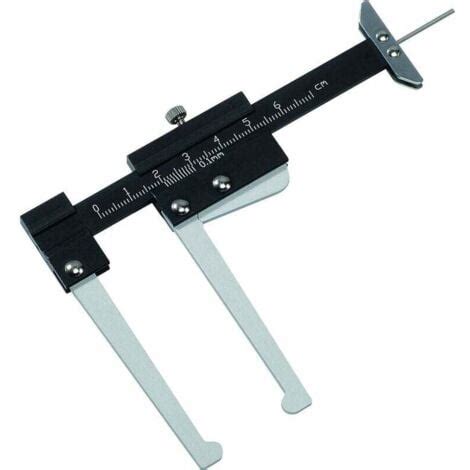

Per misurare correttamente lo spessore minimo di un disco freno, è indispensabile l'uso di un calibro di precisione. La misurazione deve essere effettuata in almeno quattro punti diversi sulla circonferenza del disco. Il valore più basso registrato deve essere preso come riferimento per valutare lo stato complessivo del disco.
Questo valore misurato deve poi essere confrontato con quello indicato sulla superficie del disco come "MIN TH" (Minimum Thickness). Se la misurazione effettuata restituisce valori inferiori a quelli indicati da "MIN TH", è obbligatorio procedere con la sostituzione del disco.
È fondamentale sottolineare che la sostituzione dei dischi freno deve sempre avvenire in coppia, ovvero su entrambi i lati dello stesso asse (anteriore destro e anteriore sinistro, o posteriore destro e posteriore sinistro), anche se solo un disco risultasse sotto il livello minimo di usura. Questo garantisce una ripartizione equilibrata della forza frenante tra le due ruote, evitando sbilanciamenti e mantenendo la stabilità del veicolo.
La Manutenzione Preventiva: La Chiave per un Impianto Frenante Affidabile
Per garantire l'incolumità di guidatore e passeggeri, è essenziale controllare l'intero impianto frenante su base periodica. Una manutenzione preventiva regolare permette di identificare precocemente eventuali problemi e di intervenire prima che questi possano causare danni maggiori o compromettere la sicurezza.
Ad ogni ispezione, tutti i componenti che presentano segni di usura o guasto devono essere necessariamente sostituiti. Oltre al controllo dello spessore dei dischi e delle pastiglie, è importante verificare lo stato dei tubi flessibili, delle pinze freno, del liquido frenante e del servofreno.
In occasione della revisione del veicolo, sia essa ordinaria o straordinaria, è importante effettuare anche un controllo visivo approfondito dello stato dei dischi freno. La presenza di cricche, deformazioni, rigature profonde o alterazioni del colore può essere indice di problemi pregressi o imminenti.
GASI TECNICA:Manutenzione freni auto d’epoca,quanto e’ importante l’olio giusto ?
La scelta di componenti di qualità, come i dischi freno Brembo Xtra con la loro foratura specifica, o prodotti da aziende con una lunga storia nel settore come Tomex Brakes, contribuisce significativamente all'affidabilità e alle prestazioni dell'impianto frenante. La foratura dei dischi Brembo Xtra, ad esempio, non è solo un elemento estetico, ma migliora il grip e la risposta in frenata, specialmente nelle fasi iniziali. Questo dimostra come l'innovazione tecnologica e la ricerca e sviluppo, basate sull'esperienza nel mondo delle competizioni e delle case automobilistiche, portino a soluzioni sempre più performanti e sicure.
In conclusione, la gestione dello spessore dei dischi freno per la Volkswagen Touran, come per qualsiasi altro veicolo, è un aspetto non negoziabile della manutenzione automobilistica. Comprendere i parametri tecnici, riconoscere i segnali di usura e procedere alla sostituzione tempestiva dei componenti usurati sono passi fondamentali per garantire un sistema frenante efficiente e sicuro in ogni condizione di guida.
