Il sistema Common Rail rappresenta una pietra miliare nell'evoluzione dei motori Diesel, un'innovazione che ha rivoluzionato l'efficienza, le prestazioni e le emissioni. Nato da un'intuizione italiana, il sistema Common Rail è stato sviluppato e perfezionato nel corso degli anni, diventando lo standard per la maggior parte dei motori Diesel moderni. Tuttavia, la complessità intrinseca di questi sistemi, unita al desiderio di ottimizzare ulteriormente le prestazioni, porta talvolta a interventi di modifica che richiedono una comprensione approfondita del loro funzionamento. Questo articolo si propone di esplorare le modifiche al sensore rail su un motore 1.3 Multijet da 75 CV, analizzando le ragioni dietro tali interventi, le tecniche impiegate e le potenziali conseguenze.
Le Origini del Common Rail: Un Progetto Italiano
Il sistema Common Rail, un progetto interamente italiano, affonda le sue radici nei primi anni '90 grazie all'ingegno dell'ingegnere Mario Ricco. Sebbene l'idea fosse nata in quel periodo, è solo nel 1997 che il mercato ha visto le prime applicazioni su strada: l'Alfa 156 1.9 JTD e la Mercedes Classe C 220 CDI. L'Alfa 156 montava un motore 1.9 JTD a quattro cilindri, con una potenza di 105 cavalli, dotato di turbocompressore a geometria fissa e intercooler. La Mercedes, invece, presentava un motore 2.2 a quattro cilindri da 125 cavalli.
Entrambi i motori impiegavano un nuovo sistema di iniezione, ingegnerizzato e prodotto da Bosch, che offriva vantaggi significativi rispetto ai sistemi precedenti. I due principali benefici erano l'elevata pressione di iniezione, che nella prima generazione Bosch raggiungeva i 1350 bar, e l'indipendenza tra la posizione del pistone e la capacità di generare iniezioni multiple. Questo era possibile grazie all'accumulo del gasolio ad alta pressione in un serbatoio comune, il "rail".

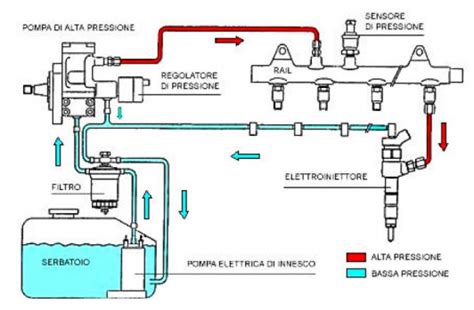

Ogni elettro-iniettore, inizialmente elettromagnetico, riceveva gasolio pressurizzato attraverso condotti metallici. La centralina ECU (Electronic Control Unit) gestiva l'apertura dello spillo dell'iniettore tramite un segnale PWM (Pulse Width Modulation) inviato al solenoide interno. Per generare le pressioni richieste, il sistema utilizzava una pompa a tre pompanti radiali, azionata dalla cinghia di distribuzione. Un modulatore di pressione, montato sulla pompa o sul rail, fungeva da bypass, controllato dalla centralina ECU, per evitare il superamento della pressione impostata nelle mappe interne, pressione monitorata da un sensore di pressione Common Rail. Questa architettura garantiva una pressione del gasolio stabile e indipendente dal regime di rotazione del motore, consentendo iniezioni multiple, precise e ottimizzate su tutto l'arco di giri.
Negli anni successivi, altri produttori adottarono sistemi simili, alcuni utilizzando un serbatoio sferico al posto del "flauto" lineare Bosch (come Ford sui motori 1.4 TDCi e 1.8 TDCi). Tuttavia, la tendenza generale ha portato all'uniformità, con la preferenza per il serbatoio lineare.
Dal punto di vista della gestione elettronica, i sistemi Common Rail presentano similitudini con quelli a iniettori-pompa. Vengono monitorati parametri come la massa d'aria aspirata (sensore MAF), la temperatura dell'aria aspirata, la temperatura del gasolio, il regime e la fase motore, la temperatura del liquido refrigerante, la posizione del pedale acceleratore, la pressione di sovralimentazione (sensore MAP) e la pressione di iniezione gasolio (sensore Rail). La centralina ECU, a sua volta, controlla la valvola EGR, la pressione di iniezione tramite il modulatore di pressione rail e l'apertura di ciascun elettro-iniettore.
Modifiche al Sensore Rail: Tecniche e Motivazioni
Il desiderio di incrementare la potenza e la coppia di un motore Common Rail spesso porta a considerare modifiche al sistema di iniezione. Nel caso specifico di un motore 1.3 Multijet da 69 CV (o 75 CV, a seconda delle versioni), una delle strategie discusse per aumentare la pressione del gasolio consiste nel manipolare il segnale proveniente dal sensore di pressione rail.

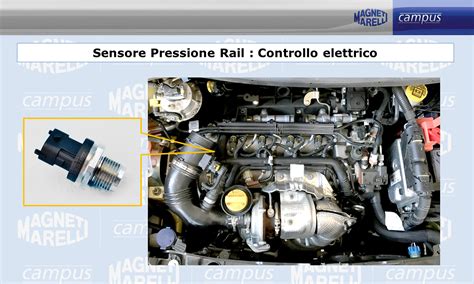

Una delle tecniche descritte prevede il taglio del filo dei +5 Volt sul connettore del flauto del rail, solitamente quello di sinistra (lato passeggero), identificato da un cavo di colore giallo-verde. Interponendo una resistenza da 39 Ohm con una potenza di mezzo Watt tra i due capi del filo spezzato, si mira a "ingannare" la centralina, facendole credere che la pressione del rail sia inferiore a quella reale. Questo, a sua volta, induce la centralina a comandare una maggiore pressione di iniezione per raggiungere il valore target impostato nelle mappe.
Le motivazioni dietro tali interventi sono generalmente legate alla ricerca di un incremento prestazionale. Si parla di un aumento di circa 25 CV e di una coppia "impressionante", rendendo il motore "molto più aggressivo". Questa modifica viene presentata come una soluzione semplice e immediata, contrapposta ai moduli aggiuntivi commerciali, spesso definiti "soldi buttati" in quanto contenenti al loro interno un semplice trimmer e qualche componente accessorio, talvolta con resistenze di potenza inadeguata che potrebbero stressare la ECU.
Tuttavia, è fondamentale sottolineare i rischi associati a tali manipolazioni. L'uso di resistenze con un wattaggio troppo elevato può surriscaldare la ECU e il rail, compromettendo l'affidabilità del sistema. La resistenza da 39 Ohm viene indicata come "al limite del recovery", suggerendo che un valore superiore (come 42 Ohm) potrebbe portare a malfunzionamenti e alla limitazione dei giri motore da parte della centralina.
Centraline Aggiuntive e Manipolazione del Segnale
Le centraline aggiuntive, o "box", rappresentano un altro approccio per incrementare le prestazioni dei motori Common Rail. Fin dalla fine degli anni '90, le aziende hanno sviluppato dispositivi che agiscono su parametri chiave come la pressione di iniezione e la pressione di sovralimentazione. Le prime centraline richiedevano collegamenti diretti al cablaggio del motore, interessando il sensore di pressione rail, il sensore di pressione turbo e il sensore del pedale acceleratore. L'introduzione di connettori originali nei primi anni 2000 ha reso queste centraline più accessibili anche ai privati.
Come funziona il sistema carburante nei motori Diesel? (Common Rail)
Questi moduli sono progettati per intercettare e modificare il segnale analogico in tensione fornito dal sensore di pressione rail alla centralina motore. Alterando questo segnale, la centralina viene indotta a comandare una maggiore pressione di iniezione. Sebbene questo possa portare a un aumento di potenza e coppia, un uso improprio o una configurazione errata possono causare seri problemi al propulsore.
Il rischio di guasto non è limitato alla centralina aggiuntiva stessa, ma può estendersi al sensore di pressione rail o ad altri componenti del sistema di iniezione. Un esempio citato riguarda una Grande Punto dove, dopo un intervento, si è manifestata l'accensione della spia motore, la protezione della turbina e la perdita di potenza, con errori diagnostici relativi al sensore MAP e potenziali problemi allo scarico o alla wastegate. In questi casi, il segnale del sensore potrebbe essere mancato o alterato per un certo periodo, per poi ritornare, indicando un'intermittenza o un malfunzionamento.
Evoluzione Tecnologica e Rischi Associati
L'evoluzione del sistema Common Rail ha visto l'introduzione di iniettori piezoelettrici, che richiedono una gestione elettronica differente rispetto ai precedenti elettromagnetici. Questo ha comportato la necessità di sviluppare centraline aggiuntive specifiche per garantire un'interfacciamento elettrico adeguato. Ulteriori sviluppi includono sistemi come l'i-ART di Denso, utilizzato da Volvo e Toyota, che impiega un sensore di pressione e temperatura per ogni singolo iniettore, permettendo un dosaggio ancora più preciso del gasolio.
Tuttavia, la manipolazione dei sistemi di iniezione ad alta pressione comporta intrinsecamente dei rischi. L'aumento della pressione del gasolio oltre le specifiche di progettazione può sottoporre a stress eccessivi componenti come gli iniettori, la pompa alta pressione, il rail e le tubazioni. Questo può portare a usura prematura, perdite o, nei casi più gravi, a rotture catastrofiche.
Inoltre, la centralina motore è progettata per operare entro determinati parametri di sicurezza. Modifiche che la "ingannano" o la costringono a lavorare al di fuori di questi limiti possono attivare strategie di protezione, come la limitazione dei giri motore (recovery), o causare danni permanenti. L'errore di "pressione Rail troppo alta" riscontrato in un tentativo di copiare le mappe della versione da 90 CV su quella da 75 CV è un chiaro esempio di come un intervento non calibrato possa portare a un funzionamento anomalo e all'attivazione dei sistemi di sicurezza della centralina.
È essenziale considerare che la mappatura originale di una centralina è il risultato di un complesso processo di calibrazione volto a ottimizzare prestazioni, consumi, emissioni e affidabilità. Qualsiasi modifica non eseguita da professionisti esperti e con strumentazione adeguata comporta un rischio significativo per l'integrità del motore e del veicolo.
Considerazioni Finali e Approccio Consigliato
La modifica del sensore rail su un motore 1.3 Multijet, sebbene possa apparire una soluzione semplice per ottenere un incremento di potenza, presenta notevoli rischi. La manipolazione diretta del segnale del sensore, l'uso di resistenze non adeguate o l'installazione di centraline aggiuntive di dubbia provenienza possono portare a malfunzionamenti, danni ai componenti del sistema di iniezione e compromissione dell'affidabilità generale del veicolo.
Per coloro che desiderano migliorare le prestazioni del proprio motore 1.3 Multijet, è fortemente consigliato rivolgersi a preparatori qualificati e specializzati in rimappature ECU. Questi professionisti dispongono delle conoscenze, degli strumenti e delle mappe calibrate per ottimizzare le prestazioni in modo sicuro e affidabile, rispettando i limiti di tolleranza dei componenti e le normative sulle emissioni. L'approccio "fai da te" alla modifica dei sistemi di iniezione ad alta pressione è sconsigliato e può comportare costi di riparazione ben superiori al presunto risparmio.
