Nel moderno panorama automobilistico, il comfort dell'abitacolo è una priorità, e il sistema di climatizzazione gioca un ruolo centrale in questo aspetto. All'interno di veicoli complessi come il Volkswagen Passat B8, in particolare nelle versioni con climatizzatore bizona prodotte dal 2015, la gestione della temperatura interna è affidata a una serie di componenti sofisticati. Tra questi, l'elemento di regolazione o attuatore del flap di miscelazione aria, comunemente noto come "motorino miscelazione aria", riveste un'importanza cruciale per garantire una climatizzazione efficiente e personalizzabile.
Comprendere il Sistema di Climatizzazione Bizona del VW Passat B8
I sistemi di climatizzazione bizona, come quelli presenti nel VW Passat B8 dal 2015, offrono la possibilità di impostare temperature diverse per il lato guidatore e per il lato passeggero. Questa funzionalità aumenta notevolmente il comfort a bordo, permettendo a ciascun occupante di personalizzare l'ambiente termico in base alle proprie preferenze. La capacità di mantenere zone di temperatura distinte è il risultato di un'architettura HVAC complessa che include sensori di temperatura, una centralina elettronica di controllo e, soprattutto, una serie di attuatori che muovono i flap all'interno del condotto dell'aria.
Il cuore di questa capacità di differenziazione termica risiede nella gestione precisa dei flussi d'aria calda e fredda. L'aria che entra nell'abitacolo, sia essa riscaldata dal radiatore del riscaldamento o raffreddata dall'evaporatore dell'aria condizionata, viene convogliata attraverso specifici condotti. Lungo questi percorsi, i flap di miscelazione regolano la proporzione di aria calda e fredda che viene immessa nelle diverse zone dell'abitacolo.
L'Elemento di Regolazione, Valvola di Miscelazione: Un Componente Chiave
L'Elemento di Regolazione, Valvola di Miscelazione è un piccolo motore elettrico, spesso chiamato attuatore HVAC o servomotore del flap miscelatore. La sua funzione è quella di tradurre i comandi di temperatura impartiti dall'utente (attraverso il pannello di controllo manuale o automatico del climatizzatore) in un movimento meccanico preciso.
Installato all'interno del corpo di riscaldamento-climatizzazione, questo componente ruota la valvola di miscelazione che dosa il flusso d'aria calda e fredda. Immaginiamo questo processo come un rubinetto che miscela acqua calda e fredda: il motorino agisce in modo analogo, ma con l'aria. Ruotando il suo asse con passi precisi, riceve gli ordini dal comando di temperatura e posiziona il flap nella posizione ideale. Questa "posizione ideale" determina la proporzione esatta di aria calda e fredda che verrà erogata, ad esempio, sulle bocchette del lato guidatore o del lato passeggero, consentendo così di raggiungere la temperatura desiderata in ciascuna zona.
Nel contesto del VW Passat B8 con climatizzatore bizona, è plausibile che siano presenti più di un attuatore di miscelazione, uno per ciascuna zona di controllo della temperatura, oltre ad attuatori per la distribuzione dell'aria (ad esempio, verso il parabrezza, i piedi o le bocchette centrali). Ogni attuatore è un componente elettronico di precisione, progettato per operare in un ambiente con variazioni di temperatura e umidità. La sua capacità di posizionare il flap con estrema accuratezza è fondamentale per l'efficacia del sistema.

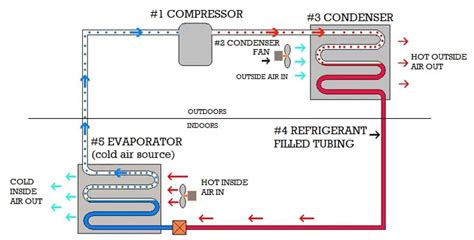

Come funzionano l'aria condizionata e il riscaldamento nella tua auto
Il Funzionamento Dettagliato del Motorino del Flap
Il motorino del flap di miscelazione è, in sostanza, un motorino passo-passo o un motore DC con un potenziometro integrato per il feedback di posizione. Quando il conducente o il passeggero seleziona una temperatura specifica sul pannello di controllo, la centralina del climatizzatore (unità di controllo climatronic) invia un segnale elettrico al motorino. Questo segnale comanda al motorino di ruotare in una direzione o nell'altra per spostare il flap.
Il flap, un'ala o una piastra mobile all'interno del condotto, ha il compito di regolare la quantità di aria che passa attraverso lo scambiatore di calore (per l'aria calda) o l'evaporatore (per l'aria fredda) e quanta aria bypassa questi componenti. Ad esempio, se si imposta una temperatura elevata, il motorino sposterà il flap in modo che la maggior parte dell'aria passi attraverso lo scambiatore di calore del riscaldamento. Al contrario, per una temperatura bassa, il flap devierà l'aria prevalentemente verso l'evaporatore.
Nei sistemi più avanzati, come quello del Passat B8, il feedback di posizione è fondamentale. Il potenziometro integrato nell'attuatore comunica costantemente alla centralina la posizione esatta del flap. Questo permette alla centralina di eseguire micro-regolazioni e di mantenere la temperatura desiderata con elevata precisione, compensando anche le variazioni delle condizioni esterne o interne all'abitacolo. Questa continua comunicazione tra l'attuatore e la centralina è ciò che rende il sistema così reattivo ed efficiente.
L'Importanza di un Corretto Funzionamento
Il corretto funzionamento dell'Elemento di Regolazione, Valvola di Miscelazione è cruciale per diversi aspetti della qualità dell'esperienza di guida e della manutenzione del veicolo.
- Comfort Termico: Un attuatore funzionante assicura che la temperatura impostata venga effettivamente raggiunta e mantenuta. Se il motorino si blocca o funziona male, l'aria potrebbe non essere miscelata correttamente, risultando in un abitacolo troppo caldo o troppo freddo, o con differenze significative tra le zone, vanificando la funzionalità bizona.
- Qualità dell'Aria nell'Abitacolo: Se il flap non si muove correttamente, potrebbe verificarsi un'inadeguata ventilazione, o un ricircolo d'aria non ottimale. Se il sistema non riesce a gestire l'umidità, si potrebbe avere un ambiente viziato o la formazione di condensa.
- Efficienza del Sistema HVAC: Un motorino malfunzionante può costringere il sistema a lavorare più duramente per cercare di compensare il problema, aumentando il consumo energetico (se l'aria condizionata deve funzionare costantemente per compensare l'aria calda non regolata) e stressando altri componenti come il compressore o la ventola. A lungo termine, questo può portare a guasti più costosi.
- Prolungamento della Vita del Sistema HVAC: Sostituire rapidamente l’Elemento di Regolazione, Valvola di Miscelazione garantisce un abitacolo sano, una climatizzazione efficiente e prolunga la vita del sistema HVAC. Un componente difettoso può mettere sotto stress l'intero sistema. Ad esempio, se un flap rimane bloccato in una posizione, il sistema potrebbe tentare di compensare aumentando la velocità della ventola o la potenza del compressore, causando un'usura prematura.
Sintomi di un Malfunzionamento
Come ogni componente meccanico ed elettronico, anche l'attuatore del flap di miscelazione può andare incontro a usura o guasti. Riconoscere i sintomi è il primo passo per una diagnosi e una riparazione tempestive.
- Differenza di Temperatura tra le Bocchette: Questo è uno dei sintomi più comuni, specialmente in un sistema bizona. Se da un lato (es. lato guidatore) esce aria calda e dall'altro (es. lato passeggero) aria fredda, o viceversa, quando si dovrebbe avere la stessa temperatura, è un chiaro segnale di un problema con l'attuatore o il flap di miscelazione.
- Impossibilità di Cambiare la Temperatura: Se, nonostante si agisca sui comandi del climatizzatore, la temperatura dell'aria in uscita dalle bocchette non cambia, o cambia solo minimamente, il motorino potrebbe essere bloccato o non rispondere ai comandi.
- Rumori Provenienti dal Cruscotto: Un motorino che sta per guastarsi o che è già guasto può produrre rumori di ticchettio, scricchiolio o ronzio provenienti dall'interno del cruscotto. Questi rumori sono spesso più evidenti quando si cambia l'impostazione della temperatura o si avvia il sistema di climatizzazione. I rumori indicano che gli ingranaggi interni del motorino sono usurati, spezzati o che il motore stesso sta lottando per muovere il flap.
- Flusso d'Aria Anomalo: In alcuni casi, il flap potrebbe bloccarsi in una posizione intermedia, causando un flusso d'aria ridotto o indirizzato in modo errato verso specifiche bocchette.
- Errori nel Display del Climatizzatore: Nei sistemi più avanzati, un malfunzionamento dell'attuatore può essere rilevato dalla centralina elettronica e visualizzato come un codice di errore sul display del climatizzatore o memorizzato nella memoria guasti del veicolo, leggibile tramite diagnostica OBD-II.
Diagnosi e Sostituzione

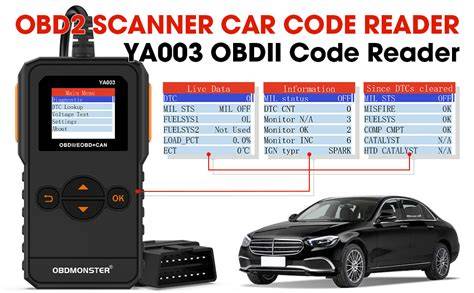

La diagnosi di un attuatore del flap di miscelazione difettoso richiede spesso l'uso di strumenti diagnostici specifici. Un meccanico professionista utilizzerà uno scanner OBD-II per leggere eventuali codici di errore e per testare il funzionamento degli attuatori in tempo reale. In alcuni casi, può essere necessario rimuovere parte del cruscotto o del rivestimento interno per accedere visivamente al motorino e verificarne il movimento.
La sostituzione dell’Elemento di Regolazione, Valvola di Miscelazione può variare in complessità a seconda della sua posizione. Nel VW Passat B8, come in molti veicoli moderni, alcuni attuatori sono facilmente accessibili dietro il vano portaoggetti o sotto il cruscotto, mentre altri possono richiedere la rimozione di componenti più importanti del cruscotto, rendendo l'operazione più laboriosa e costosa.
È importante utilizzare ricambi di qualità, preferibilmente originali o equivalenti, per garantire la compatibilità e la durata nel tempo. Un attuatore di bassa qualità potrebbe guastarsi prematuramente o non funzionare correttamente con il sistema elettronico del veicolo. Dopo la sostituzione, potrebbe essere necessaria una calibrazione del sistema di climatizzazione per assicurarsi che tutti i flap si muovano correttamente e siano allineati con le impostazioni del pannello di controllo. Questo processo di calibrazione è essenziale per il ripristino della piena funzionalità bizona e per l'accuratezza della regolazione della temperatura.
Considerando la complessità del sistema HVAC e l'importanza di una corretta installazione e calibrazione, è generalmente consigliabile affidare la sostituzione di questo componente a un professionista qualificato. Un intervento fai-da-te senza le giuste conoscenze e attrezzature potrebbe portare a ulteriori danni o a un funzionamento non ottimale del sistema. La tempestività nella sostituzione è, come menzionato, fondamentale non solo per il comfort, ma anche per prevenire l'usura o il danneggiamento di altri componenti del sistema di climatizzazione.
