Il corpo farfallato è un componente cruciale del sistema di aspirazione del motore, responsabile della regolazione della quantità d'aria che entra nella camera di combustione. In particolare per l'Opel Zafira, sia nelle versioni a benzina/metano che diesel, un malfunzionamento di questo componente può tradursi in una serie di problemi di prestazioni, tra cui minimo irregolare, spegnimenti improvvisi del motore e una generale perdita di potenza. Questa guida si propone di esplorare in dettaglio la sostituzione del corpo farfallato per l'Opel Zafira, analizzando i sintomi dei guasti, le procedure di smontaggio e pulizia, e le possibili soluzioni ai problemi più comuni.
Sintomi di un Corpo Farfallato Difettoso sulla Opel Zafira
Identificare un problema al corpo farfallato è il primo passo per una corretta diagnosi e riparazione. I proprietari di Opel Zafira, in particolare dei modelli che utilizzano questo componente, possono riscontrare diversi segnali d'allarme che indicano la necessità di un intervento. Uno dei sintomi più comunemente riportati è il minimo irregolare. Questo si manifesta con un motore che oscilla nei giri al minimo, a volte in modo marcato, creando una sensazione di instabilità durante la marcia o da fermo.
Un altro sintomo preoccupante è lo spegnimento improvviso del motore, specialmente a freddo o durante le manovre a bassa velocità. Questo può essere particolarmente pericoloso in situazioni di traffico intenso o durante la guida in condizioni avverse. La causa di questi spegnimenti è spesso legata a un'errata gestione del flusso d'aria al minimo da parte del corpo farfallato, che non riesce più a mantenere un regime stabile.
I proprietari di Zafira, soprattutto quelle con un chilometraggio elevato, potrebbero notare anche una perdita di potenza generale del motore. L'accelerazione può risultare meno pronta, e il veicolo potrebbe sembrare "spompato", faticando a raggiungere le prestazioni ottimali. Questo è spesso associato all'accumulo di depositi carboniosi e morchia all'interno del corpo farfallato e dei collettori di aspirazione, che limitano il passaggio dell'aria.

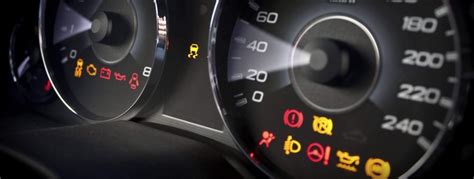

In alcuni casi, il malfunzionamento del corpo farfallato può innescare l'accensione di spie sul cruscotto, come la spia dell'ESP o la spia generica di avaria motore. Un caso specifico riportato da un utente ha visto l'accensione della spia ESP dopo un tentativo di pulizia del corpo farfallato, risolto successivamente staccando e ricollegando la batteria. Questo suggerisce una possibile interazione tra il sistema di controllo della trazione e le letture errate del corpo farfallato.
Comprendere il Corpo Farfallato e le Sue Funzioni
Per affrontare la sostituzione o la pulizia del corpo farfallato, è utile comprenderne il funzionamento. Il corpo farfallato è essenzialmente una valvola a farfalla, controllata elettronicamente (in molti modelli moderni) o tramite cavo (in modelli più datati), che si apre e si chiude in risposta alle richieste del conducente e alle strategie della centralina motore (ECM).
Quando si preme l'acceleratore, la valvola si apre maggiormente, permettendo a più aria di fluire nei cilindri. Quando si rilascia l'acceleratore, la valvola si chiude, riducendo il flusso d'aria. La centralina motore monitora costantemente parametri come la posizione della valvola a farfalla, il regime del motore, la temperatura dell'aria e la pressione nel collettore di aspirazione per ottimizzare la combustione.
Nei motori diesel, come il 1.9 DTI o il 2.0 DTI presenti su alcune Zafira, il corpo farfallato può avere anche funzioni aggiuntive, come il controllo del ricircolo dei gas di scarico (EGR) o la gestione della pressione del turbo. La presenza di morchia e depositi carboniosi, spesso derivanti dalla valvola EGR e dal sistema di ricircolo dei vapori d'olio, può compromettere il movimento fluido della farfalla, portando ai sintomi sopra menzionati.
L'accumulo di "morchia" nei collettori di aspirazione è un problema ben noto per molti motori diesel, e la pulizia frequente della valvola EGR (ogni 5.000 km, come riportato da un utente) è un indicatore della gravità del problema in alcuni casi. Questa morchia può accumularsi anche sul corpo farfallato, impedendone il corretto funzionamento.
Sostituzione o Pulizia: Valutare le Opzioni
Di fronte a un corpo farfallato che mostra segni di malfunzionamento, si presentano due opzioni principali: la pulizia o la sostituzione completa. La scelta tra le due dipende dallo stato del componente e dalla gravità del problema.
Pulizia del Corpo Farfallato
La pulizia è spesso la prima opzione da considerare, specialmente se il problema è causato dall'accumulo di depositi carboniosi e morchia. Esistono due approcci principali alla pulizia:
Pulizia a Montato: Questo metodo prevede l'utilizzo di spray specifici per la pulizia del corpo farfallato, con il motore acceso e accelerando rapidamente in successione. Tuttavia, come suggerito da esperti, questo metodo può essere rischioso. C'è il pericolo che piccoli pezzi di depositi si stacchino e finiscano sui pistoni, causando danni potenzialmente gravi al motore. Inoltre, pulire il corpo farfallato mentre è montato e il motore è acceso potrebbe portare a un apprendimento errato da parte della centralina o, nel peggiore dei casi, al danneggiamento del corpo farfallato stesso, soprattutto se si tratta di un'unità elettronica.

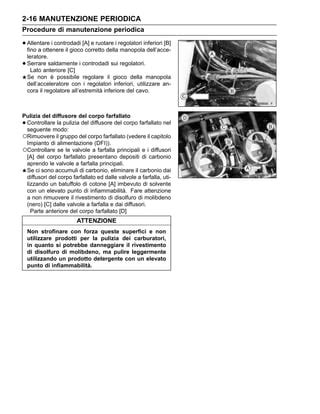

Pulizia da Smontato: Questa è considerata la procedura più sicura ed efficace. Smontare il corpo farfallato permette un accesso completo per rimuovere accuratamente tutti i depositi di morchia e carbonio. Una volta smontato, si possono utilizzare prodotti specifici per la pulizia, spazzole morbide e aria compressa per ripristinare il movimento fluido della farfalla. È fondamentale procedere con delicatezza, evitando l'uso di oggetti appuntiti o di forzare qualsiasi componente, per non danneggiare le parti interne, come l'albero motore o la molla di ritorno.
Un utente ha descritto un problema specifico di trasudo di olio dall'albero del corpo farfallato, indicando un potenziale guasto nella guarnizione o nell'albero stesso. In questi casi, la pulizia potrebbe non essere sufficiente, e potrebbe essere necessario intervenire sulla parte meccanica o procedere alla sostituzione.
Sostituzione del Corpo Farfallato
Se la pulizia non risolve il problema, o se il corpo farfallato è fisicamente danneggiato, la sostituzione è l'unica soluzione. Il mercato offre una vasta gamma di corpi farfallati, sia nuovi che usati, per diversi modelli di Opel Zafira.
Codici OE/OEM: È fondamentale individuare il codice OE/OEM corretto per il proprio veicolo. Un codice spesso citato è 93190367102. Altri codici possono variare a seconda dell'anno di produzione, del tipo di motore (benzina/metano o diesel) e della cilindrata.
Fonti di Ricambio:
- Autodemolizioni: Sono una fonte comune per corpi farfallati usati. Data inserita per un ricambio da Opel Zafira del 2006 (Gasolio 1910cc) a Salerno, e per modelli del 2005, 2006, 2012, 2013, 2007, 2008 (Metano/Benzina 1598cc) e 2012 (Gasolio 1956cc) da Padova. Lo stato del ricambio è indicato come "BUONO" in alcuni annunci.
- Negozi di Ricambi Auto: Offrono sia ricambi originali che compatibili.
- Online Marketplace: Piattaforme come eBay o Amazon possono offrire una vasta selezione di corpi farfallati, sia nuovi che usati.
È importante verificare la compatibilità del ricambio con il proprio modello specifico di Opel Zafira, prestando attenzione all'anno di produzione, alla cilindrata e al tipo di alimentazione (benzina, metano, diesel).
Procedura di Smontaggio e Sostituzione del Corpo Farfallato
Lo smontaggio e la sostituzione del corpo farfallato richiedono una certa manualità e conoscenza meccanica. Ecco una guida generale, che potrebbe necessitare di adattamenti specifici per il modello esatto di Zafira:
Preparazione: Scollegare il terminale negativo della batteria per evitare cortocircuiti. Assicurarsi di avere a portata di mano gli attrezzi necessari (chiavi a bussola, cacciaviti, pinze) e i nuovi componenti (corpo farfallato, guarnizioni, eventualmente spray per la pulizia).
Accesso al Corpo Farfallato: Il corpo farfallato è solitamente situato tra il filtro dell'aria e il collettore di aspirazione. Potrebbe essere necessario rimuovere il coperchio del motore, il tubo di aspirazione e altri componenti che ostacolano l'accesso.
Scollegamento dei Connettori: Scollegare con attenzione il connettore elettrico del corpo farfallato (se presente) e qualsiasi altro tubo o cavo collegato.
Rimozione delle Fascette e dei Tubi: Allentare le fascette che fissano il tubo di aspirazione al corpo farfallato e rimuovere eventuali tubi del vuoto o del sistema EGR.
Svitamento del Corpo Farfallato: Rimuovere le viti o i bulloni che fissano il corpo farfallato al collettore di aspirazione.
Rimozione del Vecchio Componente: Estrarre delicatamente il vecchio corpo farfallato. Potrebbe essere necessario fare leva leggermente se è incollato dalla guarnizione.
Pulizia della Superficie di Montaggio: Pulire accuratamente la superficie del collettore di aspirazione dove si innesta il corpo farfallato per garantire una tenuta perfetta con la nuova guarnizione.
Installazione del Nuovo Corpo Farfallato: Posizionare la nuova guarnizione sul collettore di aspirazione o sul nuovo corpo farfallato. Montare il nuovo corpo farfallato, avvitando le viti o i bulloni senza stringere eccessivamente inizialmente.
Serraggio Finale: Stringere le viti o i bulloni del corpo farfallato in modo incrociato e graduale, secondo le specifiche di coppia del produttore, per garantire una tenuta uniforme.
Ricollegamento dei Componenti: Ricollegare il tubo di aspirazione, le fascette, i connettori elettrici e qualsiasi altro elemento rimosso.
Ricollegamento della Batteria: Ricollegare il terminale negativo della batteria.
Apprendimento del Corpo Farfallato: Dopo la sostituzione, è spesso necessario effettuare una procedura di "apprendimento" o "reset" del corpo farfallato tramite strumentazione diagnostica. Questo permette alla centralina motore di adattarsi alla nuova posizione della farfalla e di ottimizzare il funzionamento del motore. Senza questa procedura, il motore potrebbe continuare a presentare problemi di minimo o di prestazioni.
AUTO SI SPEGNE e SINGHIOZZA - SMONTARE E RIMONTARE IL CORPO FARFALLATO - GUIDA COMPLETA
Gestione degli Errori e Problemi Post-Sostituzione
Dopo aver sostituito o pulito il corpo farfallato, è possibile che si verifichino degli errori o che i problemi persistano.
Errore P1895 e Spia ESP
Un utente ha segnalato l'accensione della spia ESP e la comparsa di un errore latente P1895 (Centralina di controllo motore (ECM). Segnale coppia effettiva - funzionamento difettoso del circuito) dopo aver tentato di pulire il corpo farfallato con il motore acceso. Sebbene staccare e ricollegare la batteria abbia risolto temporaneamente l'accensione della spia, l'errore latente rimaneva.
Questo errore suggerisce un problema nella comunicazione o nella lettura dei dati relativi alla coppia effettiva inviati dalla centralina motore. Potrebbe essere un problema di cablaggio, un sensore difettoso o, nel caso specifico, una conseguenza della pulizia "a caldo" che ha interferito con i sensori o le letture della centralina. La risoluzione consigliata è quella di cancellare il codice errore dalla centralina tramite uno scanner OBD2 e verificare se si ripresenta. Se l'errore persiste, potrebbe essere necessario un controllo più approfondito del cablaggio e dei sensori correlati.
Consumi Elevati e Perdita di Potenza
Se, dopo l'intervento, la macchina continua a consumare eccessivamente e a mostrare una perdita di potenza ("motore spompato"), è importante verificare alcuni aspetti:
- Apprendimento del Corpo Farfallato: Come accennato, la mancata procedura di apprendimento è una causa comune di questi problemi. Assicurarsi che questa fase sia stata completata correttamente.
- Tenuta del Sistema di Aspirazione: Verificare che tutte le fascette e i tubi siano ben serrati e che non ci siano perdite d'aria nel sistema di aspirazione dopo il corpo farfallato.
- Sensori Correlati: Controllare il funzionamento di altri sensori che influenzano la miscela aria-carburante, come il sensore MAF (flusso d'aria) o il sensore di ossigeno (sonda lambda).
- Problemi al Boardcomputer: Un utente ha notato che il boardcomputer segnava un consumo di 1 litro/100 km al minimo. Questo, se confermato, è considerato normale per molti veicoli, ma se associato a consumi elevati in marcia, potrebbe indicare un problema più profondo.
Trasudo d'Olio dall'Albero del Corpo Farfallato
Per il problema specifico del trasudo d'olio dall'albero del corpo farfallato (modello 48cpd1/E su motore diesel 1.9), come descritto da un utente, la soluzione potrebbe essere più complessa. Se il problema risiede nell'usura dell'albero, delle guarnizioni interne o della molla di ritorno, potrebbe essere necessaria la revisione della parte meccanica del corpo farfallato o la sostituzione dell'intero componente. La saldatura delle piste del circuito stampato, come indicato, risolve problemi elettronici, ma non quelli meccanici legati alle tenute.
Manutenzione Preventiva per il Corpo Farfallato
Per prolungare la vita utile del corpo farfallato e prevenire problemi futuri, è consigliabile adottare alcune pratiche di manutenzione preventiva:
- Utilizzo di Carburante di Qualità: Un carburante di buona qualità può ridurre la formazione di depositi carboniosi.
- Manutenzione della Valvola EGR: La pulizia regolare della valvola EGR e la verifica del suo corretto funzionamento possono limitare l'afflusso di morchia nel sistema di aspirazione.
- Controlli Periodici: Effettuare controlli visivi del corpo farfallato e del sistema di aspirazione durante la manutenzione ordinaria può aiutare a individuare precocemente eventuali accumuli eccessivi di sporco.
- Evitare la Pulizia a Motore Acceso: Se si decide di pulire il corpo farfallato, optare sempre per la procedura da smontato, seguendo scrupolosamente le istruzioni.
La cura del corpo farfallato, unitamente alla manutenzione generale del motore, contribuirà a garantire prestazioni ottimali e una maggiore affidabilità per la vostra Opel Zafira, sia essa alimentata a benzina, metano o diesel.
