La corretta misurazione della quantità di aria che entra nel sistema di aspirazione dei motori a benzina e diesel è fondamentale per assicurarne un funzionamento ottimale. Tale informazione serve infatti alla centralina del motore ECU per dosare la giusta quantità di carburante in rapporto alla massa d’aria presente. Ed è proprio a questo che serve il sensore MAF, meglio conosciuto come debimetro, installato tra il filtro dell’aria e la valvola a farfalla. Un debimetro sporco o difettoso può portare a una serie di problemi che compromettono le prestazioni del veicolo, la fluidità di guida e l'efficienza del motore.
Il Sensore MAF (Debimetro): Principio di Funzionamento
Il sensore MAF, o debimetro, è installato tra l’alloggiamento del filtro dell’aria e il collettore di aspirazione. Nei motori a benzina, la massa d’aria di aspirazione rappresenta il valore più importante per calcolare la massa di carburante necessaria. Per i motori diesel, il valore misurato ai carichi parziali viene utilizzato per controllare il ricircolo del gas di scarico, mentre a pieno carico serve a limitare il fumo nero.
In passato venivano usati dei misuratori meccanici (VAF) per calcolare il volume d’aria di aspirazione: l’aria fluiva contro una paletta a molla fissata su un resistore variabile (potenziometro). Attualmente la maggior parte dei sensori MAF utilizzano due tecnologie principali:
Debimetro a Filo Caldo
Il debimetro a filo caldo è dotato di un elemento di misura che viene riscaldato elettricamente a una temperatura tra 75 e 100 gradi Celsius al di sopra della temperatura dell’aria di aspirazione. Quando il flusso d’aria attraversa l’elemento di misura, lo raffredda, aumentando la corrente necessaria a mantenerlo caldo. L’effetto di raffreddamento varia direttamente con la temperatura, la densità e l’umidità dell’aria in entrata. Questo permette al sistema elettronico di calcolare con precisione la massa d'aria.
Debimetro a Film Caldo
Il principio di funzionamento del sensore MAF a film caldo è simile a quello a filo caldo. Una sottile membrana viene riscaldata fino a raggiungere una certa temperatura rispetto all’aria di aspirazione. Senza flusso, avviene la dissipazione del calore a causa della conducibilità termica dell’aria. Con il flusso, la dissipazione del calore aumenta costantemente con la portata del flusso d’aria. I sistemi elettronici - per mezzo della corrente di riscaldamento richiesta - sono in grado di calcolare la massa d’aria.
Una variante del sensore MAF a film caldo è costituita da due elementi di misura con un elemento di ceramica riscaldato posizionato in mezzo. L’elemento di riscaldamento della membrana sottile viene mantenuto a temperatura costante superiore all’aria di aspirazione, indipendentemente dal flusso d’aria. Quando il motore non è in funzione (senza flusso d’aria) il calore viene distribuito uniformemente a entrambi i sensori, che misurano la stessa temperatura dell’aria. Quando il motore è in funzione, l’aria di aspirazione fluisce dal primo sensore in direzione del secondo oltre l’elemento del sensore. L’aria raffredda il sensore 1 e si riscalda invece al di sopra dell’elemento di riscaldamento, in modo che il sensore 2 si raffreddi meno rispetto al sensore 1.
Per poter ridurre gli errori di misura causati dall’aria pulsante nel collettore di aspirazione, alcuni sensori MAF possiedono un sistema di rilevamento del riflusso. Se l’aria torna indietro dal lato del motore, il sensore della temperatura 2 si raffredda ed il sensore della temperatura 1 si riscalda, compensando l'errore.
Cause di Malfunzionamento del Debimetro

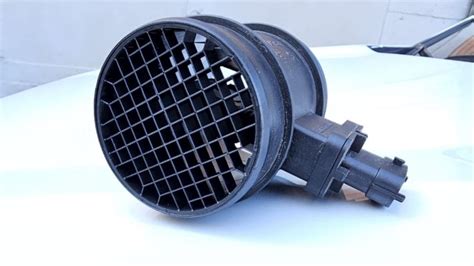

Il debimetro auto è attraversato quotidianamente da un grande quantitativo di aria, il che può portare nel tempo a sporcare il sensore. Pulviscolo, detriti, microparticelle possono infatti intaccare il sensore e un debimetro sporco, come è noto, può creare problemi. Già dopo i 20.000 km il sensore potrebbe contaminarsi, in particolare su modelli di auto compatte, dove il debimetro è situato in un vano motore di dimensioni ridotte e più esposto a flussi di vapore di olio o fuliggine da combustione. In certi casi il sensore può essere contaminato da vapori di olio provenienti dal sistema di ventilazione del basamento o da particolato dovuto ad un cattivo filtraggio dell’aria. In tali condizioni i valori misurati sono generalmente inferiori alla massa d’aria effettiva.
Un malfunzionamento del debimetro può essere tuttavia causato anche da un guasto elettrico, che va a impattare direttamente sul sensore. Anche un possibile calo della tensione di alimentazione può causare problemi al debimetro. In questo caso il guasto potrebbe essere imputabile alla rottura dei cavi, connettori difettosi o un guasto dell’elettronica del sensore. La centralina rileva il guasto e lo memorizza nella memoria errori, indicando un segnale del sensore della massa d’aria non plausibile: troppo basso o troppo alto. La centralina, di conseguenza, va ad attivare il funzionamento di emergenza con i valori sostitutivi, che vengono visualizzati nell’elenco dei dati di un dispositivo di diagnosi.
Sintomi di un Debimetro Sporco o Difettoso
Individuare un debimetro guasto non è sempre facile, anche perché altri componenti come candelette o iniettori possono provocare problemi simili. Un malfunzionamento può manifestarsi con una serie di sintomi che includono:
- Vibrazioni del motore nel campo di carico parziale: Nei motori a benzina, la centralina, rilevando una massa d’aria bassa, riduce la quantità di iniezione, facendo vibrare il motore.
- Mancato raggiungimento della potenza massima: Il motore potrebbe non raggiungere la sua potenza massima. L'auto potrebbe non essere pronta, specialmente in salita, mostrando un certo ritardo nel riprendere prima di erogare potenza, ma con meno fluidità.
- Accensione della spia "miscela troppo povera": In caso di debimetro sporco, la ricerca degli errori è più complicata perché la centralina o non memorizza un errore o viene semplicemente indicato l’errore “miscela troppo povera, limite gel lambda raggiunto”.
- Irregolarità al minimo o mancata risposta in accelerazione: Dopo la sostituzione del sensore MAF difettoso può frequentemente accadere di rilevare uno scorretto funzionamento del motore al minimo, o una mancata risposta durante l’accelerazione o la ricomparsa del codice di guasto.
- Consumo eccessivo di carburante o fumo nero (nei diesel): Una misurazione errata della massa d'aria può portare a un'errata iniezione di carburante, con conseguente inefficienza.
I sintomi di un debimetro sporco potrebbero essere confusi e avere altre cause. Il problema potrebbe infatti riguardare il filtro dell’aria, il ricircolo del gas di scarico, le valvole a turbina, il filtro antiparticolato o il turbocompressore. Solo quando si accerta che tutti questi sistemi funzionano correttamente, si può essere sicuri che la causa del guasto è il sensore MAF. Basta infatti un collettore di aspirazione sporco per intasare la massa d’aria di immissione, anche se il motore raggiunge la pressione di carico completa.
Diagnosi del Debimetro
Prima di procedere con la pulizia o la sostituzione del debimetro, è fondamentale effettuare una diagnosi accurata.
Diagnosi Elettronica (VAG)
La centralina memorizza gli errori relativi al debimetro, che possono essere letti tramite un dispositivo diagnostico come il VAG. La centralina, di conseguenza, va ad attivare il funzionamento di emergenza con i valori sostitutivi, che vengono visualizzati nell’elenco dei dati di un dispositivo di diagnosi. Nel caso in cui il sistema di diagnosi non mostri spie accese riguardo EGR o motore, ma si riscontrano problemi di prestazioni, potrebbe comunque esserci un malfunzionamento del debimetro non ancora grave da attivare una spia dedicata. Un esempio è un problema con l'interruttore pedale freno che, ogni tanto ma veramente raramente, fa accendere la spia ESP. Questo è un problema minore (costa circa 12 euro) e va sostituito per evitare problemi a lungo termine, come lo scaricamento della batteria dovuto agli stop accesi.
Misurazione Elettrica
Prima di sostituire il debimetro, occorre controllare la continuità dell’alimentazione (12 V e/o 5 V) dei cavi della centralina e un eventuale cortocircuito a massa, consultando anche il diagramma del circuito per le misurazioni elettriche del debimetro. I debimetri dispongono di un numero pin di connessione da tre a sette.
La misurazione della tensione del segnale serve principalmente a verificare le funzioni di base del debimetro. Con il quadro acceso, il valore della tensione deve trovarsi tra 0,2 V e 1,0 V, a seconda della versione. Se la tensione è pari a 0 o 5 V, significa che il debimetro è difettoso e deve essere sostituito. Durante un test è possibile raggiungere il valore più alto della tensione del segnale da 4,2 V a 4,7 V solo accelerando, a pieno carico, fino alla velocità nominale.
Se ci troviamo di fronte a un debimetro auto che genera un segnale ad onda quadra, è necessario un oscilloscopio o un dispositivo di misurazione della frequenza. Per prima cosa occorre collegare il debimetro al pin del segnale e il segnale a terra. Quando si accende il quadro, nell’oscilloscopio viene visualizzato un segnale ad onda quadra, la cui frequenza varia tra 1 kHz e 15 kHz. Per debimetri con frequenze basse da 1 a 2 kHz, i valori devono aumentare contestualmente all’aumento della pressione sull’acceleratore. Nel caso dei debimetri più recenti, sia la massa d’aria che la temperatura dell’aria di ammissione verranno visualizzate come segnale ad onda quadra.
Prova del debimetro (MAF) senza smantellare
Test di Guida
In presenza di un debimetro sporco, la ricerca degli errori è più complicata perché la centralina o non memorizza un errore o viene semplicemente indicato l’errore “miscela troppo povera, limite gel lambda raggiunto”. In queste circostanze è necessario eseguire un test di guida, registrando i valori misurati relativi a velocità del motore, massa d’aria e pressione del collettore di aspirazione nel caso di motori turbo. Occorrerà quindi accelerare, a pieno carico, con una marcia più alta, per raggiungere la velocità nominale del motore.
Per i motori diesel, il valore della massa d’aria in grammi al secondo (g/s) potrebbe corrispondere alla potenza del motore indicata in cavalli, per i motori a benzina la potenza del motore è indicata in kW. La questione può tuttavia complicarsi, perché un valore basso della massa d’aria non sempre indica un difetto del debimetro.
Una prova che può essere facilmente eseguita (con masse d’aria basse) è quella di scollegare il connettore del debimetro e verificare alla guida se il motore mostra prestazioni notevolmente migliori. Se il motore migliora significativamente dopo aver scollegato il sensore, è un forte indizio che il debimetro sia difettoso.
Pulizia del Debimetro: Quando e Come
Solo raramente è sufficiente pulire il debimetro sporco per ripristinarne il funzionamento ottimale. Nonostante si possa notare un miglioramento delle prestazioni dopo la pulizia del sensore, le misurazioni dei valori non risulteranno comunque precise.
Materiali Necessari
- Spray detergente specifico per debimetri (MAFCleaner), che non lascia residui e non danneggia i componenti elettronici sensibili.
- Cacciaviti o chiavi a brugola, a seconda del tipo di fissaggio del debimetro.
- Panno morbido e pulito.
Procedura di Pulizia
- Spegnere il Motore e Disconnettere la Batteria: È fondamentale spegnere il motore e scollegare il polo negativo della batteria per prevenire scariche elettriche accidentali e resettare la centralina dopo l'intervento.
- Localizzare il Debimetro: Il debimetro si trova generalmente tra il filtro dell’aria e il collettore di aspirazione. Nel Passat, come in molte altre auto, è un componente cilindrico o rettangolare inserito nel condotto dell'aria.
- Scollegare i Connettori Elettrici: Con delicatezza, scollegare i connettori elettrici dal debimetro. Fare attenzione a non tirare i fili.
- Rimuovere il Debimetro: Utilizzando gli attrezzi appropriati, svitare le viti o allentare le fascette che tengono in posizione il debimetro. Estrarlo con cautela dal condotto dell'aria. Durante l'estrazione, è utile fare delle foto per facilitare il rimontaggio.
- Ispezione Visiva: Una volta estratto, ispezionare il debimetro. Potrebbe non essere evidente la presenza di filamenti visibili, ma si potrebbe intravedere una lamella metallica o altri elementi sensibili all'interno del corpo di plastica. Per un componente come quello indicato con la sigla Bosch F 00C 262 055, la struttura interna è tipica dei sensori a film caldo, dove i filamenti sottili sono spesso racchiusi o difficilmente visibili senza una lente d'ingrandimento.
- Pulizia del Sensore: Spruzzare abbondantemente il detergente specifico per debimetri sugli elementi sensibili del sensore. NON toccare gli elementi con le mani o con attrezzi, in quanto sono estremamente delicati e potrebbero danneggiarsi irreparabilmente. Lasciare agire il detergente per il tempo indicato sulle istruzioni del prodotto. Il detergente evaporerà rapidamente.
- Asciugatura: Lasciare asciugare completamente il debimetro all'aria. Non utilizzare aria compressa o fonti di calore artificiali, in quanto potrebbero danneggiare il sensore.
- Rimontaggio: Una volta asciutto, rimontare il debimetro nel condotto dell'aria, riattaccare i connettori elettrici e ricollegare la batteria.
Prova del debimetro (MAF) senza smantellare
Considerazioni Importanti sulla Pulizia
La pulizia può offrire un miglioramento temporaneo, ma i valori misurati potrebbero non essere precisi come quelli di un sensore nuovo. È importante considerare che, se il debimetro è gravemente danneggiato o la sua elettronica interna è compromessa, la pulizia non sarà risolutiva e sarà necessaria la sostituzione.
Sostituzione del Debimetro e Post-Intervento
Quando la pulizia non è sufficiente o la diagnosi conferma un guasto elettrico, la sostituzione del debimetro è l'unica soluzione.

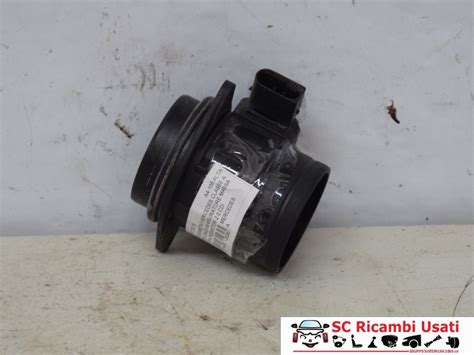

Sostituzione
La sostituzione del debimetro è un'operazione relativamente semplice. Si tratta di scollegare il vecchio sensore e installare quello nuovo, seguendo i passaggi inversi della rimozione. È fondamentale acquistare un ricambio compatibile con il proprio modello di veicolo, verificando il codice OEM (Original Equipment Manufacturer) del componente originale. Nel caso del codice Bosch F 00C 262 055, si tratta di un riferimento specifico che identifica quel sensore.
Adattamento e Ricalibrazione
Dopo la sostituzione del sensore MAF difettoso può frequentemente accadere di rilevare uno scorretto funzionamento del motore al minimo, o una mancata risposta durante l’accelerazione o la ricomparsa del codice di guasto. In questi casi è necessario un test su strada per ricalibrare e regolare gli altri attuatori e sensori del motore. I valori di adattamento o altri parametri potrebbero aver bisogno di essere resettati utilizzando le appropriate strumentazioni diagnostiche (come il VAG). Questo processo assicura che la centralina del motore si adatti correttamente al nuovo sensore e che tutte le componenti funzionino in armonia. In alcuni casi, potrebbe essere necessario cancellare gli errori dalla memoria della centralina dopo la sostituzione e, successivamente, eseguire un ciclo di guida per permettere alla centralina di acquisire nuovi valori e adattarsi al nuovo componente.
È importante sottolineare che, anche se non si accendono spie di avaria, un'auto che "non era pronta specialmente in salita" e mostrava "un po' di ritardo nel riprendere prima di dare giù senza problemi, ma con meno fluidità", indica chiaramente una problematica nelle prestazioni che può essere ricondotta al debimetro. Affrontare tempestivamente questi segnali può prevenire danni maggiori o un degrado continuo delle performance del veicolo.
