Perdita di Carico Wastegate: Un’Analisi Approfondita del Funzionamento e delle Problematiche

Un motore auto moderno è un concentrato di ingegneria e soluzioni complesse, che lavorano insieme per un unico obiettivo. Volendo ridurre il campo di discussioni ai soli motori turbocompressi, molto importante è la funzione che svolge la valvola wastegate. Questa valvola, spesso anche detta valvola pneumatica di by-pass, è un componente molto comune a bordo delle automobili dotate di propulsore turbocompresso. La wastegate è il dispositivo attraverso cui si controlla la sovralimentazione, evitando in tal modo che questa possa danneggiare gli elementi del motore stesso a causa dell’eccesso di pressione oppure il turbocompressore per via di una velocità di rotazione troppo elevata. Il suo nome è esplicativo: dall’inglese, waste ossia rifiuto e gate ossia cancello. In pratica, questa valvola apre un cancelletto ogni qualvolta la pressione degli scarichi supera un valore predefinito.

Il Principio di Funzionamento della Wastegate

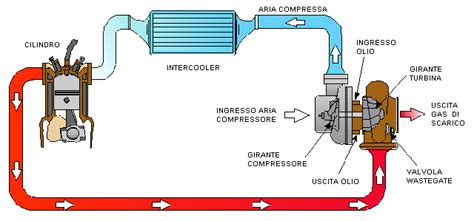

Il principio di funzionamento della valvola wastegate è elementare ed efficace. Questo genere di dispositivo trova posto sui motori dotati di turbina e, specificatamente, di turbina a geometria fissa. In particolare, la wastegate trova posizione dal lato del collettore di scarico, sul lato caldo della turbina. Non appena la pressione dei gas di scarico raggiunge il valore predefinito, il cancelletto (gate) della valvola si apre e i gas di scarico (waste) possono fuoriuscire verso il sistema di scarico, senza andare a impattare sulla girante della turbina. Questo consente di ottenere diversi vantaggi. Il primo, come già detto, è legato alla sicurezza dei vari componenti della turbina stessa, che non raggiunge regimi di rotazione critici, e del motore. Senza questa valvola, nel momento dell’accelerazione, l’aumento di velocità causerebbe un eccessivo innalzamento della pressione, che potrebbe portare il motore al collasso. In sostanza, la valvola wastegate opera per far sì che la velocità di rotazione della turbina non superi i limiti definiti in fase di progettazione del mezzo.

Tecnicamente, sui modelli più datati, il funzionamento avviene tramite una connessione fra collettori di aspirazione e valvola wastegate stessa. L’aria che arriva dai collettori, nel momento in cui arriva a un certo valore di pressione, vince la resistenza di una molla calibrata consentendo l’apertura del cancelletto. Quando i gas che fuoriescono dal turbocompressore vengono deviati dalla valvola wastegate verso la marmitta, e quindi verso l’esterno, il turbo diminuisce il suo regime di rotazione e si riduce la sovralimentazione. È evidente che se il cancelletto rimanesse chiuso, la turbina potrebbe raggiungere regimi di rotazione, e quindi di sovralimentazione, superiori. Questo è il principio su cui si basa la funzione overboost di cui sono dotate alcune automobili: un sistema, elettrico o elettronico, consente di ritardare l’entrata in funzione della wastegate.

Tipologie e Composizione della Valvola Wastegate

Mentre l’aspetto e la composizione di un turbo sono piuttosto standard, la valvola wastegate può presentare differenze di costruzione o azionamento. Essa è solitamente collocata accanto alla chiocciola del turbocompressore.

Posizionamento

La wastegate può essere di differenti tipologie a seconda di dove è posizionata. Come detto, esse sono disposte dopo i collettori di scarico del motore. Allo stesso tempo, però, la wastegate può essere:

• Interna al compressore: Questa è la soluzione più comune fra le automobili con turbocompressori e nei veicoli di serie, integrata direttamente nel corpo del turbocompressore dal costruttore.

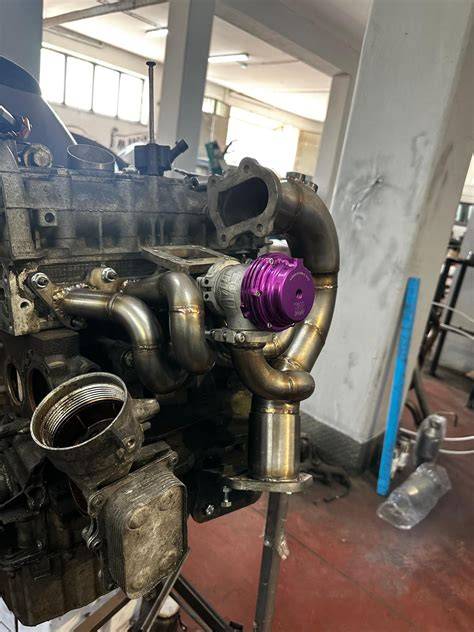

• Esterna: In questo caso la valvola è un componente separato che viene installato sul collettore di scarico. Questa configurazione è in grado di garantire performance migliori e, per questo, viene spesso montata sulle sportive o nelle applicazioni ad alte prestazioni e nelle elaborazioni racing. Permette l’utilizzo di valvole di dimensioni maggiori, garantendo un controllo più preciso della pressione e una maggiore capacità di sfogo per i gas di scarico.

Modalità di Azionamento

Un’altra differenza è legata alla modalità di azione:

• Azionamento Pneumatico: Questo è l’azionamento più comune. Tecnicamente, sui modelli più datati, il funzionamento avviene tramite una connessione fra collettori di aspirazione e valvola wastegate stessa. L’aria che arriva dai collettori, nel momento in cui arriva a un certo valore di pressione, vince la resistenza di una molla calibrata consentendo l’apertura del cancelletto.
• Controllo Elettronico: Più recentemente, sono state introdotte anche valvole wastegate che sono controllate elettronicamente dalla centralina del motore (ECU). Nei motori moderni, la centralina elettronica monitora costantemente numerosi parametri come il regime del motore, la temperatura dell’aria, la posizione dell’acceleratore e la pressione atmosferica. Questa gestione intelligente consente di variare dinamicamente la pressione del turbo in funzione delle condizioni operative, ottimizzando prestazioni e consumi.

Tipologia di Valvola

Una terza differenza, invece, riguarda la tipologia di valvola stessa, che può essere:

• A sportello: Prevede l’incernieramento al centro e ruota al raggiungimento del valore di pressione predeterminato. Le più diffuse e pratiche sono quelle a sportello.
• A clapet.
• A fungo: Sono molto utilizzate per auto sportive o da corsa.

I materiali costruttivi variano in base all’applicazione: acciaio inossidabile per le versioni stradali, leghe speciali resistenti alle alte temperature per le applicazioni racing.

Problematiche Comuni e Perdita di Carico

Per quanto abbiamo visto finora, la valvola wastegate svolge un ruolo fondamentale per il funzionamento del motore. Qualora questa dovesse smettere di funzionare, oppure ritardasse la sua entrata in funzione, potremmo assistere a improvvise e vistose perdite di potenza, nella migliore delle ipotesi, o a fragorose e pericolose esplosioni, qualora la richiesta di potenza durasse troppo nel tempo. Navigando sul web non è difficile imbattersi nei video di qualche sprovveduto che, testando la propria automobile al banco prova potenza, assiste impotente all’esplosione del motore. In molti casi, questo è l’effetto del malfunzionamento - o dell’assenza - di una valvola wastegate. Le moderne auto dotate di centralina elettronica sono in grado di segnalare un malfunzionamento della valvola al fine della risoluzione tempestiva del problema.

Proviamo a sintetizzare i casi più comuni di malfunzionamento della valvola wastegate che possono portare a una perdita di carico o a una gestione errata della pressione di sovralimentazione:

Blocco o Incastramento della Valvola

Uno dei casi limite si ha quando la valvola wastegate si blocca. Dato che la valvola opera a contatto con i gas di scarico, è possibile che i residui o lo sporco ne possano compromettere il funzionamento. Lavorando sui gas di scarico la valvola può comportare il problema di ‘incantarsi‘, ossia la molla che gestisce il livello di resistenza e di attivazione potrebbe sporcarsi di detriti e non funzionare in maniera ottimale. Una wastegate bloccata in posizione chiusa provoca un pericoloso aumento della pressione di sovralimentazione, causando potenzialmente detonazione e danni al motore. Un blocco della valvola, con conseguente sovralimentazione del motore, potrebbe andare sotto sforzo. Al contrario, se la valvola si blocca in posizione aperta, si avrà una perdita di pressione di sovralimentazione e, di conseguenza, una significativa perdita di potenza.

Problemi all'Attuatore

L’attuatore è il componente che meccanicamente apre e chiude la valvola wastegate. Un malfunzionamento in questa parte può avere effetti diretti sulla gestione della pressione. Ad esempio, se la levetta della valvola wastegate è posizionata male, inclinata verso l'attuatore, è come se si fosse allungata l'asta che collega l'attuatore alla valvola, allentando così la molla dentro l'attuatore. Di conseguenza, la sovrappressione del turbo si arresta a valori inferiori rispetto a quelli previsti, come 0.5bar invece degli 0.7bar. Attuatori pneumatici possono sviluppare perdite nelle membrane o nelle tubazioni, riducendo la forza effettiva di apertura o chiusura, il che si traduce in una gestione inefficace della pressione del turbo. Un altro caso, rilevato in un contesto pratico, mostra come un meccanico insistesse che le rondelle all'attuatore non ci volevano, sebbene con lo strumento si leggesse che la valvola apriva a 0,7bar, ma senza rondelle la pressione non saliva più di 0,5bar, indicando una chiara perdita di carico dovuta a una regolazione impropria.

Perdite e Deformazioni

L’esposizione continua alle alte temperature può portare a deformazioni o incrostazioni della valvola o della sede, compromettendone la tenuta. Se i gas di scarico premono sullo sportellino della wastegate e la valvola non chiude perfettamente, parte dei gas bypasserà la turbina anche quando non dovrebbe, causando una perdita di carico e una riduzione della pressione di sovralimentazione effettiva. Un problema comune si manifesta quando c'è una perdita tra la chiocciola di scarico e il corpo centrale della turbina, spesso dovuta a un alberino piegato o danneggiato. Anche dopo la sostituzione dell'alberino, il problema può persistere, come in un caso in cui, dopo aver smontato e rimontato la turbina e cambiato l'alberino, la perdita continuava uguale, e persino dopo una seconda sostituzione dell'alberino perché "piegato", il problema non si risolveva, indicando una potenziale inesperienza nella riparazione o un problema più complesso nella chiocciola o nella sede della valvola.

Problemi Elettronici e di Gestione

Nelle auto moderne la valvola wastegate è gestita dalla centralina e può dunque essere modificata a seconda delle esigenze oppure sostituita. Tuttavia, un malfunzionamento della centralina o dei sensori che monitorano la pressione può portare a una gestione errata della wastegate. Se la centralina non riceve dati accurati o non interpreta correttamente le condizioni di funzionamento, può inviare segnali errati all'attuatore, causando un'apertura o chiusura inappropriata della valvola e, di conseguenza, una perdita di carico o un'eccessiva sovralimentazione.

Diagnosi dei Problemi

La diagnosi di questi problemi richiede strumentazione specifica come manometri di pressione e diagnosi elettronica avanzata. È fondamentale rivolgersi a tecnici esperti. Nelle auto moderne, la valvola wastegate è gestita dalla centralina e può dunque essere modificata a seconda delle esigenze oppure sostituita. Per far fronte a queste problematiche occorre rivolgersi a tecnici esperti.

Manutenzione e Importanza per le Prestazioni

La valvola wastegate è un componente vitale per i motori turbocompressi, svolge un ruolo determinante per garantire prestazioni ottimali e proteggere il motore. Per la sua manutenzione, è necessario che i sistemi di iniezione vengano puliti in modo regolare con prodotti specifici, dato che la valvola opera a contatto con i gas di scarico e i residui o lo sporco possono comprometterne il funzionamento.

L’evoluzione tecnologica ha trasformato profondamente il controllo della wastegate, passando dai sistemi puramente meccanici a sofisticati sistemi di gestione elettronica. I turbocompressori a geometria variabile (VGT) rappresentano un’evoluzione ulteriore, dove l’inclinazione delle palette della turbina sostituisce funzionalmente la wastegate tradizionale, ottimizzando ulteriormente il controllo della pressione.

Tuning e Ottimizzazione della Wastegate

Nel mondo del tuning, la wastegate rappresenta un punto chiave per l’incremento delle prestazioni.

• Wastegate Regolabili Esterne: Consentono di modificare la pressione di intervento senza interventi invasivi, rappresentando una soluzione popolare per le elaborazioni intermedie.
• Riprogrammazione della Centralina Motore: Permette di ottimizzare il controllo elettronico della wastegate, adattandolo alle modifiche hardware.
• Controller Elettronico Dedicato (Boost Controller): Nei sistemi avanzati, consente regolazioni dinamiche della pressione in base alle condizioni di utilizzo.
• Attuatori Più Reattivi: L’aggiunta di attuatori più reattivi riduce il turbo lag, migliorando la risposta del motore.

L’ottimizzazione della wastegate nel tuning richiede un approccio equilibrato per non compromettere l’affidabilità del motore. La scelta dei materiali diventa fondamentale: wastegate in acciaio inox o Inconel garantiscono resistenza alle temperature elevate nelle applicazioni più spinte. Una rimappatura professionale deve includere limiti di sicurezza che proteggano il motore in tutte le condizioni operative, bilanciando prestazioni e affidabilità. Nei veicoli stradali sottoposti a tuning, il controllo delle emissioni rimane un aspetto da non sottovalutare, con la necessità di mantenere il sistema nei limiti normativi.

Naturalmente, tutto questo riguarda anche per veicoli di alta gamma come Porsche e per tutti i suoi modelli dotati di turbocompressore: dalla Porsche 911 Turbo alla Porsche 930 Turbo, passando per la 964 Turbo e via dicendo. Se si è i fortunati possessori di una Porsche e si vuole sentire ruggire nuovamente il suo motore come quando era nuovo, non si deve far altro che rivolgersi agli esperti del settore. FTS si occupa dal 1984 di distribuzione di ricambi per auto e turbocompressori per le più svariate esigenze di applicazione tra cui auto, macchine agricole, bus e furgoni, dimostrando la vasta applicabilità e l'importanza della wastegate in diversi ambiti motoristici.
