Il Suzuki Samurai, un veicolo iconico noto per la sua robustezza e capacità fuoristrada, presenta un sistema di sterzo che, come ogni componente meccanico, richiede attenzione e manutenzione per garantire prestazioni ottimali e sicurezza. Uno degli elementi chiave di questo sistema è il piantone dello sterzo, una struttura complessa che collega il volante alle ruote anteriori. Comprendere la sua architettura, i potenziali problemi e le soluzioni è fondamentale per ogni proprietario di Samurai, sia esso un appassionato di lunga data o un nuovo arrivato nel mondo dei fuoristrada compatti. Questo articolo si propone di esplorare in profondità il piantone dello sterzo del Suzuki Samurai, offrendo una guida dettagliata per la diagnosi e la risoluzione dei problemi più comuni, con un occhio di riguardo alle specificità dei modelli giapponesi e spagnoli.
Anatomia del Piantone dello Sterzo del Suzuki Samurai
Il piantone dello sterzo del Suzuki Samurai è un componente multifunzionale progettato per trasmettere il movimento rotatorio del volante alle componenti di sterzo delle ruote. La sua struttura generale è composta da diversi elementi interconnessi, tra cui:
- Volante e Mozzo: Il punto di interazione primario per il conducente. Il mozzo del volante si collega alla colonna dello sterzo, assicurando che la rotazione impressa dal guidatore venga trasmessa in modo efficiente.
- Colonna dello Sterzo: L'asta principale che attraversa il cruscotto e si estende verso il basso, collegando il volante al resto del sistema. Questa colonna può contenere elementi come l'interruttore delle luci di segnalazione (frecce) e, in alcuni modelli, un meccanismo di bloccaggio del volante.

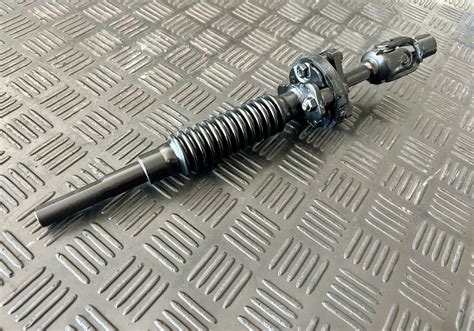

- Crociera (Giunto Universale): Spesso posizionato nella parte inferiore del piantone, questo giunto permette alla colonna dello sterzo di trasmettere potenza anche quando non è perfettamente allineata con l'asse di rotazione della scatola dello sterzo. La presenza di gioco o usura in questa crociera può manifestarsi come "gioco" nello sterzo o rumori insoliti durante la sterzata.
- Boccole di Supporto: Elementi cruciali che fissano la colonna dello sterzo al telaio del veicolo. Queste boccole assorbono vibrazioni e gioco, garantendo una guida più fluida e precisa. L'usura di queste boccole è una causa comune di problemi allo sterzo nei Samurai.
- Scatola dello Sterzo: Anche se tecnicamente separata dal piantone, la scatola dello sterzo è il componente finale che converte il movimento rotatorio della colonna in un movimento laterale che aziona le ruote. I problemi alla scatola dello sterzo possono spesso essere confusi con quelli del piantone.
Distinguere tra Modelli Giapponesi e Spagnoli: L'Importanza delle Dimensioni
Una delle distinzioni più significative tra i Suzuki Samurai risiede nella loro origine di produzione: Giappone o Spagna ( Santana). Questa differenza si riflette in componenti specifici, e il piantone dello sterzo non fa eccezione. In particolare, le boccole di supporto del piantone dello sterzo presentano differenze dimensionali cruciali che possono portare a confusione durante la manutenzione.
Per il modello giapponese, le boccole utilizzano un diametro interno di 17 mm. Queste sono progettate per adattarsi specificamente alla colonna dello sterzo dei Samurai prodotti in Giappone.
Per il modello spagnolo, prodotto da Santana, il diametro interno delle boccole è maggiore, attestandosi a 24 mm. Questa differenza è fondamentale per garantire un accoppiamento corretto e prevenire giochi anomali. Ignorare questa distinzione può portare all'acquisto di parti errate, a installazioni imprecise e, di conseguenza, a continui problemi di sterzo.
È importante notare che, sebbene ci siano differenze dimensionali nelle boccole, la logica di funzionamento del piantone dello sterzo rimane sostanzialmente la stessa tra i due tipi di veicoli. La struttura generale e i principi di trasmissione del movimento sono conservati.
Problemi Comuni e Diagnosi del Piantone dello Sterzo
I problemi relativi al piantone dello sterzo del Suzuki Samurai possono manifestarsi in vari modi, creando preoccupazione e incertezza nel conducente. Una diagnosi accurata è il primo passo verso la soluzione.
1. Gioco Eccessivo nello Sterzo
Un sintomo classico di problemi al piantone dello sterzo è la sensazione di "gioco" o "vuoto" quando si gira il volante. Questo significa che è necessario ruotare il volante per un certo tratto prima che le ruote inizino a rispondere. Le cause possono essere molteplici:
- Boccole Usurate: Come accennato, le boccole che supportano la colonna dello sterzo possono usurarsi nel tempo. Questo crea spazio libero tra la colonna e il suo alloggiamento, traducendosi in gioco percepito. La sostituzione di queste boccole, scegliendo il diametro corretto per il modello specifico (17mm per giapponese, 24mm per spagnolo), è spesso la soluzione.
- Crociera dello Sterzo Danneggiata: La crociera, o giunto universale, situato nella parte inferiore del piantone, è soggetta a usura. Se i perni o le sedi della crociera sono danneggiati, si creerà gioco nella trasmissione del movimento. La diagnosi di una crociera usurata può comportare il controllo visivo di eventuali danni o giochi eccessivi quando si muove la colonna dello sterzo.
- Giunti Sferici o Tiranti dello Sterzo Danneggiati: Sebbene non facciano parte diretta del piantone, i componenti del sistema di sterzo esterno, come i giunti sferici o i tiranti, se usurati, possono contribuire alla sensazione di gioco. È importante esaminare l'intero sistema per una diagnosi completa.
- Scatola dello Sterzo Usurata: Un gioco eccessivo nella scatola dello sterzo stessa può imitare i sintomi di un problema al piantone.
Come diagnosticare: Con il motore spento, muovere delicatamente il volante da un lato all'altro. Se si avverte un gioco significativo prima che le ruote anteriori inizino a muoversi, è probabile che ci sia un problema nelle boccole, nella crociera o nella scatola dello sterzo. Ispezionare visivamente le boccole per segni di usura, crepe o schiacciamento. Verificare la crociera per gioco eccessivo tra le sue parti.
2. Rumori Insoliti Durante la Sterzata
Rumori come cigolii, scricchiolii o "clunk" durante la rotazione del volante possono indicare diversi problemi:
- Boccole Secche o Usurate: Le boccole, specialmente se non adeguatamente lubrificate, possono generare cigolii. L'usura può portare a rumori più marcati.
- Crociera dello Sterzo: Una crociera con cuscinetti secchi o danneggiati può produrre rumori stridenti o "clunk" quando il carico cambia durante la sterzata.
- Componenti Allentati: Qualsiasi componente del piantone o del sistema di sterzo che non sia fissato correttamente può vibrare e produrre rumori.
- Cuscinetto Bloccato: In alcuni casi, un cuscinetto all'interno del piantone potrebbe bloccarsi. Questo può essere causato da sporco, corrosione o danni meccanici.
Come diagnosticare: Ascoltare attentamente la provenienza del rumore. Muovere lentamente il volante in entrambe le direzioni, prestando attenzione ai punti in cui il rumore si manifesta. Un rumore proveniente dalla zona del piantone stesso potrebbe indicare problemi alle boccole o alla crociera. Un rumore più profondo o proveniente dalla zona delle ruote potrebbe puntare verso altri componenti del sistema di sterzo.
3. Sterzo Duro o Difficile da Girare
Se lo sterzo diventa insolitamente duro, le cause potrebbero essere diverse:
- Boccole Secche o Danneggiate: La mancanza di lubrificazione o l'usura delle boccole possono aumentare l'attrito e rendere lo sterzo più duro.
- Cuscinetto Bloccato: Un cuscinetto che si inchioda nel piantone dello sterzo può creare una resistenza significativa alla rotazione.
- Problemi alla Scatola dello Sterzo: La scatola dello sterzo stessa potrebbe avere problemi interni, come ingranaggi danneggiati o mancanza di lubrificazione, che causano durezza.
- Pneumatici Sgonfi o Pressione Eccessiva: Anche se apparentemente non correlato, la pressione dei pneumatici gioca un ruolo cruciale nella facilità di sterzata.
Come diagnosticare: Verificare la pressione degli pneumatici. Esaminare le boccole per segni di usura o secchezza. Se si sospetta un cuscinetto bloccato, questo richiederà uno smontaggio per essere confermato e riparato.
Sostituzione e Manutenzione delle Boccole del Piantone
La sostituzione delle boccole del piantone dello sterzo è una delle riparazioni più comuni e risolutive per i problemi di gioco e rumore nei Suzuki Samurai.
Procedura generale:
- Accesso: Solitamente, è necessario rimuovere o allentare componenti del cruscotto o del rivestimento per accedere alle boccole che fissano la colonna dello sterzo.
- Rimozione delle Vecchie Boccole: Le boccole possono essere fissate con viti o semplicemente incastrate. Potrebbe essere necessario utilizzare un estrattore o fare leva con attenzione per rimuoverle.
- Pulizia: Pulire accuratamente l'alloggiamento delle boccole prima di installare quelle nuove.
- Installazione delle Nuove Boccole: Utilizzare le boccole corrette per il modello (17mm o 24mm di diametro interno). Assicurarsi che siano installate saldamente e nella corretta orientazione.
- Lubrificazione: Prima di rimontare il tutto, è consigliabile lubrificare leggermente le aree di contatto delle boccole e della colonna dello sterzo per prevenire futuri cigolii e facilitare lo scorrimento.
- Rimontaggio: Rimontare tutti i componenti rimossi in ordine inverso.
Sostituzione boccola piantone sterzo Susuki Samurai sj 413 1 Parte da MicheleExpert- Cropalati (Cs)
È importante sottolineare che l'acquisizione delle boccole corrette è fondamentale. Come riportato da alcuni utenti, la disponibilità di boccole con diametro interno da 17 mm per i modelli giapponesi e 24 mm per quelli spagnoli è garantita, rendendo la sostituzione un'opzione fattibile per la maggior parte dei possessori di Samurai.
Gestione dei Problemi ai Cuscinetti del Piantone
Un aspetto più complesso della manutenzione del piantone dello sterzo riguarda i cuscinetti interni. A differenza delle boccole esterne, i cuscinetti interni sono spesso "imboccolati a pressione", il che significa che la loro sostituzione non è immediata e può richiedere attrezzature specifiche.
Un utente ha descritto un problema in cui un cuscinetto, inizialmente smontato in buone condizioni, sembrava "inchiodarsi" durante il rimontaggio. La soluzione proposta in questo caso è stata la pulizia approfondita del cuscinetto con solventi come WD-40 o benzina, seguita da una generosa lubrificazione. È stato osservato che questo tipo di cuscinetto non è soggetto a stress eccessivo o all'ingresso di sporco, rendendo improbabile un suo cedimento improvviso. La pulizia e la lubrificazione sembrano essere state efficaci nel risolvere il problema, ripristinando la perfetta funzionalità dello sterzo.
Questa esperienza evidenzia un approccio di manutenzione preventiva: la pulizia e la lubrificazione regolare dei componenti accessibili del piantone dello sterzo possono prevenire problemi futuri e prolungare la vita utile dei componenti.
L'Importanza di un Piantone dello Sterzo Funzionante
Un piantone dello sterzo in perfette condizioni è essenziale per la sicurezza e il piacere di guida di ogni Suzuki Samurai. Un gioco eccessivo, rumori insoliti o uno sterzo duro non sono solo fastidiosi, ma possono compromettere la capacità del conducente di controllare il veicolo in modo preciso, specialmente in condizioni fuoristrada impegnative o in situazioni di emergenza.
La manutenzione proattiva, che include l'ispezione regolare delle boccole, la verifica della crociera e, se necessario, la pulizia e lubrificazione dei cuscinetti, può prevenire problemi più gravi e costosi. La consapevolezza delle differenze specifiche tra i modelli giapponesi e spagnoli, in particolare per quanto riguarda le dimensioni delle boccole, è un aspetto cruciale per chiunque intraprenda la manutenzione del proprio Samurai.
La comunità di appassionati di Suzuki Samurai, come evidenziato dalle discussioni online, gioca un ruolo fondamentale nella condivisione di conoscenze ed esperienze. Scambiarsi informazioni, chiedere consigli e documentare le proprie riparazioni contribuisce a creare una risorsa preziosa per tutti, garantendo che questi veicoli iconici continuino a circolare in sicurezza per molti anni a venire.
