Il Pistone Pneumatico a Semplice Effetto: Funzionamento, Efficienza e Ottimizzazione nelle Applicazioni Industriali

I cilindri pneumatici rappresentano componenti indispensabili nell'automazione industriale, convertendo con precisione l'energia dell'aria compressa in movimento lineare. La discussione tra i cilindri a semplice effetto e quelli a doppio effetto trascende la mera accademia, influenzando significativamente l'efficienza, i costi e la progettazione complessiva del sistema. Per ingegneri e addetti agli acquisti, la scelta ottimale è intrinsecamente legata ai requisiti specifici dell'applicazione.

I cilindri a semplice effetto utilizzano la pressione dell'aria esclusivamente per il movimento in una direzione, che sia di estensione o di retrazione, affidandosi a molle o alla gravità per il ritorno. Sono particolarmente indicati per operazioni semplici, come il bloccaggio o l'espulsione, offrendo una soluzione conveniente. Al contrario, i cilindri a doppio effetto esercitano forza in modo bidirezionale, impiegando la pressione dell'aria su entrambi i lati del pistone, il che consente un controllo estremamente preciso, essenziale in contesti come la robotica o le macchine CNC. Questa analisi tecnica approfondisce le differenze tra queste due tipologie di cilindri, esaminando parametri critici come forza, velocità, controllo della corsa, efficienza energetica e le loro applicazioni industriali nel mondo reale. L'obiettivo è fornire gli strumenti necessari per ottimizzare i sistemi pneumatici, garantendo affidabilità e un elevato ritorno sull'investimento.

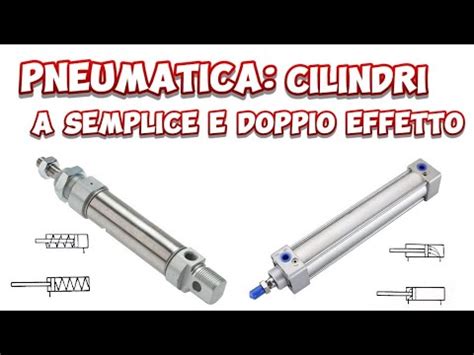

1. Come Funzionano i Cilindri a Semplice e Doppio Effetto?

Un cilindro è un dispositivo meccanico che utilizza l'energia dell'aria compressa per generare forza e movimento in modo lineare. Può essere suddiviso in cilindri a semplice effetto e cilindri a doppio effetto in base alle diverse forme di azione. I cilindri pneumatici funzionano quando si forza l’aria compressa nel cilindro, o nell’attuatore stesso, per muovere un pistone alloggiato al suo interno. Un cilindro pneumatico a semplice effetto ha una porta, dove l’aria entra e quindi spinge il pistone in una sola direzione. Un cilindro pneumatico a doppio effetto ha due luci che consentono di applicare una pressione per tirare il pistone nella direzione opposta a quella creata dalla prima luce, altrimenti nota come entrata e uscita.

Meccanismo del Cilindro a Semplice Effetto: Una Ripartizione Tecnica Approfondita

Principio Operativo Fondamentale

I cilindri pneumatici a semplice effetto (SAC) operano secondo il principio fondamentale del "push-pull", dove l'aria compressa fornisce una forza unidirezionale. Un cilindro a semplice effetto può essere azionato da un pulsante in un circuito semplice. Quando si preme questo pulsante, l’aria sposta lo stelo del pistone verso l’esterno. Il principio di funzionamento di un cilindro a semplice effetto è quello di trasmettere fluido idraulico o forza di uscita in una sola direzione. Nel cilindro, lo stelo del pistone può essere spinto verso l'esterno ma non tirato indietro, quindi è necessaria una forza opposta per riportare lo stelo del pistone nella sua posizione originale. Tradizionalmente, i cilindri a semplice effetto possono essere integrati con componenti ausiliari come pompe, motori o molle interne.

Ecco cosa accade a livello di componente:

1. Fase di Ammissione dell'Aria

   • L'aria compressa entra attraverso una singola porta di ingresso, tipicamente situata all'estremità posteriore.
   • Si crea una differenza di pressione sulla superficie del pistone (P₁ > P₂).
   • Il calcolo della forza è dato da: F = P × A, dove A = πr² del pistone.

2. Movimento del Pistone

   • La pressione dell'aria deve superare diversi fattori:
     • L'attrito statico, noto anche come forza di distacco.
     • La resistenza del carico esterno applicato.
     • Il precarico della molla, se presente nel sistema.
   • L'asta del pistone si estende a una velocità determinata dalla formula: v = Q/A (portata ÷ area del pistone).

3. Meccanismo di Ritorno

   • Ritorno a molla: È la configurazione più comune, con molle coniche o elicoidali. La rigidità della molla (k) determina la forza di ritorno: F = k × x. Generalmente, questa forza fornisce il 10-30% della forza di estensione.
   • Ritorno per gravità: Utilizzato specificamente in orientamenti verticali, dove la forza di gravità agisce come meccanismo di ritorno.
   • Forza esterna: Meccanismi ausiliari possono essere impiegati in esecuzioni speciali per assistere il ritorno.

Esempio di Applicazione nel Mondo Reale: Sistema di Espulsione delle ScatoleIn una linea di confezionamento che opera a 60 cicli/minuto, un SAC con un foro da 50 mm a 6 bar fornisce una forza di 118 N. La molla integrata fa tornare il pistone in 0.3 secondi (calcolato da k=500 N/m), risultando in un risparmio d'aria di 2.1 m³/ora rispetto a un equivalente cilindro a doppio effetto.

Considerazioni Tecniche: Vantaggi Oltre le Basi

1. Efficienza Energetica

   • La formula del consumo d'aria per i SAC è: V = (πD²/4) × L × n × P(abs), dove D = diametro del foro (m), L = corsa (m), n = cicli/min, P = pressione assoluta (bar + 1).

2. Comportamento a Prova di Errore

   • Il ritorno a molla garantisce la retrazione automatica dello stelo del pistone durante interruzioni di alimentazione, guasti all'alimentazione dell'aria o arresti di emergenza.

3. Flessibilità di Montaggio

   • Sono possibili configurazioni uniche, come il montaggio verticale con asta sollevata (ritorno assistito dalla gravità) e cilindri montati lateralmente (con molle di estensione).

Limitazioni e Strategie di Mitigazione

Suggerimento esperto: Per i SAC con corsa superiore a 200 mm, è consigliabile considerare modelli a doppia molla per prevenire l'instabilità e mantenere una forza costante.

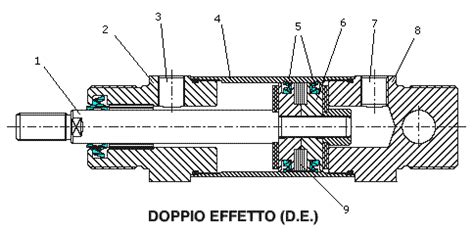

Meccanismo a Cilindro a Doppio Effetto: Potenza di Precisione

Generazione di Forza Bidirezionale

A differenza dei cilindri a effetto singolo, i cilindri a doppio effetto sono in grado di trasmettere fluido idraulico o forza di uscita sia in direzione di estensione che di retrazione. Le porte sono posizionate su entrambe le estremità del cilindro, consentendo allo stelo del pistone di muoversi avanti e indietro.

1. Configurazione della Porta

   • Portabilità standard ISO 15552: Porta A (posteriore) per la corsa di estensione; Porta B (anteriore) per la corsa di retrazione.

2. Dinamica della Forza

   • Forza di estensione: F_extend = P × A_piston.
   • Forza di retrazione: F_retract = P × (A_piston - A_rod). L'area tipica dell'asta è il 20-30% dell'area del pistone.

Esempio di Confronto delle Forze: Un cilindro da 80 mm di alesaggio (area 50.27 cm²) con stelo da 25 mm a 6 bar produce una forza di estensione di 301.6 N e una forza di retrazione di 264.8 N, che è il 12.2% in meno.

Funzionalità di Controllo Avanzate

1. Arresto in Posizione Intermedia

   • Raggiungibile tramite valvole a centro chiuso 5/3, valvole di ritegno pilotate e sensori di feedback di posizione.

2. Tecnologia di Ammortizzazione

   • Cuscini pneumatici regolabili decelerano il pistone negli ultimi 5-15 mm di corsa, riducendo le forze d'impatto del 40-60%.

Case Study Industriale: In un'applicazione di pistola per saldatura automobilistica, un cilindro DAS da 63 mm con sensore magnetico fornisce una ripetibilità di 0.05 mm per la saldatura a punti. Il tempo di ciclo è di 2.5 s (estensione 1.2 s, sosta 0.5 s, retrazione 0.8 s).

Vantaggi in Termini di Prestazioni

1. Risposta Dinamica

   • Formule di accelerazione: a_extend = (P×A - F_load)/m. La regolazione proporzionale della valvola consente il controllo dello strappo (da/dt) e avviamenti/arresti morbidi.

2. Capacità del Ciclo di Lavoro

   • Adatto per applicazioni con ciclo di lavoro al 100%. La dissipazione del calore è facilitata da modelli con canna in alluminio e alette di raffreddamento integrate.

Fattori di Costo Nascosti: Ripartizione del Costo Totale di Proprietà

Suggerimento: Implementare controlli del flusso di uscita per risparmiare il 15-20% sul consumo di aria di retrazione senza compromettere la velocità.

Intuizione Chiave: Adattamento della Tecnologia alle Esigenze Operative

Matrice Decisionale: Quando Scegliere Quale Design

Esempio di Soluzione Ibrida:I cilindri a doppia pressione "a molla" combinano la semplicità del SAC con il controllo della forza del DAC. Utilizzano una molla a bassa pressione (equivalente a 0.5-1 bar) e consentono un ritorno soft-safe con l'80% della forza normale.

2. Un'Analisi Tecnica Approfondita delle Caratteristiche di Forza e Velocità

Analisi della Forza di Uscita: Oltre i Calcoli di Base

Dinamica delle Forze del Cilindro a Semplice Effetto (Analisi Avanzata)

Estensione della Forza con Fattori del Mondo RealeLa forza di estensione teorica (F = P × A) necessita di aggiustamenti per le applicazioni pratiche:

1. Calcolo della Forza Effettiva

   • F_efficace = (P × A) - (F_attrito + F_molla + F_accelerazione).
   • Dove: F_attrito = μ × F_tenuta (tipicamente 5-15% della forza totale); F_spring = k × (x0 + corsa); F_accelerazione = m × a (per applicazioni ad alta velocità).

2. Degradazione della Forza della Molla

   • Le molle perdono il 2-5% di forza dopo 10,000 cicli.
   • Effetti della temperatura: Acciaio al carbonio: -0.04% forza/°C; Acciaio inossidabile: -0.03% forza/°C.

Esempio di Calcolo: Un SAC con foro da 80 mm a 6 bar con molla da 400 N:

• Forza teorica: 6 × π×(0.08)²/4 = 3016 N.
• Forza effettiva disponibile: 3016 - 400 - (0.1×3016) = 2314N.

Ottimizzazione della Forza del Cilindro a Doppio Effetto

Metodi di Miglioramento della Forza di Retrazione

1. Tecnica della Pressione Differenziale

   • Applicare una pressione maggiore sul lato dell'asta (P_retract > P_extend).
   • Formula: F_retrazione = P2×(A_pistone) - P1×(A_stelo).

2. Controllo dell'Over-speed

   • Ammortizzatori idraulici: Tolleranza di velocità ±5%.
   • Oscillazione della molla: Molle a doppia velocità riducono il rimbalzo del 70%.
   • Carichi variabili: Molle di precarico regolabili mantengono la velocità entro ±10%.

Ingegneria della Velocità del Cilindro a Doppio Effetto

Confronto delle Tecniche di Controllo del Flusso

Ottimizzazione del Profilo di AccelerazionePer applicazioni ad alta velocità (cicli > 100/min):

1. Accelerazione della curva a S

   • Riduce le forze inerziali di picco del 40%.
   • Ottenuto con valvole proporzionali e controller programmabili.

2. Impatto del design dell'ammortizzazione

   • I cuscini standard aggiungono 15-20 ms al tempo di ciclo.
   • I modelli regolabili consentono una velocità di decelerazione di 0.1-0.3 g e un posizionamento del fine corsa entro ±0.5 mm.

Esempi di Applicazioni Avanzate

Caso di Studio 1: Ottimizzazione della Linea di Confezionamento

• Problema: Requisito di 150 cicli/min con SAC esistente che ha tempi di estensione di 180 ms e ritorno di 220 ms.
• Implementazione della Soluzione:
  1. Aggiornato a DAC con valvola di scarico rapido (QEV) e controllo del flusso di scarico.
  2. Risultati: Estensione: 120 ms (-33%); Retrazione: 85 ms (-61%). Risparmio d'aria: 22% tramite QEV.

Nota tecnica: sistema di controllo della velocità ibridoCombinando i vantaggi SAC e DAC:

• Ottiene un differenziale di velocità di 1:8.
• Riduce il consumo energetico del 35% rispetto al DAC completo.

Tabella di Confronto delle Prestazioni Critiche

Suggerimento per applicazioni ad alta velocità: Implementare sistemi a doppia pressione (pressione più alta per l'accelerazione, più bassa per la velocità di crociera) per ridurre il consumo di aria fino al 40% mantenendo la velocità.

Linee Guida Pratiche per la Selezione

• Applicazioni con forza dominante: Se la forza richiesta è > (valore della molla × 3), scegliere sempre DAC. Per carichi pesanti intermittenti, SAC con molle di assistenza.
• Sistemi critici per la velocità: Per >100 cicli/min, DAC con valvole di scarico rapido. Per <30 cicli/min, SAC con ritorno per gravità.
• Requisiti di precisione: Per esigenze di posizionamento a metà corsa, DAC con servovalvole. Solo posizione finale, SAC con arresti meccanici.

3. Un'Analisi Tecnica Completa dell'Efficienza Energetica dei Cilindri Pneumatici

Meccanica del Consumo d'Aria: Dai Fondamenti ai Calcoli Avanzati

Fisica Fondamentale dell'Uso dell'Aria a Semplice Effetto

Calcolo Teorico di BaseFormula standard del consumo d'aria ISO 6358 per cilindri a semplice effetto:Q = n × V × (P_lavoro + P_atm)/P_atmDove: Q = Consumo d'aria (litri/min), n = Cicli al minuto, V = Area del pistone × corsa (πD²/4 × L).

Fattori Critici di Efficienza Spesso Trascurati

1. Effetti del Riscaldamento a Compressione

   • La compressione adiabatica aumenta la temperatura dell'aria di 10-35°C, incrementando le perdite di densità dell'aria del 3-8%.

2. Resistenza al Flusso Dinamico

   • Perdite nei tubi (equazione di Darcy-Weisbach): ΔP = f × (L/D) × (ρv²)/2.
   • Cadute di pressione tipiche: 0.2 bar per tubi da 6 mm a 5 m di lunghezza; 0.5 bar per tubi da 4 mm.

3. Impatti delle Perdite

   • I SAC mostrano in genere una perdita del 2-5% nella guarnizione dello stelo.
   • I DAC subiscono perdite di porta del 3-7%.

Esempio Pratico - Macchina Confezionatrice: Un SAC con alesaggio di 40 mm e corsa di 100 mm a 5 bar e 30 cpm:

• Consumo teorico: 0.36 m³/ora.
• Consumo reale (con perdite): 0.41 m³/ora (+14%).

Dinamica del Consumo d'Aria del Cilindro a Doppio Effetto

Modellazione Avanzata dei ConsumiVolume totale dell'aria DAC per ciclo:V_totale = [P_ext × A_extend] + [P_ret × (A_piston - A_rod)]

Tecnica di Ottimizzazione - Funzionamento a Pressione Differenziale:Applicare 5 barre di estensione / 3 barre di retrazione riduce i consumi. Il risparmio tipico è del 18-22%, calcolato come: (A_rod/A_piston) × (1 - P_ret/P_ext).

Tabella Comparativa - Dati di Efficienza nel Mondo Reale

Strategie di Recupero e Risparmio Energetico

Configurazioni Avanzate Air Saver

1. Progettazione di circuiti rigenerativi

   • Riutilizza l'aria in espansione dal lato esteso per facilitare la retrazione.
   • Risparmio tipico: 25-40%.
   • Schema di implementazione: L'aria compressa, invece di essere semplicemente scaricata, viene convogliata sul lato opposto del pistone per aiutare nel movimento di ritorno.

2. Tecnologia di sequenziamento della pressione

   • Funzionamento a due pressioni: forza elevata all'inizio della corsa, pressione inferiore a stato stazionario.
   • Esempio: 7 bar iniziali, che scendono a 3 bar.
   • Risparmio energetico: 30-45%.

3. Ottimizzazione a doppia corsa

   • Corsa breve ad alta velocità (modalità risparmio aria) e corsa lunga solo quando necessario.
   • Riduce i consumi del 15-25%.

Metodi di Controllo Intelligenti: Sistema di Gestione Predittiva dell'Aria

• Componenti: Sensori di pressione (precisione dello 0.5%), valvole ad alta velocità (risposta 3 ms), algoritmi di apprendimento automatico.
• Vantaggi: Consumi inferiori del 12-18% rispetto ai sistemi standard; mantiene le prestazioni entro ±2%.

Analisi dei Costi del Ciclo di Vita (Orizzonte di 10 Anni)

Caso Speciale: Configurazioni Ibride a Risparmio Energetico

Il cilindro pneumatico rappresenta una soluzione efficace per ottenere forza e generare movimenti lineari e rotatori precisi. Questi dispositivi, noti anche come attuatori pneumatici, trovano impiego in sistemi, macchine e processi automatizzati in svariate applicazioni industriali, anche in ambienti difficili caratterizzati da temperature estreme. Un cilindro pneumatico a doppio effetto, in particolare, permette di applicare pressione sia per l'estensione che per la retrazione del pistone.

4. Selezione del Cilindro Specifico per l'Applicazione: Il Quadro Decisionale di un Ingegnere

Ottimizzazione del Cilindro a Semplice Effetto: Scenari Applicativi Avanzati

I cilindri a semplice effetto sono ideali per applicazioni che richiedono una forza unidirezionale e un ritorno non azionato, sfruttando molle interne o il peso del carico. La loro semplicità costruttiva si traduce in una maggiore affidabilità e minori costi iniziali e di manutenzione.

Applicazioni Tipiche:

• Bloccaggio e Serraggio: In processi di lavorazione o assemblaggio, dove un pezzo deve essere tenuto fermo. Un cilindro a semplice effetto può bloccare il pezzo con la pressione dell'aria e rilasciarlo con il ritorno a molla, garantendo un'operazione sicura in caso di interruzione dell'aria.
• Espulsione o Spinta Leggera: Per spostare oggetti leggeri da una posizione, come l'espulsione di prodotti finiti da uno stampo o l'avanzamento di piccoli componenti su una linea di assemblaggio.
• Apertura e Chiusura di Valvole o Sportelli: Quando l'azione di apertura è pneumatica e la chiusura può avvenire per gravità o mediante una molla.
• Pressatura o Goffratura Leggera: In operazioni che richiedono una forza limitata per un breve periodo.

Vantaggi Specifici in questi Contesti:

• Efficienza Energetica: Consumano aria solo per una direzione di movimento, riducendo il consumo complessivo rispetto ai cilindri a doppio effetto, specialmente in cicli di lavoro rapidi con ritorni a molla efficienti.
• Semplicità del Circuito: Richiedono una singola valvola di controllo (tipicamente una 3/2 vie), semplificando la progettazione e l'installazione del sistema pneumatico.
• Sicurezza Intrinseca: Il ritorno a molla o per gravità offre un "fail-safe" naturale, garantendo che lo stelo torni in posizione di sicurezza in caso di perdita di pressione.

Applicazioni di Prestazioni del Cilindro a Doppio Effetto

I cilindri a doppio effetto sono la scelta preferita per applicazioni che richiedono un controllo preciso del movimento e della forza in entrambe le direzioni (estensione e retrazione).

Applicazioni Tipiche:

• Robotica e Manipolazione: Per movimenti precisi di bracci robotici, pinze o sistemi di posizionamento, dove è necessario un controllo bidirezionale della forza e della velocità.
• Macchine CNC e Attrezzature di Lavorazione: Per l'avanzamento di utensili, il posizionamento di pezzi o l'azionamento di morse, dove la precisione di posizionamento e la forza controllata sono cruciali.
• Sistemi di Trasporto e Sollevamento: Per il controllo di carichi pesanti, piattaforme elevatrici o cancelli automatici, dove la forza è richiesta sia per il sollevamento che per l'abbassamento.
• Applicazioni di Saldatura e Rivettatura: Nelle pistole per saldatura automatizzate o nelle macchine per rivettatura, dove la forza di serraggio e la retrazione devono essere controllate con estrema precisione.

Vantaggi Specifici in questi Contesti:

• Controllo Bidirezionale: Offrono la capacità di applicare forza in entrambe le direzioni, consentendo una maggiore flessibilità nel controllo del movimento e della posizione.
• Precisione e Ripetibilità: Permettono un controllo più fine della velocità e della posizione, grazie alla possibilità di utilizzare valvole proporzionali e sistemi di feedback.
• Forza Costante: La forza di estensione e retrazione può essere mantenuta costante, indipendentemente dal carico o dall'orientamento.
• Maggiore Versatilità: Adatti per un'ampia gamma di applicazioni complesse che richiedono cicli di lavoro elevati e movimenti dinamici.

Configurazioni di Sistemi Ibridi

Le configurazioni ibride combinano elementi dei cilindri a semplice e doppio effetto, o li integrano con altre tecnologie, per massimizzare l'efficienza e le prestazioni in applicazioni specifiche.

Esempi:

• Cilindri a Doppia Pressione "a Molla": Utilizzano una molla per il ritorno, ma con la possibilità di applicare una pressione controllata anche sul lato della molla durante la fase di estensione. Questo consente di ottenere un ritorno "soft-safe" con una forza ridotta, pur mantenendo un buon controllo sulla fase di spinta. Ideali per applicazioni dove la sicurezza del ritorno è critica, ma è richiesto un controllo della forza in avanti.
• Sistemi Pneumo-Idraulici: Combinano la facilità di controllo e la pulizia dell'aria compressa con la rigidità e la forza dell'olio idraulico. Un cilindro pneumatico può azionare un cilindro idraulico, ottenendo movimenti fluidi e forze elevate con una maggiore precisione di posizionamento rispetto ai sistemi pneumatici puri. Questi sono spesso usati per presse leggere, bloccaggi di precisione o avanzamenti di utensili.
• Cilindri con Recupero Energetico: Implementazioni avanzate che riutilizzano l'aria compressa in uscita dal cilindro per assistere altre operazioni o pre-pressurizzare il lato opposto del pistone, come nei circuiti rigenerativi. Questi sistemi mirano a ridurre il consumo energetico complessivo.

Vantaggi delle Soluzioni Ibride:

• Efficienza Ottimizzata: Possono ridurre significativamente il consumo di aria e, di conseguenza, i costi operativi, bilanciando la forza e la velocità con le esigenze energetiche.
• Prestazioni Migliorate: Offrono un compromesso tra la semplicità dei SAC e il controllo dei DAC, permettendo di raggiungere prestazioni specifiche non ottenibili con soluzioni standard.
• Maggiore Flessibilità: Adattabili a scenari applicativi unici, dove le soluzioni convenzionali potrebbero essere inefficienti o non adeguate.
• Riduzione dell'Impronta Ambientale: Contribuendo a un minore consumo energetico, queste configurazioni supportano pratiche industriali più sostenibili.
