Pistoni per Ammortizzatori di Sterzo: Componenti Essenziali per la Stabilità del Veicolo

L'ammortizzatore di sterzo, conosciuto anche come freno di sterzo, è un dispositivo fondamentale progettato per smorzare la rotazione del manubrio di una moto o del volante di un autoveicolo. Sebbene spesso associato alle moto, la sua utilità si estende anche a biciclette e fuoristrada, migliorando la sicurezza e il controllo della guida. La sua funzione primaria è quella di contrastare le vibrazioni e le oscillazioni indesiderate dello sterzo, note come "sbacchettate", che possono verificarsi in diverse situazioni di guida, soprattutto ad alte velocità o su terreni sconnessi.

Tipologie e Collocazione degli Ammortizzatori di Sterzo

Esistono diverse configurazioni di ammortizzatori di sterzo, ognuna con caratteristiche e posizionamenti specifici per adattarsi a diverse esigenze veicolari.

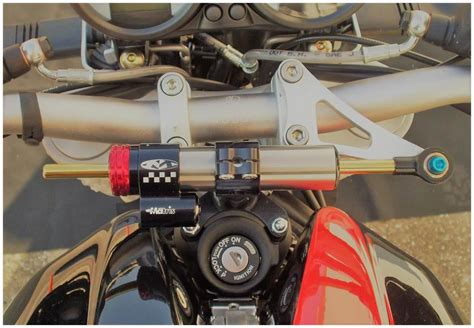

Ammortizzatori di Sterzo Lineari

Gli ammortizzatori di sterzo lineari sono costituiti da una coppia cilindrica. La resistenza che essi offrono alla rotazione dello sterzo varia in base all'angolo di sterzata e alla velocità di rotazione. Questo design permette una risposta progressiva e modulabile, essenziale per mantenere la stabilità in diverse condizioni.

Ammortizzatori di Sterzo Angolari o Rotativi

Questi ammortizzatori sono composti da due elementi distinti: uno è vincolato al telaio e ruota sull'asse della forcella, mentre l'altro è fissato al manubrio o alla piastra superiore delle forcelle. La loro azione si basa sulla rotazione relativa di questi due elementi, fornendo uno smorzamento efficace delle oscillazioni.

Collocazione Centralmente

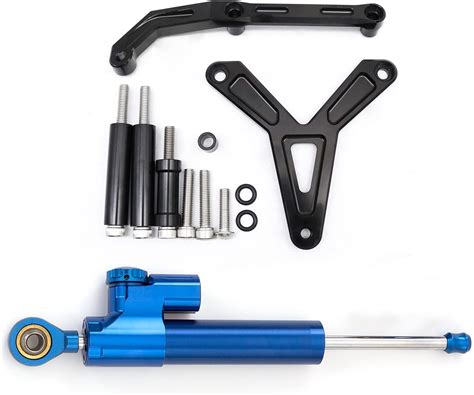

Una delle posizioni più comuni per l'installazione degli ammortizzatori di sterzo è quella centrale. In questa configurazione, un'estremità del dispositivo è collegata alla piastra della forcella e l'altra al telaio. Per un fissaggio corretto e sicuro, vengono generalmente impiegati dei piccoli braccetti.

Collocazione Frontale (Rara)

La collocazione frontale è una soluzione meno diffusa. In questo caso, l'ammortizzatore è posizionato anteriormente, collegando il cannotto alla piastra inferiore dello sterzo. Sebbene meno comune, questa disposizione può essere adottata in particolari design di veicoli.

Regolazione e Controllo Elettronico

Un aspetto importante degli ammortizzatori di sterzo moderni è la possibilità di regolarne il "freno" o la resistenza offerta. Alcuni modelli consentono la regolazione manuale, permettendo al pilota di adattare lo smorzamento alle proprie preferenze o alle condizioni di guida. Ancora più avanzati sono gli ammortizzatori a controllo elettronico, il cui intervento viene regolato automaticamente da una centralina elettronica. Questa centralina utilizza dati provenienti da vari sensori per ottimizzare lo smorzamento in tempo reale, garantendo la massima stabilità in ogni situazione.

I Pistoni degli Ammortizzatori: Cuore del Sistema

I pistoni sono i componenti principali all'interno degli ammortizzatori di sterzo e giocano un ruolo cruciale nel determinare le caratteristiche di smorzamento. La loro progettazione e il loro funzionamento variano a seconda del tipo di ammortizzatore.

Pistoni degli Ammortizzatori Idraulici

Nei sistemi idraulici, il cilindro è riempito di fluido idraulico e i pistoni si muovono al suo interno, generando una resistenza che smorza il movimento. Questi pistoni sono dotati di una serie di valvole, spesso sotto forma di spessori o orifizi, che limitano il flusso dell'olio. Le dimensioni e il numero di questi fori influiscono direttamente sulla velocità di smorzamento, determinando le caratteristiche sia in compressione che in estensione. I pistoni idraulici sono equipaggiati con guarnizioni per prevenire il bypass dell'olio attorno al loro diametro esterno, assicurando che tutto il fluido spostato passi attraverso la valvola. Questi pistoni sono comunemente impiegati nelle autovetture standard.

Pistoni Ammortizzatori Caricati a Gas / Design Pressurizzati a Gas

Negli ammortizzatori a gas, una carica di azoto a bassa pressione è incorporata nel sistema idraulico. Nei modelli monotubo, un pistone flottante separa l'olio dal gas, prevenendone l'aerazione. Questo pistone flottante si muove liberamente all'interno del corpo dell'ammortizzatore, comprimendo il gas mentre il pistone principale sposta l'olio. Questa configurazione è fondamentale per impedire che l'olio si mescoli con l'aria o il gas, eliminando la cavitazione e mantenendo uno smorzamento costante e affidabile.

Pistoni Regolabili / Controllati Elettronicamente

Gli ammortizzatori a controllo elettronico integrano sensori e valvole elettroniche per regolare le caratteristiche di smorzamento in tempo reale. Il gruppo pistone a controllo elettronico include valvole azionate elettronicamente, come solenoidi o motori passo-passo, capaci di modificare rapidamente le dimensioni dei passaggi dell'olio o la rigidità delle valvole. Queste valvole sono controllate da una centralina elettronica che elabora i dati provenienti dai sensori (come velocità delle ruote, angolo di sterzata o carico del veicolo), consentendo regolazioni adattive dello smorzamento in tempo reale per ottimizzare le prestazioni e la sicurezza.

Processo di Fabbricazione del Pistone dell'Ammortizzatore

La produzione dei pistoni per ammortizzatori richiede precisione e l'utilizzo di tecnologie avanzate per garantire l'integrità strutturale e le prestazioni.

Lavorazione CNC

I produttori impiegano la lavorazione CNC (Computer Numerical Control) per ricavare i pistoni da metallo pieno. Questo metodo consente di ottenere un'eccellente precisione dimensionale e un'elevata integrità superficiale, elementi cruciali per il corretto funzionamento e la durata del componente.

Metallurgia delle Polveri

Un'altra tecnica impiegata è la metallurgia delle polveri. Il processo inizia con la polvere metallica che viene compattata in una cavità dello stampo per ottenere la forma desiderata. Successivamente, questo "compatto verde" viene riscaldato al di sotto del suo punto di fusione (sinterizzazione) per legare metallurgicamente le particelle, conferendo resistenza e stabilità dimensionale. Uno studio ha dimostrato che la produzione di pistoni per ammortizzatori mediante metallurgia delle polveri utilizzando acciai legati Fe-Cu offre proprietà eccezionali, come la microfusione a bagno di polveri che permette ai produttori di realizzare pistoni con la resistenza desiderata controllandone la porosità.

Stampaggio ad Iniezione di Metalli (MIM)

Lo stampaggio ad iniezione di metalli (MIM) combina la versatilità dello stampaggio a iniezione di materie plastiche con la resistenza del metallo sinterizzato. In questo metodo, vengono utilizzate polveri metalliche ultrafini, che vengono miscelate con un legante polimerico. Questa miscela viene iniettata negli stampi per ottenere componenti con una forma quasi netta e una post-lavorazione minima. Dopo lo stampaggio, il componente grezzo viene sottoposto a sinterizzazione, durante la quale il legante viene rimosso. Il componente finale ottenuto presenta elevata densità e resistenza. Il MIM offre proprietà eccezionali agli ammortizzatori, tra cui:

• Alta densità: Raggiunge fino al 99% della densità dei materiali lavorati.
• Ritiro controllato: Restringimento prevedibile del 15-25% durante la deceraggio e la sinterizzazione con densità uniforme.
• Precisione dimensionale: Tolleranza come sinterizzato di circa ±0.3% delle dimensioni nominali con eccellente finitura superficiale.
• Flessibilità dei materiali: Permette l'utilizzo di una vasta gamma di materiali, inclusi acciai inossidabili, acciai bassolegati, superleghe, acciai rapidi, metalli duri e leghe magnetiche.

Progettazione di Pistoni Basati sulla Curva di Smorzamento

La progettazione dei pistoni è strettamente legata alla curva di smorzamento desiderata, che descrive come la forza di smorzamento varia in funzione della velocità del pistone.

Pistoni Lineari

Questi pistoni sono progettati per fornire una risposta di smorzamento pressoché lineare su un intervallo di velocità limitato. Di conseguenza, offrono una risposta costante e prevedibile in un'ampia gamma di velocità delle sospensioni. Le caratteristiche principali dei pistoni lineari includono:

• Facce piatte: Hanno tipicamente facce perfettamente piatte in cui sono alloggiati i dischi delle valvole (pacchi di spessori).
• Piramidi: Per ottenere prestazioni lineari, questi pistoni utilizzano comunemente gruppi piramidali di dischi valvola, con diametro dei dischi inferiore. Questa configurazione consente un aumento costante della forza di smorzamento all'aumentare del flusso d'olio.
• Fori di spurgo sufficienti: Il pistone incorpora fori di spurgo di dimensioni adeguate per consentire il flusso dell'olio, contribuendo alla risposta lineare. La forza di smorzamento è generata principalmente dalla resistenza dell'olio che scorre attraverso questi orifizi fissi e dalla flessione della pila di spessori.

Pistoni Digressivi

I pistoni digressivi sono ingegnerizzati per offrire uno smorzamento deciso a basse velocità dell'albero, pur mantenendo una maggiore morbidezza a velocità più elevate. Questo comportamento digressivo è ottenuto mediante spessori precaricati o valvole di scarico che si aprono a una pressione preimpostata, riducendo la pendenza di smorzamento alle velocità più elevate del pistone. Questa configurazione migliora il controllo durante i movimenti della carrozzeria a bassa velocità, come frenata, curva o accelerazione.

Pistoni Progressivi

I pistoni progressivi forniscono una forza di smorzamento che aumenta più rapidamente con la velocità del pistone o con la differenza di pressione. Garantiscono una guida fluida a bassa velocità, offrendo al contempo una resistenza decisa ad alta velocità o con movimenti delle sospensioni intensi. Di conseguenza, prevengono efficacemente il fondocorsa e migliorano il controllo del veicolo in condizioni difficili. Il comportamento progressivo è dovuto principalmente alla rigidità dei gruppi valvole e alla geometria restrittiva degli orifizi; il percorso di spurgo influisce solo sullo smorzamento a bassa velocità e non è la causa della progressività.

Applicazioni dei Pistoni degli Ammortizzatori

I pistoni degli ammortizzatori trovano applicazione in una vasta gamma di veicoli, ognuno con requisiti specifici.

Veicoli Passeggeri

Negli ammortizzatori per veicoli passeggeri, si utilizzano spesso pistoni lineari, digressivi o progressivi, a seconda del livello di aggressività della taratura del veicolo. Ad esempio, i veicoli di lusso spesso impiegano valvole di smorzamento digressive o adattive per fornire una risposta iniziale morbida e un controllo stabile alle velocità più elevate. Tuttavia, i modelli più sportivi di solito impiegano pistoni digressivi per un maggiore controllo della carrozzeria durante le manovre di guida aggressive.

Motociclette

I sistemi di sospensione delle motociclette, sia nelle forcelle anteriori che negli ammortizzatori posteriori, incorporano pistoni combinati con molle. Il pistone modula le oscillazioni causate dalle irregolarità della strada, isolando il pilota dalle vibrazioni e migliorando significativamente la maneggevolezza. Questo è particolarmente vero per le moto con tanti cavalli e una ciclistica "svelta", che sono più a rischio di "sbacchettate" se non adeguatamente equipaggiate con un buon ammortizzatore di sterzo. In situazioni di emergenza o quando si apre il gas velocemente, la ruota anteriore può alleggerirsi, rendendo il manubrio molto leggero e propenso a oscillazioni. Un ammortizzatore di sterzo di qualità, come quelli offerti da marchi rinomati come Öhlins, rappresenta un investimento significativo per la sicurezza e le prestazioni.

Veicoli Fuoristrada

Spesso, gli ammortizzatori per veicoli fuoristrada sono dotati di pistoni robusti con valvole progressive o ibride. Questo design è essenziale per affrontare terreni accidentati e irregolari, dove è necessaria una maggiore resistenza agli urti e un controllo costante per prevenire il fondocorsa e mantenere la stabilità del veicolo.

La Sbacchettata: Un Fenomeno da Controllare

La "sbacchettata" è un fenomeno in cui il manubrio di una moto oscilla violentemente da un lato all'altro. Questo può accadere in diverse circostanze, ad esempio quando si accelera rapidamente e la ruota anteriore "galleggia" appena sull'asfalto, o in uscita di curva, magari su un avvallamento. Molti credono che per gestirla si debba stringere forte il manubrio o tirare la frizione. Tuttavia, il consenso tra gli esperti è che irrigidirsi e cercare di forzare lo sterzo è la cosa più controproducente e pericolosa. Al contrario, il comportamento corretto consiste nell'alleggerire la presa sul manubrio, mantenendo il gas costante (o aumentandolo leggermente in modo controllato, se la situazione lo permette) e lasciando che le oscillazioni si attenuino da sole.

Alcune moto sono intrinsecamente più inclini a sbacchettare di altre, specialmente quelle con motori potenti e ciclistiche agili. In questi casi, un ammortizzatore di sterzo diventa un componente quasi indispensabile. Sebbene alcuni modelli possano avere ammortizzatori di serie non regolabili, l'investimento in un componente aftermarket regolabile permette di adattare lo smorzamento alle diverse condizioni e stili di guida, aumentando significativamente la sicurezza e il piacere di guida. È fondamentale anche prestare attenzione alle condizioni delle gomme e alla corretta taratura delle sospensioni per prevenire queste situazioni. Ad ogni buon conto, un ammortizzatore di sterzo è un elemento che contribuisce a rendere la guida più sicura e prevedibile, non solo per chi cerca le prestazioni estreme, ma anche per chi desidera maggiore tranquillità in ogni situazione.
