Il sistema di alimentazione del carburante nei motori diesel è un complesso insieme di componenti progettati per garantire una combustione efficiente e potente. Tra questi, la pompa di iniezione diesel e la pompa ad alta pressione svolgono ruoli cruciali, agendo come il cuore pulsante che dosa e comprime il carburante prima che venga iniettato nelle camere di combustione. Comprendere il loro funzionamento e le possibili problematiche è fondamentale per mantenere l'efficienza e la durata del motore.
Il Ruolo della Pompa di Iniezione Diesel
La pompa di iniezione diesel è un componente chiave del sistema di alimentazione carburante nei motori diesel. Il suo compito principale è inviare quantità dosate di combustibile agli iniettori. Esistono diverse tipologie di pompe di iniezione, che nel tempo si sono evolute per rispondere alle crescenti esigenze di efficienza e riduzione delle emissioni.
In passato, le pompe rotative erano molto diffuse. Queste pompe sono caratterizzate da una camera di pompa rotante che comprime il carburante diesel per poi inviarlo agli iniettori. Un altro tipo sono le pompe ad iniettore, costituite da un insieme di componenti che regolano la quantità di carburante diesel spruzzata negli iniettori. Il loro funzionamento si basa sull'utilizzo della pressione generata da una pompa di carburante a bassa pressione, la quale invia il gasolio a una pompa ad alta pressione. Quest'ultima comprime ulteriormente il carburante e lo invia agli iniettori.
Una pompa di iniezione diesel funziona comprimendo il carburante (gasolio) per iniettarlo negli iniettori e da lì nella camera di combustione. È inoltre importante precisare che le pompe di iniezione devono essere messe in fase prestando molta attenzione, poiché un'errata fasatura può compromettere seriamente le prestazioni del motore e la sua affidabilità.
L'Evoluzione dei Sistemi: Il Common Rail
Oggi, il cosiddetto sistema Common Rail (CRS) è diventato lo standard del settore grazie al suo design modulare e viene costantemente ottimizzato. Il vantaggio principale di questa tecnologia diesel risiede nella grande flessibilità della pressione e della tempistica di iniezione.
Il sistema Common Rail è costituito da tre componenti principali: una pompa ad alta pressione, un common rail (da cui il nome Common Rail, che significa "condotto comune") e gli iniettori. Il sistema inizia con un'elettropompa che aspira il carburante dal serbatoio. La pompa ad alta pressione ha la funzione di comprimere il carburante, arrivando sino a una pressione che può raggiungere i 1350 bar (e molto oltre nei sistemi più moderni), e lo invia successivamente nel condotto di accumulo dell'alta pressione, chiamato appunto Rail. Quest'ultimo è un serbatoio di piccole dimensioni che ha funzioni di accumulo, nel quale la pressione del carburante ha la possibilità di rimanere costante, smorzando le variazioni di pressione generate dalla pompa ad alta pressione.
Infine, il carburante passa dal Rail, sempre attraverso delle tubazioni, agli iniettori che, a loro volta, sono comandati da una valvola e iniettano il carburante direttamente all'interno delle camere di combustione del motore. Questo meccanismo garantisce una preparazione ottimale del carburante, essenziale per mantenere un alto livello di efficienza, rendendo il diesel il più economico e potente possibile.
Iniettore Pompa vs. Common Rail - Ascesa e Declino del Diesel Ep.1
La Pompa ad Alta Pressione: Un Componente Cruciale
All'interno del sistema Common Rail, la pompa ad alta pressione genera la pressione necessaria per il carburante, che è sempre disponibile per l'iniezione. Per questo motivo, si tratta di una parte di usura molto sollecitata. La pompa ad alta pressione CP4 di Bosch, ad esempio, lubrificata con carburante, è composta da uno o due elementi ad alta pressione, ciascuno dei quali è integrato in un alloggiamento con un proprio albero a camme.
La manutenzione della pompa ad alta pressione è necessaria principalmente se è intasata o se il sensore di pressione al suo interno è danneggiato. Si consiglia di pulire la guida intasata mediante pulizia ad ultrasuoni o soffiando ad alta pressione dell'aria. Per mantenere un alto livello di qualità, le pompe sono tutte testate su un banco prova speciale dopo il ricondizionamento, garantendo l'affidabilità dei ricambi. Aziende come REDAT S.p.A. sono leader a livello nazionale ed internazionale nei sistemi per l'iniezione Diesel e vendono ricambi di alta qualità per pompe di iniezione e iniettori diesel, offrendo anche servizi di ricondizionamento per pompe e iniettori ad alta pressione di tutti i produttori, inclusi Bosch, Delphi, Denso e Continental VDO.
Gli Iniettori: Precisione al Millisecondo
Gli attori principali nella camera di combustione sono gli iniettori, collegati al rail. Azionati dall'unità di controllo, la quantità richiesta viene iniettata in ciascun cilindro alla pressione e alla combustione corrette. Questi iniettori di seconda generazione possono iniettare la quantità di carburante nel cilindro a una pressione compresa tra 1.600 bar e 2.500 bar, a seconda della situazione di guida. L'iniettore piezoelettrico di terza generazione è ancora più sofisticato, essendo più sottile di quello a elettrovalvola e potendo garantire una pressione di iniezione fino a 2.700 bar, consentendo una maggiore precisione e una combustione ancora più pulita ed efficiente.
Segnali di Malfunzionamento e Diagnosi
Nonostante il meccanismo del common rail sia studiato per essere virtualmente perfetto, il fatto per il quale esso funzioni con il carburante lo espone ad alcuni problemi che possono, ad esempio, essere comportati dalle impurità e dal passaggio di un gasolio non puro o non concepito per dare ottimi risultati. Conoscere il funzionamento della componentistica della propria automobile può essere non solo interessante, ma anche molto utile così da poter intervenire tempestivamente in ogni caso in cui ci sia qualcosa di rotto o che non reagisca come dovrebbe.

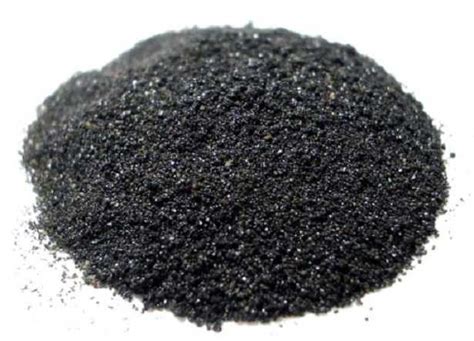

Un problema comune, spesso legato alla pompa ad alta pressione, è la generazione di limatura di ferro dovuta all'usura interna. Questa limatura, se presente, può circolare nel sistema di alimentazione, danneggiando iniettori e altri componenti. È essenziale verificare la presenza di limatura nel filtro del gasolio, nel regolatore di portata o persino nel serbatoio. La presenza di anche una piccola quantità di limatura può indicare un problema imminente o già in atto alla pompa.
I sintomi di un malfunzionamento alla pompa ad alta pressione o agli iniettori possono includere:
- Difficoltà nell'accelerazione e perdita di potenza: la macchina potrebbe iniziare a perdere colpi, avere difficoltà a salire di giri e mostrare segni di grosse incapacità nell'accelerazione. Questo dovrebbe essere già un segno preoccupante da non trascurare.
- Rumori anomali: insieme alle difficoltà legate all'accelerazione si potrebbero sentire dei rumori che possono provenire sia dalla parte posteriore del veicolo sia dal vano motore, così come degli "strattoni" anche durante la marcia.
- Odore di carburante: nel momento in cui la vostra pompa ad alta pressione dovesse effettivamente rompersi, si potrà notare un notevole odore di carburante che aumenterà sempre di più.
- Difficoltà all'avviamento: il motore può faticare ad accendersi o non avviarsi affatto, spesso accompagnato da spie di avaria sul cruscotto che indicano problemi alla pressione del carburante o alla pompa stessa.
- Modalità di protezione (limp mode): l'auto potrebbe entrare in modalità di protezione, limitando le prestazioni per evitare ulteriori danni, segnalata da una spia luminosa o da una drastica riduzione della potenza disponibile.
Quando si riscontrano questi sintomi, una diagnosi accurata è fondamentale. L'utilizzo di strumenti diagnostici specifici, come quelli offerti da marchi quali WOW Wurth o VAG, consente di leggere gli errori registrati dalla centralina del veicolo e monitorare i valori in tempo reale, come la pressione erogata dalla pompa al minimo e sotto carico. Ad esempio, una pompa che al minimo motore acceso eroga 300 bar e aumenta di valore dando gas potrebbe indicare un funzionamento corretto o un problema al regolatore di portata-pressione.
È importante distinguere tra un guasto alla pompa e un problema elettrico, come un sensore di pressione difettoso o connettori ossidati. In alcuni casi, la presenza di animali, come topi, può causare danni ai cablaggi elettrici, complicando la diagnosi e i problemi al motore.
Interventi e Prevenzione
In caso di problemi alla pompa ad alta pressione o agli iniettori, è essenziale rivolgersi a un meccanico di fiducia o a un centro specializzato in sistemi diesel. Tentare riparazioni fai-da-te complesse, come lo smontaggio della pompa ad alta pressione che spesso richiede l'interessamento della distribuzione, può essere rischioso e causare danni maggiori.
La pulizia del sistema di alimentazione è un aspetto cruciale. Se la limatura ha contaminato il circuito, è necessario pulire non solo la pompa ma anche le tubazioni, il rail, le pompe elettriche e, nei modelli a trazione integrale, anche il serbatoio, che può essere particolarmente complesso da smontare e pulire. Per gli iniettori, una revisione o la sostituzione possono essere necessarie, con costi che possono variare significativamente. Si parla di cifre che possono aggirarsi sui 1000 euro per pompa e iniettori revisionati con reso, mentre l'acquisto di componenti nuovi può essere più oneroso.
Per prevenire i problemi legati alla pompa ad alta pressione, si consiglia l'utilizzo di gasolio di buona qualità e l'aggiunta di additivi specifici. Sebbene l'idea di inserire calamite o filtri aggiuntivi sulla tubazione di uscita della pompa possa sembrare una soluzione per fermare la limatura, è considerata una soluzione inefficace a causa dell'alta pressione del carburante e della complessità del sistema, che potrebbe non riuscire a trattenere efficacemente le particelle o addirittura creare ostruzioni e ulteriori problemi.
In definitiva, un sistema di iniezione diesel impeccabile è essenziale per una preparazione ottimale del carburante, che si traduce in un alto livello di efficienza, economia e potenza del motore. La cura e la manutenzione preventiva, insieme a interventi tempestivi e professionali in caso di malfunzionamento, sono la chiave per garantire la longevità e le prestazioni ottimali del proprio veicolo diesel.
