La Fiat Panda 141, un'icona dell'automobilismo italiano, pur essendo una vettura robusta e affidabile, presenta alcune peculiarità nel suo impianto elettrico, specialmente per quanto riguarda l'alimentazione "sottochiave". Questa guida approfondirà la comprensione e l'utilizzo di questo particolare circuito, essenziale per l'installazione di accessori come l'autoradio o per la realizzazione di semplici sistemi antifurto.

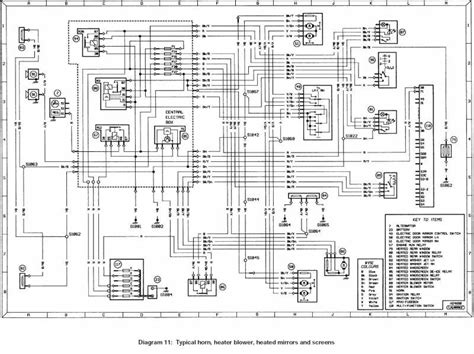

Comprendere il Circuito di Accensione: I Colori dei Cavi Fondamentali

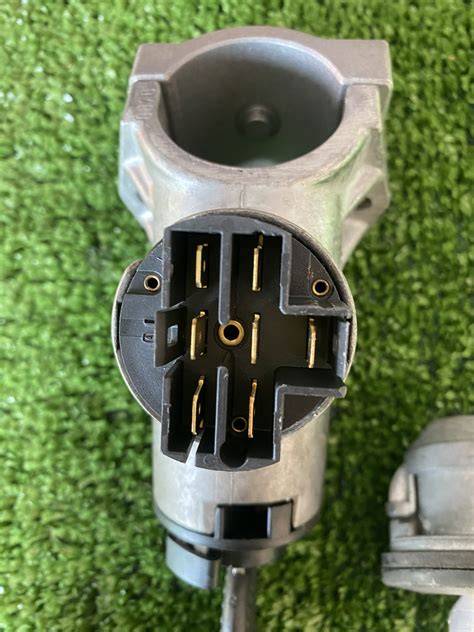

Per intervenire sull'impianto elettrico della Fiat Panda 141, è fondamentale conoscere la funzione dei principali cavi che partono dal blocchetto di accensione. Questi cavi gestiscono diverse fasi dell'avvio e del funzionamento del veicolo, e la loro corretta identificazione è cruciale per evitare danni all'impianto o malfunzionamenti.
Il Filo Arancione: La Chiave di Accensione del Motore
Il filo arancione è di vitale importanza. Esso veicola il 12V alla bobina e funziona solamente a quadro acceso. In pratica, se non arriva corrente al filo arancione, la macchina non si mette in moto, anche se il motorino d'avviamento gira. Il quadro, quando si gira la chiave per spegnere l'auto, interrompe l'alimentazione a questo filo. Questa sua caratteristica lo rende particolarmente utile per la realizzazione di un antifurto. Se si inserisce un interruttore su questo cavo, con esso inserito, anche girando la chiave, il motorino gira ma la macchina non si avvia. Se lo si aziona a macchina accesa, il motore si spegne. È quindi un punto strategico per impedire l'avviamento del motore senza la chiave.
I Cavi Marrone e Rosso: L'Avviamento del Motorino
I cavi marrone e rosso sono generalmente quelli collegati all'attivazione del motorino d'avviamento. Se questi vengono ponticellati, si sentirà il motorino d'avviamento girare anche senza la chiave nel quadro. Tuttavia, la macchina si avvierà solo se il quadro è acceso, confermando l'importanza del filo arancione per l'accensione effettiva del motore. Non è consigliabile utilizzare uno di questi cavi per un antifurto, in quanto un ladro, vedendo che il motorino non parte, potrebbe avviare la macchina a spinta.
Problemi di tipo elettrico della Fiat Panda 4x4 trekking prima serie, da MicheleExpert-Cropalati
Installazione dell'Autoradio: Collegamenti Essenziali
Una delle domande più frequenti riguardo la Panda 141 è come collegare l'autoradio, dato che spesso la macchina è sprovvista dei fili già pronti o "nascosti" per l'alimentazione e il mantenimento delle memorie. La soluzione più comune è prelevare l'alimentazione dal sottochiave.
Alimentazione per l'Autoradio: Dove Trovare il Positivo Sottochiave
Per alimentare l'autoradio, sono necessari due tipi di positivo:
- Positivo 12V costante (per il mantenimento delle memorie): Questo filo mantiene l'orologio e le impostazioni della radio anche a macchina spenta.
- Positivo sottochiave (per l'accensione e lo spegnimento della radio con il quadro): Questo permette alla radio di accendersi e spegnersi automaticamente con l'accensione e lo spegnimento del veicolo, proprio come nelle vetture più moderne.
Il filo giallo, secondo le istruzioni standard e le indicazioni diffuse, dovrebbe essere il positivo 12 volt, mentre il filo rosso il sottochiave. È importante però verificare con un tester la polarità e la funzione di ogni filo, specialmente in veicoli più datati come la Panda 141, dove le codifiche potrebbero variare o essere state alterate nel tempo. In alcuni casi, potrebbe essere necessario invertire i collegamenti del filo giallo e rosso se l'autoradio non si comporta come previsto.
Un punto di riferimento per il sottochiave può essere il blocchetto di accensione stesso, dove si trovano i cavi che portano corrente solo a quadro acceso. In alternativa, si può cercare un fusibile del 12 volt sottochiave nella scatola fusibili. Se non si è sicuri della funzione di un fusibile, si può provare a rimuoverlo e vedere cosa non si accende, decidendo poi se il circuito è adatto per l'alimentazione desiderata. Un'altra opzione è prelevare il +12 dalla ventola in cabina o dalle luci di posizione, facendo attenzione a non sovraccaricare il circuito.
Posizionamento delle Casse: Le "Tasche" della Panda
Per quanto riguarda le casse, la Panda vecchia, intesa come la 141, non ha predisposizioni particolari. Solitamente, gli altoparlanti vengono alloggiati nelle "tasche", ovvero gli spazi disponibili sulle portiere o sui pannelli interni. È importante saldare bene i fili delle casse, poiché se vanno in corto, potrebbero causare un "casino", rischiando di danneggiare sia le casse che il finale della radio.
Il Cablaggio dell'Autoradio e i Connettori ISO

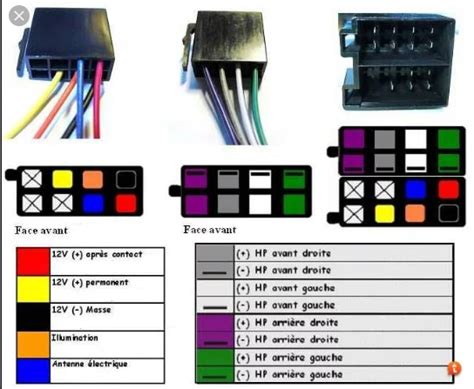

Quando si sostituisce una vecchia autoradio con una nuova, ci si può trovare di fronte a connettori diversi. Le autoradio moderne utilizzano solitamente due connettori ISO: uno per l'alimentazione e uno per le casse. Se la vecchia radio aveva un solo connettore, sarà necessario tagliare il vecchio connettore e giuntare i fili con dei mammut (o connettori rapidi), prestando attenzione a isolare bene ogni connessione con nastro isolante per prevenire cortocircuiti.
A volte, i nuovi connettori possono includere uno "scambiatore" per il giallo e il rosso, che permette di invertire l'alimentazione diretta e sottochiave, o di bypassare lo spegnimento a chiave se entrambi i fili vengono collegati.
Il filo blu, spesso presente nei cablaggi delle autoradio, è solitamente destinato all'alimentazione ausiliaria (ad esempio, per l'antenna elettrica o un amplificatore esterno) e potrebbe non interessare se non si utilizzano tali accessori. È consigliabile staccarlo o isolarlo se non necessario.
Antifurto Artigianale Semplice: Sfruttare il Filo Arancione
Come accennato, il filo arancione rappresenta un punto eccellente per un antifurto artigianale sulla Fiat Panda 141. Installando un semplice interruttore su questo cavo, in un punto nascosto, si può impedire l'avviamento del motore.
Funzionamento:
- Interruttore inserito (circuito aperto): Anche se si gira la chiave, il motorino d'avviamento gira, ma il motore non si accende perché l'alimentazione alla bobina (tramite il filo arancione) è interrotta. Questo inganna un potenziale ladro, facendogli credere che ci sia un problema meccanico.
- Interruttore disinserito (circuito chiuso): L'alimentazione al filo arancione viene ripristinata, permettendo l'avvio normale del motore.
- Spegnimento di emergenza: Se l'interruttore viene azionato a macchina accesa, il motore si spegne immediatamente.
Questo sistema è più efficace rispetto all'interruzione del cavo del motorino d'avviamento (marrone o rosso), poiché, come precedentemente spiegato, un ladro potrebbe avviare il veicolo a spinta in quel caso. L'interruzione del filo arancione, invece, impedisce proprio l'accensione del motore.
Risoluzione Problemi Comuni
Durante l'installazione o la manutenzione, possono sorgere diversi problemi elettrici. È fondamentale avere un tester per verificare la continuità e la presenza di corrente nei vari fili.
Cruscotto Impazzito o Luci Lampeggianti:Se il cruscotto "impazzisce" o le luci lampeggiano anche dopo aver scollegato tutto, potrebbe esserci un problema più profondo nell'impianto elettrico. Un primo controllo da fare è verificare lo stato dei fusibili. Un fusibile bruciato o difettoso può causare malfunzionamenti a catena.
Problemi con l'Amperometro durante la Carica:Se, attaccando il caricabatteria, l'amperometro (lo strumento sul caricabatteria) segna valori molto bassi (ad esempio, da 11-12 A iniziali a quasi 0 A), potrebbe indicare che la batteria è già quasi completamente carica o che c'è un problema nel circuito di carica o nella batteria stessa. Un valore di 0 A indica che la batteria non sta assorbendo corrente, o perché è piena, o perché è guasta, o perché c'è un'interruzione nel circuito di carica.
Per la Fiat Panda 141, comprendere il "positivo sottochiave" e i vari cavi del blocchetto di accensione è un passo fondamentale per qualsiasi intervento sull'impianto elettrico, dalla semplice installazione di un'autoradio alla creazione di un sistema antifurto personalizzato. La pazienza, l'accuratezza e l'uso di un tester sono strumenti indispensabili per operare in sicurezza e con successo.
