Predisposizione Retrocamera Fiat Ducato: Guida Completa all'Installazione e all'Utilizzo

L'installazione di una retrocamera su un Fiat Ducato, specialmente nelle sue varianti più recenti come il Ducato X250 e X290, rappresenta un miglioramento significativo in termini di sicurezza e praticità durante le manovre di parcheggio e retromarcia. La predisposizione di serie, presente su molti modelli, semplifica notevolmente il processo di installazione, ma è fondamentale comprendere le diverse opzioni di collegamento e le componenti necessarie per ottenere un sistema funzionale e affidabile. Questo articolo si propone di esplorare in dettaglio la predisposizione della retrocamera sul Fiat Ducato, offrendo una guida completa per gli utenti che desiderano installarla in autonomia o comprendere meglio le procedure di montaggio.

Comprendere la Predisposizione per la Retrocamera sul Fiat Ducato

La predisposizione per la retrocamera sul Fiat Ducato si riferisce alla presenza di cablaggi e, in alcuni casi, di punti di fissaggio predefiniti che facilitano l'integrazione di un sistema di visione posteriore. A differenza di un'installazione da zero, dove sarebbe necessario passare tutti i cavi e creare punti di ancoraggio, la predisposizione ottimizza il tempo e riduce la complessità del lavoro.

Il veicolo, in particolare nelle sue versioni più recenti, è spesso dotato di una predisposizione che può includere un connettore dedicato per il segnale video e l'alimentazione della telecamera, solitamente posizionato nella zona del terzo stop o del paraurti posteriore. Questo consente di evitare forature non necessarie nella carrozzeria, preservando l'integrità estetica e strutturale del veicolo.

Metodi di Collegamento della Retrocamera

Esistono principalmente due modalità per collegare una retrocamera a un Fiat Ducato, entrambe con tempi di lavoro simili:

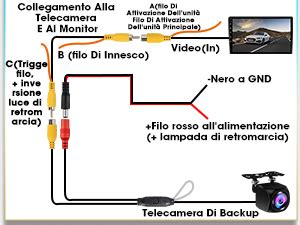

1. Collegamento in Parallelo alla Luce della Retromarcia: Questo è il metodo più comune e diretto. La telecamera viene collegata in parallelo alla lampadina della luce di retromarcia.

   • Filo Rosso: Collegato al positivo (+) della lampadina della retromarcia.
   • Filo Nero: Collegato al negativo (-) della lampadina della retromarcia.
   • Segnale Video: Il cavo del segnale video (solitamente un connettore giallo RCA) e il filo positivo della lampadina di retromarcia devono essere fatti passare fino al cruscotto, dove si collegheranno all'autoradio o al monitor dedicato.
   • Alimentazione Positiva dalla Centralina Fusibili: In alternativa al passaggio del filo positivo dalla lampadina di retromarcia, è possibile reperirlo direttamente dalla centralina dei fusibili. Questo filo, spesso di colore bianco con una striscia di altro colore (come bianco-verde), entra nel sottoporta prima di confluire nel fascio di cavi che collega la cabina guida alla parte posteriore del veicolo.
   • Attivazione Automatica del Monitor: Il positivo della retromarcia è fondamentale perché attiva immediatamente l'autoradio in modalità monitor, indipendentemente dalla funzione in uso (spenta, autoradio, lettore CD, ecc.). Se l'autoradio è spenta, questa connessione la accenderà automaticamente per consentire la visualizzazione durante la manovra.
   • Connettori: Sia la telecamera che l'autoradio dispongono di attacchi femmina, poiché il cavo di prolunga del segnale video solitamente presenta connettori maschio su entrambe le estremità.

2. Collegamento tramite Interruttore (Accensione Manuale): Questa soluzione offre maggiore flessibilità, permettendo di accendere la telecamera a comando.

   • Interruttore sul Cruscotto: Un interruttore posizionato sul cruscotto consente di attivare la telecamera quando desiderato.
   • Alimentazione Diretta: Il positivo proveniente dall'interruttore, oltre ad essere collegato al filo dell'autoradio che dà priorità alla funzione monitor, alimenta direttamente la telecamera posteriore, bypassando la luce di retromarcia.
   • Controllo Manuale: Questa modalità è particolarmente utile per chi desidera monitorare un rimorchio durante la marcia o avere un controllo visivo costante in determinate situazioni.

Indipendentemente dal metodo scelto, sarà necessario far passare i nuovi cavi attraverso il veicolo. Questo comporta il coricarsi sotto il camper per fissare i cavi esistenti con fascette ogni 20-30 cm. Per l'ingresso nell'abitacolo, si possono seguire i percorsi dei cavi esistenti o utilizzare uno dei tappi di gomma presenti nel sottoporta. La parte più impegnativa dell'installazione interna è solitamente quella di far passare i cavi dalla zona del terzo stop fino al pavimento del camper.

Problematiche Comuni e Soluzioni

Uno degli inconvenienti più frequenti con il collegamento diretto alla retromarcia è il ritardo tra l'inserimento della marcia e l'effettiva accensione della telecamera. Questo intervallo di un paio di secondi può far sì che l'immagine appaia quando la manovra è già in fase avanzata o quasi conclusa. Successivamente, durante le piccole correzioni avanti e indietro, la telecamera potrebbe accendersi e spegnersi ripetutamente con il relativo ritardo.

Per ovviare a questo problema, molti utenti preferiscono accendere manualmente la telecamera poco prima di iniziare la manovra e spegnerla al termine, garantendo un'attivazione tempestiva e continua durante tutto il processo.

Componentistica Necessaria e Opzioni di Montaggio

Per l'installazione di una retrocamera su un Fiat Ducato, è necessario procurarsi alcuni componenti essenziali:

• Retrocamera: Esistono diverse tipologie di retrocamere, tra cui quelle integrate nel terzo stop, quelle da montare sul paraurti o quelle universali. La scelta dipenderà dalle preferenze estetiche e dalla praticità di installazione. Modelli specifici, come quelli compatibili con il KIT-R1DUC, sono progettati per l'integrazione senza forare la carrozzeria, utilizzando le viti originali del terzo stop e un passacavo già presente. Questi kit includono una cover resistente alle intemperie con guarnizione per prevenire infiltrazioni d'acqua.
• Cavo Video (Coassiale RCA): Per trasmettere il segnale video dalla telecamera all'autoradio/monitor. La lunghezza del cavo deve essere adeguata alla distanza tra la telecamera e la plancia.
• Autoradio/Monitor con Ingresso Video: L'autoradio di serie del Ducato potrebbe non avere un ingresso video dedicato. In tal caso, sarà necessario sostituirla con un'unità aftermarket che supporti la funzione di retrocamera. Modelli 2DIN sono molto diffusi e spesso integrano anche funzioni di navigazione, Bluetooth e compatibilità con Apple CarPlay/Android Auto. Marche come Pioneer, Alpine, Kenwood offrono soluzioni valide, mentre unità cinesi basate su Android possono rappresentare un'alternativa più economica ma con potenziali differenze in termini di reattività e supporto aggiornamenti.
• Adattatore Resistivo (per Comandi al Volante): Se si desidera mantenere la funzionalità dei comandi al volante con un'autoradio aftermarket, potrebbe essere necessario un adattatore specifico per il Fiat Ducato.
• Kit di Fissaggio e Mascherina (per Autoradio 2DIN): Per l'installazione di un'autoradio 2DIN in uno spazio originariamente predisposto per un'unità singola, saranno necessari specifici kit di fissaggio e mascherine adattatrici.

Considerazioni sull'Alimentazione e la Batteria

La questione dell'alimentazione della retrocamera e dell'autoradio è un punto cruciale. In generale, si possono collegare questi dispositivi in due modi:

• Alla Batteria di Avviamento (BM): Questo è il collegamento più semplice, ma può comportare un assorbimento indesiderato sulla batteria di avviamento, specialmente se l'autoradio viene utilizzata con il motore spento.
• Alla Batteria di Servizio (BS): Collegare l'impianto audio/video alla batteria di servizio è la soluzione ottimale, poiché questa batteria è progettata per alimentare i servizi del veicolo durante la sosta e non influisce sulla capacità di avviamento del motore.

Alcuni utenti optano per un sistema misto o un circuito dedicato che consente di utilizzare sia la BM che la BS, e di attivare la retrocamera manualmente anche quando la retromarcia non è inserita. Questo offre la massima flessibilità, ma richiede una maggiore competenza elettrica.

Installazione Fai-da-Te vs. Installazione Professionale

L'installazione di una retrocamera su un Fiat Ducato può essere un progetto fai-da-te gratificante, specialmente se il veicolo presenta una buona predisposizione. Tuttavia, è importante valutare attentamente le proprie competenze tecniche, soprattutto per quanto riguarda il passaggio dei cavi all'interno del veicolo e i collegamenti elettrici.

Se non si è sicuri delle proprie capacità, è sempre consigliabile rivolgersi a un centro specializzato o a un elettrauto esperto. Questo garantirà un'installazione corretta, sicura e a norma, evitando potenziali problemi elettrici o danni al veicolo.

Alternative e Soluzioni Avanzate

Oltre alle soluzioni tradizionali, esistono sul mercato kit specifici e tecnologie innovative che semplificano ulteriormente l'installazione e migliorano le prestazioni del sistema di retrocamera:

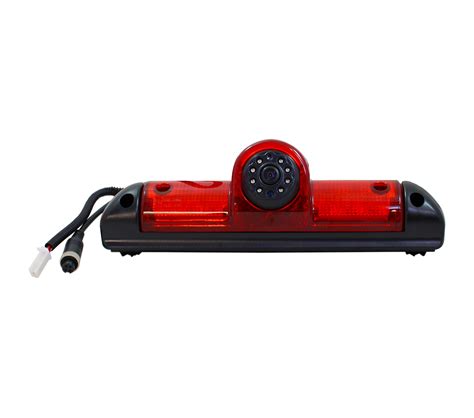

• Telecamere per Luce Stop: Come menzionato, esistono telecamere integrate direttamente nel terzo stop, che sfruttano i punti di fissaggio esistenti e riducono al minimo la necessità di modifiche alla carrozzeria.
• Sistemi Wireless: Sebbene meno diffusi per le retrocamere a causa della necessità di un segnale video stabile e dell'alimentazione, esistono soluzioni wireless che possono semplificare il passaggio dei cavi. Tuttavia, è fondamentale verificarne l'affidabilità e la compatibilità con il proprio veicolo.
• Autoradio con Funzionalità Integrate: Alcune autoradio moderne, come quelle basate su Android o compatibili con Android Auto/Apple CarPlay, offrono un'esperienza utente avanzata, con interfacce reattive e un'ampia gamma di funzionalità multimediali e di navigazione. La reattività del display e la velocità di risposta ai comandi sono aspetti fondamentali per molti utenti, che richiedono un'interfaccia immediata per evitare distrazioni durante la guida.

La scelta della retrocamera e del sistema di visualizzazione dipenderà dalle esigenze specifiche dell'utente, dal budget a disposizione e dal livello di complessità dell'installazione che si è disposti ad affrontare. Con la giusta preparazione e i componenti adeguati, l'integrazione di una retrocamera sul Fiat Ducato può trasformare l'esperienza di guida, aumentando notevolmente la sicurezza e la comodità.
