La presa diagnostica OBD-II (On-Board Diagnostics II) è diventata uno strumento indispensabile per meccanici e appassionati di auto, consentendo l'accesso ai dati del veicolo per la diagnosi e la risoluzione dei problemi. Questo articolo esplora la posizione e l'accessibilità della presa OBD-II su diversi modelli di veicoli dotati di motori Multijet, fornendo anche un'analisi approfondita di un caso di studio specifico riguardante problemi di avviamento e pressione del carburante.
Comprendere la Presa OBD-II

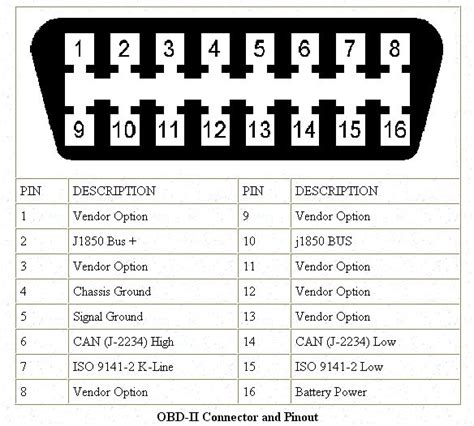

La presa OBD-II, standardizzata a 16 pin, è obbligatoria su tutti i veicoli venduti negli Stati Uniti dal 1996 e successivamente adottata a livello globale. La sua funzione primaria è quella di fornire un'interfaccia standardizzata per collegare strumenti di scansione diagnostica. Questi strumenti possono leggere codici di errore memorizzati nella centralina del motore (ECU), monitorare i parametri di funzionamento in tempo reale e persino eseguire test di attuazione su vari componenti. La posizione della presa può variare leggermente tra i produttori e i modelli, ma generalmente si trova all'interno dell'abitacolo, accessibile al conducente o al tecnico.
Posizionamento della Presa OBD-II: Un Panorama dei Modelli Multijet
La corretta individuazione della presa OBD-II è il primo passo fondamentale per una diagnosi efficace. Di seguito, vengono illustrate le posizioni tipiche su alcuni veicoli dotati di motori Multijet, basandosi sulle informazioni fornite.
1. Fiat Panda (2012-oggi)
Sulla Fiat Panda prodotta dal 2012 in poi, la presa OBD-II si trova sotto il volante, all'interno del vano fusibili. Per accedervi, è necessario rimuovere il coperchio situato sotto il piantone dello sterzo. Una volta rimosso questo coperchio, il connettore standard OBD-II a 16 pin diventa immediatamente visibile e facilmente accessibile. Questa posizione è considerata standard per molti veicoli del gruppo Fiat Chrysler Automobiles (FCA).
2. Dacia Sandero (2021-oggi)
Per la Dacia Sandero di ultima generazione (dal 2021 in poi), la presa OBD-II è posizionata sotto il volante, sul lato guida, nella parte inferiore del cruscotto, vicino ai pedali. La sua accessibilità è elevata, poiché non è coperta da pannelli aggiuntivi; il connettore a 16 pin è a vista direttamente sotto il volante, rendendo l'operazione di collegamento semplice e veloce.
3. Lancia Ypsilon (2011-oggi)
Nella Lancia Ypsilon prodotta dal 2011 in poi, la presa OBD-II è situata sotto il volante, sul lato sinistro, dietro un pannello di copertura. L'area specifica è quella sotto il cruscotto, a sinistra. Sebbene sia uno standard OBD-II a 16 pin, l'accesso richiede la rimozione di un piccolo coperchio che nasconde la porta. Una volta rimosso questo pannello, l'accesso al connettore è immediato.
4. Toyota Yaris Cross (2021-oggi)
La Toyota Yaris Cross, modello dal 2021 in poi, presenta la presa OBD-II sotto il cruscotto sul lato guida, in prossimità della leva di apertura del cofano. Il connettore, di tipo standard OBD-II a 16 pin, è di colore bianco ed è situato sotto il bordo del cruscotto. La sua posizione è facilmente accessibile, con il connettore a vista e rivolto verso il basso, immediatamente sotto il volante. Questa collocazione è simile a quella della Toyota Yaris standard.
5. Fiat 500 (inclusi modelli specifici)
Sebbene l'informazione sia stata interrotta per questo punto, è comune che la Fiat 500, in particolare i modelli più recenti che condividono piattaforme con altri veicoli FCA, ospiti la presa OBD-II in una posizione analoga a quella della Fiat Panda, ovvero sotto il volante, all'interno del vano fusibili o in un'area accessibile rimuovendo un pannello di copertura vicino al piantone dello sterzo.
Caso di Studio: Problemi di Avviamento e Pressione del Carburante su un Veicolo Multijet
Un caso pratico illustra l'importanza di una diagnosi accurata e della comprensione dei sistemi di alimentazione dei motori diesel Multijet. Una vettura arriva in officina, trasportata con carroattrezzi, poiché non parte. Dopo aver collegato lo strumento di diagnosi, vengono rilevati i seguenti codici di errore:
- P0180: Segnale temperatura gasolio. Questo errore indica un problema con il sensore che misura la temperatura del carburante, o con il circuito ad esso collegato. La temperatura del gasolio può influenzare la sua viscosità e la sua capacità di nebulizzazione, impattando quindi sull'avviamento e sulla combustione.

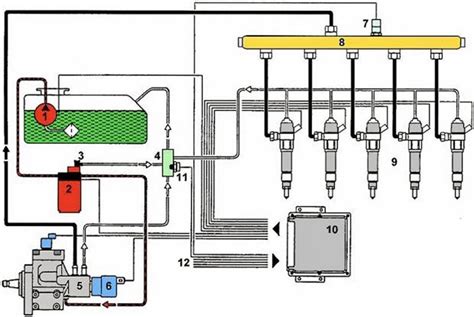

- P1194: Pressione rail troppo bassa. Questo è un codice critico per i sistemi common rail. Significa che la pressione del carburante nel rail, il condotto che alimenta gli iniettori, non raggiunge il valore richiesto dalla centralina per un corretto funzionamento.
- P0093: Perdite dal circuito alta pressione. Questo errore suggerisce che c'è una dispersione di carburante nel sistema di alta pressione, che impedisce al sistema di mantenere la pressione necessaria. Le perdite possono verificarsi a livello di iniettori, pompe, tubazioni o valvole di regolazione.
Il tecnico tenta l'avviamento. Durante questa fase, i giri motore vengono rilevati, indicando che il motorino di avviamento funziona e che il motore tenta di avviarsi. Tuttavia, la pressione del rail rimane estremamente bassa, attestandosi inizialmente intorno ai 2 bar e aumentando leggermente fino a circa 8 bar durante l'avviamento. Questi valori sono infinitesimamente bassi rispetto ai requisiti di un sistema common rail, che tipicamente opera con pressioni che vanno da centinaia a oltre duemila bar.
Iniettori pompa Vs common rail, chi vince???
Decidendo di escludere un problema con la pompa alta pressione originale, il tecnico installa una pompa alta pressione proveniente da un veicolo demolito. Nonostante questa sostituzione, il problema persiste: la vettura non parte ancora. Tuttavia, si osserva un leggero miglioramento; durante un avviamento prolungato, la pressione del rail raggiunge valori più alti, circa 100-110 bar. Questo è ancora insufficiente per l'avviamento, ma indica che la nuova pompa è in grado di generare una pressione maggiore rispetto alla precedente.
Successivamente, vengono controllati gli iniettori. Il test di "rifiuti" (o "ritorno") degli iniettori, effettuato durante l'avviamento, non mostra un eccessivo ritorno di gasolio. Questo è un segnale positivo, poiché indica che gli iniettori stessi non sembrano essere la causa principale della perdita di pressione, o quantomeno non in modo massiccio. Un ritorno eccessivo dagli iniettori significherebbe che il carburante ad alta pressione sta bypassando le camere di combustione attraverso gli iniettori difettosi, impedendo l'accumulo di pressione nel rail.
Il problema sembra quindi concentrarsi sulla capacità del sistema di generare e mantenere la pressione del rail. Le ipotesi si restringono ulteriormente:
- Pompa Alta Pressione Difettosa (anche quella usata): Nonostante la sostituzione, la pompa usata potrebbe essere anch'essa danneggiata o insufficiente. La pressione di 100-110 bar, sebbene più alta, è ancora lontana dai valori operativi.
- Regolatore di Pressione del Rail (Valvola di Regolazione Pressione): Questo componente, situato sul rail, ha il compito di regolare la quantità di carburante che ritorna al serbatoio per mantenere la pressione desiderata. Un suo malfunzionamento (ad esempio, bloccato aperto) potrebbe causare una perdita costante di pressione.
- Sensore di Pressione del Rail Difettoso: Se il sensore che misura la pressione del rail invia un segnale errato alla centralina, quest'ultima potrebbe non comandare correttamente la pompa o il regolatore, portando a pressioni insufficienti. Tuttavia, il fatto che si misurino effettivamente pressioni basse (anche se non sufficienti) rende questa ipotesi meno probabile come causa primaria, ma potrebbe essere una conseguenza.
- Perdite nel Circuito di Alta Pressione non legate agli iniettori: Potrebbero esserci perdite nelle tubazioni ad alta pressione, nelle connessioni, nella valvola di sicurezza del rail (se presente e difettosa) o addirittura un problema interno alla pompa stessa che ne limita la capacità di mandata.
- Problemi al Sistema di Alimentazione a Bassa Pressione: Se la pompa di pre-alimentazione nel serbatoio (o la pompa a bassa pressione sul motore) non fornisce un flusso di carburante sufficiente alla pompa alta pressione, quest'ultima non potrà generare la pressione necessaria. Questo potrebbe essere indicato dal codice P0180 se il carburante è eccessivamente caldo a causa di un flusso insufficiente, o semplicemente da una mancata alimentazione.
Considerando il codice P0093 (perdite dal circuito alta pressione) e la pressione del rail che non sale adeguatamente, un focus sulla valvola regolatrice di pressione del rail o su perdite fisiche nel circuito di alta pressione (escluse le perdite da iniettori, dato il test di ritorno) diventa prioritario.
Consiglio per la diagnosi:
- Verificare il funzionamento della valvola di regolazione pressione (DRV): Scollegare il connettore della valvola e tentare l'avviamento. Se la pressione sale significativamente, il problema è quasi certamente nella valvola stessa.
- Controllare il flusso della pompa di pre-alimentazione: Misurare la quantità di carburante che la pompa a bassa pressione invia alla pompa alta pressione in un dato tempo. Un flusso insufficiente indicherebbe un problema a monte.
- Ispezionare visivamente tutte le connessioni e le tubazioni del circuito alta pressione: Verificare la presenza di trasudamenti di gasolio, soprattutto in prossimità di raccordi e della pompa alta pressione.
- Verificare il sensore di pressione del rail: Confrontare il valore letto dallo strumento di diagnosi con quello di un sensore di pressione di riferimento, se possibile. Controllare anche il cablaggio del sensore.
- Ricontrollare la pompa alta pressione usata: Sebbene sia stata sostituita, la sua efficacia nel generare pressione (anche se non sufficiente) potrebbe essere ancora limitata. Se possibile, testarla su un banco prova.
- Analisi del gasolio: Verificare la presenza di contaminanti nel gasolio, che potrebbero aver danneggiato la pompa e gli iniettori.
Il problema di pressione del rail troppo bassa, spesso associato a perdite (P0093), è una causa comune di mancato avviamento nei motori diesel common rail. La combinazione di codici di errore e i dati di pressione osservati durante l'avviamento suggeriscono un difetto nel sistema di mantenimento della pressione del rail, che potrebbe essere la valvola regolatrice di pressione, una perdita fisica nel circuito, o un problema intrinseco alla pompa alta pressione che ne limita la capacità di mandata.
La complessità dei sistemi common rail richiede un approccio metodico alla diagnosi, partendo dalle posizioni delle prese diagnostiche per poi analizzare i dati forniti dagli strumenti di scansione e, se necessario, procedere con test specifici sui componenti sospetti. La comprensione dei codici di errore e dei parametri di funzionamento è cruciale per identificare la radice del problema e ripristinare la piena funzionalità del veicolo.
