Il settore automobilistico, in costante evoluzione, si affida sempre più alla progettazione CAD 3D come tecnologia rivoluzionaria per migliorare i processi di ideazione, sviluppo, produzione, controllo qualità e manutenzione. L'adozione di strumenti e metodologie avanzate accelera notevolmente la fase di progettazione e prototipazione, garantendo precisione ed economicità e facilitando al contempo la creazione di modelli 3D digitali di componenti fisici, aspetto cruciale per l'innovazione e la competitività.

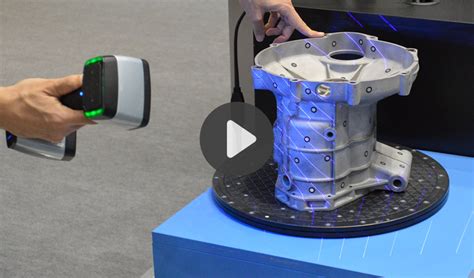

Il Ruolo Indispensabile della Scansione 3D
La scansione 3D si è affermata come una tecnologia indispensabile nell'industria automobilistica. Permette di acquisire rapidamente e con elevata precisione dati tridimensionali di oggetti fisici, trasformandoli in modelli digitali che possono essere utilizzati per svariate applicazioni. Questa capacità è fondamentale per la reverse engineering, dove un componente esistente viene digitalizzato per capirne la geometria e le funzionalità, oppure per il confronto diretto con il file CAD originale, un passaggio critico nel controllo qualità. Un esempio concreto di questa applicazione è il modello 3D di un mozzo ruota, che può essere impiegato per ispezionare la qualità della ruota confrontandolo con il file CAD originale, identificando eventuali discrepanze o difetti di produzione.
La versatilità della scansione 3D si estende anche a oggetti di grandi dimensioni, come illustrato dal caso di uno yacht digitale. Sebbene la scansione di oggetti di grandi dimensioni come uno yacht sia complessa a causa delle loro dimensioni, la tecnologia è in grado di affrontarla, dimostrando la sua applicabilità a un'ampia gamma di scale e complessità nel settore dei trasporti e oltre. La capacità di creare un modello 3D digitale di componenti fisici accelera la progettazione e la prototipazione, garantendo precisione ed economicità, fattori chiave per il successo nel mercato automobilistico.
Software CAD per l'Automotive: Un Confronto Approfondito
Quando si tratta di progettazione automobilistica, la scelta del software CAD è una decisione cruciale che influenza l'efficienza, la precisione e la qualità del design finale. Sebbene programmi come Inventor o SolidWorks siano eccellenti per la progettazione di parti meccaniche, anche complesse, le esigenze della modellazione di superfici complesse, in particolare le superfici in Classe A tipiche del design automobilistico, richiedono strumenti specifici.
Molti utenti si interrogano sulla possibilità di disegnare auto in 3D con software generalisti come Inventor. La risposta è che, sebbene sia possibile abbozzare concetti, sorgono limitazioni significative quando si tratta di gestire superfici complesse e di alta qualità. Ad esempio, con Inventor, tracciare una spline con solo due punti rende difficile darle la curva desiderata, richiedendo l'aggiunta di più punti per ottenere la flessibilità necessaria, a differenza di altri programmi come SolidWorks o Fusion 360. Un altro problema riscontrato è la difficoltà di modificare spline una volta incrociate su due piani distinti, rendendo complesso lo spostamento o l'adattamento delle forme.
Il miglior programma in assoluto per disegnare auto e, di conseguenza, gestire superfici complesse in Classe A, è senza dubbio Autodesk Alias Autostudio. Alias e Rhino, entrambi CAD contestuali, nati per gestire superfici in Classe A, offrono un approccio parametrico alla modellazione. Sebbene Alias valga più di Rhino in proporzione al prezzo di mercato, il rapporto qualità/prezzo è spesso considerato simile, indicando che entrambi offrono un valore proporzionale al loro costo.
Autodesk Product Design Collection - Strumenti per la progettazione meccanica
È fondamentale comprendere che la scelta del software dipende dall'obiettivo. Catia, ad esempio, pur essendo un potente strumento in grado di modellare superfici e svolgere una miriade di altre funzioni, potrebbe non eguagliare la flessibilità e la velocità di Alias per raggiungere lo stesso obiettivo nella gestione delle superfici in Classe A. Il paragone è spesso fatto con l'analogia tra una Porsche e un trattore: entrambi sono veicoli, ma progettati per scopi e obiettivi radicalmente diversi.
Altri software come 3ds Max Autodesk sono stati utilizzati con successo per modellare e renderizzare auto, dimostrando che non è necessario far parte di un team di un centro stile di una casa automobilistica per realizzare design complessi. Questo software è particolarmente apprezzato per la visualizzazione e la creazione di rendering fotorealistici.
Strumenti per l'Ingegneria Meccanica: CAD, CAE e CAM
Gli ingegneri e i progettisti si affidano a una suite di software per l'ingegneria meccanica per dare forma alle idee, verificarne la validità e condividerle prima della fase di produzione. Questi strumenti sono essenziali per trasformare un concetto in un prodotto finito.
CAD (Computer-Aided Design): È uno degli strumenti di progettazione software più utilizzati. I software CAD permettono di creare modelli 2D e 3D di prodotti, componenti e assiemi. Forniscono una base digitale accurata per la successiva analisi e produzione.
CAE (Computer-Aided Engineering): Il software CAE supporta diversi tipi di analisi, tra cui l'analisi agli elementi finiti (FEA), la dinamica dei fluidi computazionale (CFD) e l'analisi della simulazione del movimento. Questi strumenti consentono ai progettisti di prevedere il comportamento di un prodotto in condizioni reali, ottimizzando le prestazioni e riducendo la necessità di prototipi fisici costosi e dispendiosi in termini di tempo.
CAM (Computer-Aided Manufacturing): È un termine che si riferisce all'uso del software finalizzato ad automatizzare il processo di produzione. I software CAM traducono i modelli CAD in istruzioni per le macchine utensili a controllo numerico (CNC) e le stampanti 3D, consentendo la produzione di componenti con elevata precisione e ripetibilità.
Software come Inventor integrano strumenti per la simulazione avanzata e la programmazione CAM a 5 assi, consentendo agli utenti di progettare e realizzare qualsiasi cosa con un'unica piattaforma. Questa integrazione semplifica il flusso di lavoro e migliora la collaborazione tra i diversi reparti.
L'Impatto dell'Internet delle Cose (IoT)
L'Internet delle Cose (IoT) sta trasformando radicalmente tutti i settori, e quello automobilistico non fa eccezione. Nel contesto della progettazione CAD 3D e della produzione, l'IoT può fornire dati in tempo reale dai veicoli e dai processi produttivi, che possono essere utilizzati per migliorare ulteriormente la progettazione. Ad esempio, i dati sull'utilizzo e sulle prestazioni dei componenti in tempo reale possono informare i cicli di progettazione futuri, portando a prodotti più efficienti, affidabili e adatti alle esigenze degli utenti. Questo ciclo continuo di feedback e miglioramento, abilitato dall'IoT, è un fattore chiave per l'innovazione sostenibile nel settore automobilistico.
Superfici di Classe A e la Loro Importanza
Le superfici di Classe A sono un concetto fondamentale nel design automobilistico e in altri settori che richiedono superfici esteticamente impeccabili e funzionalmente superiori. Queste superfici sono definite da una continuità geometrica estremamente elevata, che si traduce in un aspetto liscio e uniforme, senza difetti visibili o interruzioni nella riflessione della luce.
In termini tecnici, una superficie di Classe A deve soddisfare requisiti stringenti di continuità di curvatura, spesso indicata come continuità G2 o G3.
- Continuità G0 (Posizione): Le superfici si toccano senza interruzioni.
- Continuità G1 (Tangenza): Le superfici si toccano e hanno la stessa direzione tangenziale al punto di giunzione, garantendo una transizione morbida nell'orientamento della superficie.
- Continuità G2 (Curvatura): Oltre alla tangenza, le superfici hanno la stessa curvatura nel punto di giunzione. Questo significa che la velocità di cambio della direzione tangenziale è la stessa, garantendo che le riflessioni della luce non subiscano brusche interruzioni, il che è cruciale per l'estetica.
- Continuità G3 (Derivata della Curvatura): Le superfici hanno la stessa derivata della curvatura, garantendo una transizione ancora più fluida e impercettibile.
La capacità di un software di gestire e creare superfici di Classe A è ciò che distingue gli strumenti di design automobilistico professionali da quelli generalisti. Alias Autostudio, per esempio, eccelle in questo campo grazie ai suoi strumenti avanzati per la modellazione di superfici NURBS (Non-Uniform Rational B-Spline), che offrono un controllo preciso sulla forma e la continuità delle superfici. Questi strumenti permettono ai designer di manipolare le superfici con una granularità eccezionale, assicurando che i requisiti estetici e funzionali siano pienamente soddisfatti.
La creazione di superfici di Classe A è un processo intensivo che richiede non solo software avanzati, ma anche una profonda conoscenza dei principi di design e della modellazione parametrica. È un'arte che combina la visione estetica con la precisione ingegneristica, e la sua padronanza è un segno distintivo dei professionisti del design automobilistico.
Integrazione del Design e dell'Ingegneria
L'industria automobilistica moderna richiede una stretta integrazione tra il design stilistico e l'ingegneria meccanica. I software CAD avanzati facilitano questa sinergia, consentendo ai designer di esplorare forme innovative e agli ingegneri di verificare la fattibilità e le prestazioni di tali forme. Ad esempio, un modello di design creato in Alias può essere esportato e utilizzato in un software CAE per simulazioni di aerodinamica, resistenza strutturale o crash test, fornendo feedback cruciale per iterare e migliorare il design prima della prototipazione fisica.
Questa integrazione non solo accelera il processo di sviluppo del prodotto, ma riduce anche i costi associati alla correzione di errori in fasi avanzate del ciclo di vita del prodotto. La capacità di prevedere problemi e ottimizzare le soluzioni in un ambiente virtuale è un vantaggio inestimabile che i software di progettazione 3D offrono all'industria automobilistica.
Sfide e Futuro della Progettazione CAD 3D Automotive
Nonostante i progressi, la progettazione CAD 3D nel settore automobilistico continua a presentare sfide. La complessità crescente dei veicoli, l'integrazione di nuove tecnologie come la guida autonoma e l'elettrificazione, e la costante pressione per ridurre i tempi di sviluppo, richiedono software sempre più sofisticati e capaci.
Una delle sfide principali è la gestione di enormi quantità di dati. I modelli CAD 3D di un'automobile completa possono contenere milioni di geometrie e attributi, richiedendo sistemi robusti per la gestione dei dati del prodotto (PDM) e la gestione del ciclo di vita del prodotto (PLM) per organizzare, tracciare e condividere in modo efficiente queste informazioni.
Il futuro della progettazione CAD 3D nell'automotive è orientato verso una maggiore automazione e intelligenza artificiale. L'IA e il machine learning potrebbero essere utilizzati per generare automaticamente varianti di design basate su specifici criteri, ottimizzare le forme per prestazioni specifiche (ad esempio, aerodinamica o leggerezza) e persino assistere nella creazione di superfici di Classe A con maggiore efficienza. La realtà virtuale (VR) e la realtà aumentata (AR) sono un altro campo promettente, consentendo ai designer e agli ingegneri di visualizzare e interagire con i modelli 3D in modi più immersivi e collaborativi.
Autodesk Product Design Collection - Strumenti per la progettazione meccanica
L'evoluzione continua degli strumenti CAD 3D e delle tecnologie correlate è fondamentale per l'innovazione nel settore automobilistico. La capacità di tradurre idee complesse in prodotti fisici con precisione e velocità rimarrà un fattore determinante per il successo in un mercato sempre più competitivo e dinamico.
