La Puleggia dell'Albero Motore e dell'Albero a Camme Renault: Funzionamento, Problemi e Manutenzione

Nel cuore di ogni veicolo, un insieme complesso di componenti lavora in armonia per garantire il corretto funzionamento del motore. Tra questi, la puleggia dell'albero motore e l'albero a camme svolgono ruoli cruciali. Sebbene spesso nascosti e poco conosciuti ai più, questi elementi sono fondamentali per la trasmissione di energia e la sincronizzazione del motore. Comprendere il loro funzionamento, i potenziali problemi e le pratiche di manutenzione è essenziale per la salute del veicolo e per prevenire riparazioni costose.

La Puleggia dell'Albero Motore: Un Cuore Nascosto ma Indispensabile

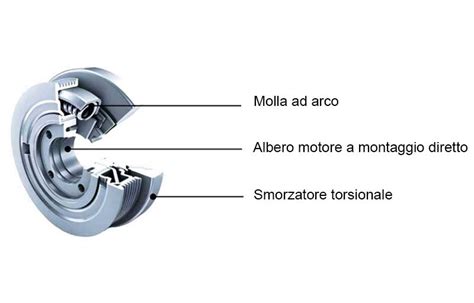

La puleggia dell'albero motore, spesso chiamata anche "smorzatore" o "damper", è un dispositivo a forma di disco che ruota attorno al proprio asse. È montata sull'estremità dell'albero motore e ha il compito primario di trasferire energia meccanica, per mezzo di una cinghia flessibile, a importanti accessori del veicolo. Questo componente assicura il funzionamento sincrono dell’albero motore e dell’albero a camme, svolgendo un ruolo fondamentale nella distribuzione meccanica della potenza del veicolo tra i vari componenti.

Struttura e Funzioni Essenziali

La puleggia dell'albero motore ha la forma di una ruota che presenta una serie di scanalature parallele. In queste scanalature entrano le sporgenze a sezione triangolare della cinghia “dei servizi”, chiamata per questo “Poly-V”. Queste scanalature aumentano la superficie di contatto tra puleggia e cinghia in modo da evitare gli slittamenti, un deciso passo avanti rispetto alle cinghie trapezoidali, che possiamo ancora trovare nelle automobili più anziane, per le quali la puleggia dell'albero motore ha una sola scanalatura.

La funzione principale della puleggia dell'albero motore è quella di azionare dispositivi come l’alternatore e il compressore del condizionatore. Inoltre, può mettere in movimento la pompa dell’acqua e quella del servosterzo idraulico, sebbene l'avvento dei servosterzi elettrici e delle pompe dell'acqua azionate dalla cinghia di distribuzione abbia reso queste ultime applicazioni meno frequenti. In alcuni casi, la puleggia può anche svolgere un ruolo nel bilanciare e smorzare le vibrazioni generate durante il funzionamento del motore.

Un tempo, la puleggia dell'albero motore era una semplice ruota fatta di metallo fuso o di lamiera. Tuttavia, l’aumento delle potenze e la richiesta di minori vibrazioni, per aumentare il comfort e la durata della cinghia e dei componenti collegati, l’hanno resa più complicata. La parte esterna, quella che accoglie la cinghia flessibile, è infatti disaccoppiata da quella solidale con l’albero motore con l’uso di materiali elastici che smorzano le vibrazioni e le disuniformità del movimento. Questa funzione di assorbimento è così importante - la vita degli accessori viene allungata di molto - che nei cataloghi dei ricambisti la puleggia dell'albero motore viene spesso indicata con i termini “smorzatore” o “damper”.

La puleggia dell'albero motore gestisce anche i sistemi mild hybrid, i cui alternatori/starter recuperano energia in frenata e avviano il motore proprio tramite la cinghia flessibile e la puleggia collegata all’albero motore. Ad esempio, il sistema Ford EcoBoost Hybrid ha un alternatore/starter da 15,6 CV, una potenza che sollecita fortemente cinghia e puleggia.

Sintomi e Cause di Malfunzionamento della Puleggia dell'Albero Motore

Il cedimento della puleggia dell'albero motore, causato principalmente dal deterioramento delle parti in gomma, può dare sintomi specifici. Le vibrazioni insolite nell’abitacolo, sibili, stridori che vengono dalla cinghia elastica e strani “colpi” in successione possono indicare un problema. Un sussulto del motore, ovvero la vibrazione del motore, che aumenta con l’accelerazione, è un altro sintomo comune. Ciò avviene perché il bilanciere, spesso montato sulla puleggia dell’albero motore, assorbe le vibrazioni del motore e consente al veicolo di accelerare in modo fluido. Quando il bilanciere si rompe, le vibrazioni non vengono più assorbite e il sussulto aumenta in accelerazione.

Le principali cause di danneggiamento della puleggia dell’albero motore includono:

• Penetrazione di refrigerante o olio: Se il refrigerante o l'olio finiscono sulla puleggia, ciò ne provoca la contaminazione e ne accelera il deterioramento.
• Deterioramento dell'ammortizzatore in gomma: I materiali elastici utilizzati per smorzare le vibrazioni rendono la puleggia meno longeva. Sotto l’influenza di carichi e fattori esterni, la gomma può perdere le sue proprietà e deteriorarsi. Anche una temperatura troppo bassa o troppo alta può avere un effetto negativo sull'ammortizzatore in gomma.
• Surriscaldamento: L'elevata temperatura del sottocarro e l'aumento del carico possono portare al surriscaldamento della puleggia.
• Usura generale: La puleggia è un componente soggetto a usura, e la sua durata è limitata, specialmente nei motori turbodiesel dove le pulegge sono spesso realizzate in due diverse parti unite da un elemento smorzante gommoso per aumentare il comfort di marcia e diminuire i contraccolpi e le vibrazioni deleterie.

Un alternatore difettoso, con luci che sfarfallano, un'auto che non parte o una batteria che non si carica, può essere correlato a problemi alla puleggia dell'albero motore, poiché è responsabile dell'alimentazione dell'alternatore.

Diagnosi e Sostituzione della Puleggia dell'Albero Motore

Quando si sospetta un problema alla puleggia dell'albero motore, è opportuno ispezionare visivamente la puleggia stessa, cercando screpolature, deformazioni o rigonfiamenti nella gomma (che si deteriora a contatto con l’olio) e fessure nel mozzo o vicino ai bulloni di serraggio. Questi controlli visivi sono cruciali per individuare i segni caratteristici dell'usura.

La sostituzione della puleggia dell'albero motore può variare a seconda del tipo di modello e del sistema di trasmissione utilizzato. Trattandosi di un procedimento generale, potrebbe essere necessario consultare il manuale del proprietario per istruzioni più dettagliate. La procedura tipica include:

1. Rimozione della cinghia: Scollegarla dalla puleggia dell’albero motore.
2. Rimozione della puleggia: Utilizzando una chiave o un cricchetto e una presa, rimuovere i bulloni di fissaggio della puleggia. In alcuni casi è obbligatorio cambiare anche le viti di fissaggio perché se la coppia di serraggio è molto elevata esse si snervano e non possono essere utilizzate di nuovo.
3. Installazione della nuova puleggia: Assicurarsi che sia allineata correttamente con le altre pulegge del sistema di trasmissione.
4. Reinstallazione della cinghia: Reinstallare la cinghia attorno alla nuova puleggia seguendo il percorso corretto attraverso le altre pulegge.
5. Controllo finale: Avviare il motore e controllare che la puleggia funzioni correttamente senza rumori o vibrazioni anomali.

Gli esperti consigliano di sostituire il damper insieme alla cinghia della distribuzione, in media tra 90.000 e 120.000 km. È fondamentale utilizzare attrezzi adeguati, come la chiave dinamometrica, necessaria per rispettare le coppie e gli angoli di serraggio prescritti dal costruttore. La sostituzione in sé non è lunga, ma bisogna per forza di cose cambiare anche la cinghia dei servizi e quasi sicuramente tutti i rulli posti su quella cinghia. È inoltre consigliabile far controllare il meccanismo del tenditore automatico e la puleggia frizionata dell'alternatore, che possono bloccarsi e richiedere sostituzione. I prezzi per la singola puleggia di solito variano dalle 150 alle 200 euro, e la spesa finale, inclusa la manodopera e gli altri componenti, può attestarsi intorno ai 500 euro.

L'Albero a Camme: Il Direttore d'Orchestra delle Valvole

L'albero a camme è un componente cruciale del motore, responsabile del timing dell'apertura e chiusura delle valvole di aspirazione e scarico. Questo processo è fondamentale per una combustione efficace e per il corretto funzionamento del motore. Insieme alla puleggia dell'albero motore, l'albero a camme assicura che il motore riceva la giusta quantità di aria e carburante al momento opportuno e che i gas di scarico vengano espulsi in modo efficiente.

Il Funzionamento e la Sua Importanza

L'albero a camme è un elemento meccanico che converte il movimento rotatorio in movimento alternato, o viceversa, attraverso una serie di lobi (le camme) che, ruotando, spingono i bilancieri o le punterie, aprendo e chiudendo le valvole. Il timing preciso di questa operazione è vitale. Se l'albero a camme non riesce ad aprire o chiudere le valvole di aspirazione e scarico in tempo, il motore non sarà in grado di mantenere un regime di marcia stabile e subirà una diminuzione sia di potenza che di accelerazione.

Studi hanno dimostrato che i conducenti subiscono spesso perdite sostanziali di potenza come diretta conseguenza dei problemi di camshaft che incontrano, e che potrebbero rappresentare pericoli durante la guida. Di conseguenza, i problemi del camshaft vengono spesso ignorati, causando un funzionamento veicolare pericoloso ed inefficiente.

Segni di un Albero a Camme Difettoso

Un albero a camme difettoso può causare una serie di problemi evidenti:

• Rumori anomali: Un albero a camme difettoso può causare la creazione di attrito a causa del surplus di usura sul design del sistema valvolare, causando più rumore. Questo rumore è solitamente caratterizzato come un suono di battitura o percussione durante il funzionamento del motore. È più significativo quando il motore è freddo, poiché l'olio non ha avuto il tempo di circolare e fornire una lubrificazione completa ai componenti critici del motore. Questo rumore del sistema valvolare è spesso uno dei primi segni di insuccesso dell'albero a camme.
• Spia "Controllo Motore" accesa: Quando c'è un problema con il timing o l'efficienza dell'albero a camme del veicolo, verranno impostati codici diagnostici (DTC) che possono essere letti con uno scanner OBD-II. Questo avviene a causa di sensori difettosi nel sistema di gestione del motore. Codici tipici includono P0340, che indica problemi con i sensori di posizione dell'albero a camme.
• Perdita di potenza e accelerazione: Alberi a camme difettosi possono ridurre significativamente il corretto funzionamento del motore, causando una diminuzione sia di potenza che di accelerazione. Questo perché l'albero a camme è fondamentale per controllare il timing dell'apertura e chiusura delle valvole, il quale è importante per una combustione efficace.
• Mancata accensione, funzionamento irregolare e vibrazioni: Il mancato accensione, il funzionamento irregolare e persino le vibrazioni a bassa velocità del tuo motore possono essere legati a un problema di timing dell'albero a camme che influisce rapidamente sulle prestazioni generali del motore. Nel caso in cui l'albero a camme non riesca ad aprire o chiudere le valvole di aspirazione e scarico in tempo, il motore non sarà in grado di mantenere un regime di marcia stabile.

Cause Comuni di Guasto dell'Albero a Camme

Diversi fattori possono contribuire al deterioramento e al guasto dell'albero a camme:

• Bassa pressione dell'olio e lubrificazione inadeguata: Una bassa pressione dell'olio può causare un aumento di attrito e calore sull'albero a camme, che sono cause comuni di usura e guasto dell'albero a camme. Nel caso in cui l'olio usato si mescoli con sporco, fuliggine e vari inquinanti, non può funzionare efficacemente per ridurre l'usura delle parti del motore. Le statistiche parlano chiaro sui benefici di una lubrificazione adeguata per evitare questi problemi.

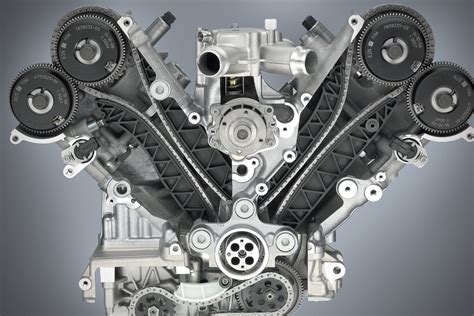

• Sfasamento della catena o cinghia di distribuzione: Se la catena o la cinghia di distribuzione si sfasano, l'albero a camme può risultare fuori sincrono con il volano, causando un povero funzionamento del motore. Lo sfasamento potrebbe essere causato da usura, installazione errata o danni fisici ai componenti. Gli esperti automobilistici sottolineano l'importanza di mantenere un allineamento corretto, poiché una distribuzione scorretta aumenta la probabilità di un grave guasto al motore.
• Bobine d'accensione e sensori difettosi: Lo stato delle bobine e dei sensori può essere molto significativo per il funzionamento dell'albero a camme. Le bobine d'accensione difettose possono causare una combustione impropria del carburante e aggiungere ulteriore tensione all'albero a camme, mentre i problemi con il sensore del corpo farfallato influiscono sulla ricezione dell'aria e quindi sulle prestazioni del motore. Dati provenienti da studi automobilistici evidenziano l'importanza di controlli regolari su questi componenti per evitare danni a lungo termine all'albero a camme.

Diagnosi e Manutenzione dell'Albero a Camme

La diagnosi precoce dei problemi all'albero a camme è fondamentale per evitare riparazioni costose e potenziali pericoli durante la guida.

• Utilizzo dello Scanner OBD-II: Ottenere gli scanner OBD-II è il primo passo fondamentale per la diagnosi dell'albero a camme. Questi scanner possono visualizzare codici di errore che riguardano specificamente le prestazioni del camshaft, quindi si può facilmente sapere qual è il problema. In base a ricerche recenti, una lettura OBD-II accurata è strettamente legata al rilevamento efficace dei malfunzionamenti dell'albero a camme. I controlli OBD-II regolari sono fondamentali per garantire la salute del motore.
• Esame visivo accurato: Un esame visivo accurato delle vere camme e dei giornaletti dell'albero a camme è obbligatorio quando si sospetta la presenza di usura, poiché i codici di errore forniti dalle scan non possono essere sufficientemente informativi. Questi controlli ravvicinati permettono ai tecnici di vedere i segni caratteristici dell'usura, inclusi i buchi, i graffi o pattern di usura non uniformi. Guardare l'albero a camme a occhio nudo come parte della manutenzione di routine può prevenire che un problema peggiori e prolungare la vita del tuo motore.
• Considerazione dei componenti interconnessi: Quando si tenta di diagnosticare un albero a camme difettoso, altri aspetti del motore, come il collettore di aspirazione e i sensori, che contribuiscono ad aggiustare l'albero a camme, devono essere presi in considerazione. Se i sensori sono difettosi, il dispositivo di controllo del motore potrebbe ricevere dati errati, il che è problematico nel campo dell'albero a camme. Esaminare le prestazioni di questi componenti interconnessi è essenziale per il benessere generale del motore.

Il cambio di un albero a camme è abbastanza complesso e dovrebbe essere fatto da un professionista per essere precisi senza margine d'errore. Questo include la rimozione del copritiming, la rimozione dell'albero a camme stesso e il successivo montaggio e tutta la ricomposizione. Ci sono state ricerche che dimostrano che far eseguire la sostituzione dell'albero a camme da un professionista ridurrà notevolmente il rischio di un montaggio errato.

Consigli per la Manutenzione Preventiva

La manutenzione regolare è fondamentale per proteggere la durata del motore e prevenire problemi all'albero a camme:

• Cambi regolari di olio: I cambi regolari di olio sono fondamentali per mantenere le camme attraverso una lubrificazione adeguata e una riduzione della contaminazione dell'olio. Cambiare l'olio ogni 3.000-5.000 miglia assicura che il motore funzioni correttamente. Mantenere regolarmente il motore riduce effettivamente le probabilità che la camshaft si rovini, poiché eseguire cambi regolari di olio e altre procedure di manutenzione necessarie mantiene tutte le parti del motore ben lubrificate e in buone condizioni di funzionamento.
• Risolvere perdite di olio e problemi di sensori: Risolvere le perdite di olio e i problemi di sensori è importante per evitare di aggravare il problema dell'albero a camme. Affrontare queste questioni il più rapidamente possibile previene l'insorgenza di altri problemi al motore.
• Diagnostiche periodiche: Le diagnostiche periodiche possono aiutare a individuare questi e altri problemi in anticipo, prima che sfuggano di mano. Gli studi del Car Care Council hanno dimostrato che le automobili che correggono la causa principale di un problema solitamente hanno costi di riparazione molto più bassi, ma solo se il problema viene identificato in anticipo. Identificare e risolvere questi problemi fin da subito permette al tuo motore di funzionare meglio e durare più a lungo.
